Журнал Юный Техник, 1975 год, как сделать магнитофон....в авторучке!
Когда натыкаешься на такие статьи в журналах СССР, создается ощущение, что это взято от высокоразвитой цивилизации инопланетян, которые посетили землю полвека назад. Однако факты самая упрямая вещь.
Не на пустом месте родилась легенда о японце, разбогатевшем на идеях из советских журналов. Таким журналом был и Юный Техник. В журнале был раздел "Патентное бюро Юного Техника". Читатели со всех концов страны писали письма в редакцию, излагая свои идеи.

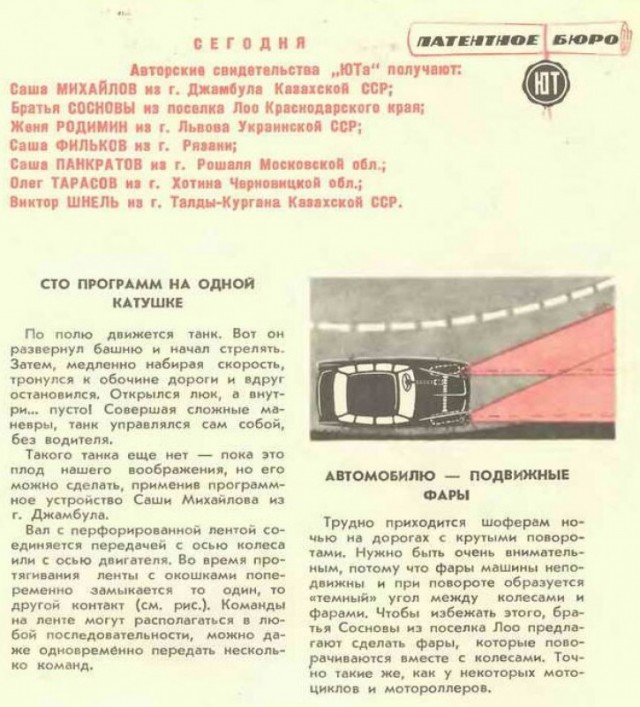

Если идея была оригинальной, то автору выдавался авторское свидетельство от журнала. Вот примеры писем читателей 1967 года:
В январском номере 1967 года было напечатано письмо Жени Родимина из города Львова, где он предложил сделать электронный блокнот для записей. Только вместо строк на листочках полоски магнитофонной ленты.
Запись, прослушивание, стирание информации выполняет ручка с магнитной головкой в конце.
За эту идею вручили Жене Родимину авторское свидетельство журнала "Юный Техник" и казалось бы, благополучно забыли.
Надо сразу отметить, что идея опередило время. В 1967 году еще царствовали схемы на радиолампах. Ассортимент транзисторов был скудный и купить их было нереально. Собрать схему на радиолампах означало потерять компактность устройства.

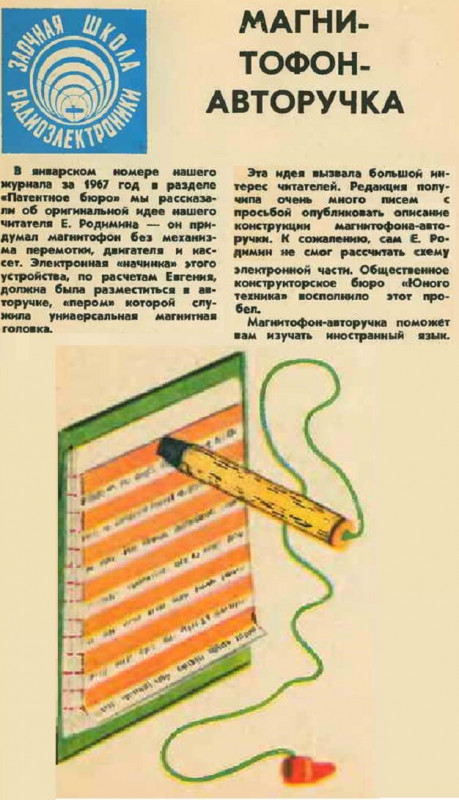

Однако идея не была забыта и в 1975 году, уже в другом разделе журнала Юный Техник, "Заочная школа радиоэлектроники", опубликовали схему для самостоятельного изготовления компактного магнитофона в авторучке.
Тут уже предлагается конкретное полезное применение "электронного блокнота" -изучение иностранных языков.

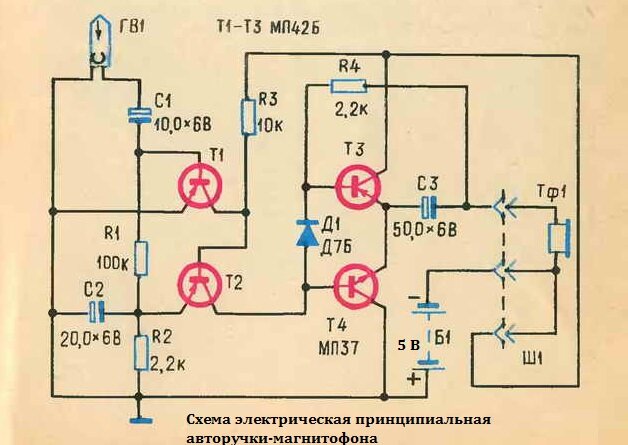

Электронная схема очень проста, требуется всего четыре транзистора.

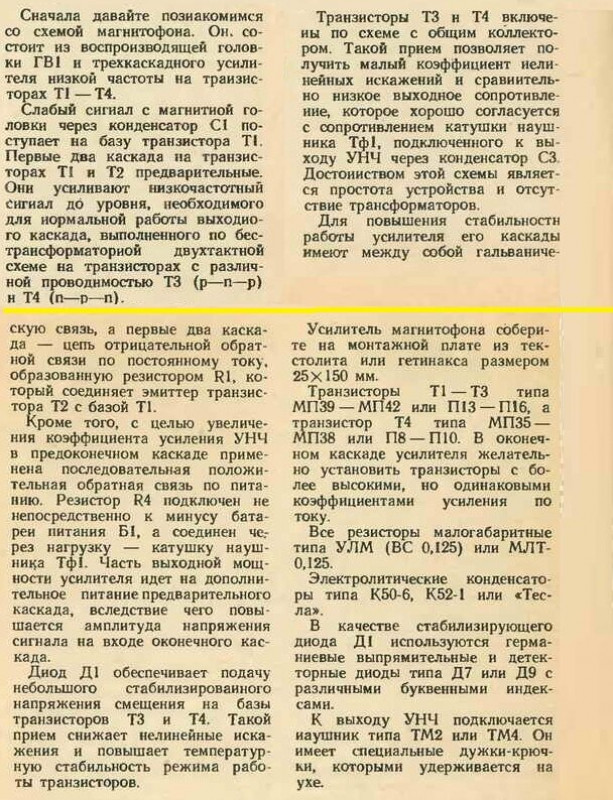

Как было принято тогда, обязательное подробное описание схемы: какой элемент для чего служит.
Завершающая

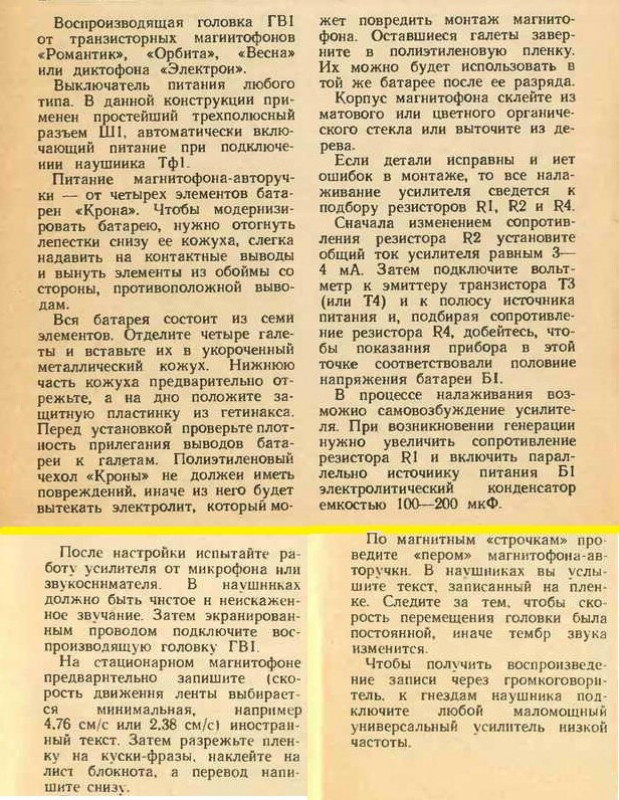

Далее советы по сборке и пуско-наладке. Единственно не понятно, почему для питания используется разобранная батарейка "Крона". Мы использовали элементы питания от слуховых аппаратов. Они компактнее и работают долго.
Вот такие вот дела. Надеюсь, было интересно
