Саяно-Шушенская ГЭС
Саяно-Шушенская ГЭС во многом «самая-самая». Это самая крупная по мощности (6400 МВт) ГЭС в России и 7-я среди действующих в мире. Здесь расположена самая высокая плотина в стране (245 метров), которая перекрывает одну из самых величайших рек России и мира — Енисей. Недавно мечта побывать на этой станции осуществилась.
Фотографии и текст Alexey Kulikov
Немного истории. Саяно-Шушенская гидроэлектростанция имени П. С. Непорожнего построена в том месте, где Енисей протекает в глубокой каньонообразной долине. Если бы не расположенное недалеко село Шушенское, станцию наверняка бы назвали просто по горам Саянам Саянской. Но нельзя же было не упомянуть в таком грандиозном сооружении место ссылки Ленина).
Строили ГЭС довольно долго — с 1963 года по 2000-й, удачно решив по ходу многие технические проблемы. Проект был разработан институтом «Ленгидропроект». Первоначально наиболее перспективным казалось другое место, но позже его отклонили по нескольким причинам, в том числе и геологическим. 21 июля 1962 года утвердили место будущей ГЭС.
В декабре 1978 года станция начала выдавать электроэнергию, а к 1986-му — окупила затраты на своё строительство. В 2008 году комплекс ГЭС присоединился к ОАО «ГидроОГК» (позднее — ОАО «РусГидро»).
В 2011 году в 80 км от Саяно-Шушенской ГЭС произошло землетрясение силой около 8 баллов. В районе самой плотины были зафиксированы 5-бальные толчки, но каких-либо повреждений зафиксировано не было.

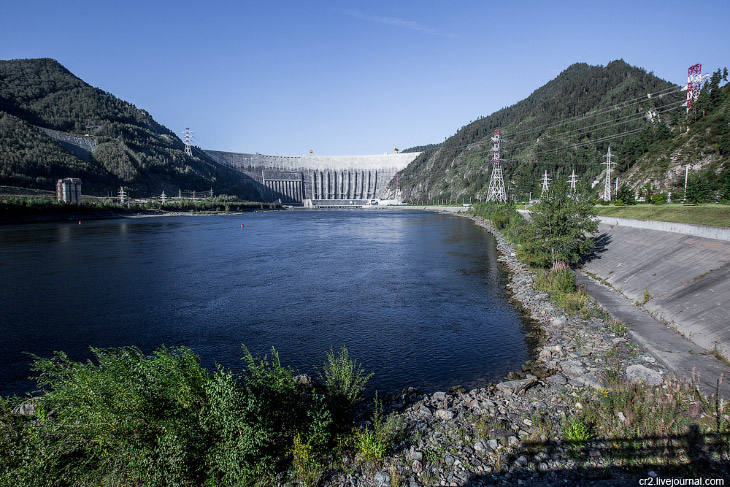

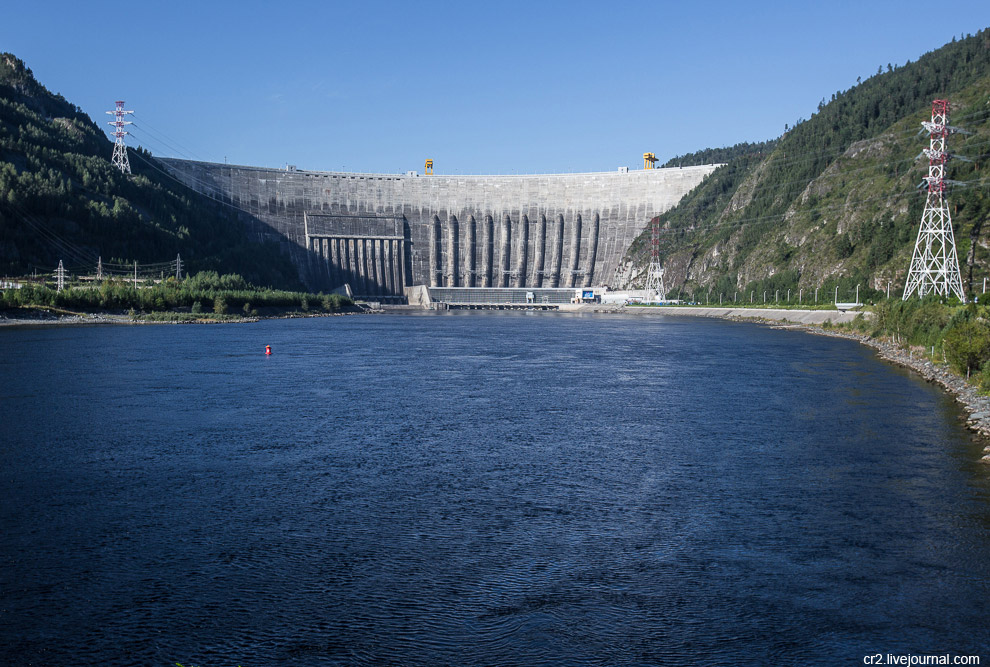

1. Вид на плотину ГЭС с общедоступной смотровой площадки. Я много где был и видел впечатляющие объекты, но при виде этой дамбы не смог сдержать восторга.
2. По пути на ГЭС я сам себя спросил о высоте плотины. «Метров 50-70, наверное», — вертелось в голове. Оказалось, ошибся в 4 раза. Высота плотины — 245 метров. Это самая высокая плотина России и одна из высочайших плотин мира.
Для сравнения — дамба по высоте примерно как главное здание МГУ со шпилем, в 3 раза выше колеса обозрения на ВДНХ или колокольни Ивана Великого в Кремле и в 4, чем 20-этажный дом. Думаю, каким мелким себя ощущаешь, стоя рядом, говорить не надо ).
3. Для полноты впечатлений не хватило только увидеть водосброс. Однако, в этом году по словам специалистов его вряд ли будут проводить. Затворы водосброса открывают во время половодья и паводка, чтобы удалить избыток воды, который не может быть пропущен через гидроагрегаты ГЭС.
Максимальная проектная пропускная способность водосброса составляет 13600 куб.м (это пять 50-метровых плавательных бассейна по 10 дорожек) в секунду. Водосбросные лотки достаточно широки — 7 метров — и отделены друг от друга стенами такой же высоты
4. Вид от плотины. Административный корпус ГЭС.

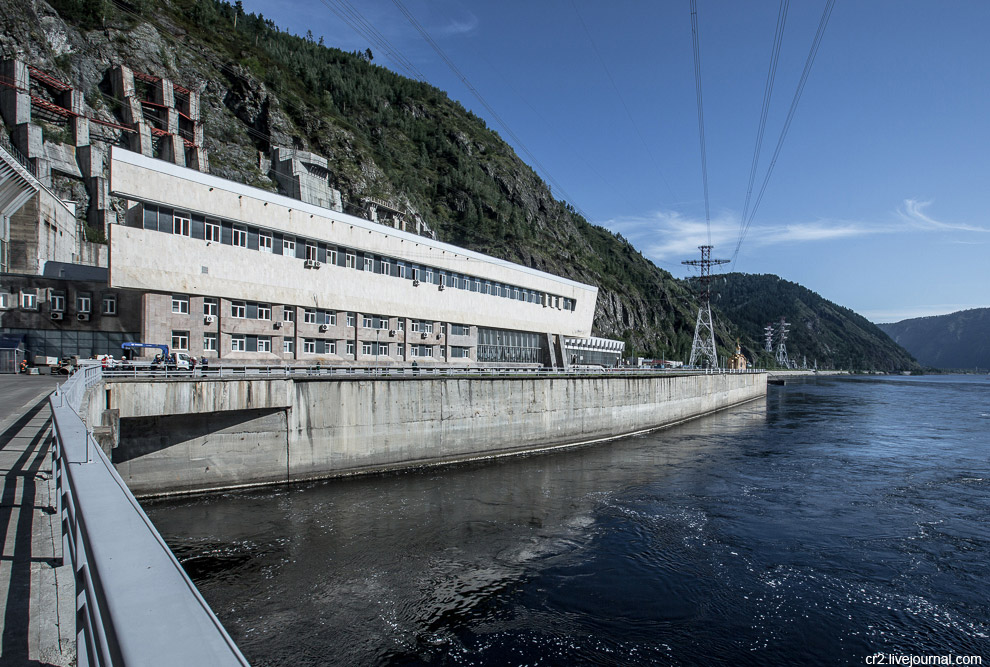

5. Отходим чуть дальше. Слева — здание ГЭС, где расположены гидроагрегаты с турбинами. Туда пойдём чуть позже.
6. Пока же посмотрим на плотину с близкого расстояния. Её строили с 1968 года 7 лет, затратив 9,1 млн куб.м бетона. Этого бы хватило на постройку автомобильной дороги от Москвы до Владивостока.
7. В теле плотины установлено порядка 11 000 различных датчиков, контролирующих состояние всего сооружения и его элементов.

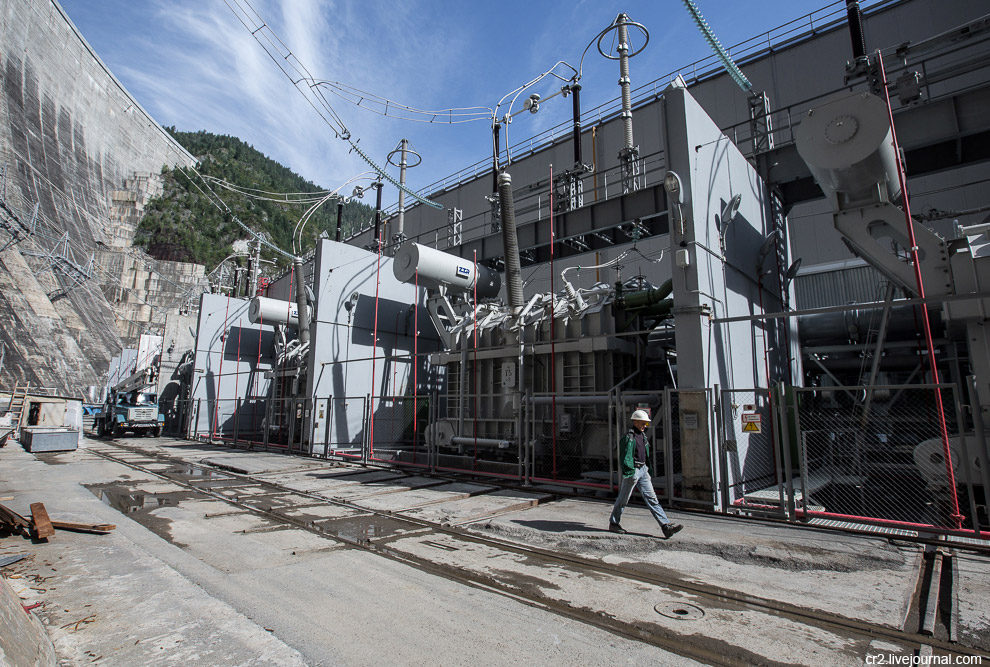

8. Генераторный трансформатор.

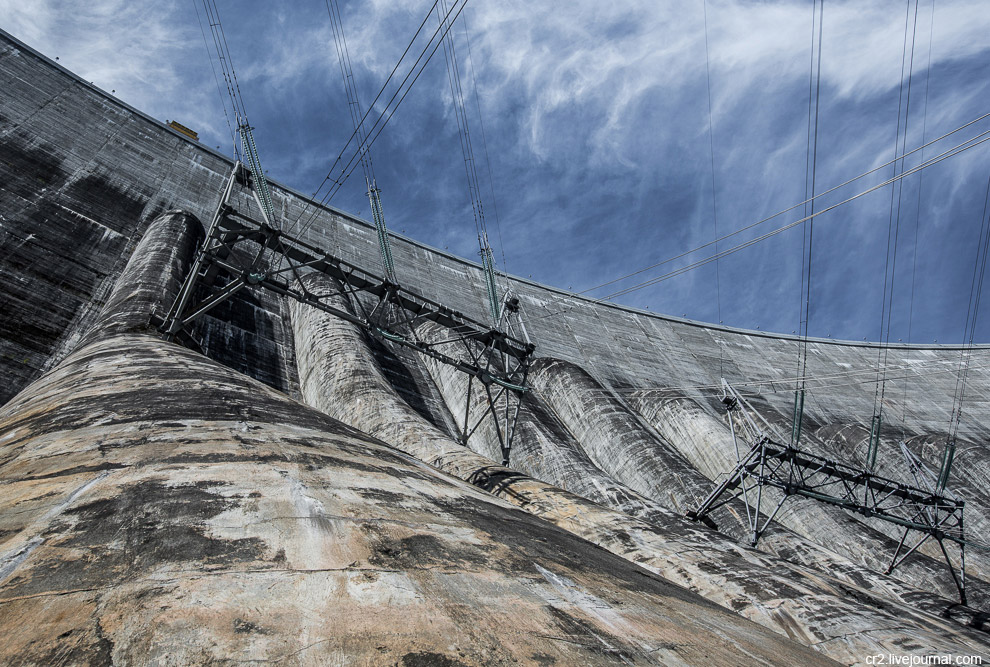

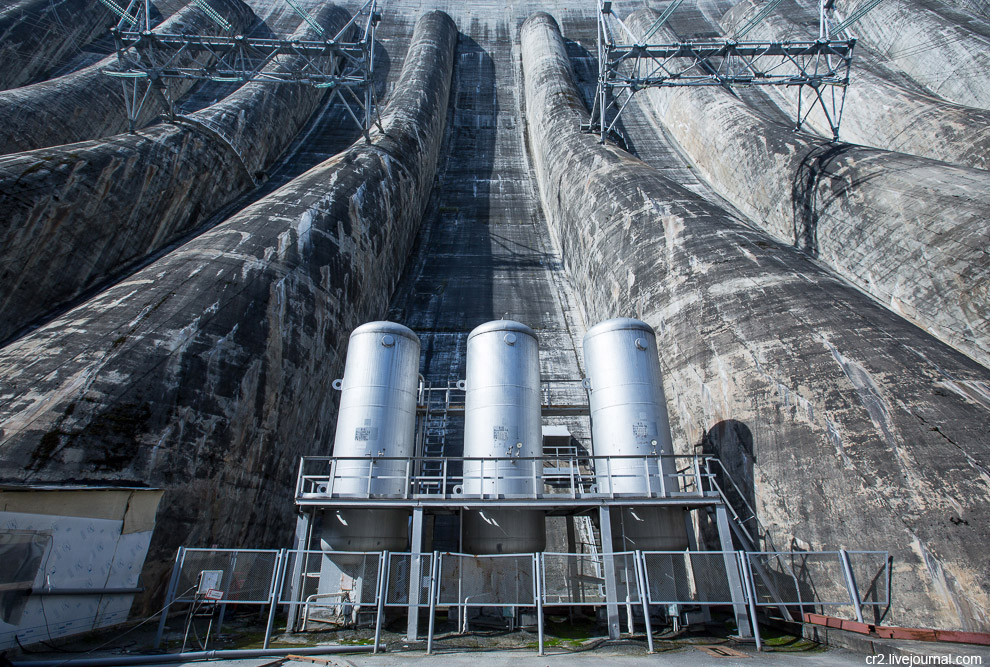

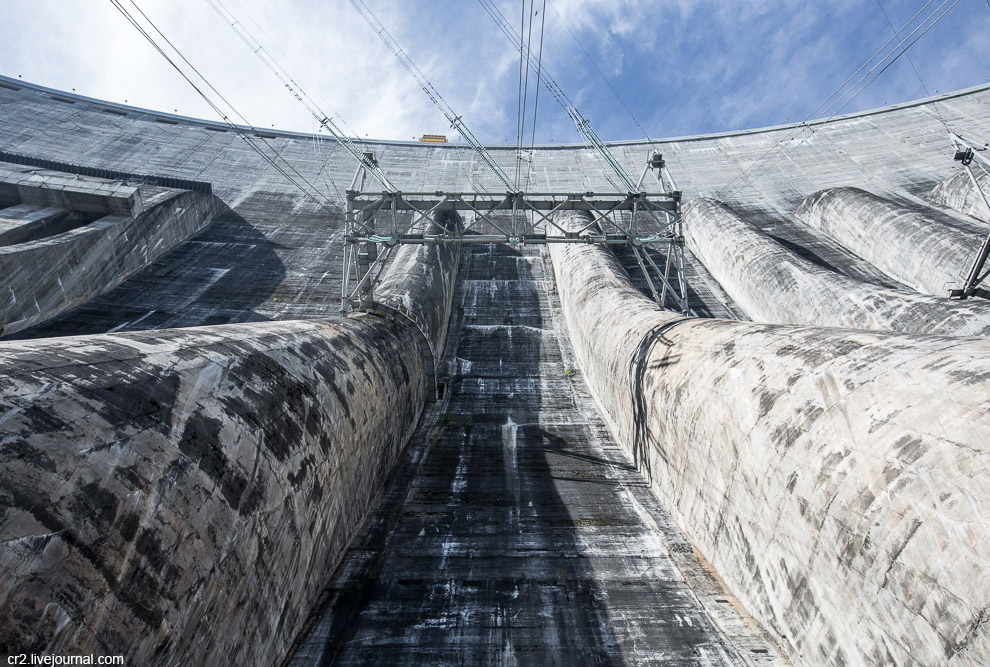

9. «Трубы» — это турбинные водоводы, диаметр которых 7,5 метров.
10. Как вы думаете, зачем нужен этот провод? Подсказка: не для электричества. Подсказка-2: связано с тем, что рядом река.
11. Часовня построена в память событий 17 августа 2009 года, когда на станции произошла крупнейшая в истории российской гидроэнергетики авария. В этом году ГЭС будет полностью восстановлена.
12. Напомню, что тогда погибли 75 человек. В часовне список тех, кто в тот день ушёл навсегда. Можно поставить свечку и помянуть погибших.

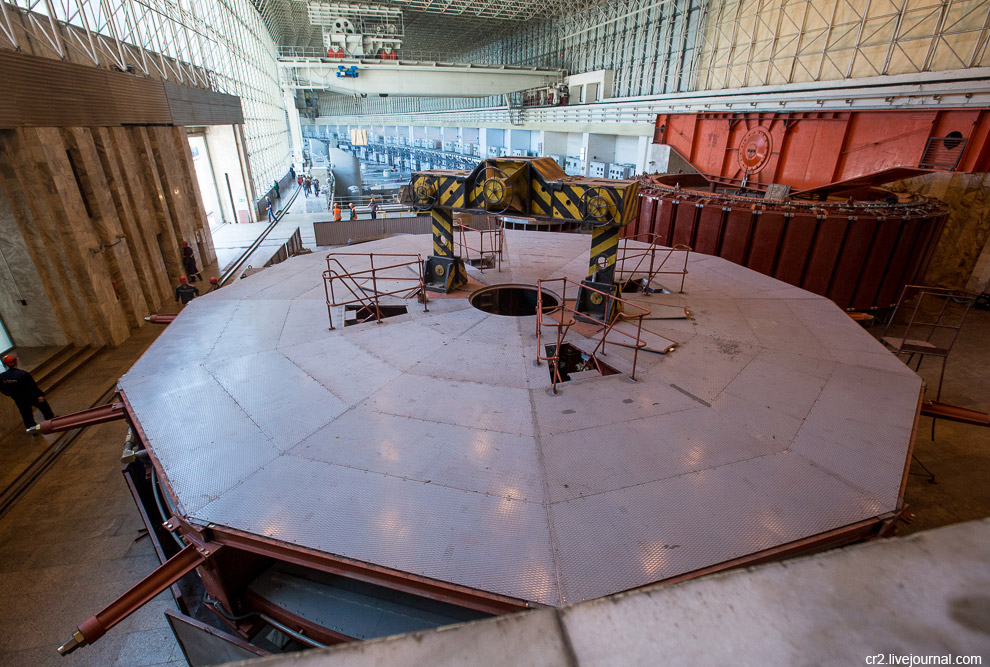

13. Внутри здания ГЭС. Первоначально предусматривали сооружение ГЭС с 12 гидроагрегатами мощностью по 530 МВт, но позже конструкция гидроузла была изменена. Решили увеличить мощность гидроагрегатов до 640 МВт, что позволило уменьшить их количество до 10. В итоге: 10 гидроагрегатов с турбинами, мощностью 640 МВт каждый. Расстояние между осями агрегатов — 23,7 м.
Турбины приводят в действие гидрогенераторы с водяным охлаждением, выдающие ток напряжением 15,75 кВ. КПД турбины составляет 96 %.

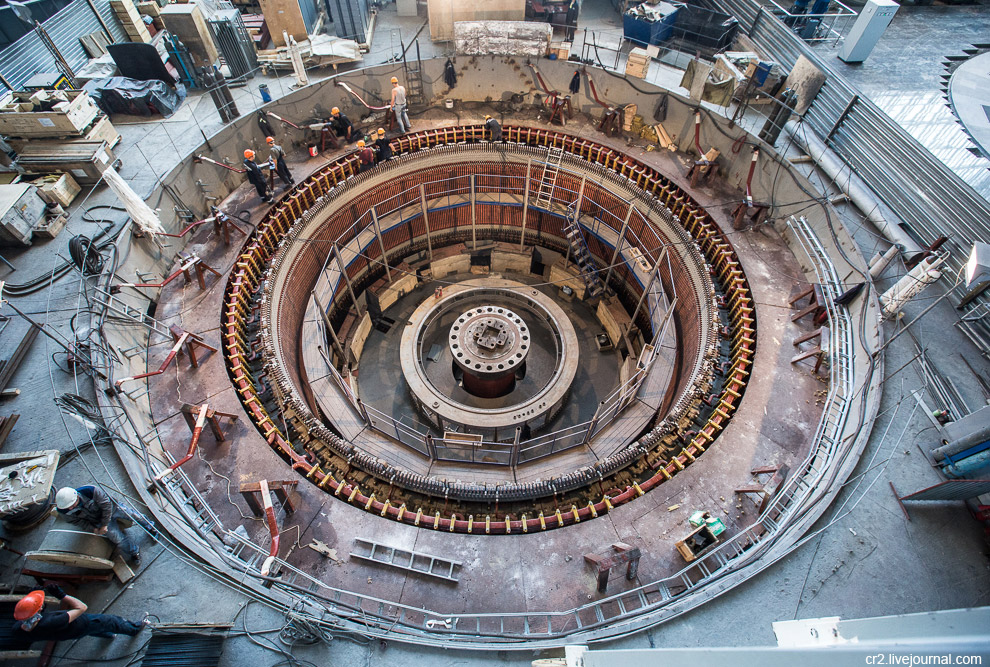

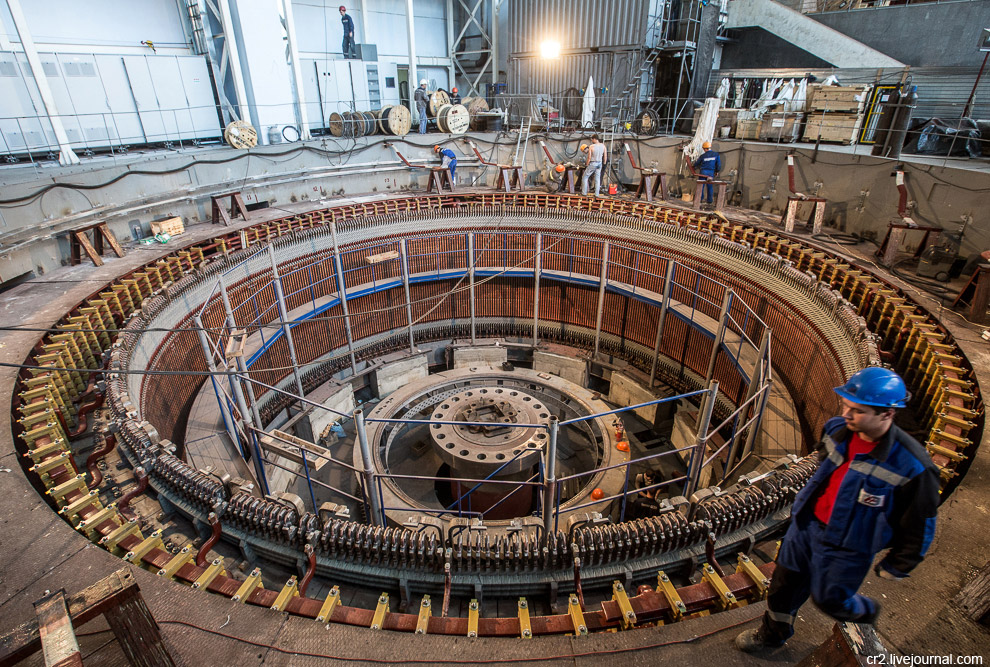

14. Гидроагрегат № 2. Именно он разрушился и был выброшен напором воды со своего места 17 августа 2009 года. Планируется, что в 2014 году он должен быть введён в строй. Также будут заменены ранее восстановленные гидроагрегаты № 3 и № 4.
15. Утром 17 августа 2009 года находившийся в работе гидроагрегат № 2 был выброшен напором воды со своего места. В здание ГЭС под большим напором стала поступать вода, затопившая машинный зал и технические помещения под ним. В момент аварии в работе находились 9 гидроагрегатов (один был в резерве), автоматические защиты на большинстве которых не сработали...
Все гидроагрегаты станции получили повреждения различной степени тяжести. Больше всего пострадали гидроагрегаты № 2, № 7 и № 9. Было частично разрушено здание машинного зала, повреждено электротехническое и вспомогательное оборудование. В результате попадания в Енисей турбинного масла был нанесён экологический ущерб. Позже причиной разрушения гидроагрегата № 2 назовут разрушение шпилек крепления крышки турбины от вибрации.
Аварийно-спасательные работы были завершены к 23 августа 2009 года, после чего начались работы по восстановлению станции. Разбор завалов в здании ГЭС закончили к 7 октября 2009 года, а стены и крышу восстановили к ноябрю этого же года. Одновременно велись работы по демонтажу повреждённых гидроагрегатов.
В связи с тем, что изготовление новых гидроагрегатов занимает более года, было принято решение о восстановлении в течение 2010 года четырёх наименее пострадавших «старых» гидроагрегатов станции. В феврале 2010 года после ремонта был пущен гидроагрегат № 6, который в момент аварии находился в ремонте и получил наименьшие повреждения. В марте 2010 года был включён в сеть гидроагрегат № 5, остановленный во время аварии аварийной защитой. Гидроагрегат № 4 был пущен 2 августа 2010 года; гидроагрегат № 3 — 25 декабря 2010 года. В дальнейшем монтировались новые гидроагрегаты. Последний был пущен в декабре 2013 года.
16. Рабочее колесо гидротурбины (диаметром около 7 метров) выполнено из нержавеющей стали. Производили турбины и генераторы в Санкт-Петербурге.

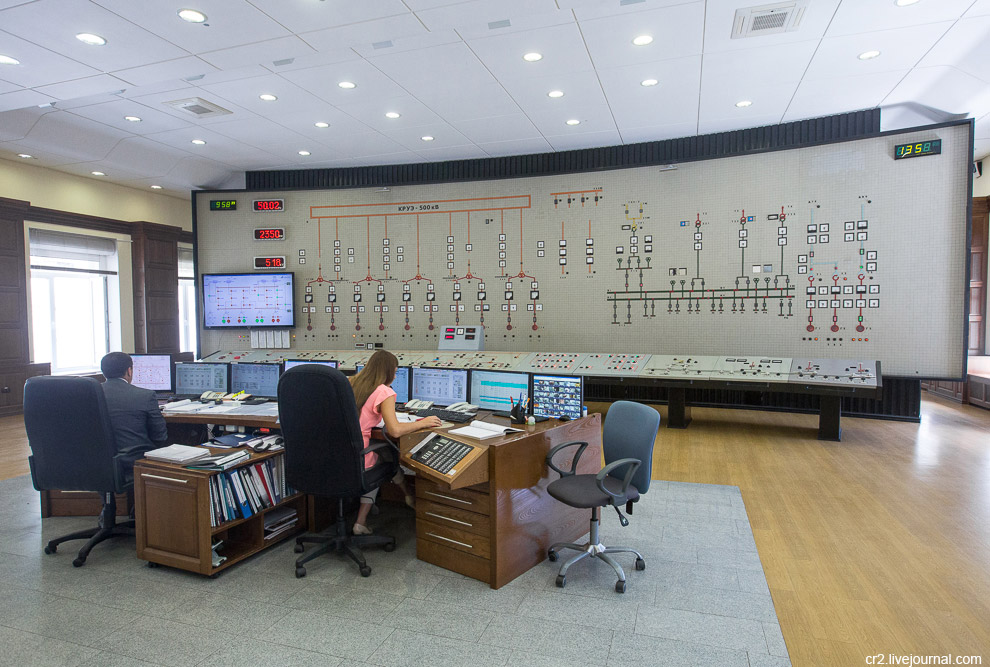

17. Центральный пункт управления Саяно-Шушенской ГЭС. Даже если по каким-то причинам автоматика не сработает, остановить гидроагрегат и сбросить аварийно-ремонтный затвор можно с помощью специальных ключей, расположенных на центральном пульте управления. Аварийные ключи существовали и раньше, но находились они непосредственно у гидроагрегатов. Во время аварии эти отметки были затоплены, и воспользоваться ключами не получилось.
18. Так пункт управления выглядел на картине, запечатлевшей ввод в строй одного из гидроагрегатов станции. Здесь и на других картинах, висящих на станции и рассказывающих о различных периодах истории ГЭС, изображены реальные люди.

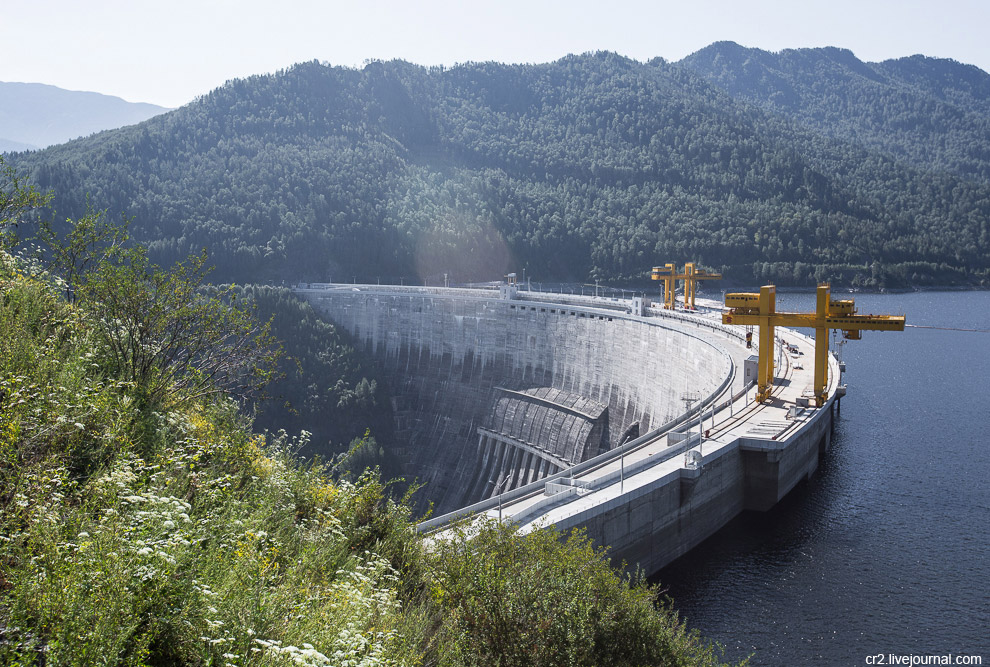

19. Теперь самое интересное. Поднимаемся в горы, чтобы посмотреть сверху на плотину. После её постройки Енисей в этих местах превратился в Саяно-Шушенское водохранилище, разлившееся на 320 км в длину по территориям Красноярского края, Хакасии и Тувы.
При создании водохранилища было затоплено 35 600 га сельхозугодий и перенесено 2717 строений. В том числе перенесён на новое место город Шагонар. Из плюсов можно отметить то, что из-за высокого качества воды было организовано рыбоводные форелевые хозяйства.
20. Длина гребня плотины составляет 1074 метра, ширина по основанию — 105 метров, по гребню — 25. Плотина врезана в породы берегов на глубину 10-15 метров. Устойчивость и прочность обеспечивается действием собственного веса плотины (на 60 %) и частично упором верхней арочной части в берега (на 40 %).

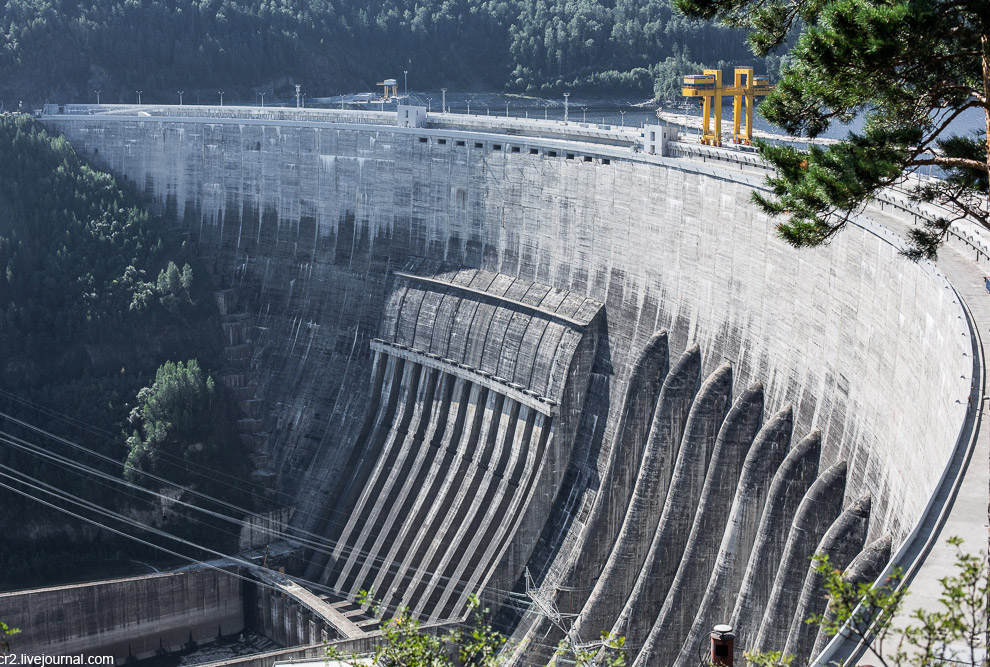

21. Красота! Отлично виден водосброс и «трубы» — турбинные водоводы.

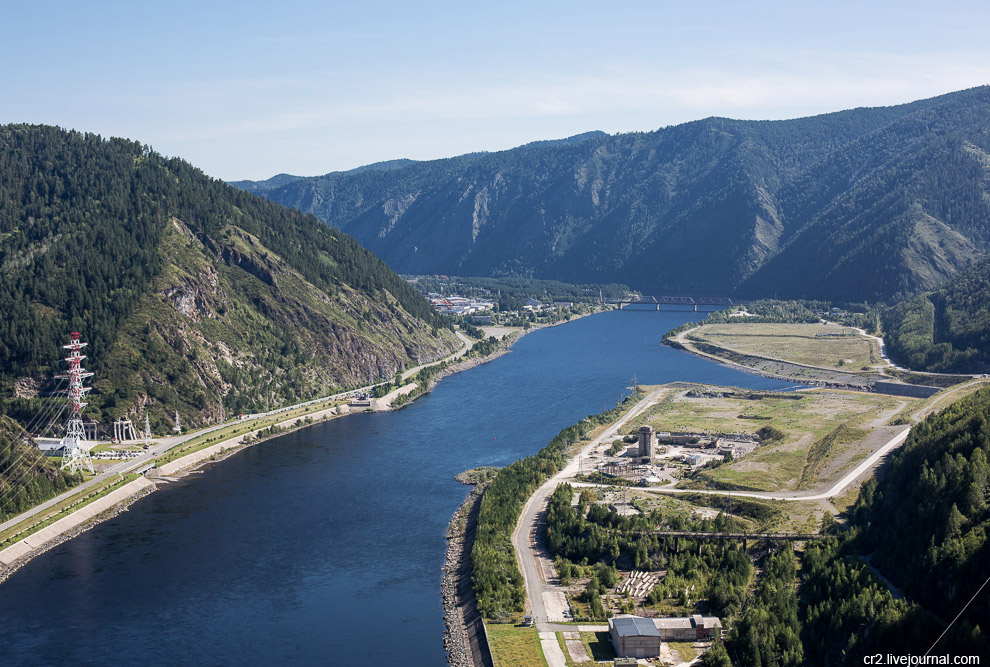

22. Вид на Енисей с плотины. Вдалеке слева просматривается посёлок Черёмушки.
23. Очень впечатляет! Минут 5 стою, просто рассматриваю открывающиеся виды. По Енисею здесь проходит граница регионов РФ. Справа — Красноярский край, слева — республика Хакасия.

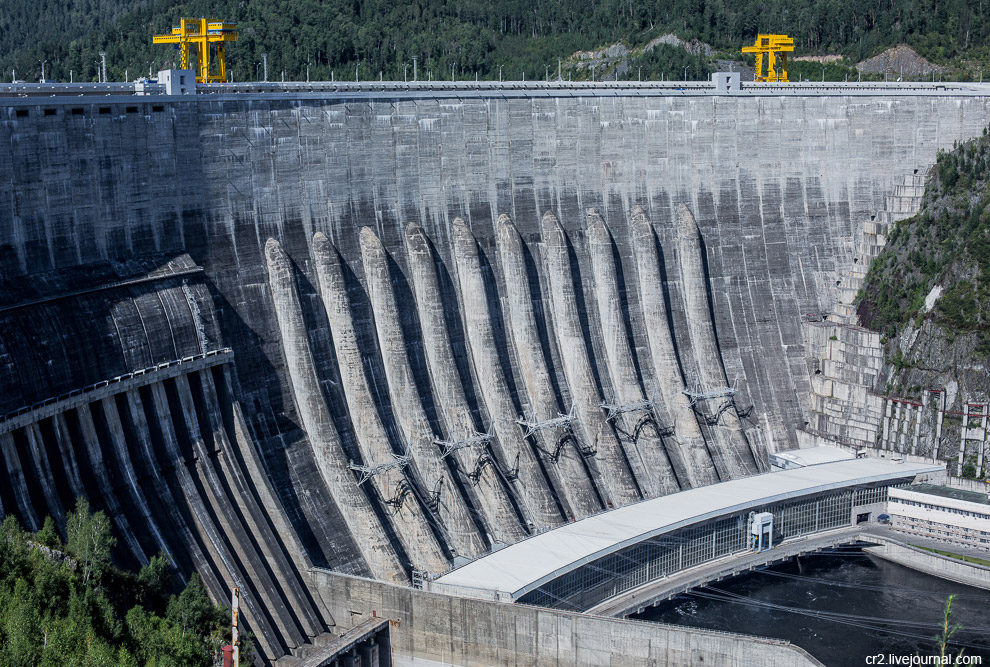

24. Плотина и зал ГЭС, где расположены гидроагрегаты. Жёлтые сооружения — 2 крана для открытия затворов на гребне плотины.

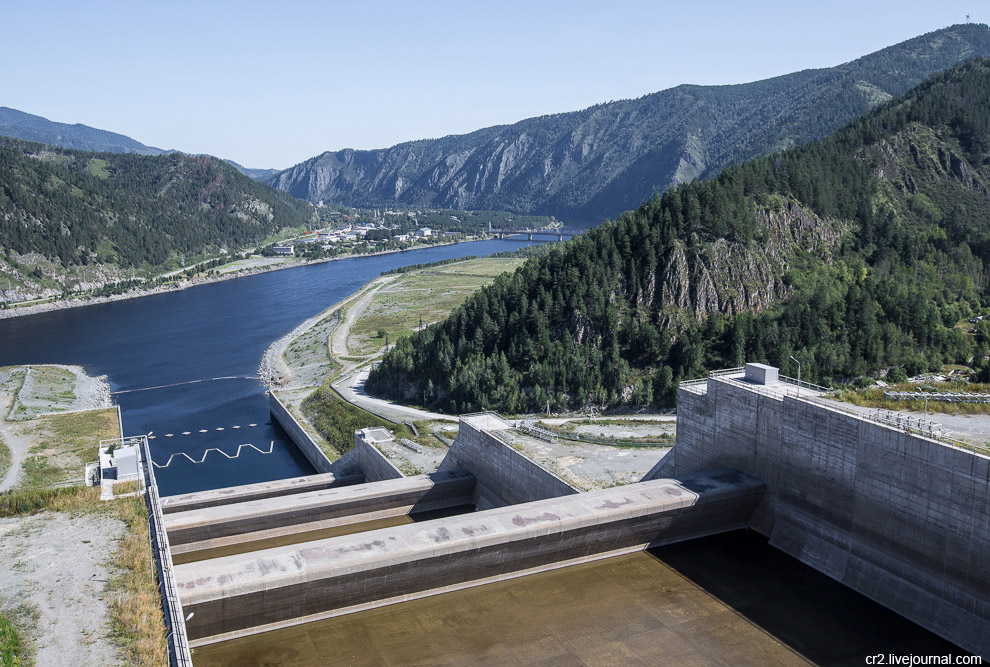

25. Вдалеке — посёлок Черёмушки, а перед нами — перепады берегового водосброса. Он расположен на правом берегу и предназначен для пропуска больших паводков и снижения нагрузки на водосброс станции на плотине. Пятиступенчатый перепад представляет собой пять колодцев шириной 100 м и длиной от 55 до 167 м, разделённых водосливными плотинами. Функция перепада заключается в гашении энергии потока.

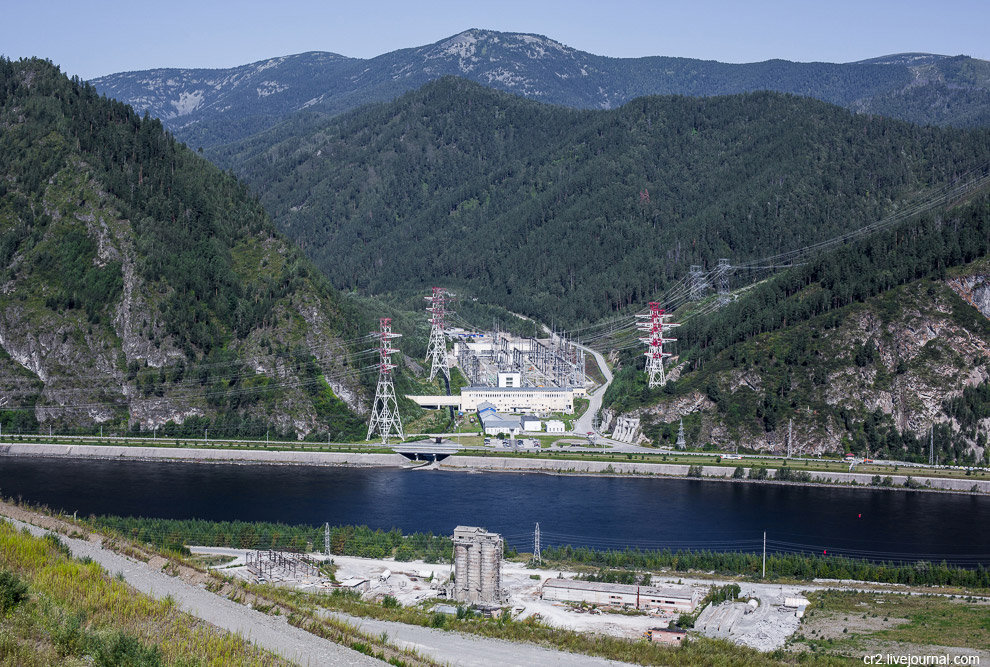

26. Вырабатываемый ток со станции передавался в открытое распределительное устройство (ОРУ 500), размещённого в километре ниже ГЭС по течению Енисея.

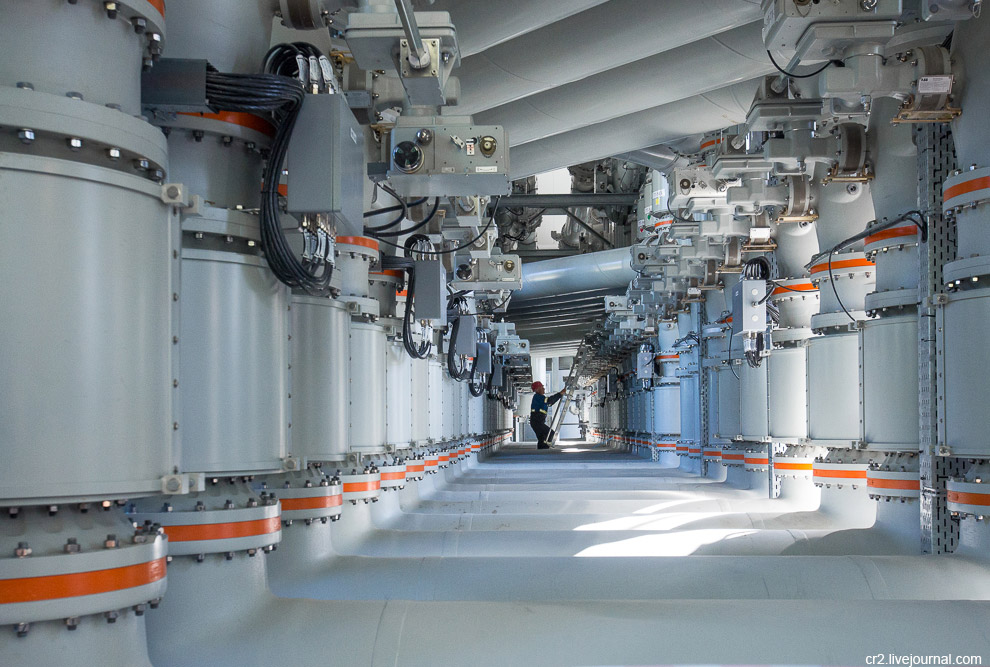

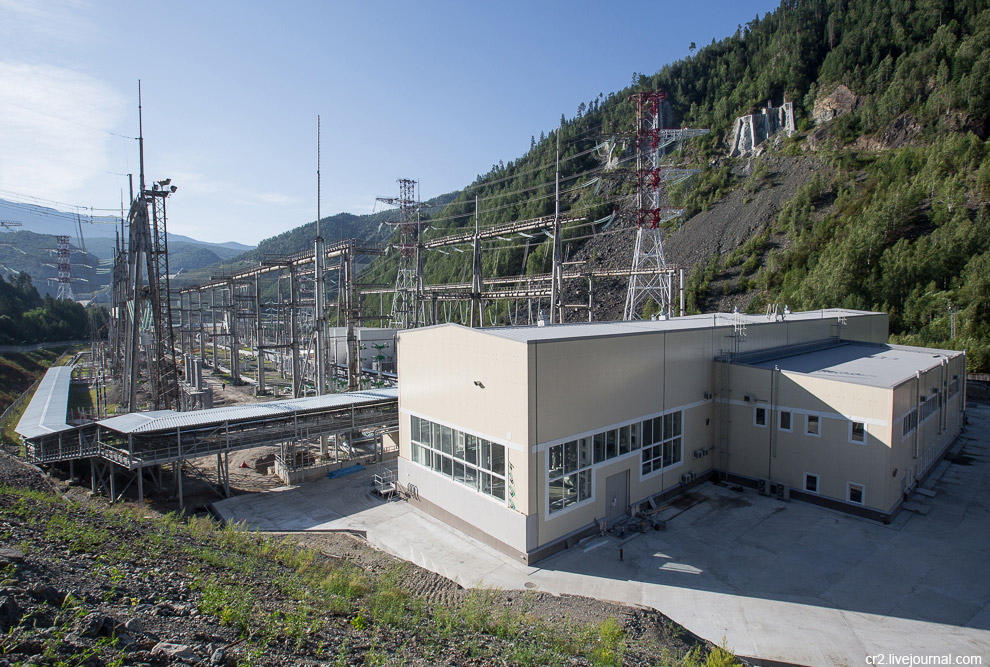

27. Теперь, с 2013 года, выдача мощности производится с современного комплектного распределительного устройства элегазового (КРУЭ 500 кВ).
28. Это оно.

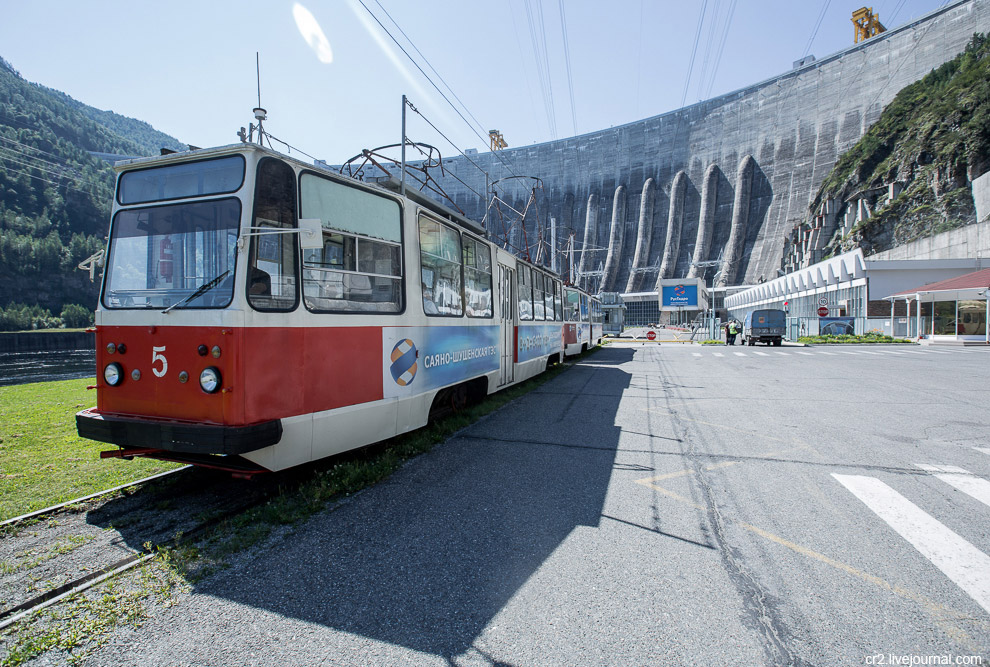

29. Посёлок Черёмушки соединен с ГЭС автомобильной дорогой и трамвайной линией. Линия и трамваи не очень похожи на те, что можно увидеть в городах. Проезд в трамвае бесплатный, интервал движения от посёлка до ГЭС — 1 час. Таким образом транспортная проблема для работников станции и жителей Черёмушек была решена, а трамвайная линия стала достопримечательностью посёлка и единственной в Хакасии.
30. Вид на Саяно-Шушенскую ГЭС со смотровой площадки, расположенной в 1,5 км от станции.
31. Вечером плотина подсвечивается.
32. Прекрасное зрелище!
Фотографии и текст Alexey Kulikov
Немного истории. Саяно-Шушенская гидроэлектростанция имени П. С. Непорожнего построена в том месте, где Енисей протекает в глубокой каньонообразной долине. Если бы не расположенное недалеко село Шушенское, станцию наверняка бы назвали просто по горам Саянам Саянской. Но нельзя же было не упомянуть в таком грандиозном сооружении место ссылки Ленина).
Строили ГЭС довольно долго — с 1963 года по 2000-й, удачно решив по ходу многие технические проблемы. Проект был разработан институтом «Ленгидропроект». Первоначально наиболее перспективным казалось другое место, но позже его отклонили по нескольким причинам, в том числе и геологическим. 21 июля 1962 года утвердили место будущей ГЭС.
В декабре 1978 года станция начала выдавать электроэнергию, а к 1986-му — окупила затраты на своё строительство. В 2008 году комплекс ГЭС присоединился к ОАО «ГидроОГК» (позднее — ОАО «РусГидро»).
В 2011 году в 80 км от Саяно-Шушенской ГЭС произошло землетрясение силой около 8 баллов. В районе самой плотины были зафиксированы 5-бальные толчки, но каких-либо повреждений зафиксировано не было.
1. Вид на плотину ГЭС с общедоступной смотровой площадки. Я много где был и видел впечатляющие объекты, но при виде этой дамбы не смог сдержать восторга.
2. По пути на ГЭС я сам себя спросил о высоте плотины. «Метров 50-70, наверное», — вертелось в голове. Оказалось, ошибся в 4 раза. Высота плотины — 245 метров. Это самая высокая плотина России и одна из высочайших плотин мира.
Для сравнения — дамба по высоте примерно как главное здание МГУ со шпилем, в 3 раза выше колеса обозрения на ВДНХ или колокольни Ивана Великого в Кремле и в 4, чем 20-этажный дом. Думаю, каким мелким себя ощущаешь, стоя рядом, говорить не надо ).
3. Для полноты впечатлений не хватило только увидеть водосброс. Однако, в этом году по словам специалистов его вряд ли будут проводить. Затворы водосброса открывают во время половодья и паводка, чтобы удалить избыток воды, который не может быть пропущен через гидроагрегаты ГЭС.
Максимальная проектная пропускная способность водосброса составляет 13600 куб.м (это пять 50-метровых плавательных бассейна по 10 дорожек) в секунду. Водосбросные лотки достаточно широки — 7 метров — и отделены друг от друга стенами такой же высоты
4. Вид от плотины. Административный корпус ГЭС.
5. Отходим чуть дальше. Слева — здание ГЭС, где расположены гидроагрегаты с турбинами. Туда пойдём чуть позже.
6. Пока же посмотрим на плотину с близкого расстояния. Её строили с 1968 года 7 лет, затратив 9,1 млн куб.м бетона. Этого бы хватило на постройку автомобильной дороги от Москвы до Владивостока.
7. В теле плотины установлено порядка 11 000 различных датчиков, контролирующих состояние всего сооружения и его элементов.
8. Генераторный трансформатор.
9. «Трубы» — это турбинные водоводы, диаметр которых 7,5 метров.

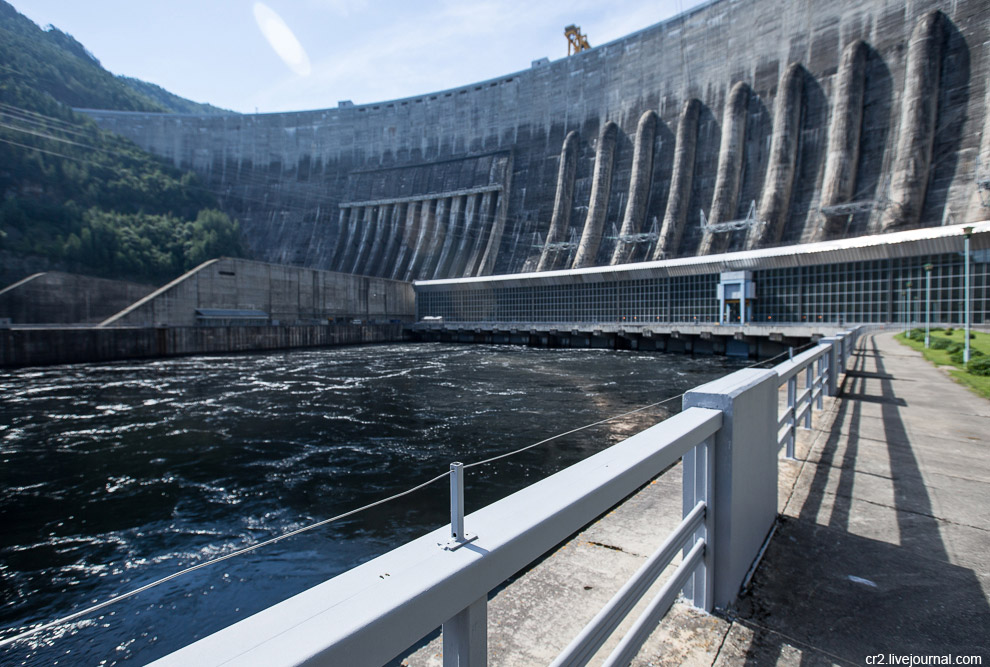

10. Как вы думаете, зачем нужен этот провод? Подсказка: не для электричества. Подсказка-2: связано с тем, что рядом река.
11. Часовня построена в память событий 17 августа 2009 года, когда на станции произошла крупнейшая в истории российской гидроэнергетики авария. В этом году ГЭС будет полностью восстановлена.
12. Напомню, что тогда погибли 75 человек. В часовне список тех, кто в тот день ушёл навсегда. Можно поставить свечку и помянуть погибших.
13. Внутри здания ГЭС. Первоначально предусматривали сооружение ГЭС с 12 гидроагрегатами мощностью по 530 МВт, но позже конструкция гидроузла была изменена. Решили увеличить мощность гидроагрегатов до 640 МВт, что позволило уменьшить их количество до 10. В итоге: 10 гидроагрегатов с турбинами, мощностью 640 МВт каждый. Расстояние между осями агрегатов — 23,7 м.
Турбины приводят в действие гидрогенераторы с водяным охлаждением, выдающие ток напряжением 15,75 кВ. КПД турбины составляет 96 %.
14. Гидроагрегат № 2. Именно он разрушился и был выброшен напором воды со своего места 17 августа 2009 года. Планируется, что в 2014 году он должен быть введён в строй. Также будут заменены ранее восстановленные гидроагрегаты № 3 и № 4.
15. Утром 17 августа 2009 года находившийся в работе гидроагрегат № 2 был выброшен напором воды со своего места. В здание ГЭС под большим напором стала поступать вода, затопившая машинный зал и технические помещения под ним. В момент аварии в работе находились 9 гидроагрегатов (один был в резерве), автоматические защиты на большинстве которых не сработали...
Все гидроагрегаты станции получили повреждения различной степени тяжести. Больше всего пострадали гидроагрегаты № 2, № 7 и № 9. Было частично разрушено здание машинного зала, повреждено электротехническое и вспомогательное оборудование. В результате попадания в Енисей турбинного масла был нанесён экологический ущерб. Позже причиной разрушения гидроагрегата № 2 назовут разрушение шпилек крепления крышки турбины от вибрации.
Аварийно-спасательные работы были завершены к 23 августа 2009 года, после чего начались работы по восстановлению станции. Разбор завалов в здании ГЭС закончили к 7 октября 2009 года, а стены и крышу восстановили к ноябрю этого же года. Одновременно велись работы по демонтажу повреждённых гидроагрегатов.
В связи с тем, что изготовление новых гидроагрегатов занимает более года, было принято решение о восстановлении в течение 2010 года четырёх наименее пострадавших «старых» гидроагрегатов станции. В феврале 2010 года после ремонта был пущен гидроагрегат № 6, который в момент аварии находился в ремонте и получил наименьшие повреждения. В марте 2010 года был включён в сеть гидроагрегат № 5, остановленный во время аварии аварийной защитой. Гидроагрегат № 4 был пущен 2 августа 2010 года; гидроагрегат № 3 — 25 декабря 2010 года. В дальнейшем монтировались новые гидроагрегаты. Последний был пущен в декабре 2013 года.
16. Рабочее колесо гидротурбины (диаметром около 7 метров) выполнено из нержавеющей стали. Производили турбины и генераторы в Санкт-Петербурге.
17. Центральный пункт управления Саяно-Шушенской ГЭС. Даже если по каким-то причинам автоматика не сработает, остановить гидроагрегат и сбросить аварийно-ремонтный затвор можно с помощью специальных ключей, расположенных на центральном пульте управления. Аварийные ключи существовали и раньше, но находились они непосредственно у гидроагрегатов. Во время аварии эти отметки были затоплены, и воспользоваться ключами не получилось.
18. Так пункт управления выглядел на картине, запечатлевшей ввод в строй одного из гидроагрегатов станции. Здесь и на других картинах, висящих на станции и рассказывающих о различных периодах истории ГЭС, изображены реальные люди.
19. Теперь самое интересное. Поднимаемся в горы, чтобы посмотреть сверху на плотину. После её постройки Енисей в этих местах превратился в Саяно-Шушенское водохранилище, разлившееся на 320 км в длину по территориям Красноярского края, Хакасии и Тувы.
При создании водохранилища было затоплено 35 600 га сельхозугодий и перенесено 2717 строений. В том числе перенесён на новое место город Шагонар. Из плюсов можно отметить то, что из-за высокого качества воды было организовано рыбоводные форелевые хозяйства.
20. Длина гребня плотины составляет 1074 метра, ширина по основанию — 105 метров, по гребню — 25. Плотина врезана в породы берегов на глубину 10-15 метров. Устойчивость и прочность обеспечивается действием собственного веса плотины (на 60 %) и частично упором верхней арочной части в берега (на 40 %).
21. Красота! Отлично виден водосброс и «трубы» — турбинные водоводы.
22. Вид на Енисей с плотины. Вдалеке слева просматривается посёлок Черёмушки.
23. Очень впечатляет! Минут 5 стою, просто рассматриваю открывающиеся виды. По Енисею здесь проходит граница регионов РФ. Справа — Красноярский край, слева — республика Хакасия.
24. Плотина и зал ГЭС, где расположены гидроагрегаты. Жёлтые сооружения — 2 крана для открытия затворов на гребне плотины.
25. Вдалеке — посёлок Черёмушки, а перед нами — перепады берегового водосброса. Он расположен на правом берегу и предназначен для пропуска больших паводков и снижения нагрузки на водосброс станции на плотине. Пятиступенчатый перепад представляет собой пять колодцев шириной 100 м и длиной от 55 до 167 м, разделённых водосливными плотинами. Функция перепада заключается в гашении энергии потока.
26. Вырабатываемый ток со станции передавался в открытое распределительное устройство (ОРУ 500), размещённого в километре ниже ГЭС по течению Енисея.
27. Теперь, с 2013 года, выдача мощности производится с современного комплектного распределительного устройства элегазового (КРУЭ 500 кВ).
28. Это оно.
29. Посёлок Черёмушки соединен с ГЭС автомобильной дорогой и трамвайной линией. Линия и трамваи не очень похожи на те, что можно увидеть в городах. Проезд в трамвае бесплатный, интервал движения от посёлка до ГЭС — 1 час. Таким образом транспортная проблема для работников станции и жителей Черёмушек была решена, а трамвайная линия стала достопримечательностью посёлка и единственной в Хакасии.
30. Вид на Саяно-Шушенскую ГЭС со смотровой площадки, расположенной в 1,5 км от станции.
31. Вечером плотина подсвечивается.
32. Прекрасное зрелище!
