Первая в мире подводная лодка, успешно примененная в бою
Летом 2000 года экспедиция во главе с Клайвом Касслером подняла со дна океана недалеко от города Северного Чарльстона в штате Южная Каролина затонувшую подводную лодку. Судно пошло ко дну в далеком 1864 году. Субмарина является уникальным устройством, так как это была первая в мире подводная лодка, успешно примененная в боевых действиях.
150 лет назад состоялась первая в истории успешная атака подводной лодки на боевой корабль. Во время Гражданской войны в США, 17 февраля 1864 года, субмарина конфедератов «Ханли», приводимая в движение вручную и вооруженная шестовой миной, пустила на дно Чарльстонской бухты паровой артиллерийский корвет северян «Хаусатоник». Сообщив успешной атаке, «Ханли» домой так и не вернулась. Таким образом, она стала и первой подводной лодкой, погибшей в сражении.
О причинах ее гибели спорят до сих пор, а организованная в 2000 году операция по подъему «Ханли» только добавила масла в огонь этих споров. Как гласят исторические первоисточники, H. L. Hunley, подводная лодка Конфедеративных Штатов Америки, была построена в 1863 году во время гражданской войны на средства частных предпринимателей и изобретателей Хораса Л. Ханли (его имя она и носила), Джеймса Мак Клинтока и Бакстера Уотсона. Вот как это было:
Первые достоверные сведения о субмаринах относятся к 1578 году, когда англичанин Уильям Боури опубликовал проект лодки, которую он собирался изготовить из кожи и дерева. Однако до дела руки у него так и не дошли. Так что его опередил обосновавшийся в Англии голландец Корнелиус ван Дреббель, который в 1620—1624 годах сконструировал и испытал три погружающихся судна собственной конструкции.
Во время войны американских колоний за независимость студент Иельского колледжа Дэвид Бушнелл построил одноместную субмарину «Тартл» («Черепаха»). На ней была предпринята попытка атаковать 64-пушечный английский корабль «Игл». Однако она закончилась неудачей — мину под корабль установить так и не удалось…

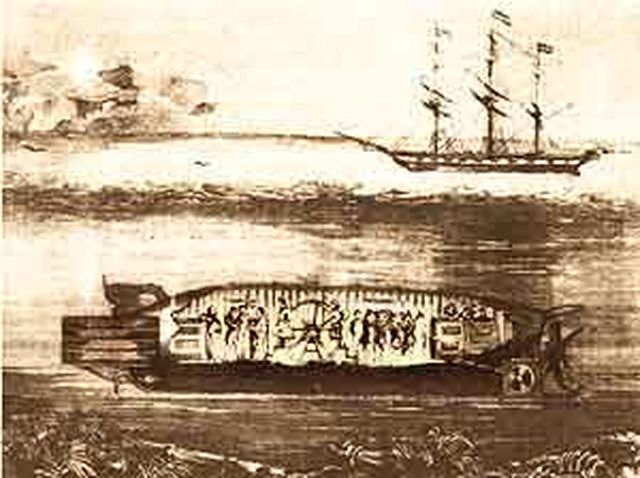

(Проект субмарины Вильгельма Бауэра)
В 1796 году уже известный нам Роберт Фултон представил свой проект субмарины «Наутилус», длиной более 6 м, оснащенной полым килем, который служил и балластной цистерной. Под водой лодка двигалась с помощью ручного привода на гребной винт, а в надводном положении могла использовать парус, который поднимался на складной мачте. Но его идеей никто так и не заинтересовался…
Удачливее оказался немец Вильгельм Бауэр. В 1848 году он построил и испытал стальную субмарину, длиной 7,5 м, с экипажем из двух человек, вручную вращавших винт. Но дальше экспериментов, входе которых была совершена сотня погружений, в том числе на рекордную тогда глубину 45 м, дело не пошло.
На практике подлодки попробовали использовать опять-таки американцы. Во время Гражданской войны между Севером и Югом порты южан были блокированы флотом северян. Южанам предстояло срочно найти какое-то средство, с помощью которого можно было бы пробить брешь в кольце блокады.
С этой целью инженеры из Нью-Орлеана Бакстер Вотсон и Джеймс Макклинток в 1862 году построили подводную лодку «Пайонир», длиной около Юм. Ее испытания проводили на озере Понтчарт-рейн, но довести до конца не успели. Когда войска северян приблизились к Нью-Орлеану, «Пайонир» пришлось просто затопить.
Новую субмарину, «Американский ныряльщик», пытались построить в Мобиле, куда перебрались оба инженера и финансист Г. Ханли. Их поддержал комендант города, генерал Маури, прикомандировав к ним инженеров из 21 -го Алабамского пехотного полка — Уильяма Александера и Джорджа Диксона. Однако и эта лодка утонула при испытаниях в результате протечки корпуса.
После гибели «Американского водолаза» Хорасу Ханли недоставало средств для строительства новой подводной лодки. Но тут появился некий мистер Сингер, фабрикант швейных машинок. На его деньги была учреждена каперская компания «Singer Submarine Corporation».

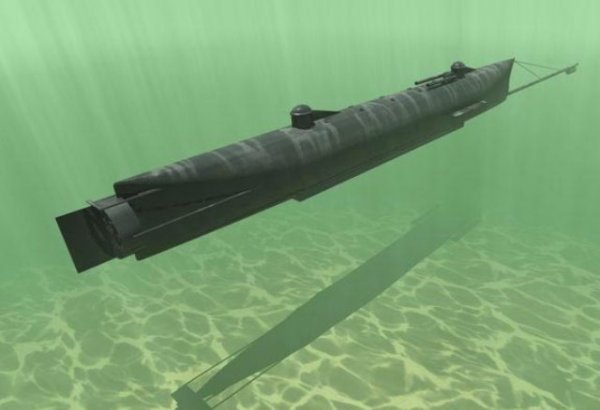

Мак-Клинток незамедлительно построил третью лодку. Чтобы облегчить и ускорить ее создание, он воспользовался старым паровым котлом. У него обрезали обе стороны и приклепали к получившемуся цилиндру заостренные оконечности. Размерения новой подводной лодки были таковы:
длина 40 футов (12,2 м)
ширина 3 фута 10 дюймов (I,I6 м)
высота 4 фута (1,22 метра, вместе с башенками 1,75 м
водоизмещение около 2 тонн
Называлась субмарина поначалу «Пионер-3'' («Пионер-2'', это «Американский ныряльщик» ).

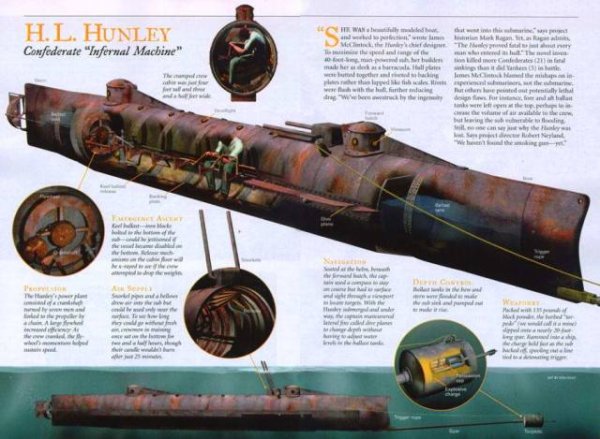

Лодку снабдили двумя входными люками. В носу и в корме разместили по одной балластной цистерне с наружными кранами. Цистерны сверху не закрывались, чтобы экипаж мог визуально следить за уровнем воды в них. Заполнялись они самотеком, после открытия забортных клапанов, осушались ручными помпами. Предельная глубина погружения составляла, по расчетам, 60 футов (18,3 м).
Семь или восемь человек вращали длинный коленчатый вал, занимавший три четверти длины корпуса, и через сальниковое уплотнение связанный с трехлопастным гребным винтом в корме. Максимальная скорость на испытаниях составила 2,5 узла (4,63 км/час). Литой съемный киль можно было отсоединить в случае необходимости (например, для аварийного всплытия).
Экипаж состоял из командира, семи — восьми «гребцов» и второго офицера, который заполнял либо опорожнял кормовую цистерну, а также вместе с матросами работал на гребном валу. Командир выполнял сразу три обязанности: через иллюминаторы в носовой башенке наблюдал за обстановкой и искал цель, управлял горизонтальными и вертикальными рулями, заливал и осушал носовую балластную цистерну. Второй офицер, располагавшийся возле кормовой башенки, по команде командира обслуживал кормовую балластную цистерну.
Для обеспечения экипажа свежим воздухом в подводном положении имелись два воздухозаборника высотой 4 фута (1,22 м), размещенные вплотную друг к другу, однако незначительный диаметр труб (1,5 дюйма, т.е. 3,78 см) и отсутствие принудительной вентиляции делали эти устройства почти бесполезными. Запас сжатого воздуха позволял находиться под водой в течение двух, двух с половиной часов. Теснота в лодке была невероятная, в случае аварии шансы моряков на спасения являлись минимальными.
Лодку закончили постройкой в начале июля. Командование конфедератов назначило ее командиром лейтенанта Джона Пайна , а экипаж набрали из добровольцев. Они начали осваивать технику. Уже 31 июля состоялась демонстрация возможностей субмарины. Буксируемой плавучей миной (90 фунтов черного пороха, т.е. 40,8 кг) удалось взорвать старую угольную шаланду.
Испытания показали, что для успешного применения такой мины требовалось перейти из позиционного положения в подводное не далее, чем в 200 ярдах (183 м) от цели, а глубина воды должна быть такой, чтобы субмарина могла пройти под килем атакуемого судна, буксируя мину на канате длиной 150 футов (45,7 м). Через 5—6 минут лодка всплывала за целью и в этот момент мина ударяла в днище атакуемого корабля. Но даже столь близкое расстояние не гарантировало успеха, т.к. канат имел свойство провисать под собственной тяжестью. Поэтому позже от этого оружия отказались. Вместо него к носу лодки прикрепили шест длиной 6 метров с медным цилиндром на конце. Он был начинен 70 фунтами (32 кг) черного пороха и снабжен несколькими контактными взрывателями. Тем временем северяне усилили морскую блокаду Чарлстуона. Поэтому конфедераты 12 августа доставили туда на двух железнодорожных платформах подводную лодку, укрытую от посторонних глаз брезентом и спустили на воду.
Но 29 августа 1863 г., после одного из учений, лодка внезапно затонула в тот момент, когда она возвращалась к причальной стенке форта Джонсон. По одной версии, проходивший мимо пароход развел волну, захлестнувшую открытый люк. По другой версии — командир, стоя в люке, случайно нажал рычаг заполнения балластной цистерны, в результате чего лодка ушла под воду с открытым люком. Спастись удалось лейтенанту Пайну, находившемуся в тот момент в переднем люке, и двум матросам. Пять человек погибли.
Лодку подняли через две недели (14 сентября) с глубины 42 фута (12,8 м) и привели в порядок. Тем временем Ханли, узнав о катастрофе, решил взять дело в свои руки. Он сам приехал в Чарлстуон, чтобы возглавить новый экипаж. Поднятая и отремонтированная субмарина .
11 октября под его командованием успешно имитировала на реке Купер атаку стоявшего на якоре парохода «Indian Chief» (Индейский вождь) Но спустя 4 дня вновь произошла катастрофа. Утром 15 октября во время очередного погружения лодка затонула. В 9.25 она отошла от причальной стенки и в 9.35 начала погружаться. Расстояние от причала оставляло всего лишь 500 ярдов (457 м).
Хорас Ханли находился на своем посту под закрытым передним люком. Второй офицер Томас Парк (сын совладельца завода, где построили эту лодку) находился под задним люком. Судя по материалам расследования, Парк не успел заполнить водой кормовую балластную цистерну одновременно с носовой, которую наполнял Ханли (возможно, что командир слишком поздно приказал Парку сделать это). В результате субмарина, продолжавшая двигаться вперед, внезапно получила значительный дифферент на нос и стремительно пошла вниз. Со всего размаха она вонзилась носом в дно под углом 35 градусов. Попытки экипажа всплыть оказались безуспешными. Вода из передней балластной цистерны разлилась в носовой части корпуса, а задняя цистерна не успела наполниться водой, так что откачивать было нечего. Мощность «живого мотора» являлась недостаточной для того, чтобы вытащить лодку из грунта задним ходом. Отвернуть заржавевшие болты, державшие съемный киль, обезумевшей от ужаса команде тоже не удалось.
Только через три недели водолазы нашли лодку на глубине 50 футов (15,2 м).
Когда паровой лебедкой ее вытащили на поверхность, то обнаружили, что внутреннее пространство в основном свободно от воды, и что команда погибла от удушья.
Одним из первых внутрь поднятой на берег лодки спустился военный комендант Чарлстоуона, генерал П. Бэригард .
Позднее он вспоминал :
«Зрелище было неописуемо ужасным. Изогнутые агонией люди сгрудились в кучу на дне. На лицах у всех застыло выражение отчаяния и смертельной муки. Некоторые держали в руках обгоревшиесвечи. Ханли находился на своем посту. Правой рукой он упирался в крышку люка, словно пытался открыть его, в левой была зажата свеча».
В конце ноября третьим по счету командиром невезучей субмарины стал пехотный лейтенант из 21-го Алабамского полка Джордж Диксон. Перед ним стояли две трудные задачи. Во-первых, набрать новый экипаж лодки, получившей широкую известность как «плавучий фоб» и «убивающая машина». Во-вторых, научиться управлять этой посудиной таким образом, чтобы она могла не только плавать, но и воевать. Что касается первой проблемы, решить ее помогли деньги.
Бизнес в Чарлстоуоне и его окрестностях погибал из-за блокады федерального флота. Поэтому местные предприниматели учредили солидный призовой фонд. Так, 100 тысяч долларов (2,5 миллиона по нынешнему курсу!) гарантировались экипажу миноносца («Давида» или «Ханли») за потопление броненосца »Новый Железнобокий» («New Ironsides»). Алчность победила страх. Желание стать подводниками выразили пять матросов парохода » Индейский Вождь» («Indian Chief»), еще три добровольца прибыли из Мобайла.
Со второй проблемой Диксон справился путем тщательного изучения на практике технических и эксплуатационных особенностей субмарины. Он тренировал экипаж на мелком месте, при этом прочный трос соединял лодку с паровой лебедкой на берегу, готовый вытащить ее по первому сигналу. За два месяца Диксон довел время пребывания под водой до двух с половиной часов. Наиболее целесообразная тактика ее применения выглядела следующим образом.
Выйти на рубеж атаки в темное время суток, в позиционном положении.
Избрать целью корабль, стоящий на якоре.
Взять курс, перпендикулярный центральной части его борта, закрепить руль и погрузиться тогда, когда до него останется не более 300 ярдов (274 м).
Бросить все силы людей на то, чтобы преодолеть это пространство одним рывком. Ударить шестовой миной в подводную часть корабля и немедленно дать задний ход.
Разумеется, вероятность того, что лодка погибнет вместе с жертвой, была велика, но ни на что другое столь примитивная субмарина просто не годилась. В начале февраля 1864 г. экипаж был готов к бою.
Лодке дали имя «Х. Л. Ханли» в честь погибшего капитана Ханли. Вечером 17 февраля 1864 г. субмарина наконец-то отправилась в свой первый боевой поход.
Приказ гласил:
«Пройти к выходу из гавани и потопить любое судно противника, которое встретится».

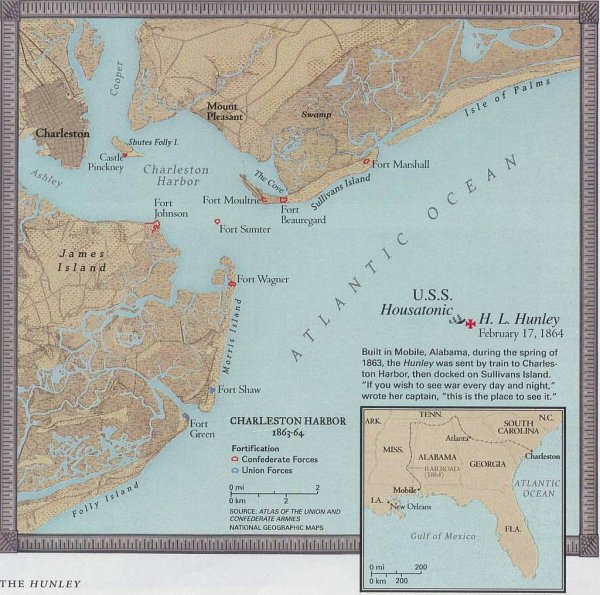

Увлекаемая отливом, она проскользнула между островами Салливан и Палм. В двух с половиной милях от берега стоял на якоре паровой корвет федералов «Хьюсатоник» водоизмещением 1964 тонны. Он дежурил у входа в канал, что ведет в Чарлстоунскую бухту. Глубина в этом месте составляла 28 футов (8.5 м). Корвет был спущен на воду в 1861 году, его размеры составляли 62 х 11,5 х 5 метров, а вооружение — 13 орудий, в том числе 5 крупнокалиберных.
Дальнейшие события очевидец описал следующим образом:
Борт «Канандагуа» ( «Canandaigua»),
Чарлстуон, 18 февраля 1864 г.
Сэр, имею честь подать вам следующий рапорт об уничтожении корвета «Хьюсатоник» флота Соединенных Штатов миноноской мятежников в Чарлстоуне 17 числа сего месяца.
Около 8.45 вечера вахтенный офицер Кроссби заметил приблизительно в 330 футах впереди какой-то предмет, который двигался в воде. Он походил на доску, скользящую по поверхности и направлялся к кораблю. За две минуты этот объект .приблизился почти вплотную к судну. В течение этого времени была вытравлена цель, дан задний ход и все люди вызваны на боевые посты. Тотчас же миноноска ударила корабль со стороны правого борта перед грот-мачтой, на траверзе порохового погреба. Было невозможно поразить ее выстрелом из пушки. Взрыв последовал минуту спустя и корабль затонул, осев на корму и накренившись на левый борт.
Большая часть экипажа спаслась на снастях и была подобрана шлюпками с "Канандагуа". Это судно пришло нам на помощь и спасло весь экипаж, за исключением лейтенанта Хэзелтайна , помощника капитана Маззея, квартирмейстера Джона Уильямса , канониров Томаса Паркера и Джона Уолша , которые погибли вместе с затонувшим кораблем.
Капитан Пиккеринг был тяжело ранен взрывом: он не может сам обратиться к вам с рапортом об утрате своего корабля.
(Марек Сарба. «Ханли перед отплытием». Холст, масло. 2010)
Скорее всего все было так: вскоре после заката вечером 17 февраля 1864 года в доке недалеко от острова Салливанс восемь нанятых моряков забрались в лодку и отправились на задание. К носу лодки была пристроена шестиметровая стальная пика с закрепленным на ней пороховым зарядом. Возглавлял атаку лейтенант Джордж Диксон, за ним на деревянной скамье сидели семеро матросов, чьи мышцы приводили в движение ручной гребной винт подлодки.
Помещение для экипажа было всего лишь четыре фута в высоту и три с половиной фута в ширину. Двигательная установка «Ханли» состояла из коленчатого вала, проворачиваемого семью людьми и посредством цепи связанного с винтом. Большой маховик увеличивал КПД: пока экипаж работал, момент силы маховика помогал поддерживать скорость.
Когда команда начала вращать тяжелый железный коленвал, Диксон сверился с компасом и взял курс на паровой шлюп «Хаузатоник», стоявший на якоре в четырех милях от берега. План повстанцев состоял в том, чтобы подплыть в шести футах от поверхности к участнику блокады. Но для того, чтобы окончательно направить судно, Диксон должен был поднять его на поверхность ровно настолько, чтобы выглянуть через маленький передний иллюминатор — перископов как таковых тогда еще не было.
С борта «Хаузатоника» заметили у поверхности воды что-то странное, была объявлена боевая тревога. Со шлюпа открыли огонь, но лодка-торпеда была уже в так называемой мертвой зоне, слишком близко от шлюпа. Через две минуты субмарина «Ханли» вонзила свою пику в штирборт «Хаузатоника», прямо под ватерлинией. Когда подлодка дала задний ход, спусковой шнур заставил детонировать 135-фунтлвую пороховую бомбу, взорвав всю кормовую часть парового шлюпа. Дав задний ход, лодка отошла от шлюпа…
Корвет затонул. «Ханли» тоже не вернулась домой. Сначала предположили, что лодку втянул в пробоину поток хлынувшей воды, и она утонула вместе с кораблем. Однако, когда после войны корвет подняли, лодку в нем не обнаружили. Тем не менее, легенда о жертве, погубившей своего убийцу, более 100 лет кочевала из книги в книгу вплоть до недавнего времени.
Конечно, потопление «Хьюсатоника» не оказало особого влияния на ход войны. Однако оно сыграло очень важную роль в истории, доказав, что боевое применение подобного рода аппаратов в морской войне возможно. «Впервые в истории подводная лодка смогла потопить вражеский корабль, — писал не так давно в американской прессе Роберт Нейланд, глава отдела подводной археологии ВМС США. — «Ханли» для подводной войны — то же, что и самолет братьев Райт для авиации. Она изменила ход истории флота». Ну что ж, это правда.
Как правда и то, что после первой в истории победной подводной атаки «Ханли» пропала, и, как выяснилось через много лет, погибла. Подводники успели дать наблюдателям на берег условный сигнал фонарем. А потом пропали вместе с субмариной… Ее судьба и стала более чем на столетие одной из величайших загадок Гражданской войны в США.
Лишь в 1979 г. специалист по подводной археологии Марк Невелл и писатель Клив Касслер начали целенаправленные поиски. Изучив ряд документов, они пришли к выводу, что подводная лодка после успешной атаки направилась назад на базу и даже обменялась световыми сигналами с одним из фортов конфедератов. Однако по неизвестной причине после этого она потонула со всем экипажем, поэтому её и нет на месте гибели «Хьюсатоник». Искать лодку следует на пути, ведущем домой. Для поиска пропавшей субмарины были использованы магнитометр и гидролокатор. Предположение Невелла и Касслера оказалось верным, 13 августа 1994 г. экспедиция обнаружила аномалию в проливе Маффит, ведущем в гавань Чарлстоуона, примерно в 915 метрах от того места, где погиб «Хьюсатоник».. При дальнейшем обследовании она оказалась искомым объектом. «Ханли» лежала на фунте, на правом борту с креном 20—25 градусов, корпус был покрыт толстым слоем ракушек и водорослей. Песчаные наносы сыграли роль консерванта, благодаря чему лодка неплохо сохранилась.
В течение пяти лет после этого открытия команда археологов и инженеров составляла план подъема и сохранения подлодки. Поднимал субмарину Гражданской войны в другое столетие баржевый кран «Карлисса Б».
Подъем лодки в 2000 году потребовал героических усилий и 2,7 миллиона долларов. Девятнадцать водолазов трудились три месяца под водой, настолько мутной, что работать приходилось больше на ощупь, чем с помощью зрения. Используя ручные всасывающие драги, водолазы осторожно отсосали 25 тысяч кубических футов песка и ила — эквивалент 115 груженых самосвалов. Планируя подъем, инженеры разработали даже математическую модель корпуса и сил, которым он подвергнется.

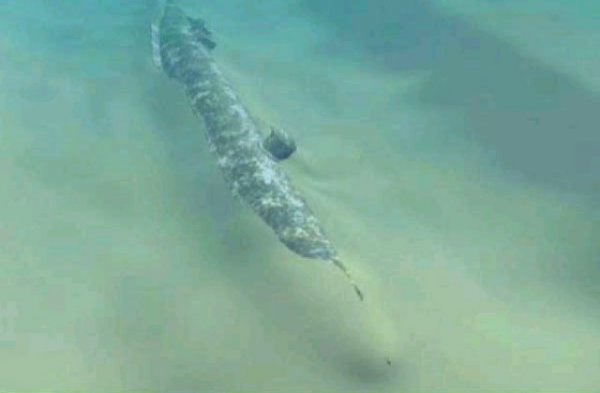

(«Ханли» лежит на морском дне)
Поисковики, вообще-то, ожидали найти погибших подводников с признаками паники, сгрудившимися под люками, пытающимися выбраться, но этого не было. Каждый член экипажа был по-прежнему на своем посту…
По последним сведениям историкам наконец-то удалось раскрыть тайну исчезновения первой в мире подводной лодки, потопившей вражеский корабль во время боя. Вероятно, это было первое и последнее для неё сражение.
Полтора столетия спустя, после того, как корпус «Ханли» коснулся дна Атлантики у берегов Южной Каролины и 15 лет после подъёма остова из морской пучины, археологи завершили его всестороннее исследование.
Эксперты после подъема надеются разгадать тайну того, почему подводная лодка, приводимая в движение с помощью механической установки на мускульном приводе пошла ко дну 17 февраля 1864 года. Это было бурное время, полное человеческих трагедий. Шли последние годы Гражданской войны в США.
Это как разворачивать рождественский подарок после 15 лет томительного ожидания, — говорит Пол Мардикьян (Paul Mardikian), главный реставратор Общества друзей Ханли (Friends of the Hunley).
Долгое время место гибели лодки считалось неизвестным, пока в 1995 году её не обнаружила одна из экспедиций, предпринимавшихся на протяжении всех последних десятилетий. «Ханли» лежала на боку под слоем ила неподалёку от места потопления своей жертвы — «Хаусатоника».
Во многом это способствовало тому, что её стальной корпус, изготовленный из паровозного котла недурно сохранился. Годы пощадили подводного охотника. В 2000 году её подняли со дна и начался долгий процесс исследования, реставрации и последующей консервации этого археологического памятника.

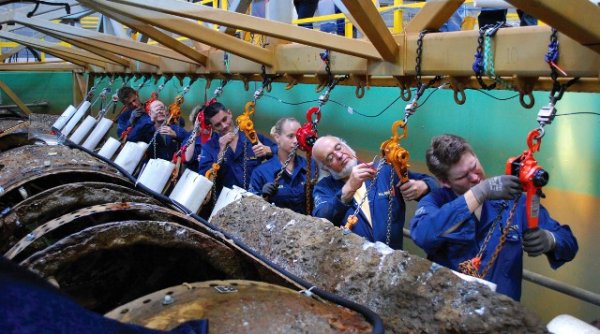

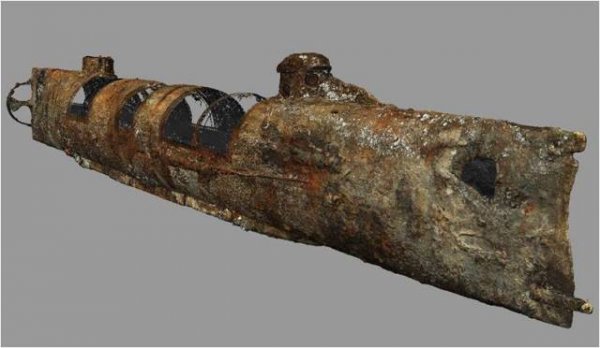

За десятилетия пребывания в морской воде, весь остов и конструктивные элементы судна покрылись слоем песка, минеральных частиц, ила и наростами ржавчины, которые археологи называют конкрециями.

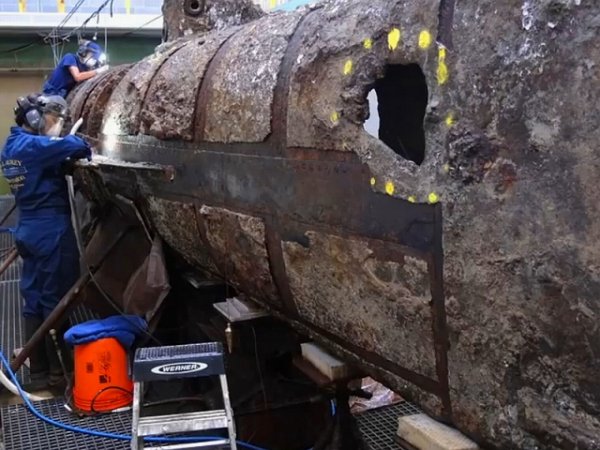

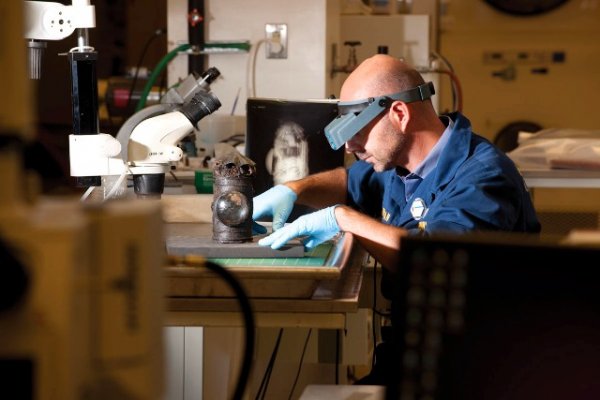

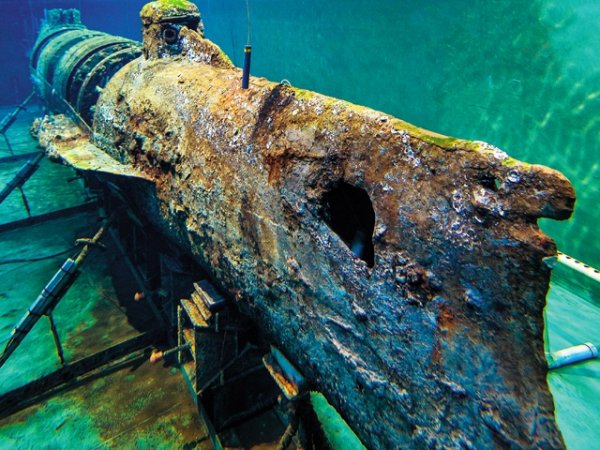

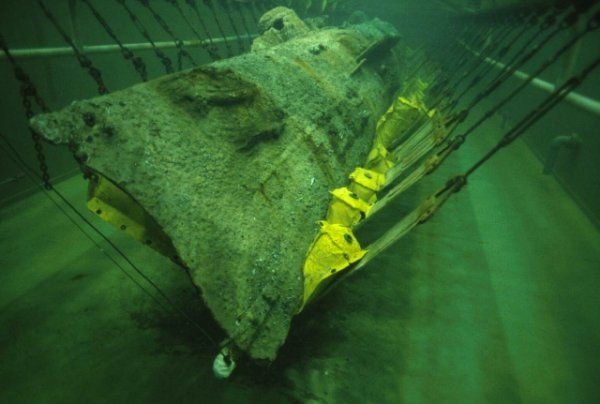

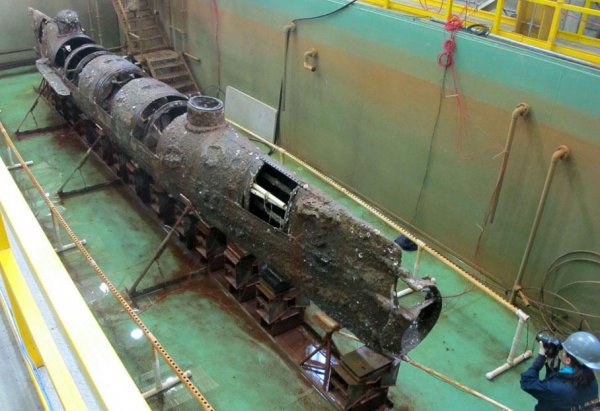

В мае прошлого года «Ханли» наконец-то была готова принять водные процедуры в растворе гидроксида натрия, дабы удалить все сторонние наросты и наслоения. Затем, в августе она прошла кропотливо проведённую вакуумную чистку.

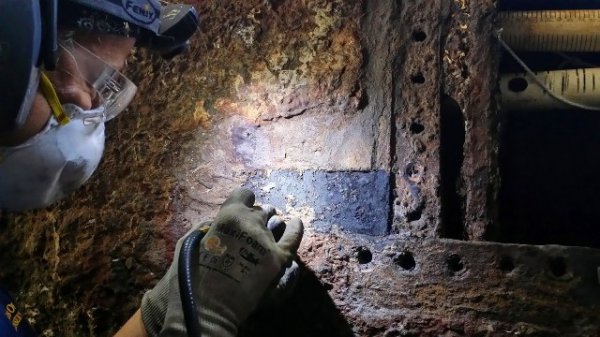

К настоящему времени около 70% внешнего корпуса прошли такую обработку. Необработанными остались только те зоны, которые представляются интересными для антропологов. Это те места, где были обнаружены останки членов экипажа и их личные вещи.

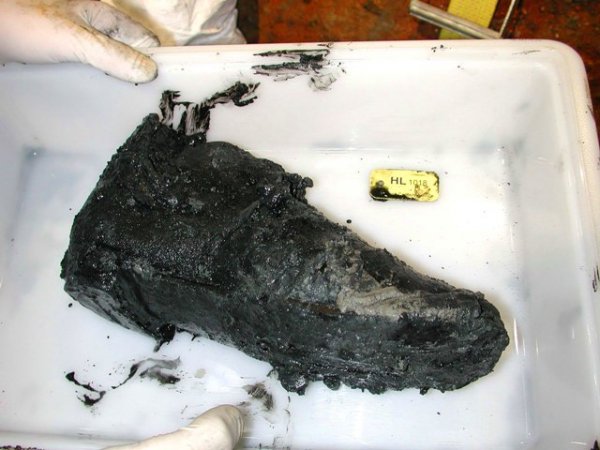

Среди них были: шёлковые платки, которые повязывались вместо галстука; ботинки; монетки; форменные пуговицы; золотые часы и перстень с гравировкой, принадлежавшие капитану корабля; остатки трубки для курения, всё ещё набитой табаком; бутылки, латунная керосиновая лампа (фонарь); компас и ещё много чего другого.
Общество друзей «Ханли» — это общественная некоммерческая организация, главная цель которой, реставрация и сохранение этого исторического судна. В ходе своей работы, команда реставраторов из Клемсонского университета (Clemson University) уже успела сделать ряд интересных открытий. Так, например, после очистки одного из участков корпуса они нашли там клеймо «C.N». Как полагают эксперты, это может быть аббревиатура одного из сталелитейных заводов, на котором были изготовлены материалы корпуса.

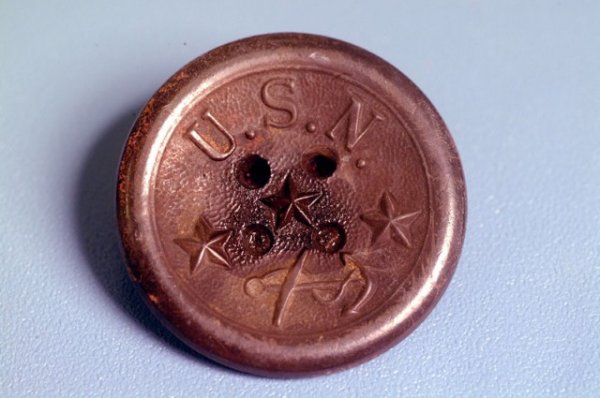

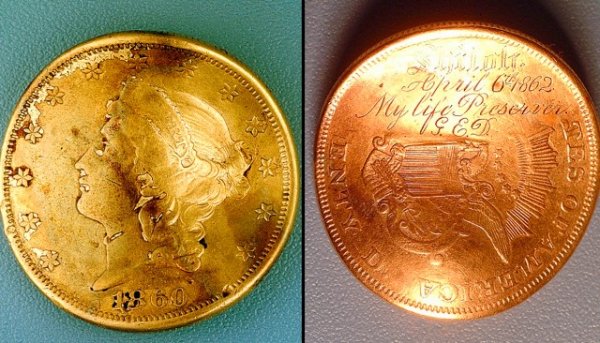

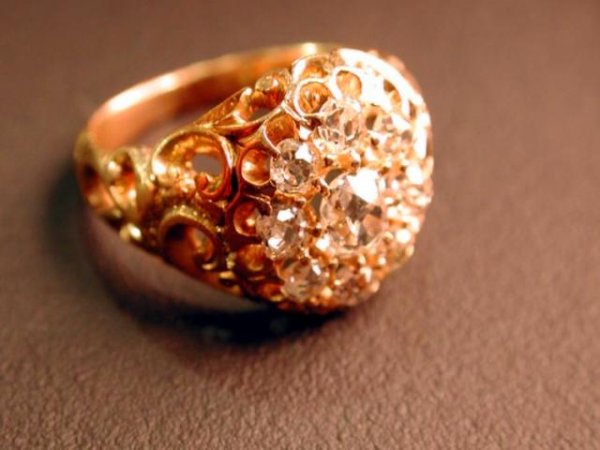

Кроме того, как добавляет Пол Мардикьян, они нашли ещё ряд интересных вещей, которые могут пролить свет на тайну гибели подводного корабля.
Я бы соврал, если бы сказал, что все её тайны уже раскрыты. Думаю, что ещё слишком рано об этом говорить. Перед нами субмарина, которая зачаровывает. Она словно Энигма, полная секретов.
Лодка была вооружена шестовой миной, содержащей 41 кг чёрного пороха, и прикреплённой на длинный деревянный шест, установленный в носовой части судна.
Как говорит Пол, учёные постепенно будут собирать воедино все элементы большого пазла, чтобы в конце концов выяснить все обстоятельства того, что именно произошло с двенадцатиметровой подлодкой в ту роковую ночь.
В апреле 2004 года тысячи людей, многие из которых были одеты в серые мундиры армии Конфедерации, а некоторые в синюю форму армии северян прошли похоронным маршем от старой береговой батареи Чарльстона до кладбища Магнолия, отдавая дань павшим героям давно минувших дней.
Уже потом это назовут последним днём Конфедерации.
