Револьвер самообороны «Le Protector» образца 1882 года

В 1882 некий оружейник и изобретатель Жак Тюрбио (J.E. Turbiaux) зарегистрировал патент на оружие, в котором патроны располагались радиально в цилиндрической обойме под названием «Le Protector» — «Защитник» (в Германии это был патент №21929, Англии, Бельгии, Италии и США патент №273644 от 06 марта 1883). В некоторых справочниках по оружию его относят к неавтоматическим пистолетам, что не вполне справедливо, если рассматривать устройство оружия, в то же время в патенте да и рекламе оружейных компаний середины 19 века и во Франции, и в США он значился как револьвер — «Protector Revolver». Что вполне справедливо если рассматривать конструкцию как револьвер с радиальным расположением патронов. Еще одним важным дополнением к классификации может послужить его американское наименование - Chicago Palm Protector (от англ. Palm – ладонь), наиболее близким к которому в русском языке будет «кулачный» револьвер (пистолет).

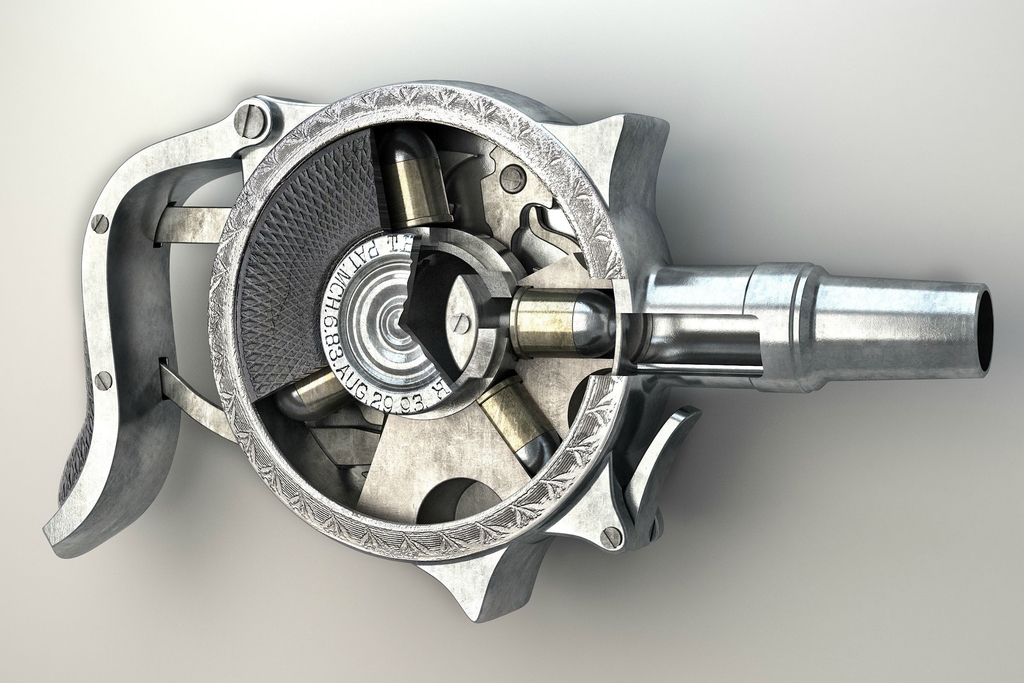

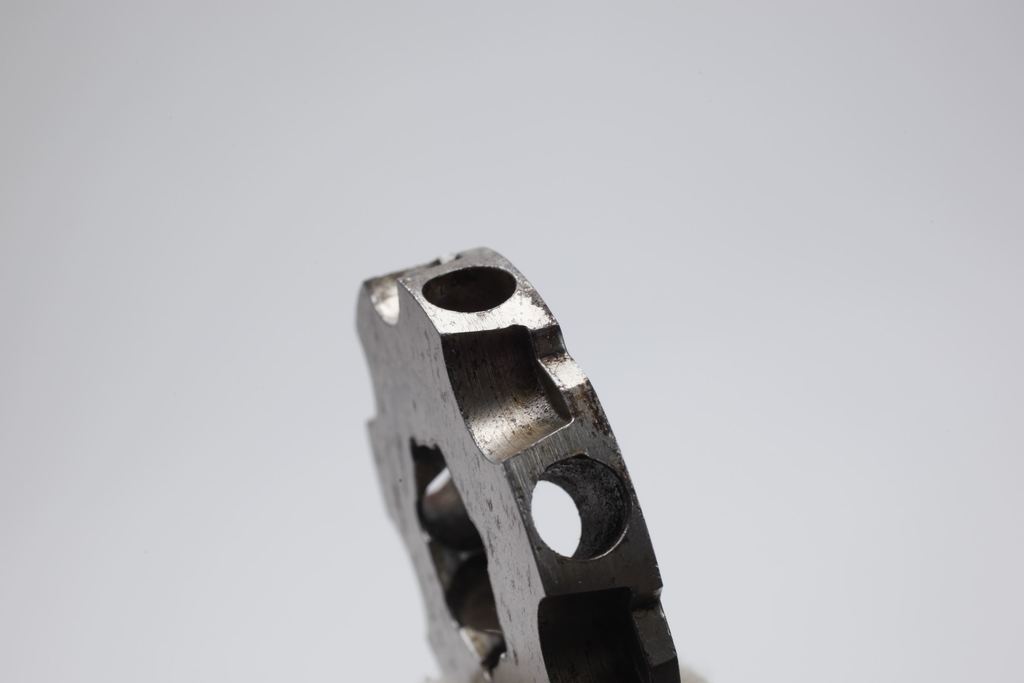

Револьвер имеет оригинальную форму в виде диска толщиной 125 мм, диаметром 50 мм. К диску крепится ствол, приливы для удобства удержания в руке, и рычаг ударно-спускового механизма расположенный с обратной стороны от ствола. Внутри корпуса оружия находится вращающийся блок ( для удобства будем так именовать плоский барабан с радиальным расположением зарядов ) с радиально расположенными каморами для снаряжения патронами.

Во Франции выпускались две разновидности пистолета:
• Большая модель: емкость блока 7 патронов, калибра 8мм (Turbiaux 8 мм или 8 мм Protector или даже 0,32 Protector), длина оружия 130 мм.
• Маленькая модель: емкость блока 10 патронов, калибр 6 мм (6 мм Turbiaux или Protector), длина оружия 110 мм.
Пистолет производился во Франции до середины 90-х г 19 века, в 1892 году лицензия на производство пистолета была продана нескольким американским фирмам. Питер Финнеган, предпринематель, который купил права в 1892 году, усовершенствовал револьвер
( патент получен в 1893 году). Эта версия отличается наличием триггера который располагался на приливе корпуса у ствола и выполнял роль предохранителя. Эту версию производили две американские компании : Ames Sword Company of Chicopee, Массачусетс и Chicago Firearms Co.
Питер Финнеган и AmesSwordCompanyзаключают контракт на производство оружия с условием доставить их в срок к открытию Чикагской колумбийской выставки (Chicago Columbian Exposition) в 1892 году. Однако Ames Sword Company срывает выполнение контракта. Финнеган подает в суд и выигрывает дело, отказавшись от поставки уже произведенных револьверов. В результате выпуск ограничивается только этой партией произведенной Ames Sword Company, реализацией которой самостоятельно занималась компания в соответствии с судебным решением, до утилизации последних в 1910-х годах.

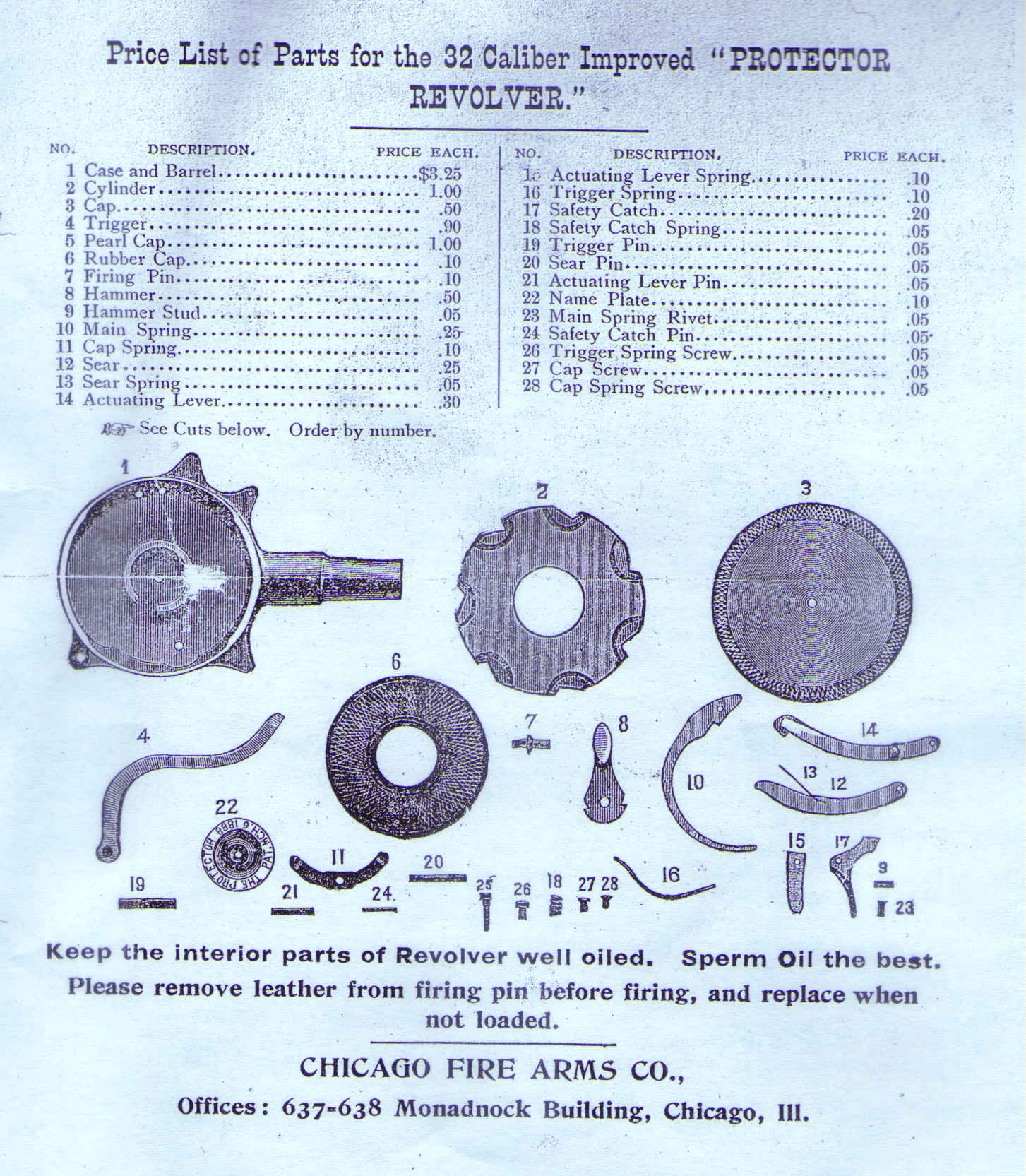

В свою очередь ChicagoFirearmsCo. под названием Chicago Palm Protector произвела примерно 12 800 экземпляров в начале 1890-х годов. Маленькие габариты и надежность оружия сделало этот пистолет довольно популярным, его легко было прятать и применять без предварительных манипуляций.
Кинематика револьвера Protector работала следующим образом: после нажатия на рычаг спуска, блок камор поворачивался, одна из камор вставала напротив канала ствола, при этом одновременно взводился и спускался ударник, который наносил удар по капсюлю патрона — происходил выстрел. После того как воздействие ладони на рычаг ослабевало, пружина приводила спусковой рычаг в исходное положение и оружие было вновь готово к стрельбе. Отдельные экземпляры оружия украшены изящным орнаментом, имеют хромированные поверхности, облагорожены вставками из слоновой кости или драгоценных пород дерева.

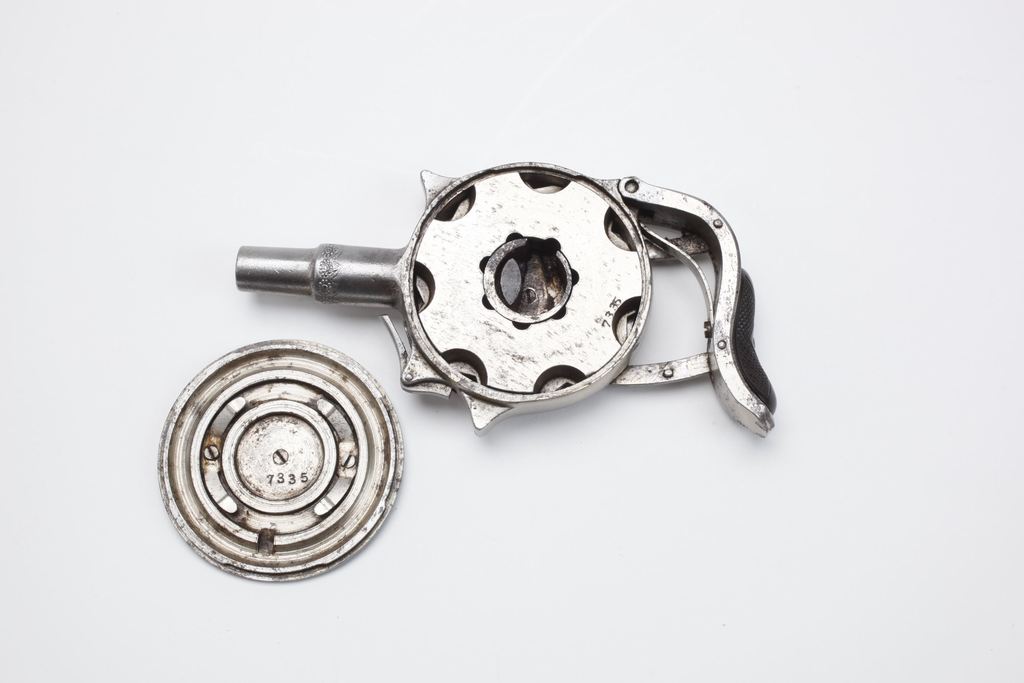

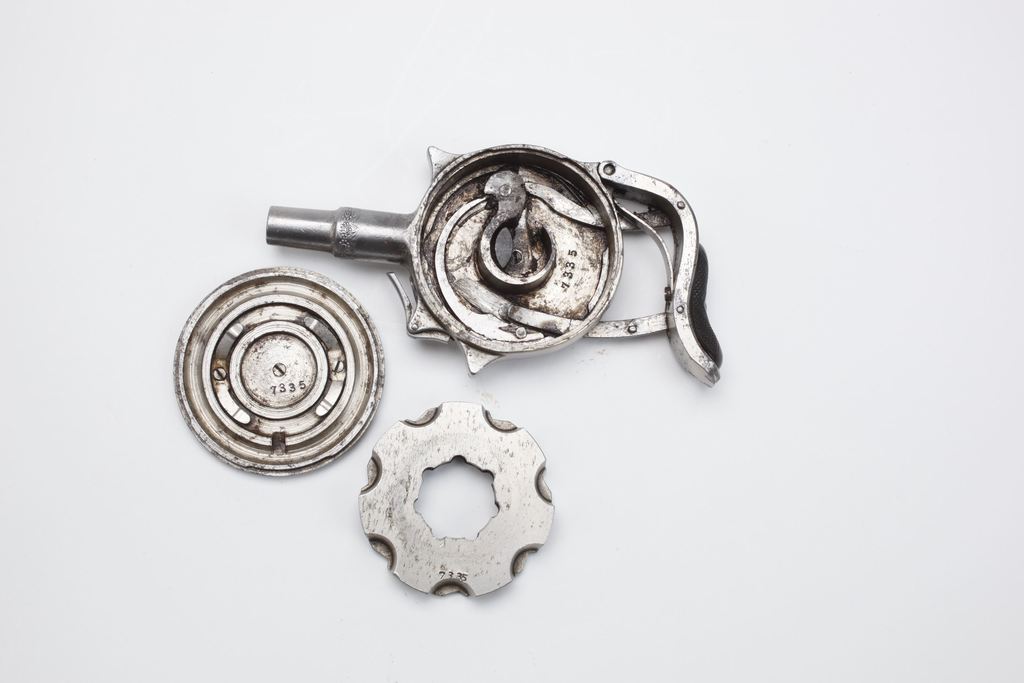

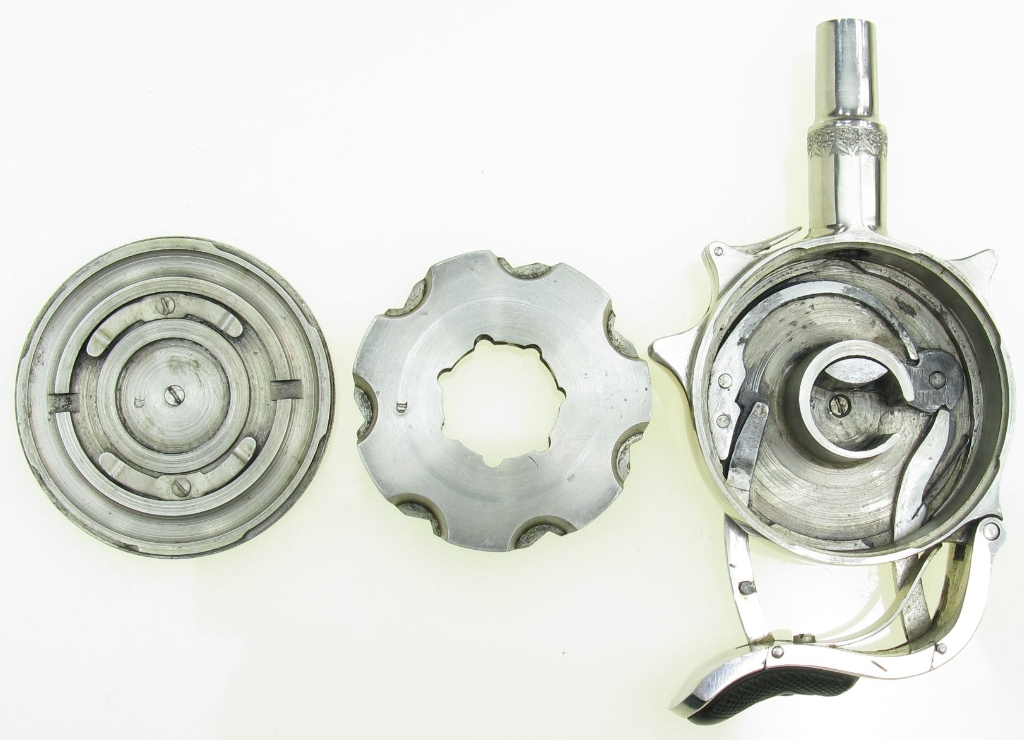

Для заряжания оружия, отвинчивается крышка с левой стороны корпуса, извлекается блок, в каморы которого вставляются патроны. Блок пистолета вмещал 7 патронов калибра 8 мм или 10 патронов калибра 6 мм, в зависимости от разновидности пистолета.
Удержание оружия в руке происходило таким образом: между средним и указательным пальцами помещался ствол, сам диск охватывался ладонью, так же ладонь упиралась в рычаг спускового механизма.



Как средство защиты Protector имел несомненное преимущество перед таким пистолетом как Дерринджер (Derringer), достаточно распространенным в то время, по количеству зарядов. Однако основным недостатком в конструкции револьвера являются то, что применяемые патроны должны быть очень короткими. Как следствие невысокая начальная скорость пули и ее поражающая способность. В американском обозначении .32 Rimfire Extra Short.

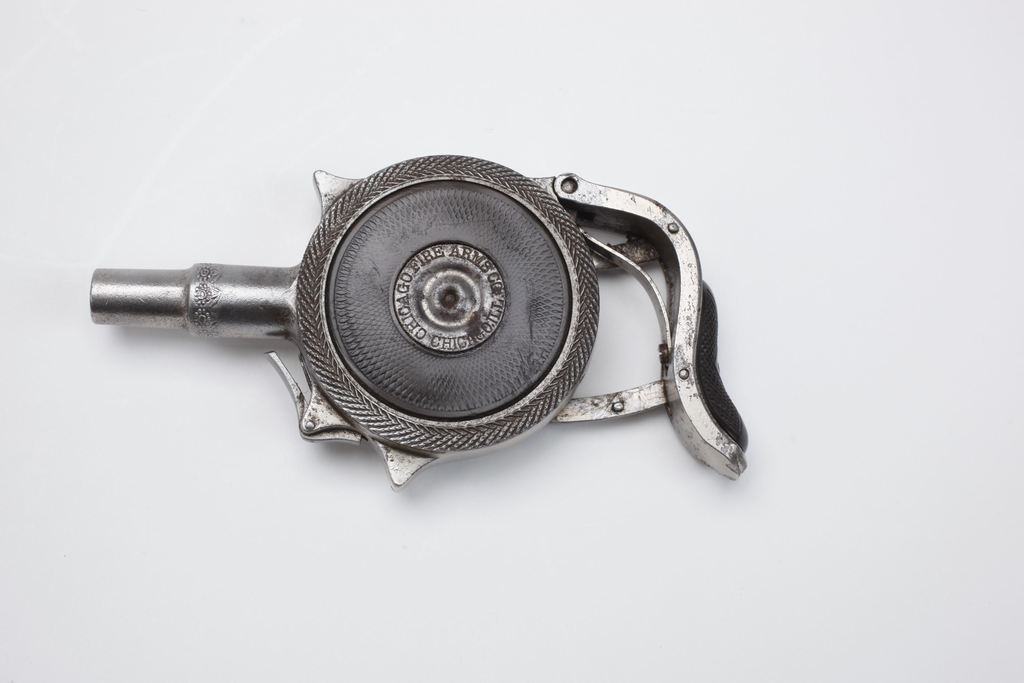

На поверхности оружия чаще всего встречаются маркировочные обозначения в виде заводского номера, маркировки патента и названия фирмы изготовителя:
• «CHICAGO FIRE ARMS CO CHICAGO ILL»
• «THE PROTECTOR PAT. MCH. 6.83 AUG 29.93»
• «LE PROTECTOR SYSTEME E. TURBIAUX»
• «EN FRANCE ET A ETRANGER PARIS B S.G.D.G.» и другие.

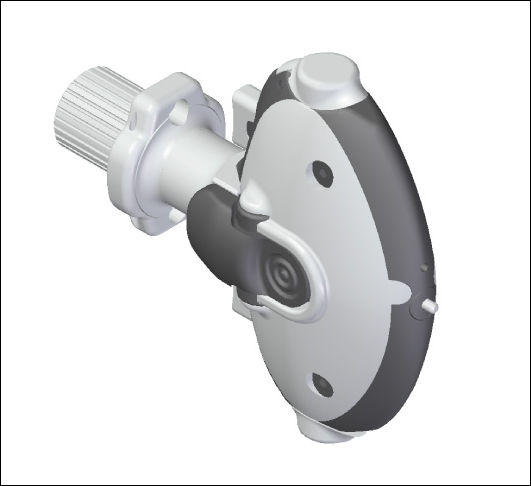

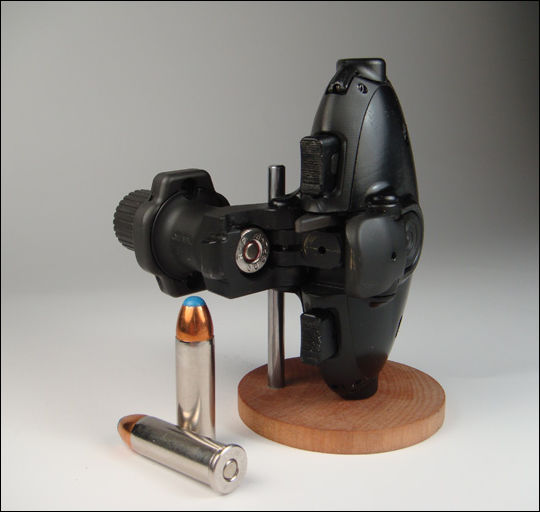

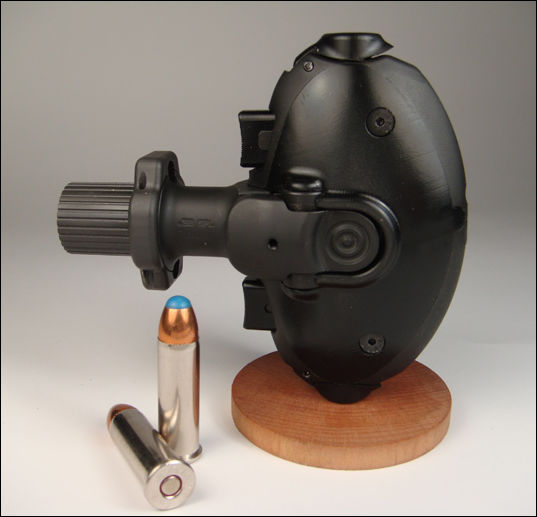

Казалось бы эпоха «кулачных» пистолетов миновала, однако в конце 2011 года в США планировалось поступление в свободную продажу очень интересного однозарядного пистолета для самообороны Palm Pistol. Рассмотрим это изобретение поближе.
Итак, разработчики позиционируют Palm Pistol как средство самообороны скрытного ношения, которое в экстремальной обстановке позволит обороняющемуся остановить налетчика. Как следует из названия пистолета (Palm в переводе с англ. ладонь) пистолет легко умещается в ладони. Усилие нажатия для произведения выстрела всего 4,5 кг. Столь малое усилие, по мнению разработчиков необходимо для сохранения направления пистолета на цели. Кроме того, малое усилие позволяет использовать оружие пожилым людям или не обладающих нормальной силой рук. Пистолет имеет индикатор, показывающий заряжен он или нет и индикатор готовности к стрельбе. Вес незаряженного пистолета составляет 375 грамм.


Пистолет Palm Pistol рассчитан под патрон калибром 9 мм (.38 Special) и может оснащаться компактным лазерным целеуказателем и другими аксессуарами.
