Приспособление для кладки кирпича своими руками

Приспособление предназначено для кладки кирпича с тем, чтобы соблюдать одинаковую толщину шва. Благодаря такой очень простой и нехитрой конструкции Вы сможете без труда сделать красивую и очень ровную кладку с соблюдением всех расстояний между кирпичами. Более того, приспособление существенно облегчает и ускоряет работу.

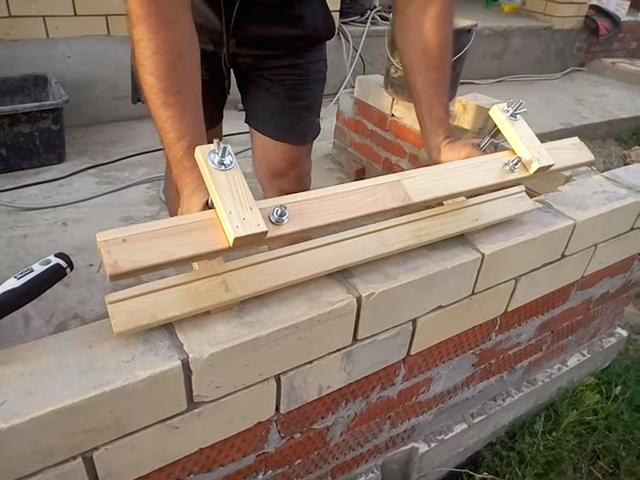

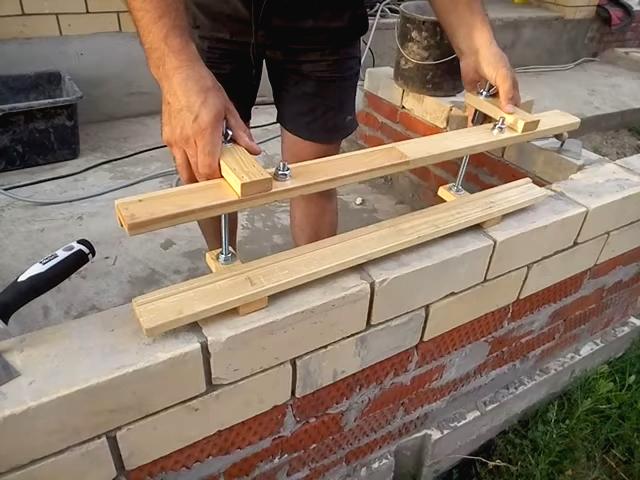

Конструкция

Приспособление состоит из:

• двух планок горизонтальных 11х25 мм;
• двух планок горизонтальных 19х40 мм;
• четырех планок вертикальных 19х40 мм;
• двух шпилек диаметром 10 мм с барашками, болтами и гайками, с помощью которых соединены вертикальные планки;
• двух винтов со шляпками диаметром 20 мм с гайками и шайбами;
• финишных гвоздей 40 мм для крепления деталей (концы гвоздей с внутренней стороны потребуется кусачками откусить).

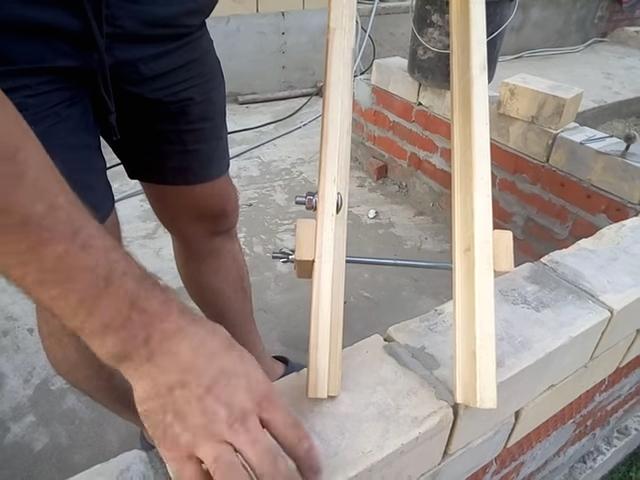

Общая длина конструкции 850 мм. Горизонтальные планки крепятся в форме буквы Г. Участки от края до вертикальных планок – 130 мм. Высота вертикальных планок над уровнем всей конструкции составляет 100 мм. Такая высота выбрана с тем, чтобы при кладке кирпича нитка проходила на 15 мм выше вертикальных планок и не мешала использованию приспособления. Для установки вертикальных планок с внутренней стороны приспособления потребуется в горизонтальной планке 11х25 мм стамеской выбрать два паза.
Все деревянные детали изготовлены из клееного соснового бруса. Для предотвращения поглощения влаги из раствора поверхность покрывается лаком.

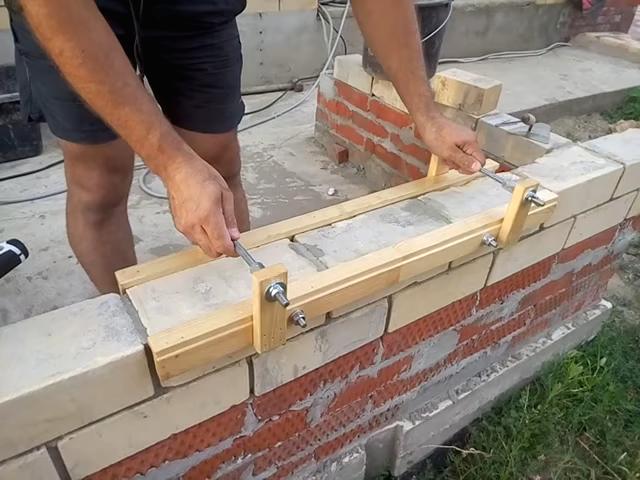

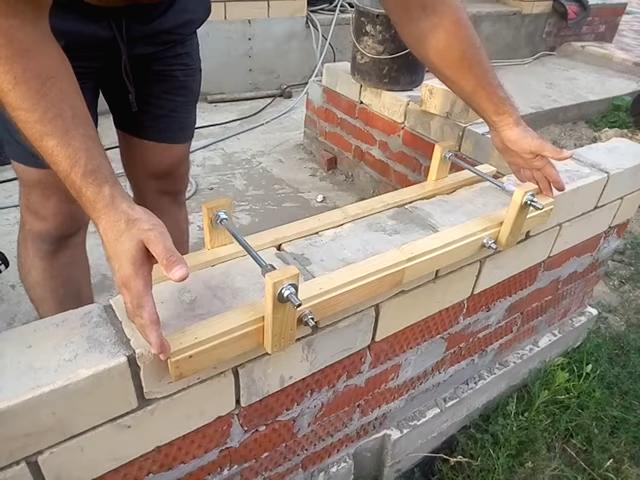

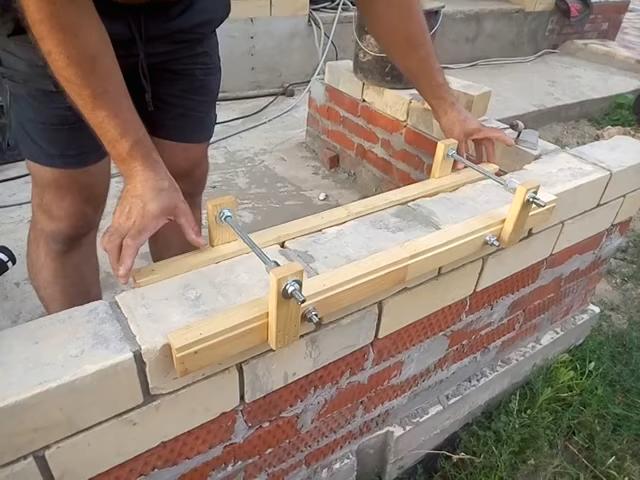

Примечание: с помощью барашков на шпильках можно регулировать ширину конструкции и работать с более широким или узким кирпичом. Внутренняя часть закреплена намертво, двигаться может только наружная сторона приспособления.

Особенности данной конструкции

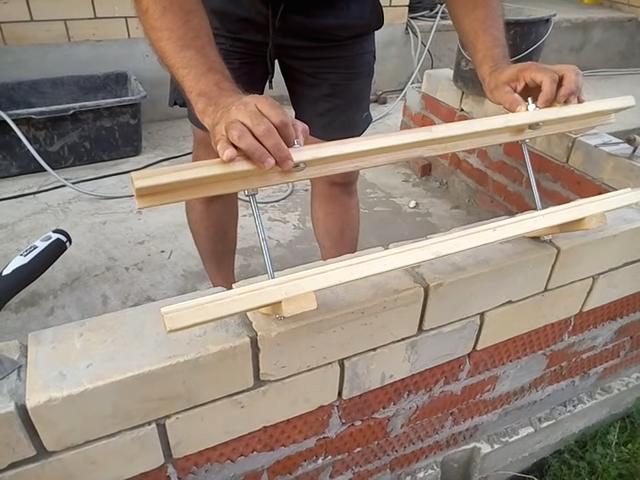

Доработка конструкции, предлагаемой на YouTube канале пользователем Nivok111, заключается в следующем. Внутренняя планка 11х25 мм крепится с минимальным заходом на кирпичную кладку, чтобы только обеспечить упор на кладке при работе. Вторая (наружная) планка крепится с максимально возможным заходом в 13-15 мм.

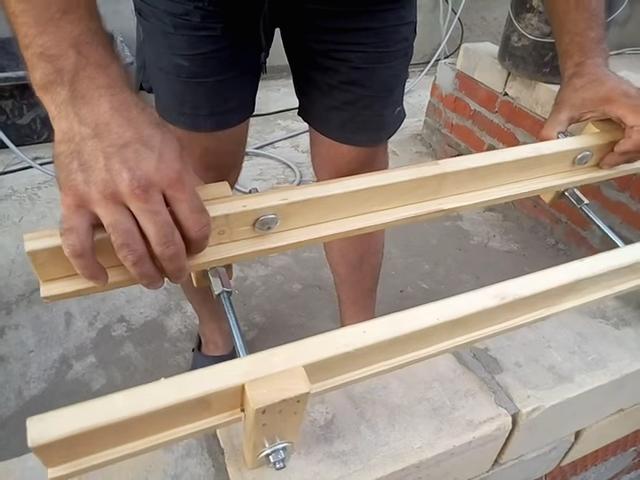

На наружной стороне приспособления на расстоянии 30-40 мм от края вертикальных планок через просверленные отверстия вставляются шляпками внутрь винты. С помощью шайб, которые потребуется подкладывать или убирать, винты позволяют регулировать глубину шва практически от 0 до 15 мм.

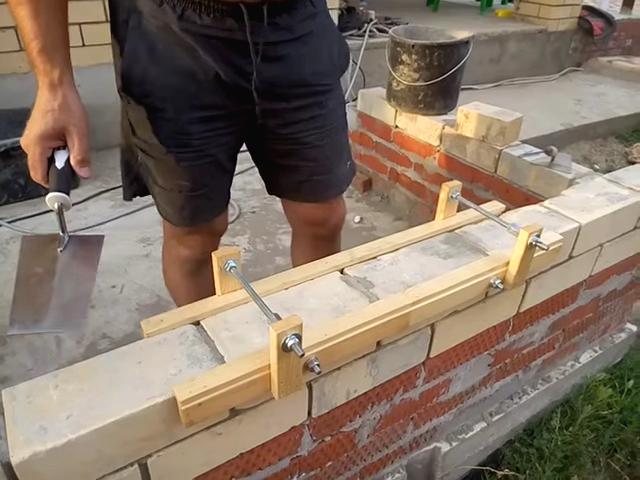

Способ работы

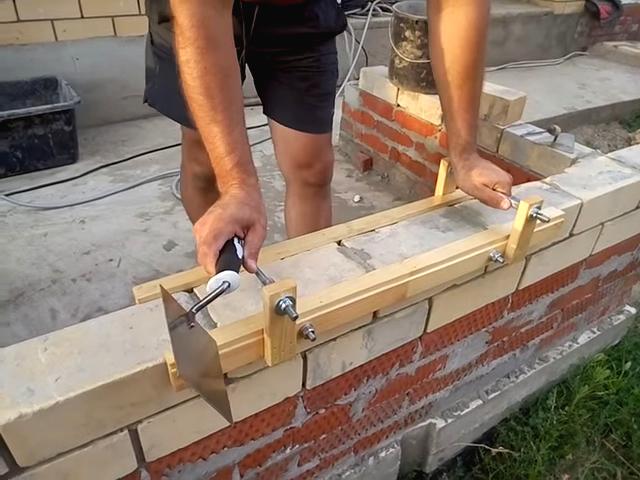

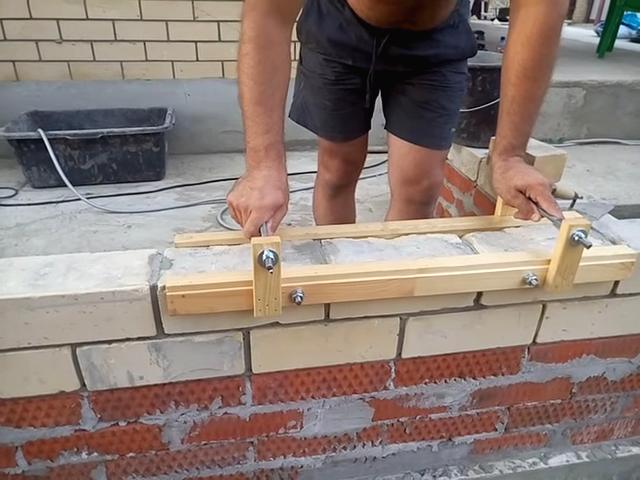

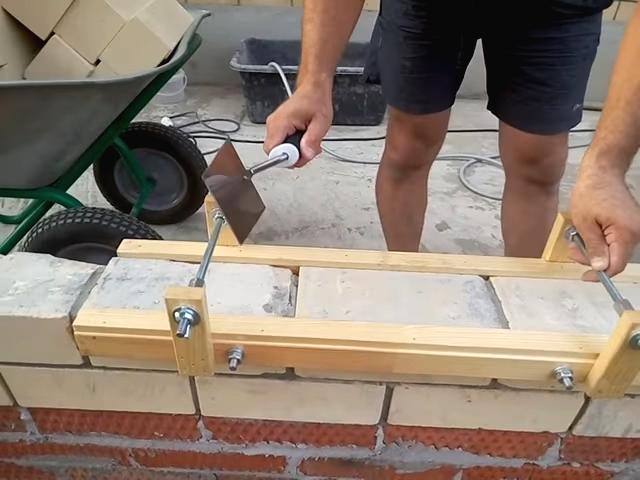

Высота возвышающихся над кладкой горизонтальных планок составляет 11 мм. Раствор накладывается на кладку, разравнивается по уровню планок, после чего приспособление протягивается дальше. Вылеты от вертикальных планок на краях приспособления необходимы для выполнения работы на краю кирпичной стены.
