Экскурсия на угольную электростанцию
«Первенец КАТЭКА» — так называют Берёзовскую ГРЭС — одну из восьми угольных электростанций, каждая мощностью по 6 400 МВт, которые должны были быть построены в рамках советского проекта. Выглядит она внушающе и имеет ряд уникальных особенностей.
Отправляемся на экскурсию на угольную электростанцию — самую мощную тепловую электростанцию Красноярского края.
Фотографии и текст Вадима Махорова
Этот проект не был реализован в полную меру, как и многие другие масштабные советские стройки. На угольной электростанции было построено 2 из 8 энергоблоков и лишь сейчас достраивают третий. Не смотря на то, что станцию не возвели в те размеры, в которые предполагалось, она выглядит внушающе и имеет ряд уникальных особенностей, как уже говорилось.
Станция является градообразующим предприятием города Шарыпово (Красноярский край). Главный вид на станцию:
Работы по созданию станции начались с того, как в 1975 году Министерством энергетики СССР был издан соответствующий приказ.
Первоначально технический проект Березовской ГРЭС предполагал строительство восьми энергоблоков по 800 МВт каждый. Пуск первого энергоблока состоялся 1 декабря 1987 года, второй был пущен в апреле 1991 года. В 1993 году финансирование строительства было приостановлено, и третий блок остался недостроенным. Реальные перспективы завершения его строительства появились в 2007 году. В 2011 году работы по строительству третьего энергоблока возобновились. В начале 2015 года он будет сдан в эксплуатацию.
Вид на станцию с 7000 метров:
Сегодня Берёзовская ГРЭС — самая мощная тепловая электростанция Красноярского края. Суммарная установленная мощность двух энергоблоков — 1600 МВт. Станция производит 6% электроэнергии объединённой энергетической системы Сибири, в составе которой она работает. Её доля в энергобалансе Красноярского края составляет 18-20%.
Станция имеет несколько отличительных особенностей. Одна из них — это уникальная схема поставки топлива. Бурый уголь поступает на станцию напрямую с Берёзовского месторождения двумя 15-километровыми открытыми конвейерами. При проектной производительности разреза в 55 млн тонн угля в год, за час на ГРЭС поступает 4400 тонн угля.
Конвейерные ленты:

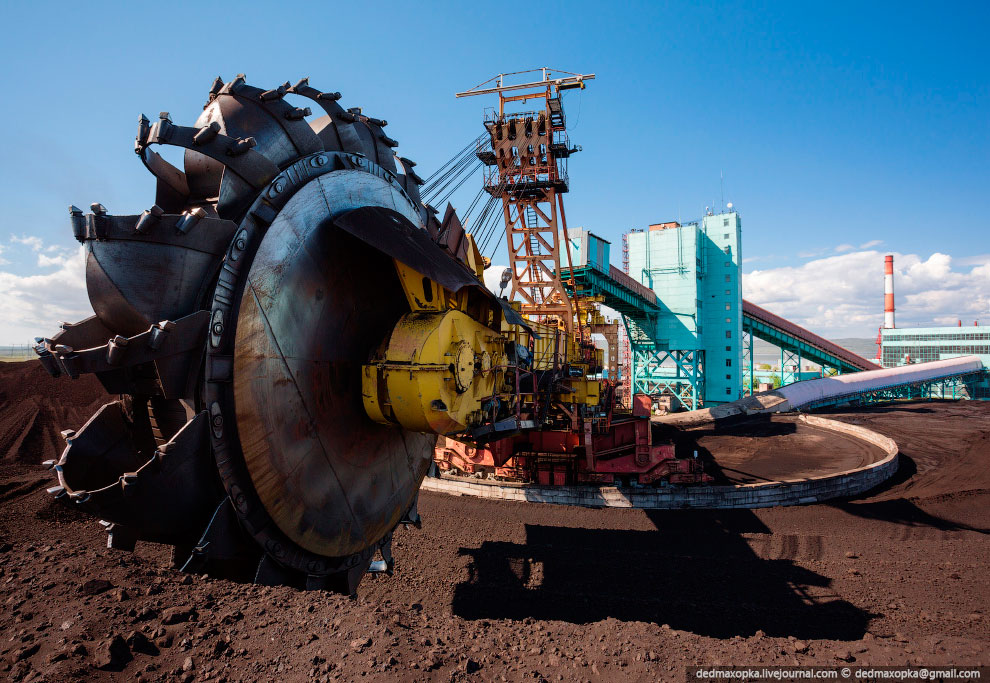

На угольном складе работают достаточно крупные машины. Одна из них — это роторный экскаватор.
Таких решеток на угольном складе много, туда ссыпается уголь, который попадает в бункера, а дальше на конвейерные ленты, ведущие к топкам.
ТТХ экскаватора я нигде не нашёл, но могу с чистой совестью сказать, что он огромный.
Траектория, по которой ездит экскаватор:
Ротор крутится и ковши загребают уголь на конвейерную ленту, расположенную в стреле экскаватора:
Панорама угольного склада с видом на станцию:
Трактор, разравнивающий конус:
Вернёмся к особенностям станции. На Берёзовской угольной электростанции впервые в России был освоен паровой пылеугольный котёл. Вид на котёл сверху. Высота котла 106 метров! Паропроизводительность — 2650 тонн/час:
Ещё одна особенность станции — дымовая труба, высота которой составляет 370 метров, это делает её самой высоким промышленным объектом в России и 5-ой по высоте трубой в мире. Ходит слух, что трубу хотели строить выше, но против этого выступили японцы, так как побоялись, что сажа будет долетать до них:
Таких труб должно было быть две. Да и вся станция должна была выглядеть так:
Машинный зал, в котором находятся две турбины, каждая мощностью по 800 МВт:
Блочный щит управления. На станции работает чуть больше 1000 человек, не считая строителей третьего энергоблока:
На данный момент на станции проводят ремонт одной из турбин, поэтому на монтажной площадке кипит работа:
На трубу попасть мне не удалось, поэтому пришлось довольствоваться крышей энергоблока, высота которого 120 метров. На фото видны топливные тракты:
Электрофильтры, которые задерживают золу:
Станция не оборудована градирнями — для охлаждения используется Берёзовское водохранилище на реке Береш (подбассейн Чулыма, бассейн Оби):
Водоотводящий канал. Туда в последствие мы зашли на небольшом буксире:
Вид на станцию с водохранилища:
Берёзки на фоне Берёзовской угольной электростанции:
И самое интересное для меня было — это строительство третьего энергоблока. Масштабы конструкций впечатляют:
На фотографиях строительство нового котла, который тоже будет высотой 106 метров. Сейчас это просто 120-метровый ангар с металлоконструкциями:
Когда третий энергоблок введут в эксплуатацию, мощность станции возрастёт до 2400 МВт:
Несколько фотографий угольной станции:
На закате:
Это была экскурсия на угольную электростанцию Берёзовскую в Красноярском крае.
