Самый большой телескоп в Евразии
Попасть в это место в горах Карачаево-Черкесии я хотел очень давно. И вот, наконец, моя маленькая мечта — увидеть в действии Большой Телескоп Специальной астрофизической обсерватории РАН России, — сбылась! Я, конечно, и раньше слышал о крупных размерах телескопа, процесс строительства которого продолжался 15 лет, но когда я стал рядом с ним, и это уникальное сооружение не поместилось в мой объектив «фишай», был реально изумлен! Мы побывали и в подземной части обсерватории, также я сделал несколько снимков с воздуха.
Фотографии и текст Тимура Агирова

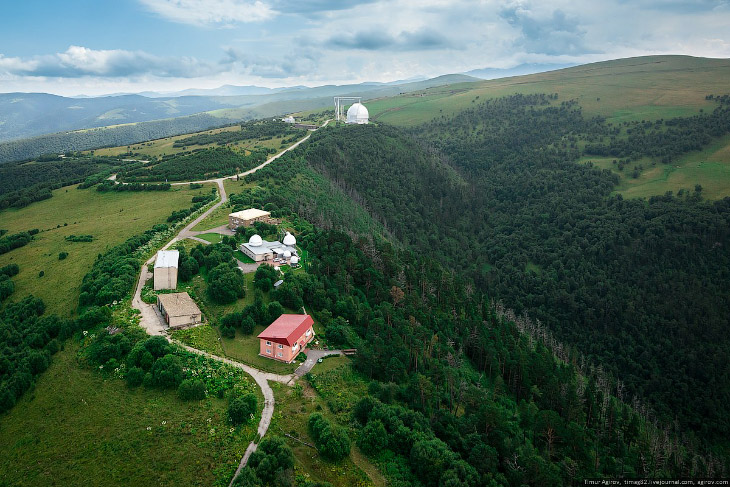

1. В долине реки Большой Зеленчук, около Нижнего Архыза, в 60-е годы прошлого века был построен научно-исследовательский институт, Специальная астрофизическая обсерватория Российской академии наук. Главной площадкой для наблюдения стало место на высоте 2 100 метров возле горы Пастухова.
2. Здесь расположен Большой телескоп Альт-азимутальный (БТА), с диаметром монолитного зеркала 6 метров.

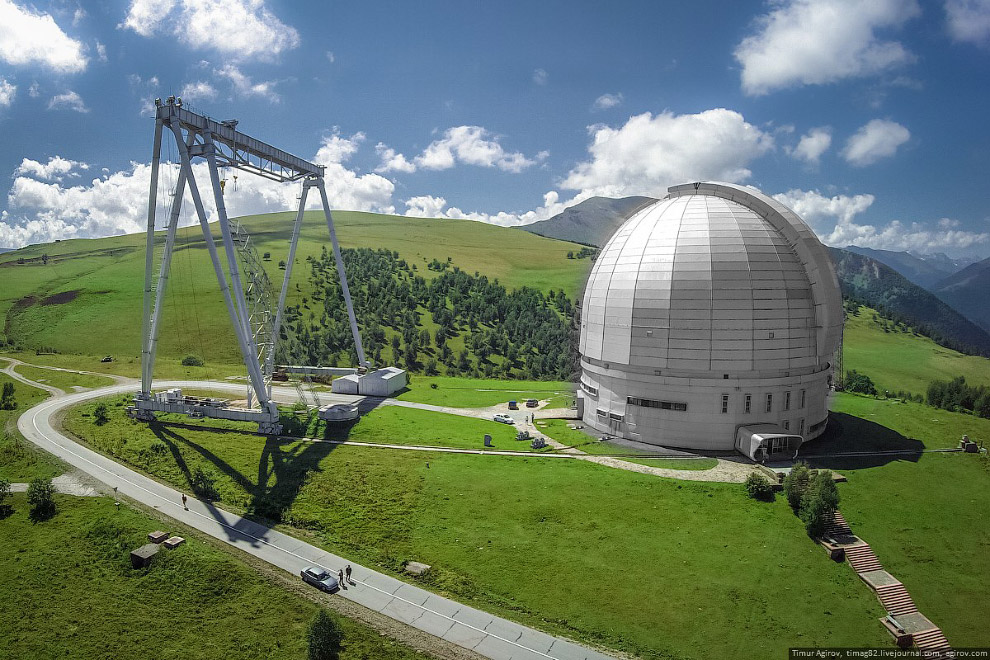

3. Слева от телескопа — специальный кран, который использовался при строительстве башни и телескопа.

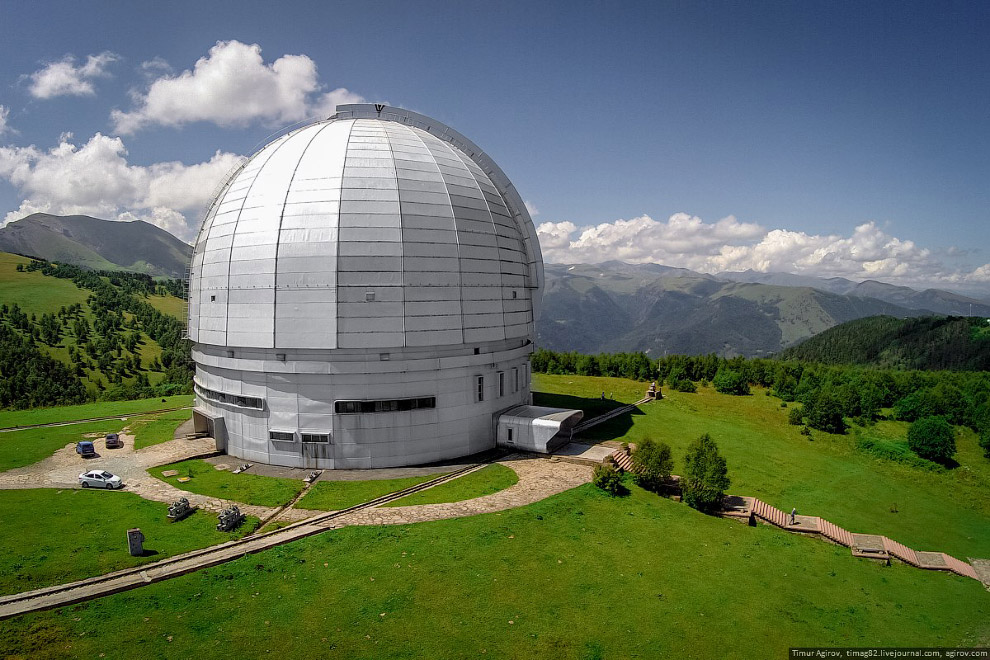

4. Высота купола телескопа — более 50 метров, он выполнен из алюминия.

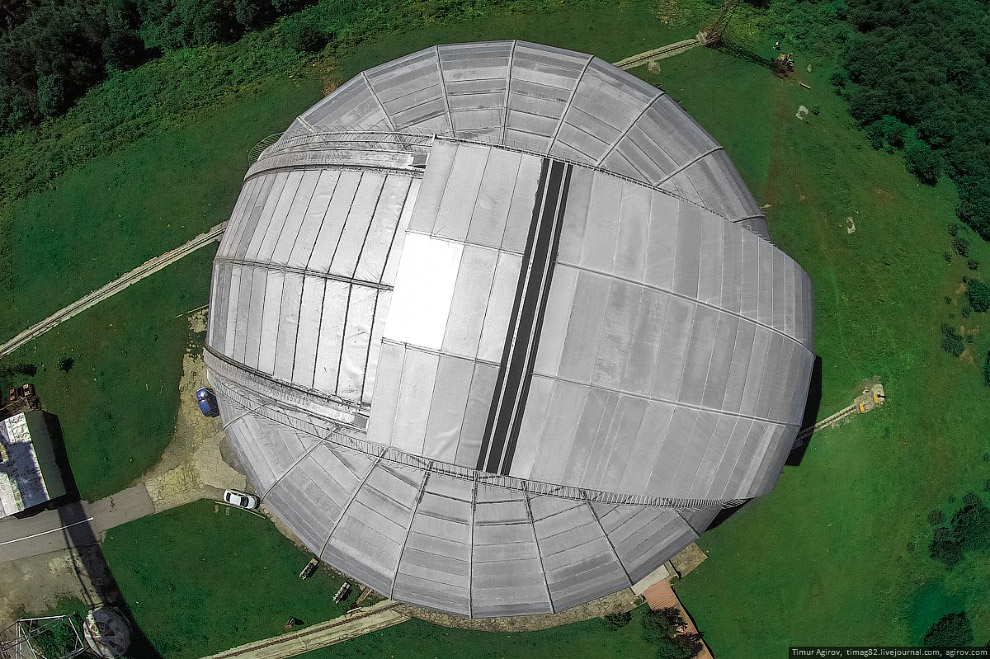

5. Диаметр купола — около 45 метров. Шторка в центре отодвигается наверх, обеспечивая наблюдения. Сам купол при этом может вращаться вокруг своей оси.

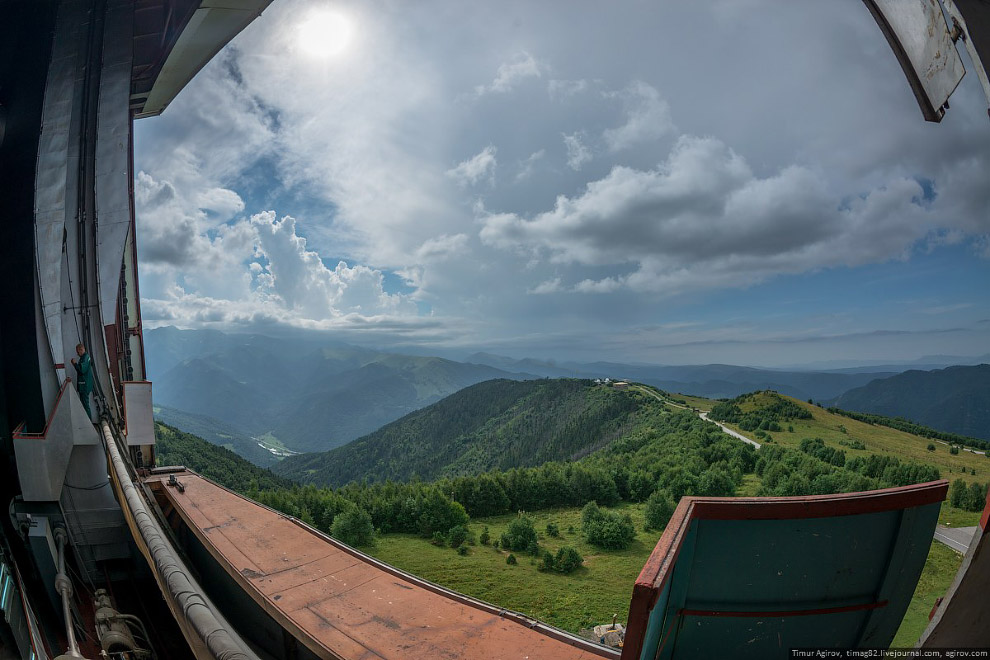

6. Такой вид раскрывается с вершины купола.
7. Войдем внутрь телескопа.

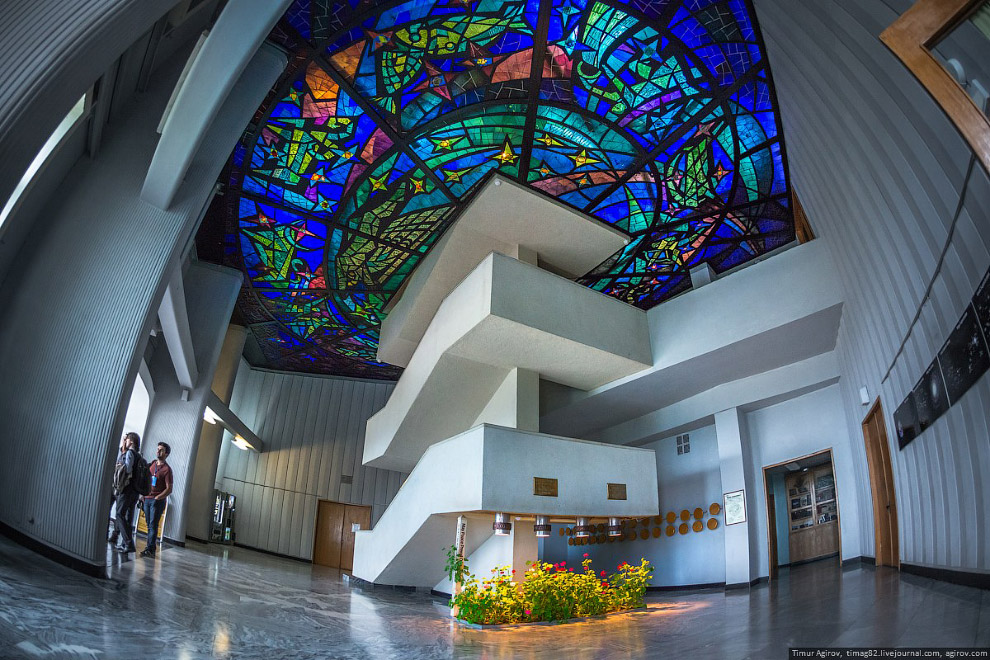

8. В этом зале туристам рассказывают об истории обсерватории, чем она занимается. Решение о постройке телескопа с шестиметровым зеркалом было принято в 1960-м году. Несколько лет продолжалось проектирование и строительство, в том числе более трех лет изготавливалось зеркало, и в 1975-м году обсерватория была введена в строй.

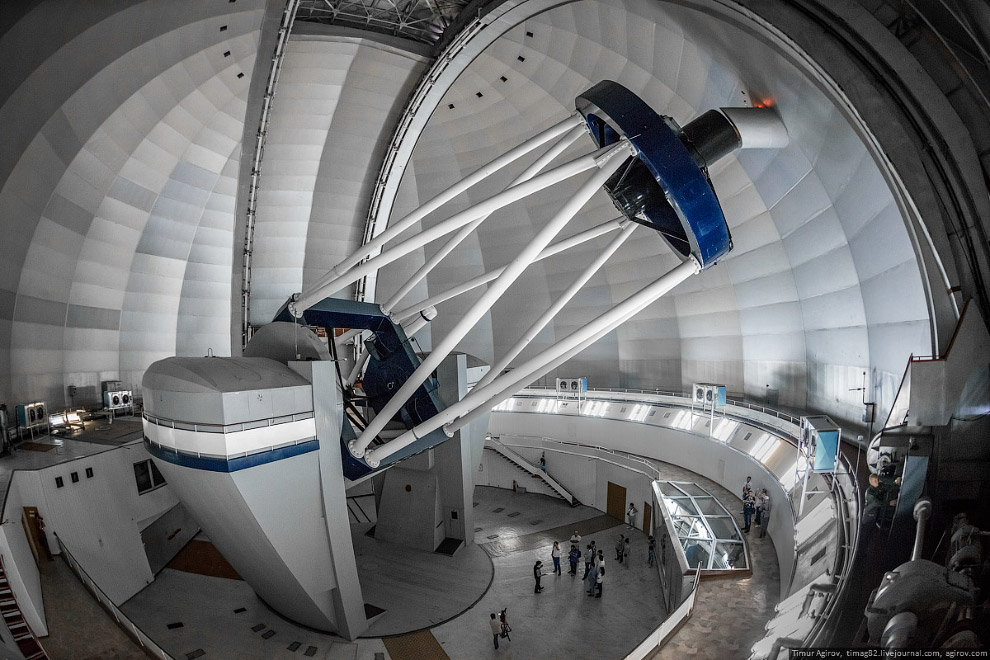

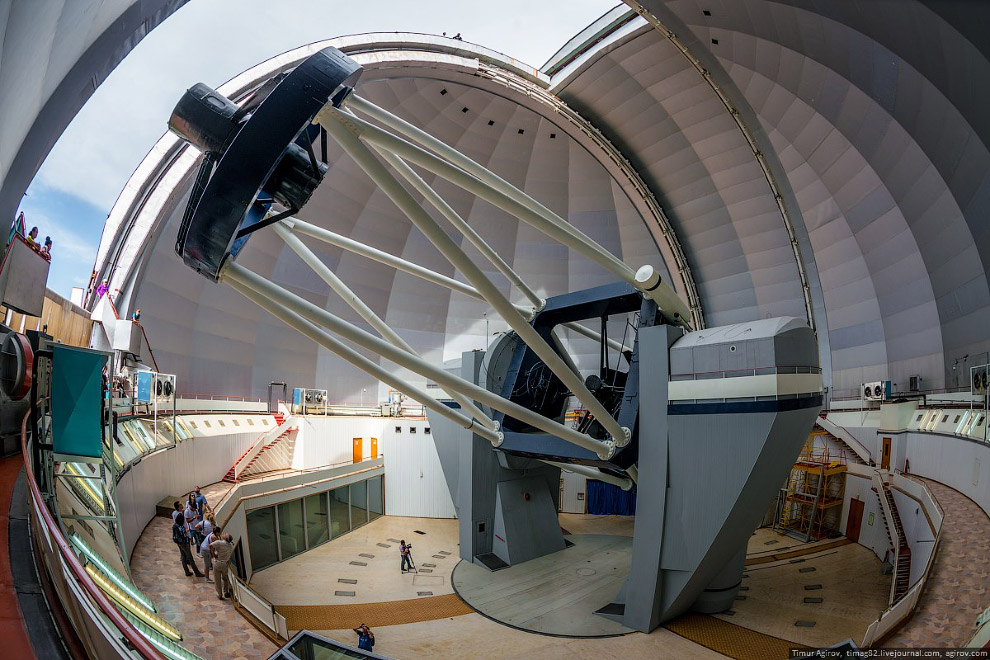

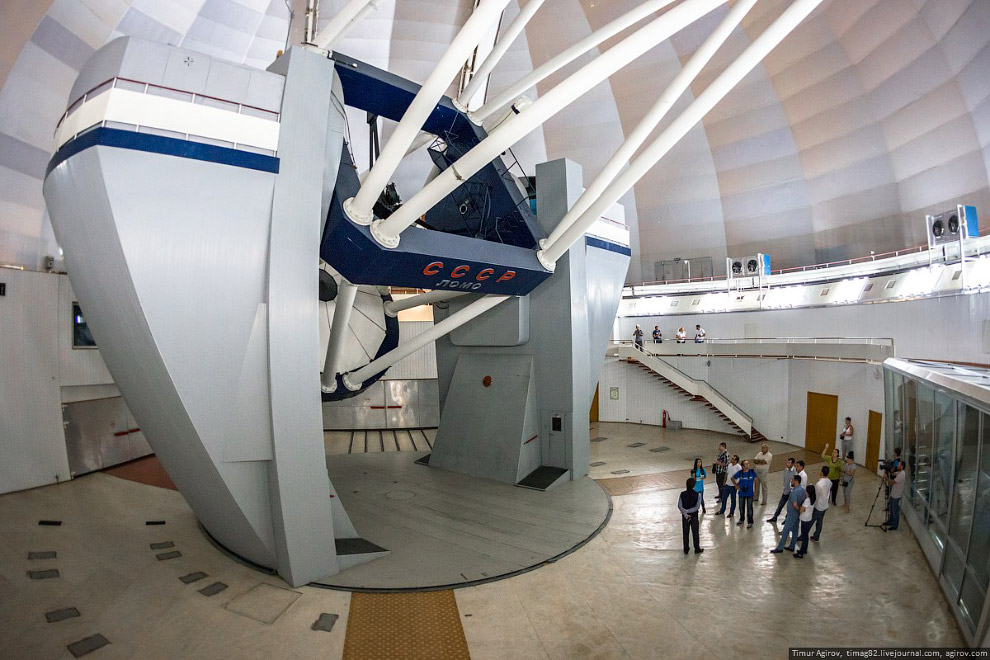

9. Размеры телескопа поражают. То, что видите на фото, это нижняя круговая платформа, на которой закреплено зеркало. Эта махина весом в 650 тонн может плавно двигаться вокруг своей оси.
10. Свет от зеркала собирается, концентрируется и отражается в верхнюю часть телескопа, где расположено первичное приемное устройство. Фокусное расстояние телескопа в итоге — 24 метра! Но если использовать дополнительное зеркало, отбрасывающее свет назад, а потом в один из боковых фокусов, то фокусное расстояние увеличивается до 180 метров!

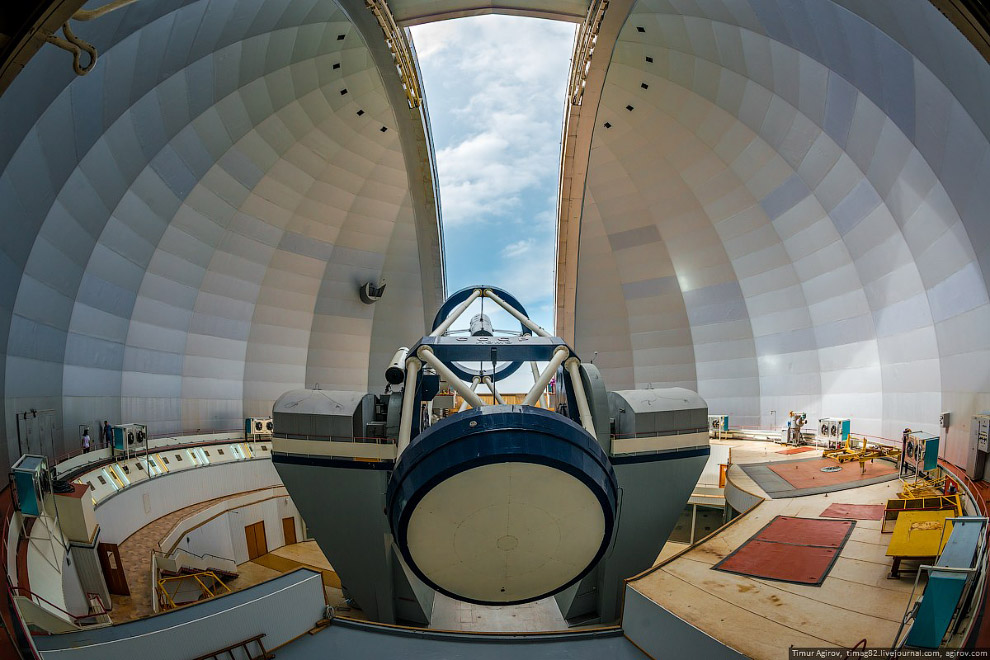

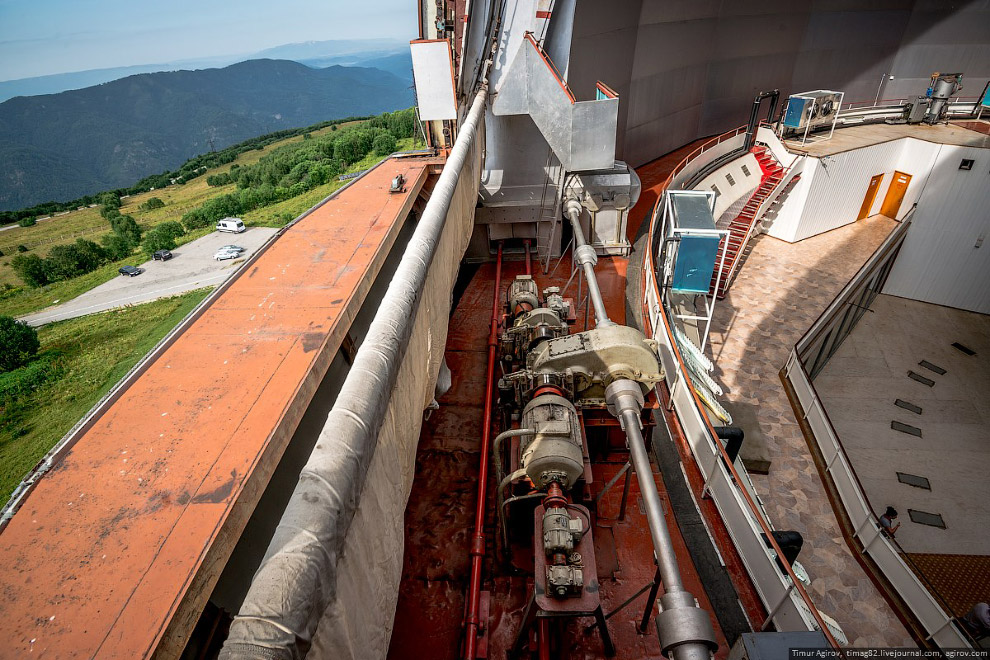

11. Нам повезло, при нас купол открыли и показали работу телескопа в действии! Внизу видны механизмы, которые открывают створку.
12. Купол, кстати, внутри полый, по лестницам можно подняться к верхней точке телескопа.
13. Вид от телескопа.
14. На купол можно забраться по специальным лестницам.
15. На следующих двух снимках телескоп медленно беззвучно разворачивается.
16.
17. Створки зеркала медленно раскрываются…

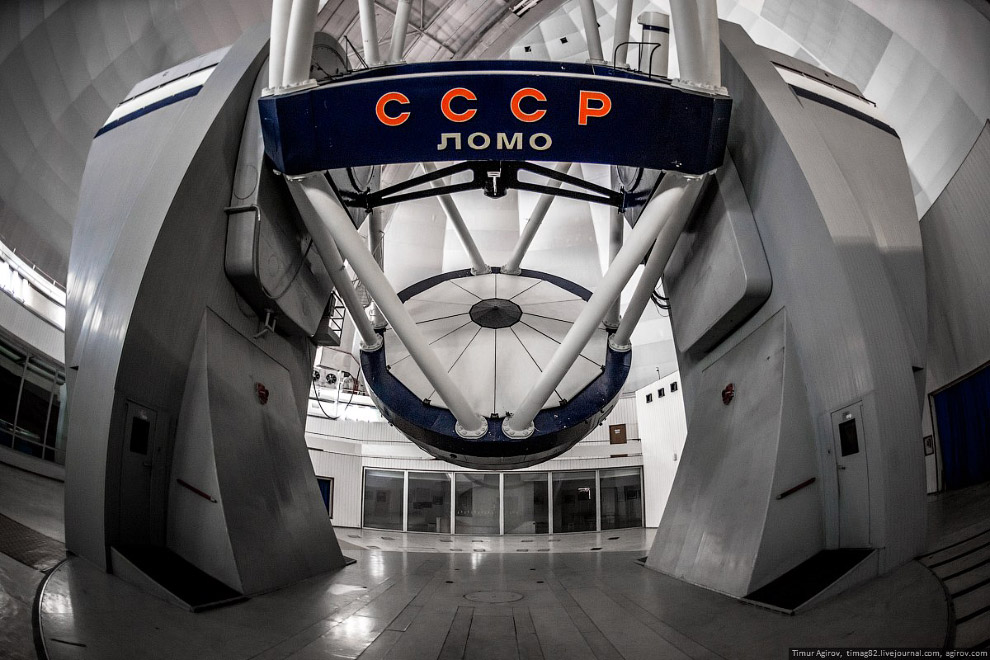

18. Раньше внутри верхней части, напоминающей стакан, сидел человек, который принимал сигнал. Сейчас это делает электроника, а сигнал передается в рабочие помещения.

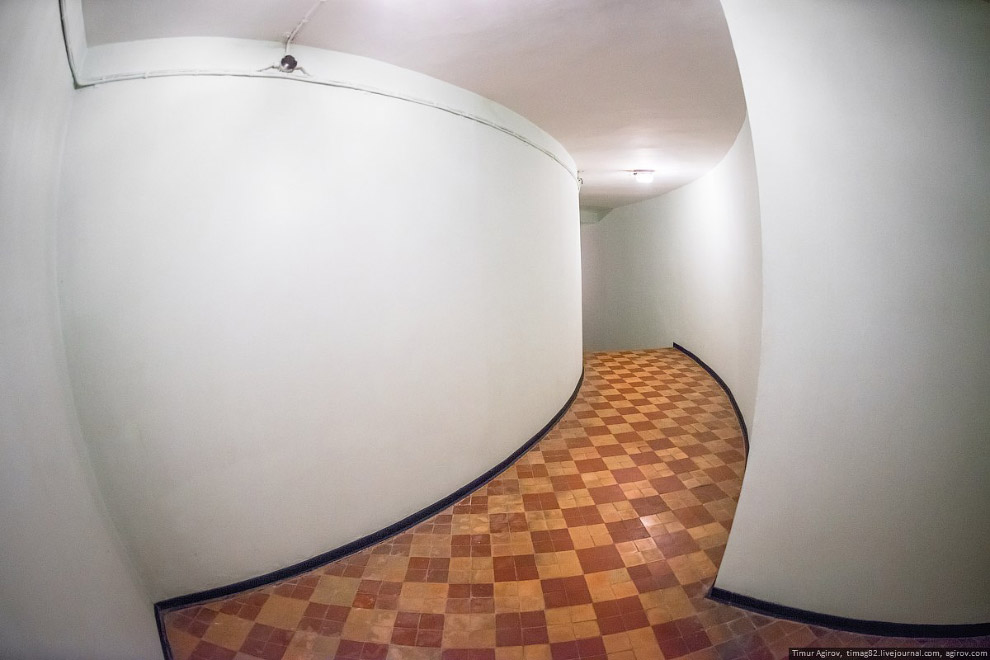

19. После демонстрации работы телескопа мы спустились на нижние этажи, чтобы посмотреть какие устройства обеспечивают его работу.
20. Телескоп закреплен на опорно-поворотной платформе с девятиметровой вертикальной осью. Верхнюю часть платформы мы видели выше, — это круг диаметром 12 метром, а ниже он переходит в сферическое кольцо, которое выполняет роль подшипника.

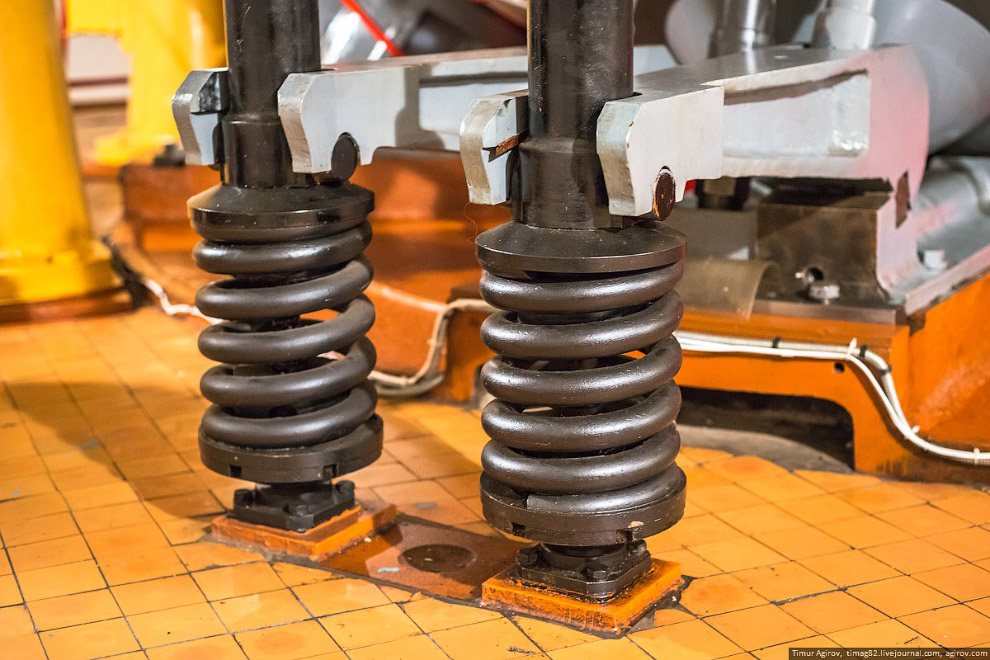

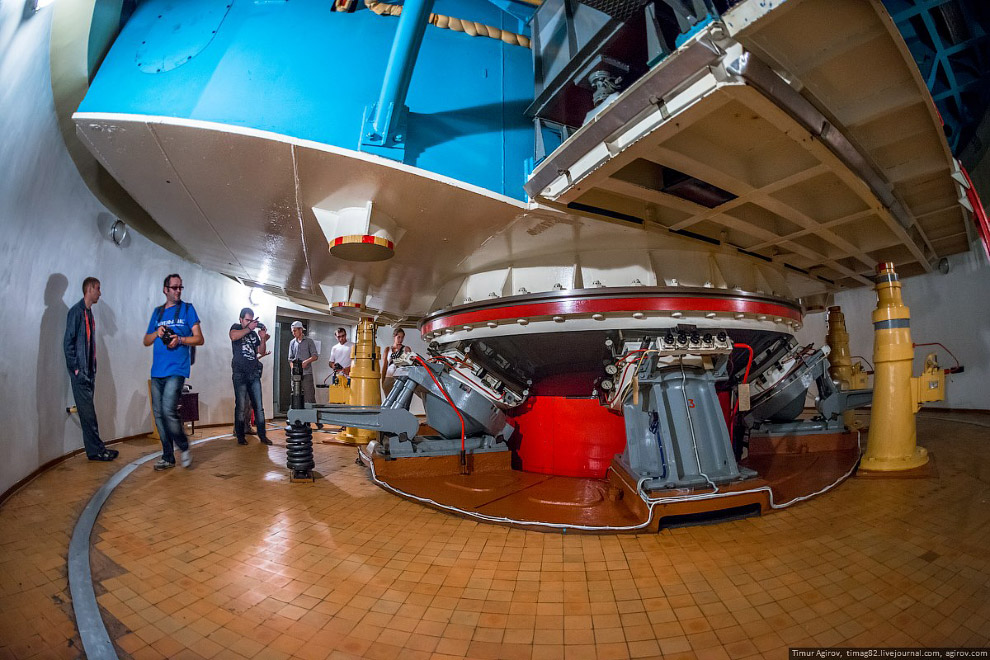

21. Покоится сферическое кольцо на опорах жидкостного трения, трех жестких и трех подпружиненных.

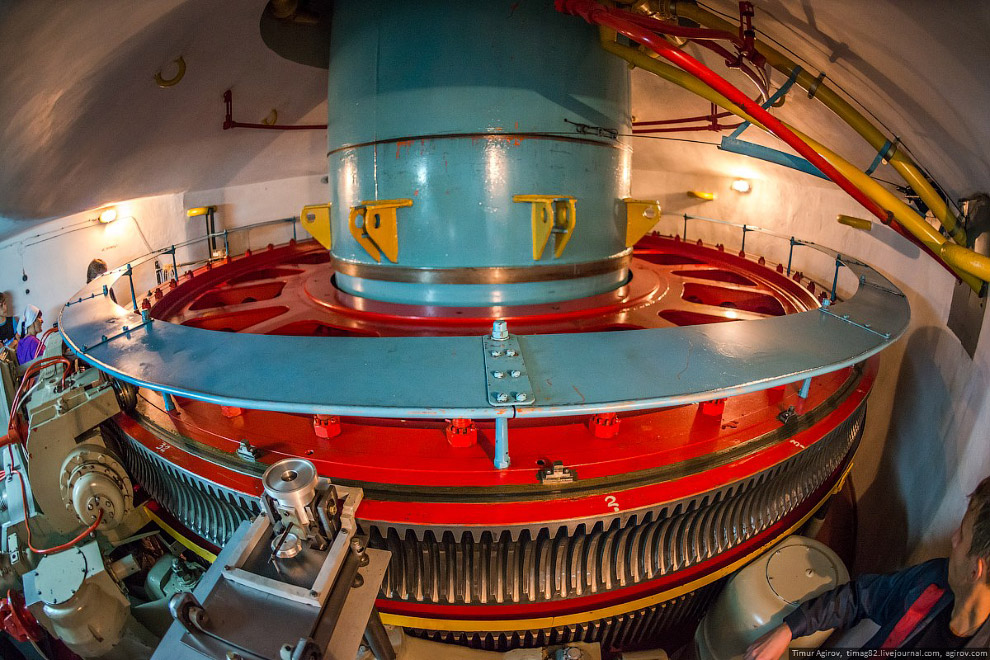

22. Спускаемся на этаж ниже. Тут расположен привод вращения. Это два колеса для обеспечения слежения за объектами сразу в двух плоскостях.
23. Спускаемся еще ниже. Это нижний блок подшипников, которые фиксируют ось. Фундамент телескопа отделен от общего фундамента башни, чтобы избежать лишних вибраций.

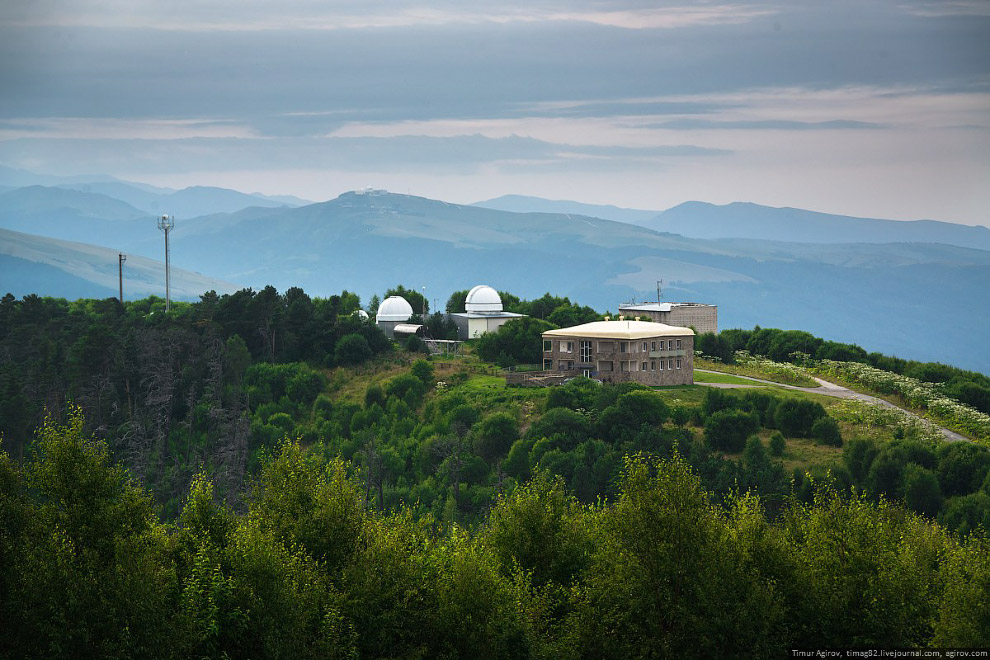

24. Рядом с обсерваторией построена гостиница для научных работников. Ведь работать, наблюдая за звездами, приходится ночью)
Телескоп БТА оставался самым большим телескопом в мире с 1975 года, пока спустя 18 лет его не превзошёл телескоп Кека в США. Сейчас он остается крупнейшим телескопом на нашем материке, и чтобы провести на нем исследования, записываются в очередь. Туристы же могут сюда попасть в дневное время, экскурсии доступны из курорта Романтик. Я рассказал о телескопе очень поверхностно, приглашаю всех желающих на полноценную экскурсию, лично приехав в это место, оно того достойно.
