Колымская ГЭС
Некоторое время назад мне довелось побывать в далёком суровом крае — в Магаданской области. Основной целью поездки был каскад гидроэлектростанций, расположенный на р. Колыма. Мне удалось поснимать обе станции и побывать в бывшем посёлке гидростроителей, который на данный момент заброшен более чем на половину.
Для любителей техногенных фотографий из суровых краев.
Фотографии и текст Вадима Махорова
На данный момент Колымская ГЭС, мощностью 900 МВт и выработкой 3,33 млрд кВт·ч, производит 95% всей электроэнергии в области, а Усть-Среднеканская, проектной мощностью 570 МВт и выработкой 2,56 млрд кВт·ч находится на этапе строительства.
Колымская ГЭС.
Проект создания каскада ГЭС на Колыме был выдвинут ещё в 30-х годах. Гидроэлектростанции должны были обеспечить дешёвой электроэнергией растущее население и промышленность Магаданской области. В 1964 году началась топографическая съёмка и изыскательские работы в районе строительства Колымской ГЭС, а в 1982 году состоялся пуск первого агрегата.
Водосброс Колымской ГЭС.
Колымская ГЭС была построена в суровых климатических условиях, в зоне распространения вечной мерзлоты. До строительства ГЭС эта местность была совершенно необжитой и изолированной, ближайшая автомобильная дорога (Колымская трасса) находится на расстоянии около 40 км.
Климат местности резко континентальный, с очень холодной зимой и умеренно тёплым летом. Годовая амплитуда колебаний температуры воздуха достигает 98°С, минимальная зимняя температура — минус 62°С, максимальная летняя — плюс 36°С. Продолжительность отопительного периода — 270 дней.

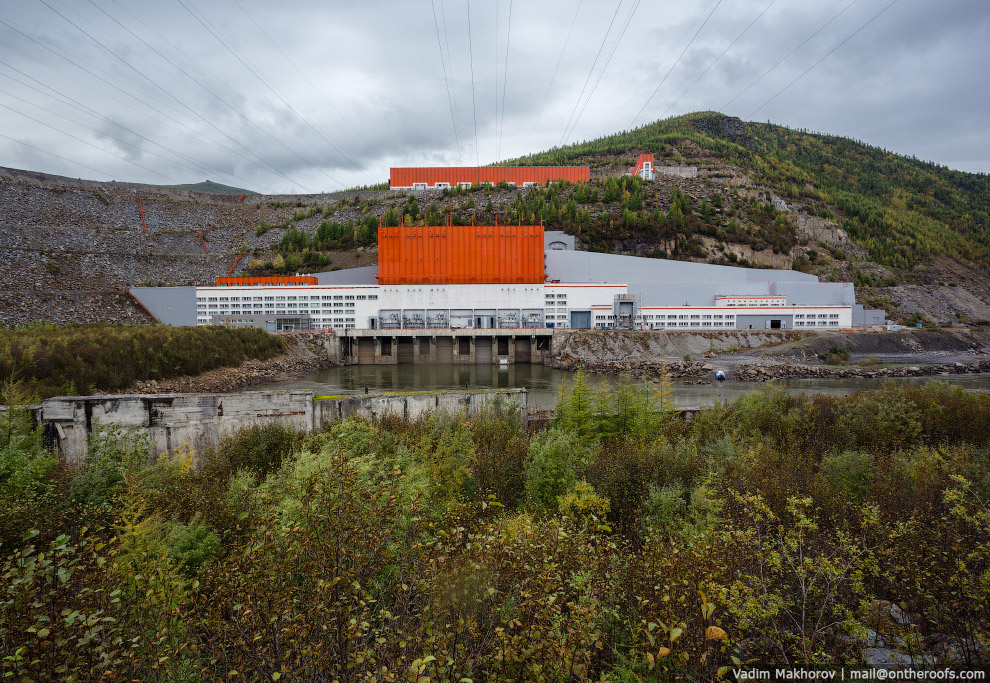

Главный фасад выполнен в виде корабля.
Конструктивно Колымская ГЭС представляет собой мощную плотинную высоконапорную гидроэлектростанцию. Имеет самую высокую в России грунтовую плотину (134.5 м), а также является самой мощной в стране гидроэлектростанцией с подземным расположением машинного зала.
Вид на ГЭС со стороны нижнего бьефа.

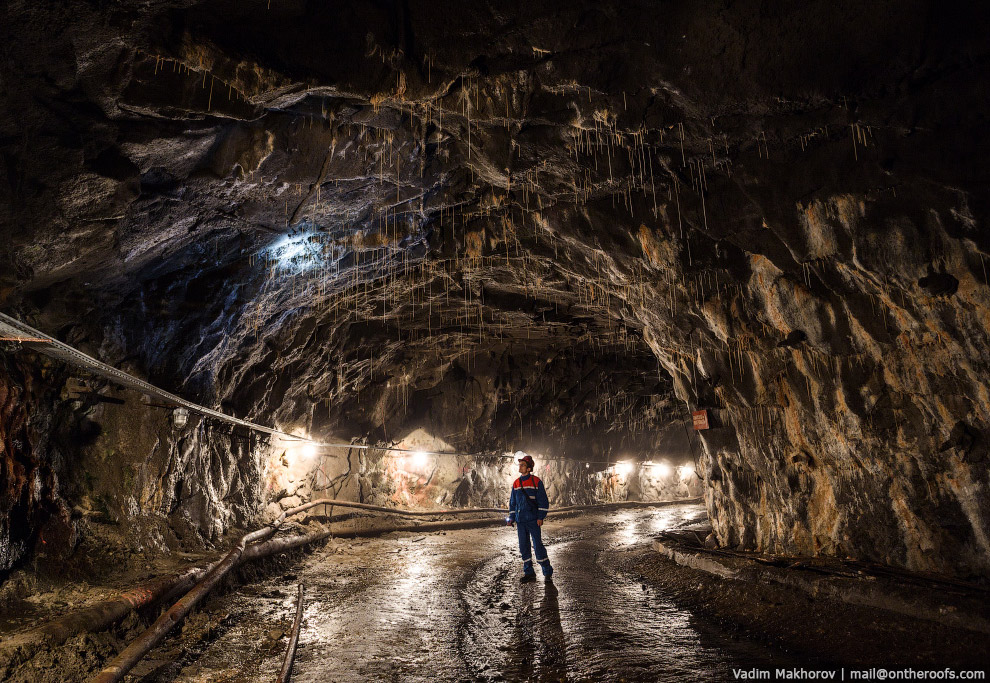

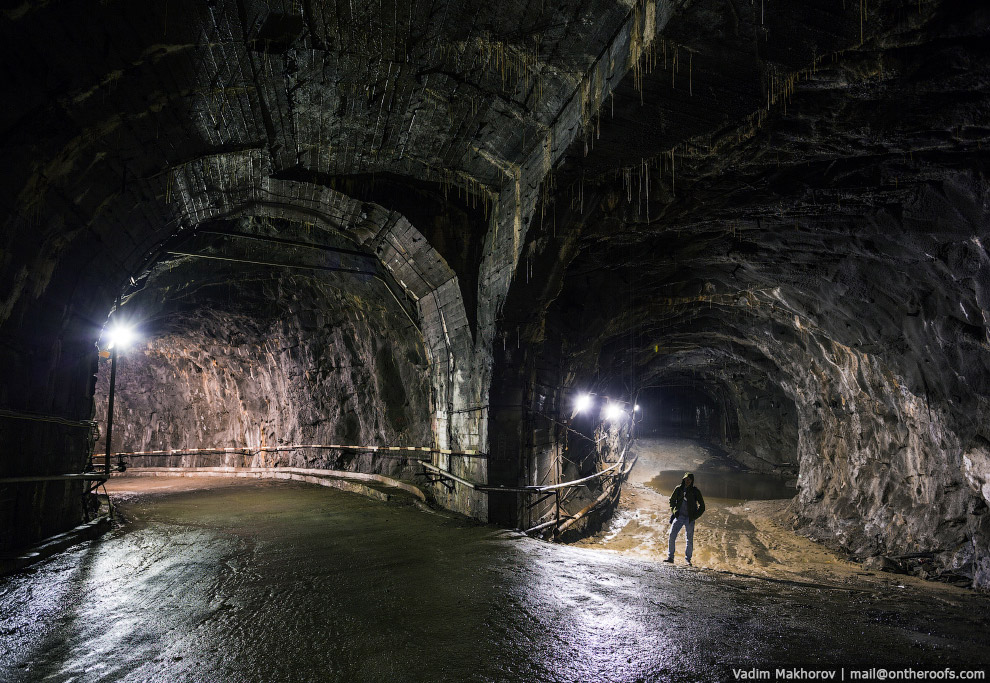

Чтобы попасть в машинный зал мы прошли по подземным тоннелям, вырубленным прямо в скале. Колымская ГЭС имеет большое количество постоянных и временных подземных сооружений общей длиной 7,2 км и объёмом выломки 425 тыс. м^3.
Сообщение машинного зала с поверхностью осуществляется по транспортному тоннелю длиной 300 м и лифтовым шахтам.

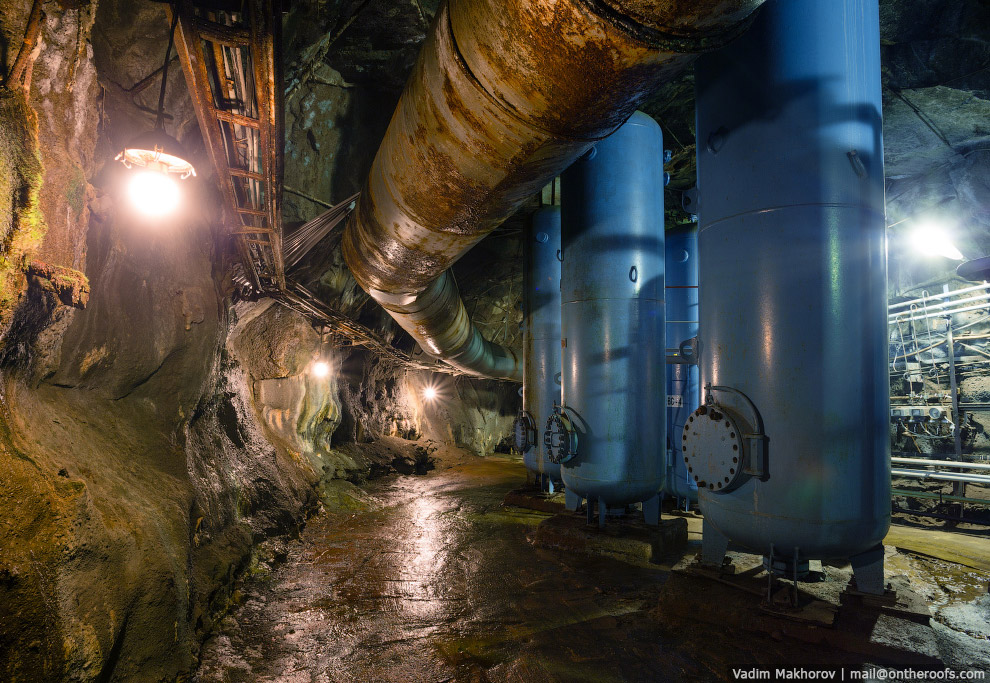

Баллоны с жидким кислородом.
Машинный зал Колымской ГЭС — подземный, расположен в скальной выломке левого берега, имеет длину 130 м и ширину 24 м, состоит из монтажной площадки и пяти агрегатных блоков.

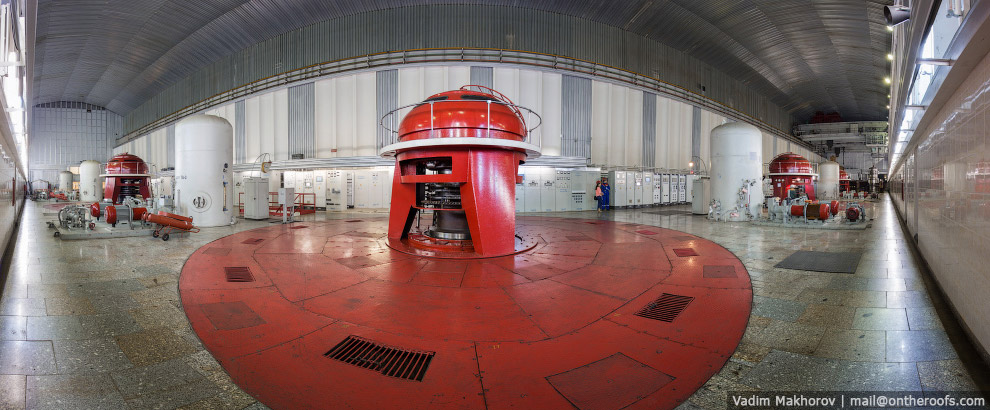

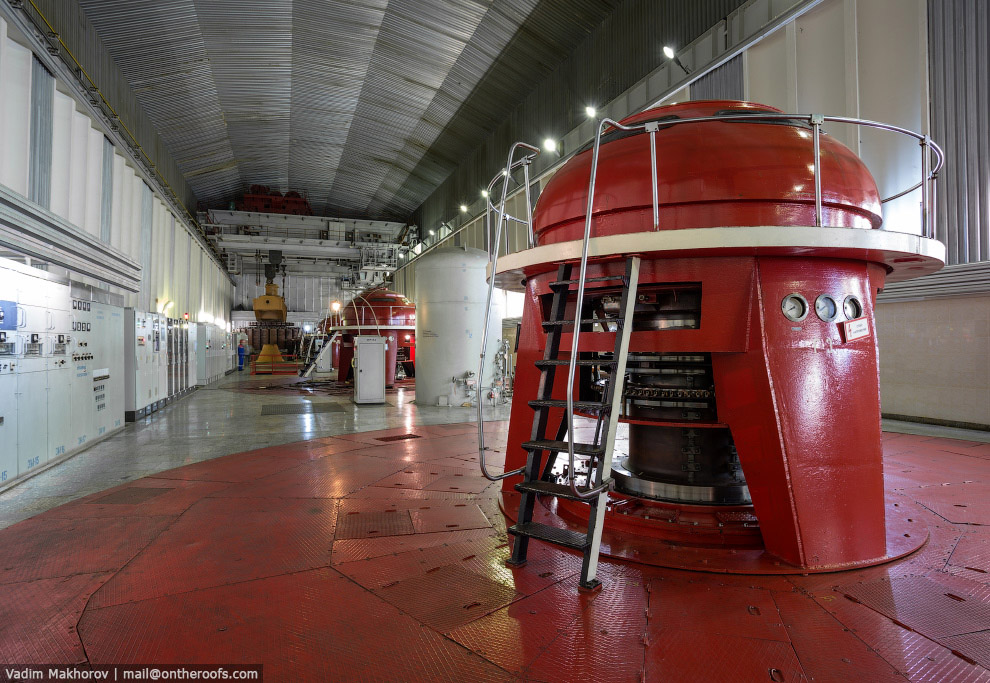

Панорама машзала.

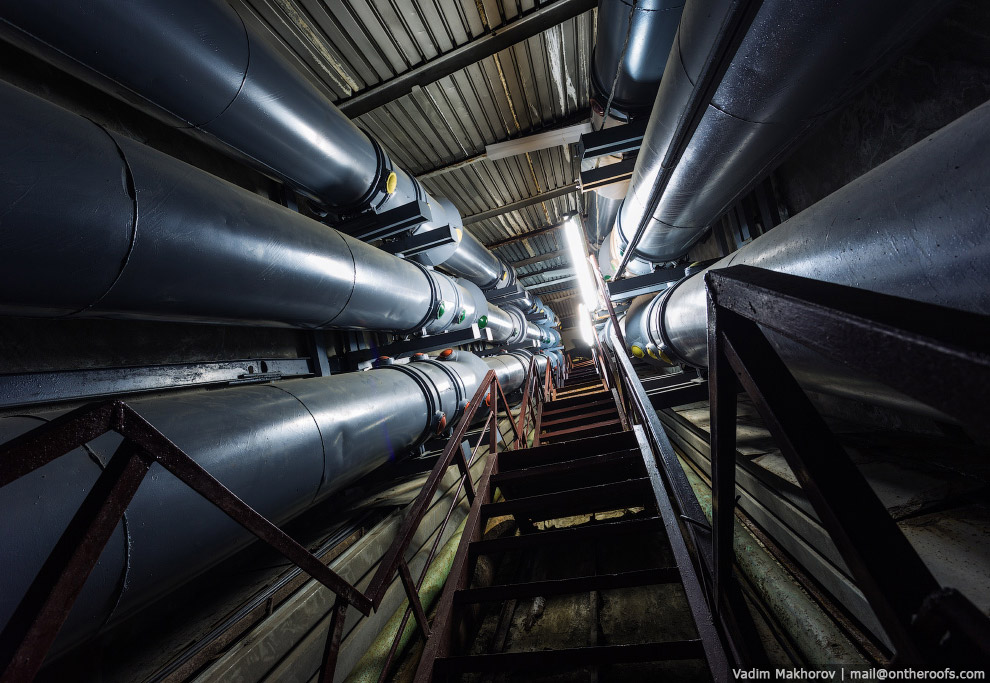

Чтобы подняться на кран-балку для кадра с машзалом сверху, пришлось идти по таким наклонным тоннелям с токопроводами. Эти тоннели также выполняют роль аварийных выходов.

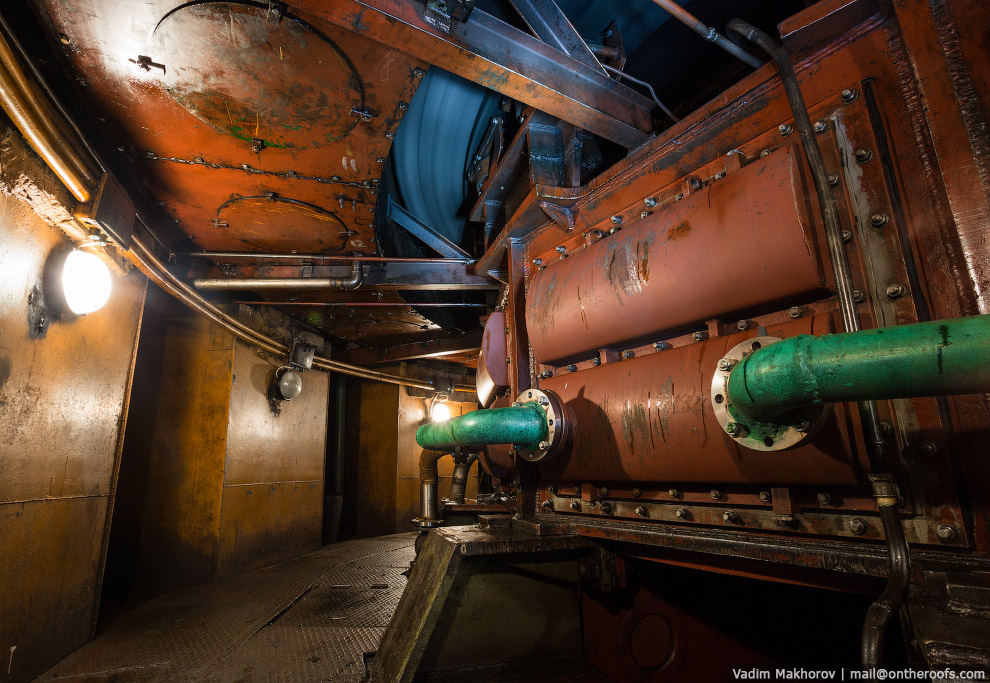

Спустимся вниз. Подпятник гидрогенератора. Представьте, что всё это вырублено в скале.

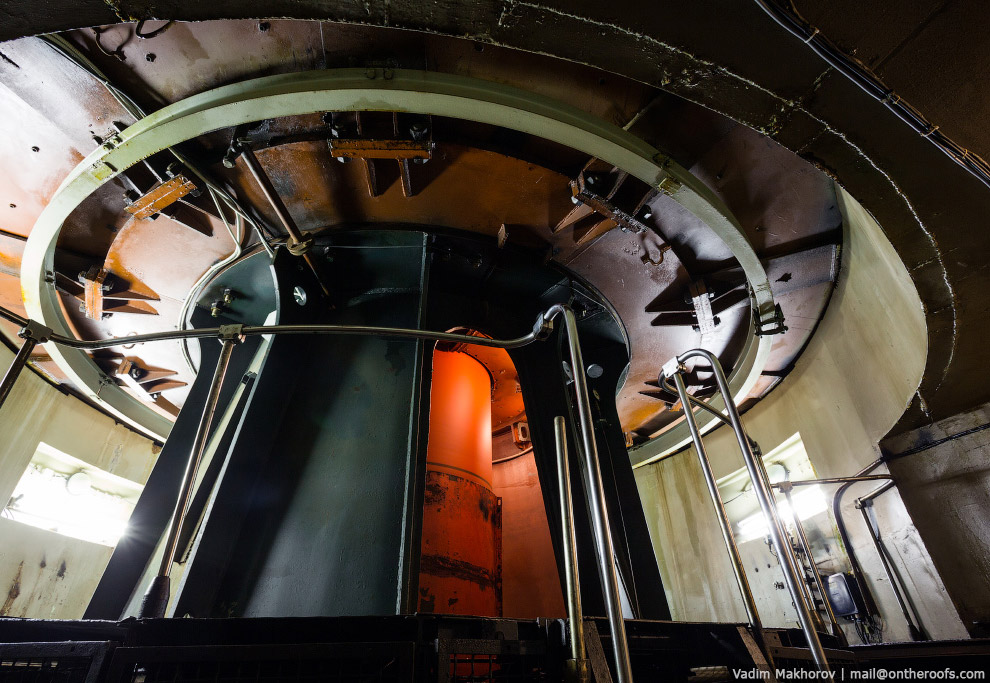

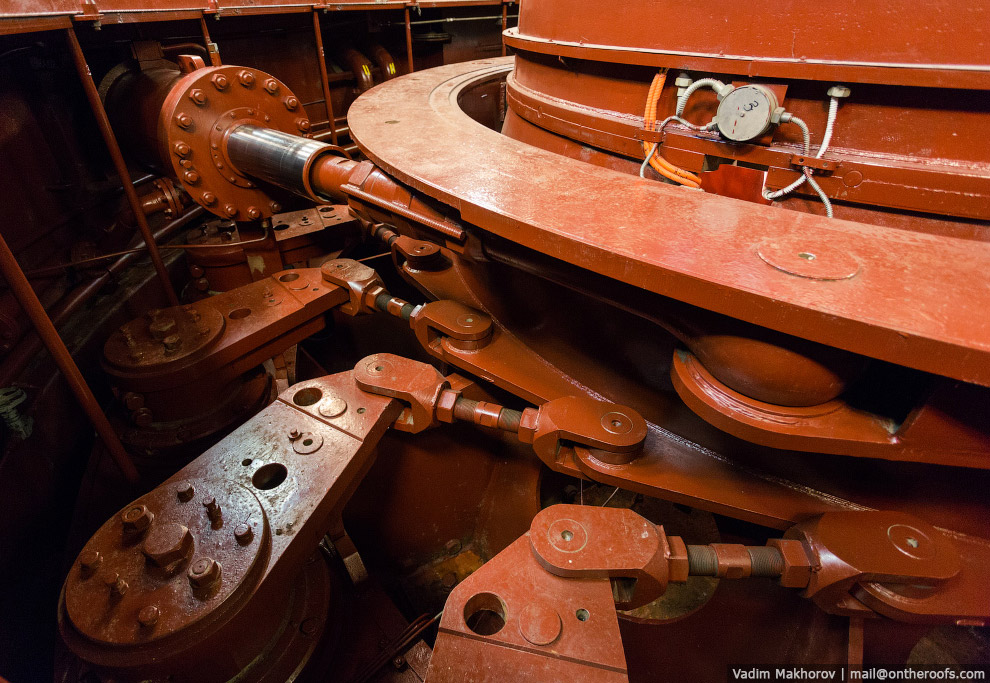

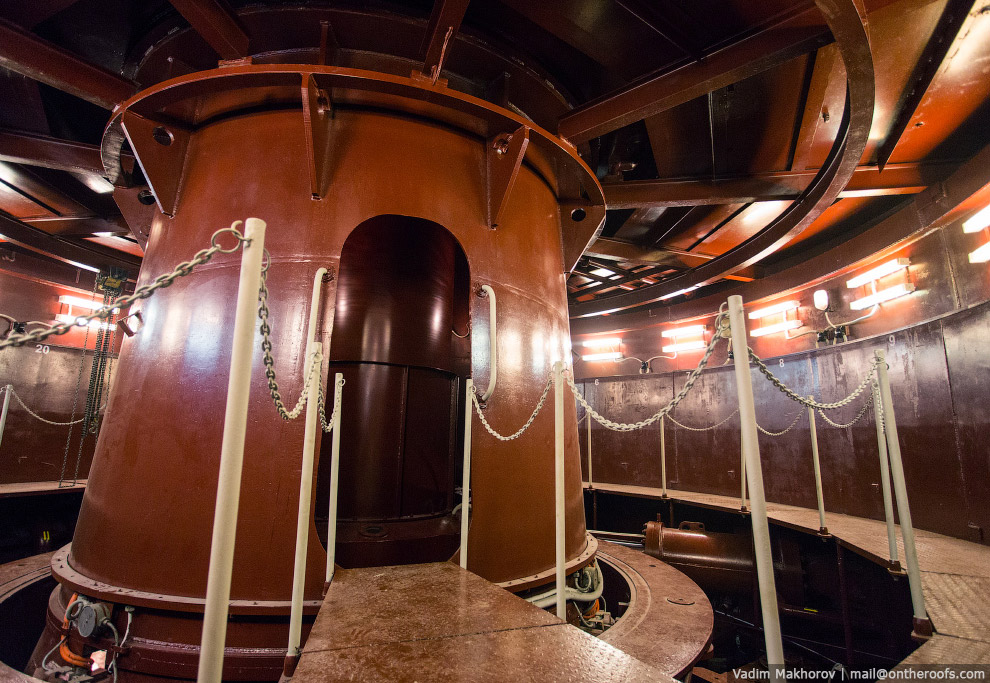

Шахта турбины.

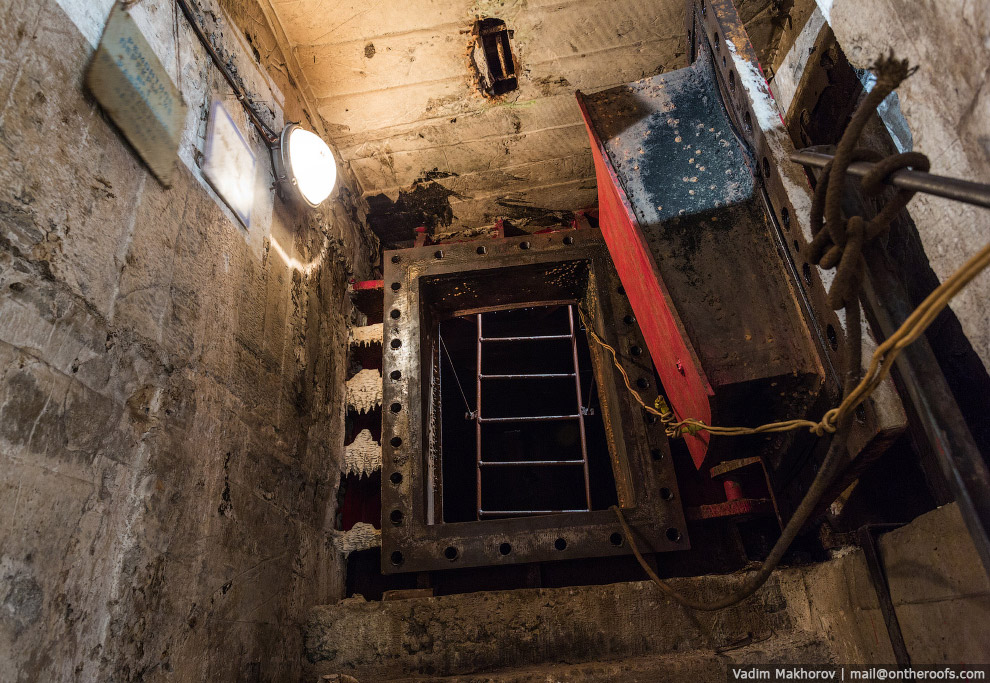

И в самый низ — к турбине. Вот такая небольшая гермодверь выдерживает весь напор воды.
Поворотно-лопастная диагональная турбина. Вода на гидротурбины поступает по пяти напорным водоводам длиной 262 м и диаметром 6 м каждый с водоприёмника, расположенного на левом берегу, вблизи водосброса.

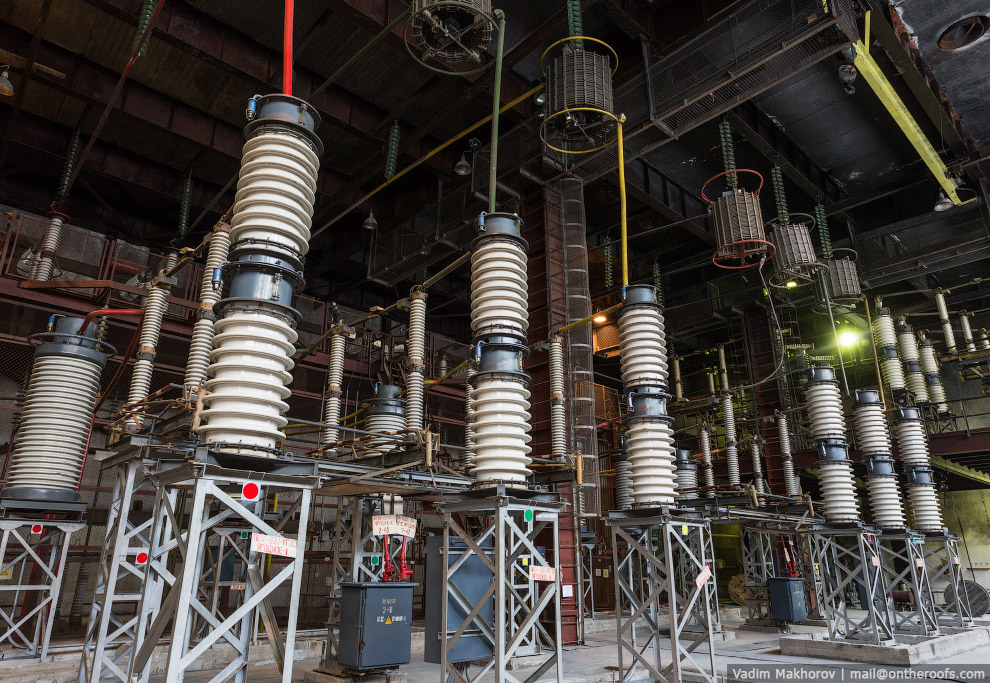

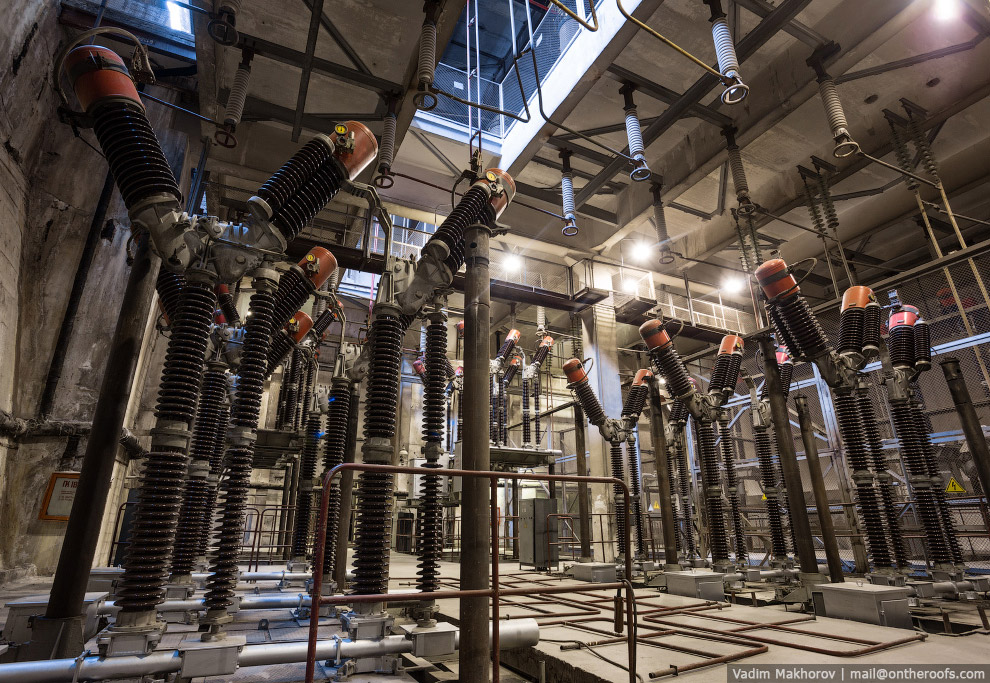

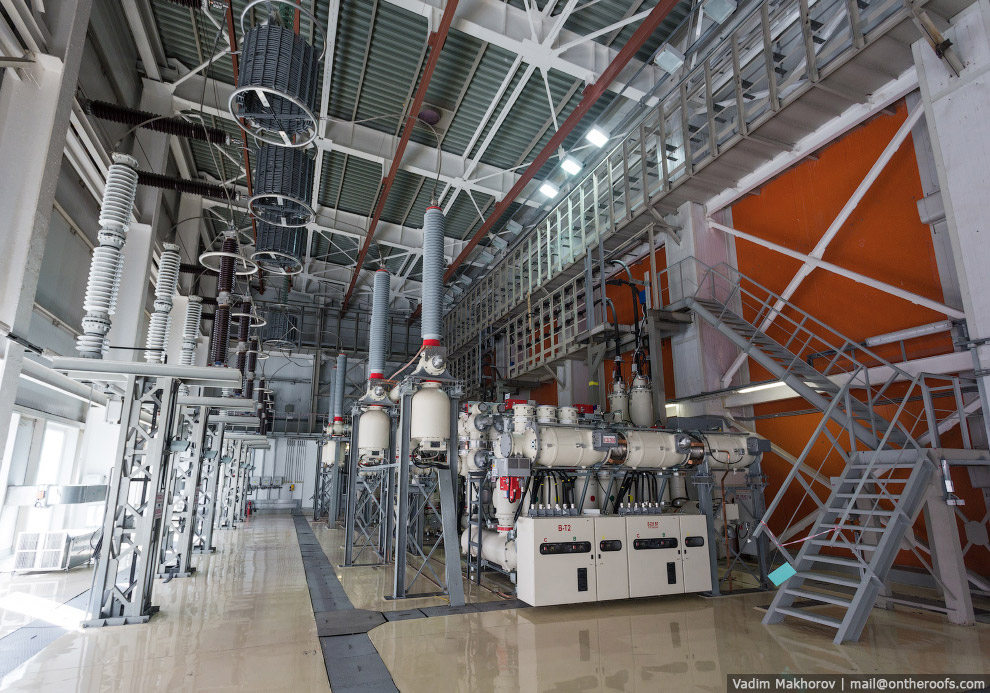

Ещё одна особенность станции — закрытое распределительное устройство на 220 кВ.

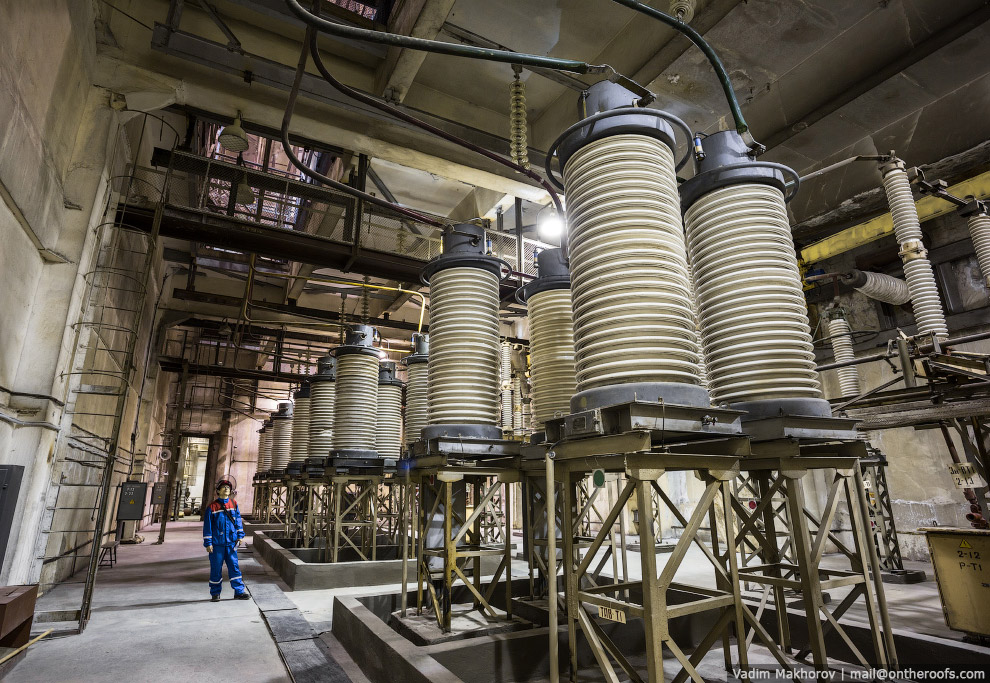

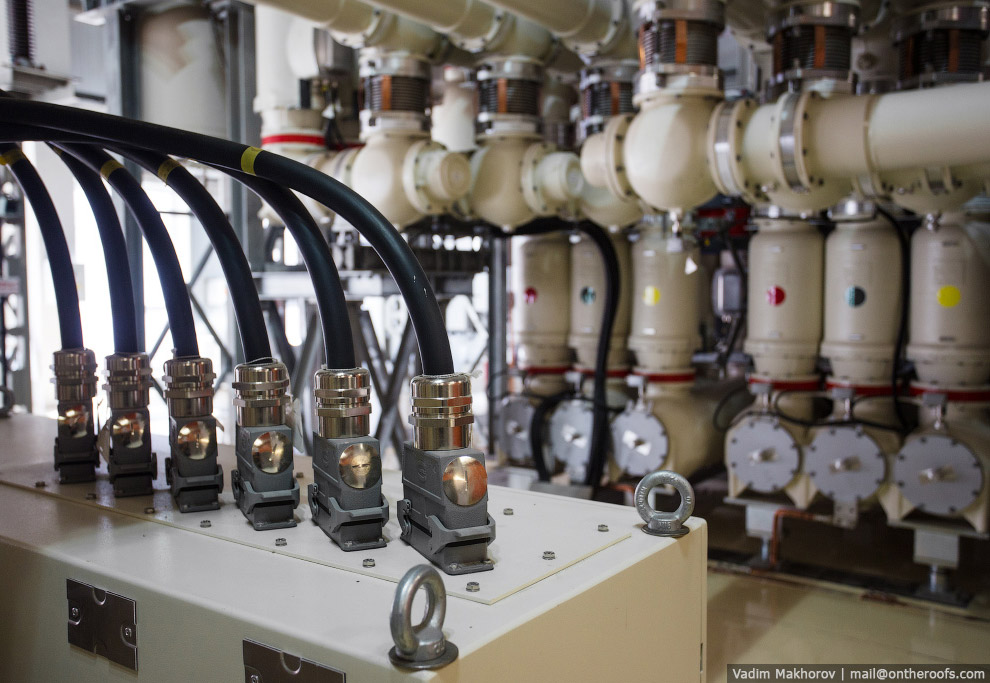

Оборудование ЗРУ-220 кВ включает в себя маломасляные выключатели HLR-245, выключатели и линейные разъединители типа РНДЗ-220.
Воздух в ЗРУ чувствуется, что ионизированный. Всё электризуется. Лично мне было неприятно находиться среди бесконечного множества оголённых токопроводов, которые способны пробить дугой на расстоянии метра.
На этом я закончу про Колымскую ГЭС.

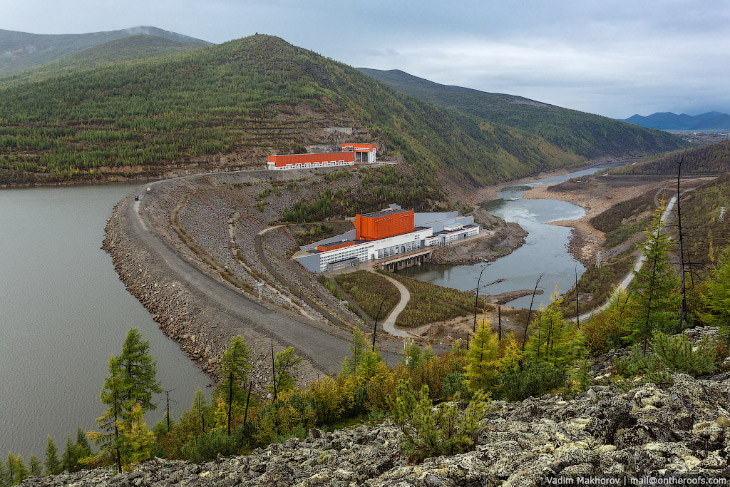

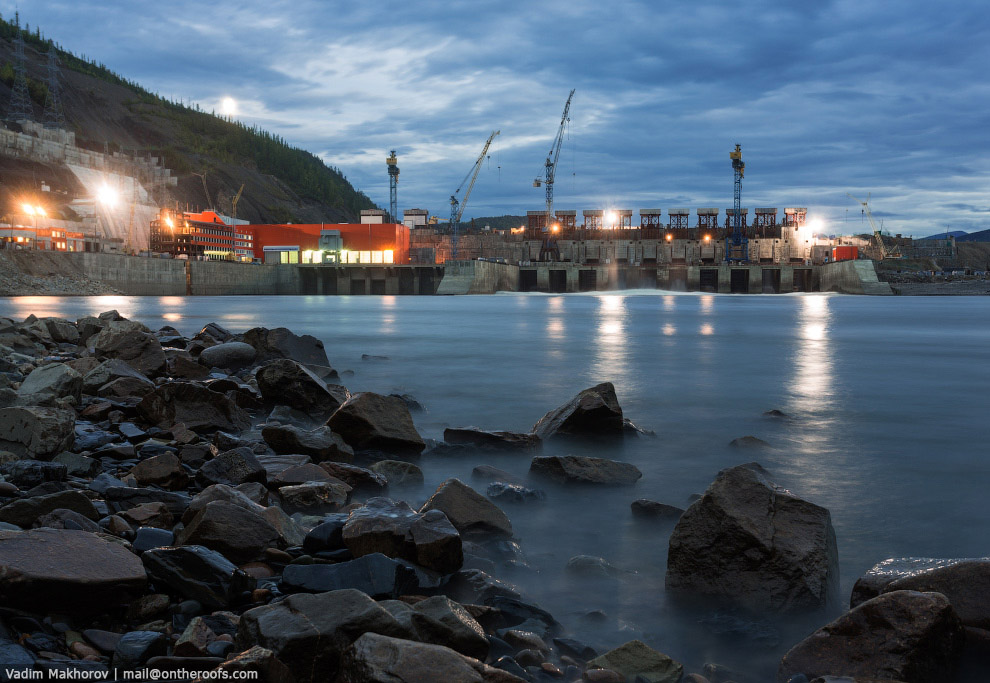

А это Усть-Среднеканская ГЭС.
Строительство второй — Усть-Среднеканской — электростанции, начатое в 1990 году, пришлось на период нестабильности в стране и было заморожено. Однако из-за высокой стоимости доставки угля в Магадан проект снова привлёк интерес РАО «ЕЭС России», областной и федеральной власти. В 2005 году строительство было продолжено, ввод пускового комплекса Усть-Среднеканской ГЭС планировался на 2009 год, произведён в 2013 году. Ввод станции имеет большое значение для обеспечения надёжного энергоснабжения региона и развития горнодобывающей промышленности.
Усть-Среднеканская ГЭС возводится на реке Колыма, в 217 км ниже по течению от Колымской ГЭС. Условия почти такие же, как и на Колымской ГЭС. Строительство ведётся в суровых климатических условиях, в условиях развития многолетней мерзлоты, глубина которой составляет около 300 м (за исключением зоны подруслового талика). Климат резко континентальный, средняя температура января -38°С, абсолютный минимум температур -62°С, среднегодовая температура составляет -12°С. Годовая сумма осадков — 509 мм.
Утренний туман.
Конструктивно Усть-Среднеканская ГЭС представляет собой мощную плотинную средненапорную гидроэлектростанцию.

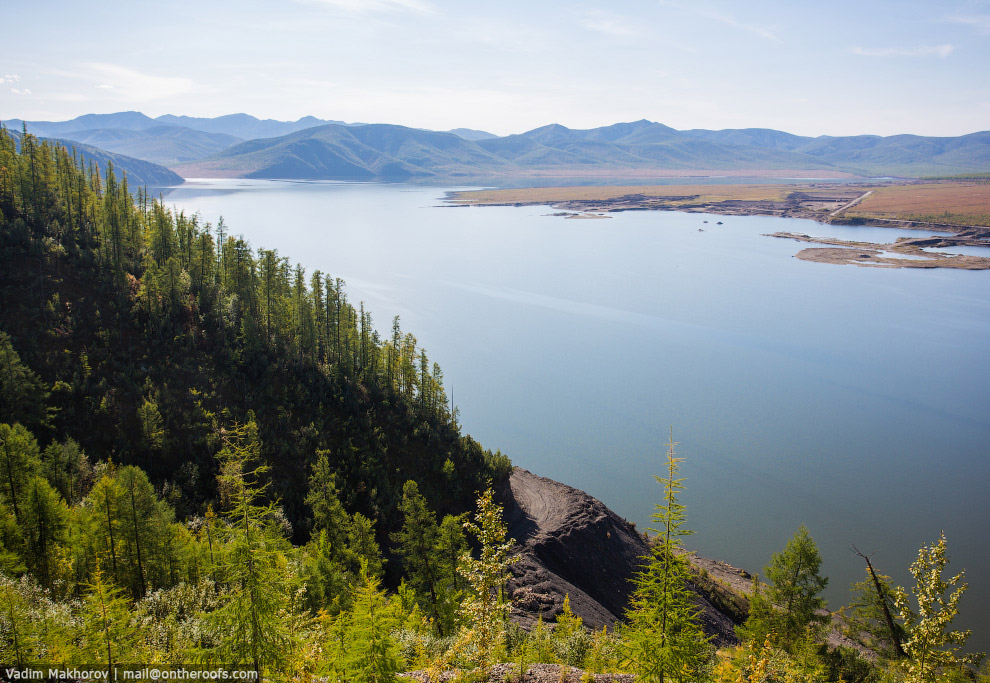

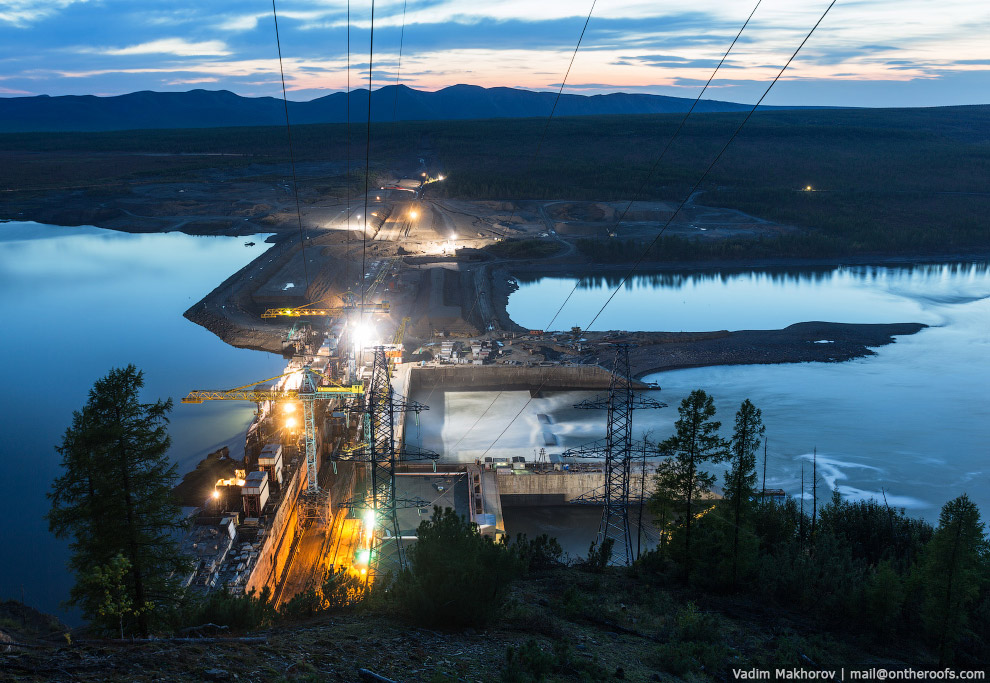

Стройка идёт полным ходом. Ещё не полностью заполненное водохранилище.

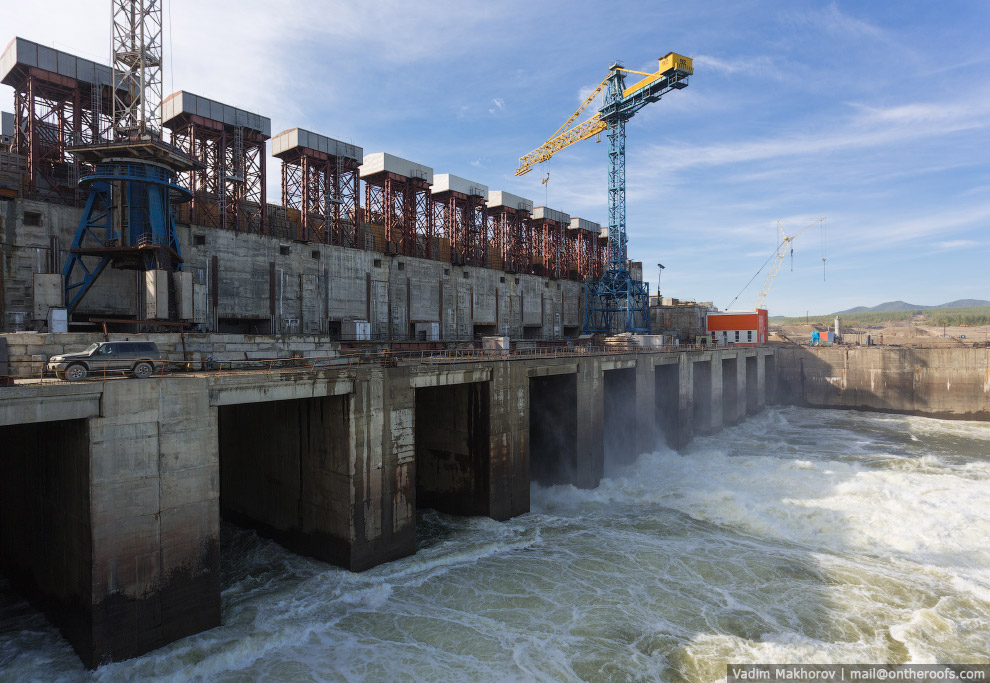

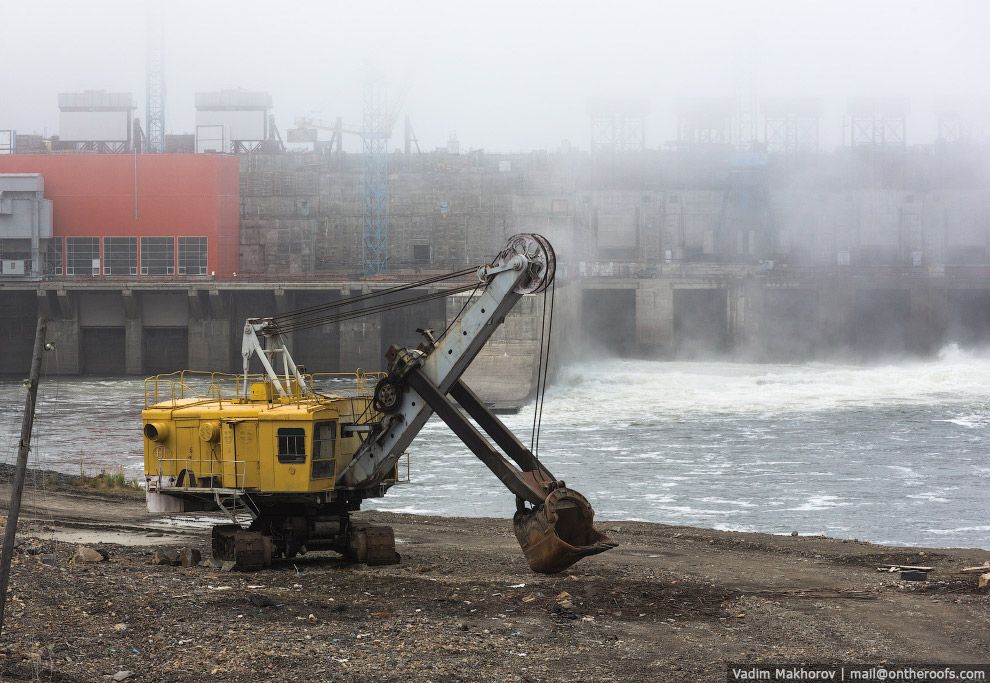

Водосброс.

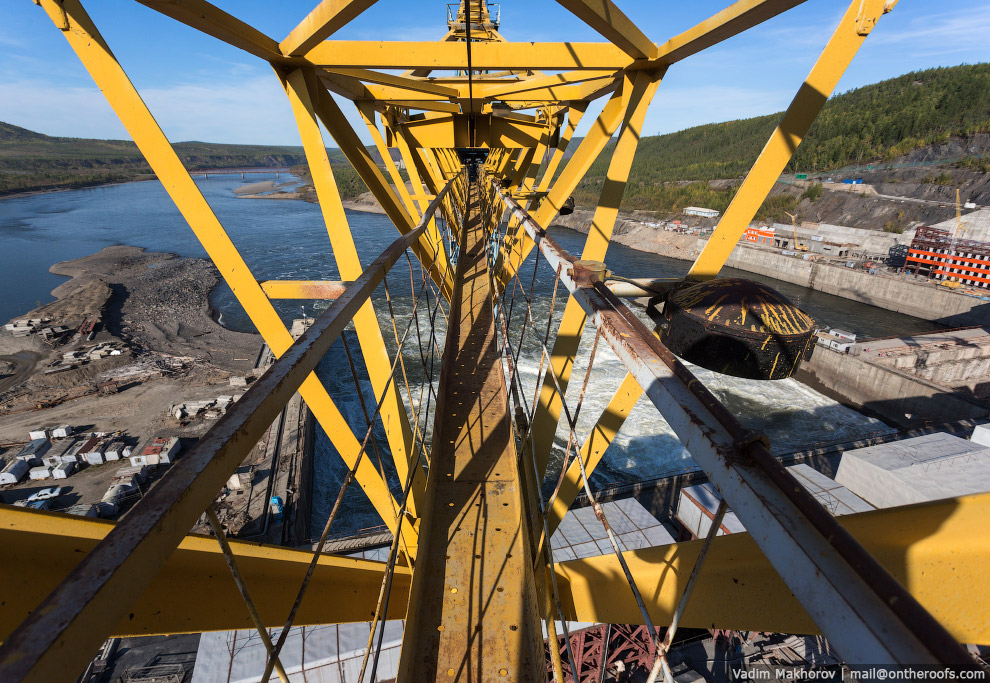

Удалось залезть на один из кранов.
Крановщица. Оцените размеры кабины.
Переместимся в машинный зал. В здании ГЭС в будущем должны быть установлены 4 вертикальных гидроагрегата мощностью по 142,5 МВт каждый.

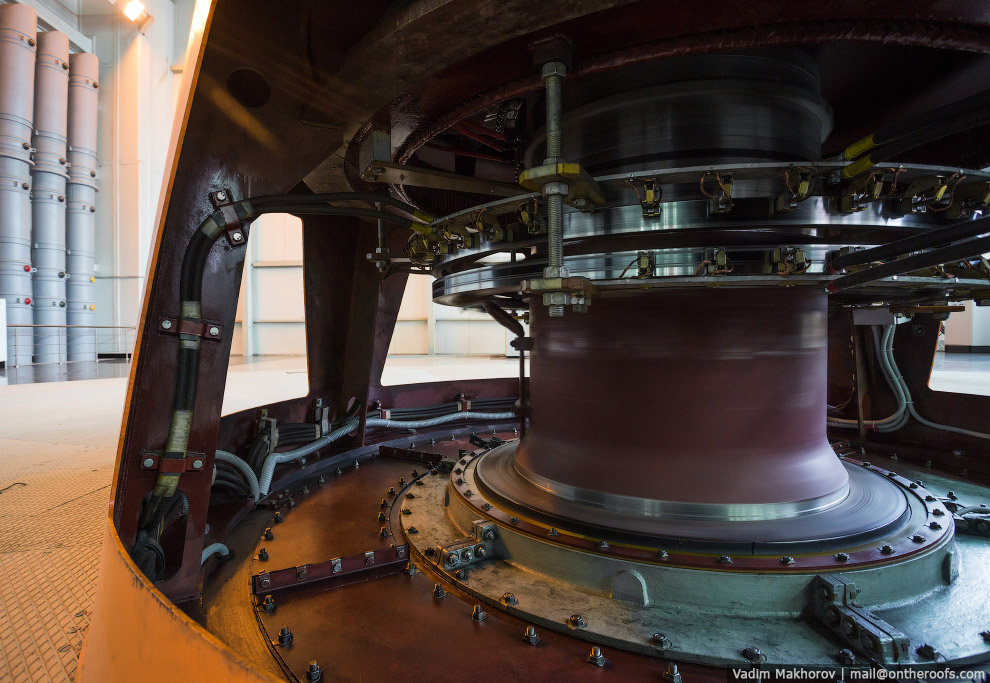

Шахта турбины.

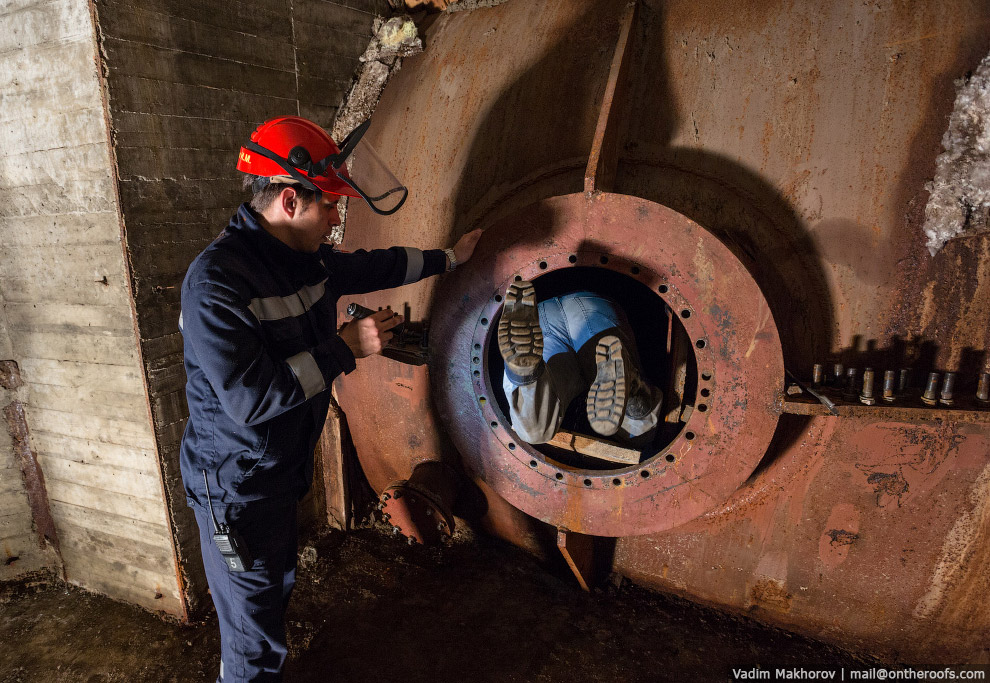

Пора лезть в спиральную камеру.

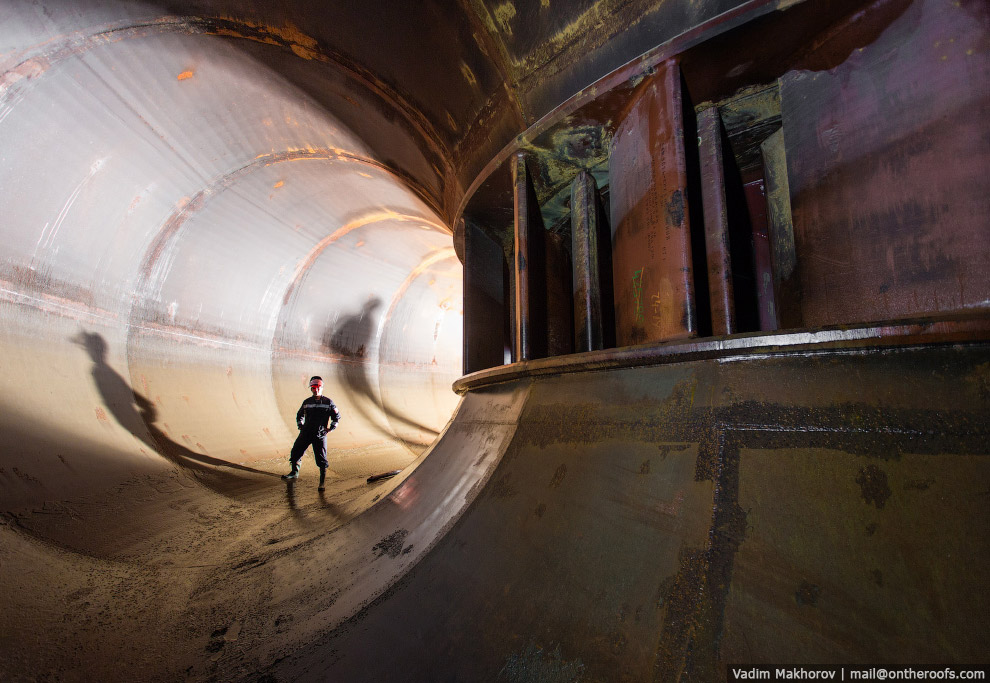

Спиральная камера.
После того, как мы поснимали на ГЭС, мы отправились в посёлок Синегорье, построенный в период 1971—1981 годах для строителей и эксплуатационников Колымской ГЭС. Во время строительства Колымской ГЭС в этом посёлке проживало больше 11 тысяч человек и чувствовался дефицит жилья. Но сегодня посёлок заброшен на 23, количество жителей сократилось до 2 тыс. с небольшим. Гидростроители разъехались, оставив после себя пустующие пятиэтажки. Зрелище необычное.

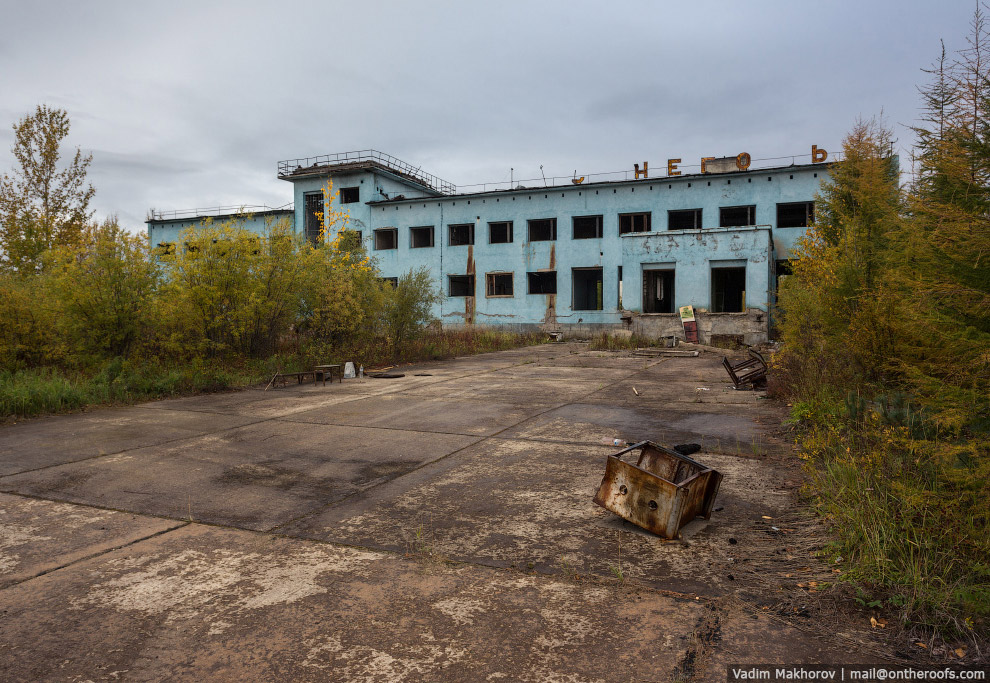

По пути заехали в когда-то действующий аэропорт Синегорье.

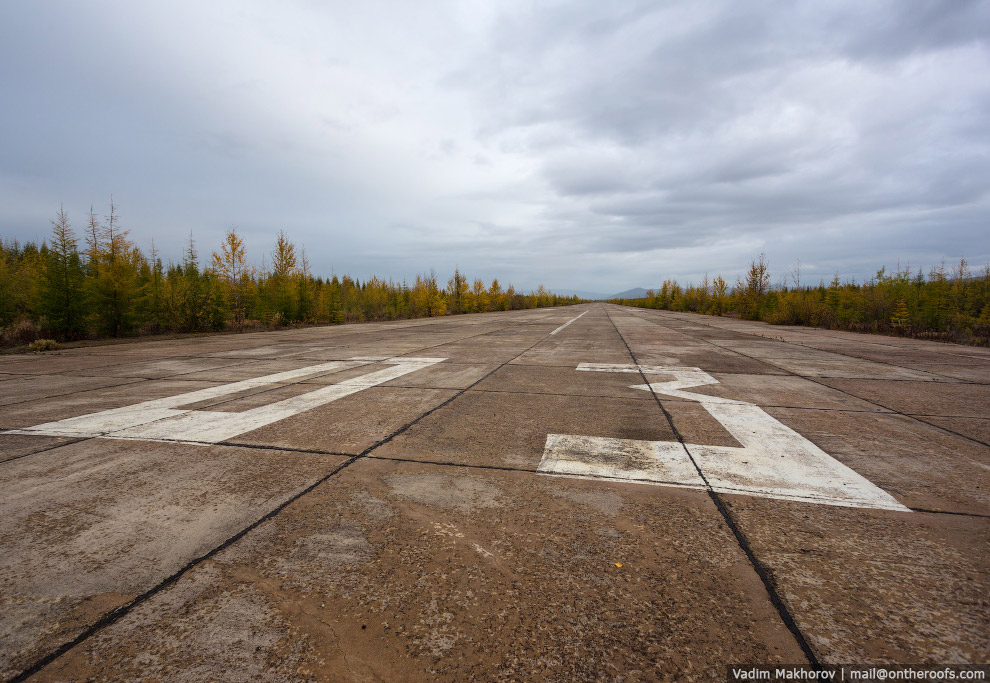

ВПП, которая ещё вполне пригодна для эксплуатации.
Первое здание, которое встречает нас в Синегорье. «Энергию замыслов в энергию действий!»

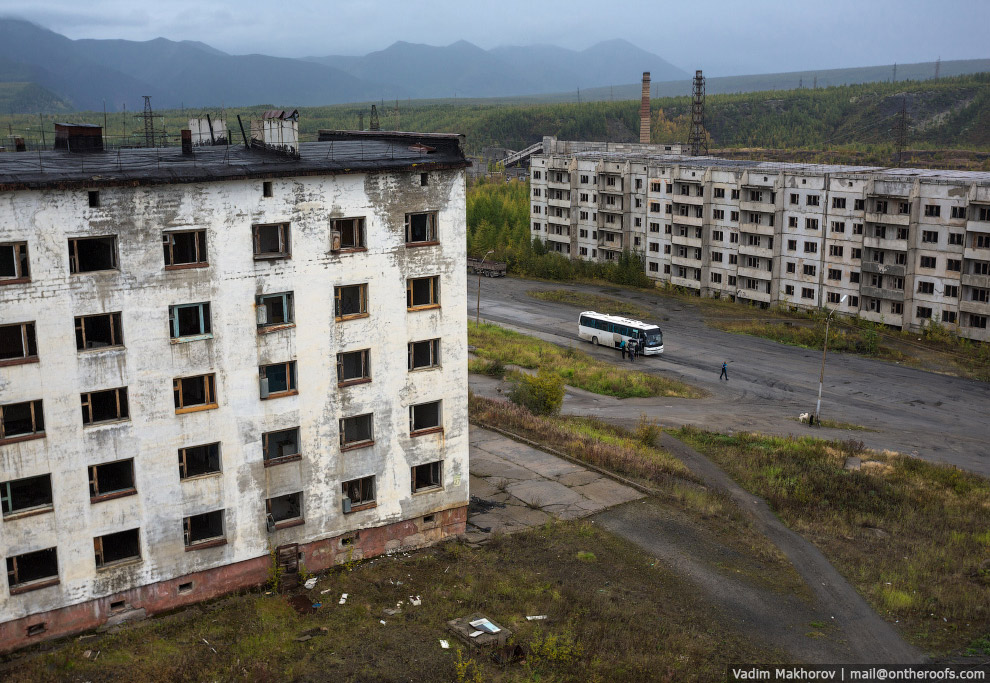

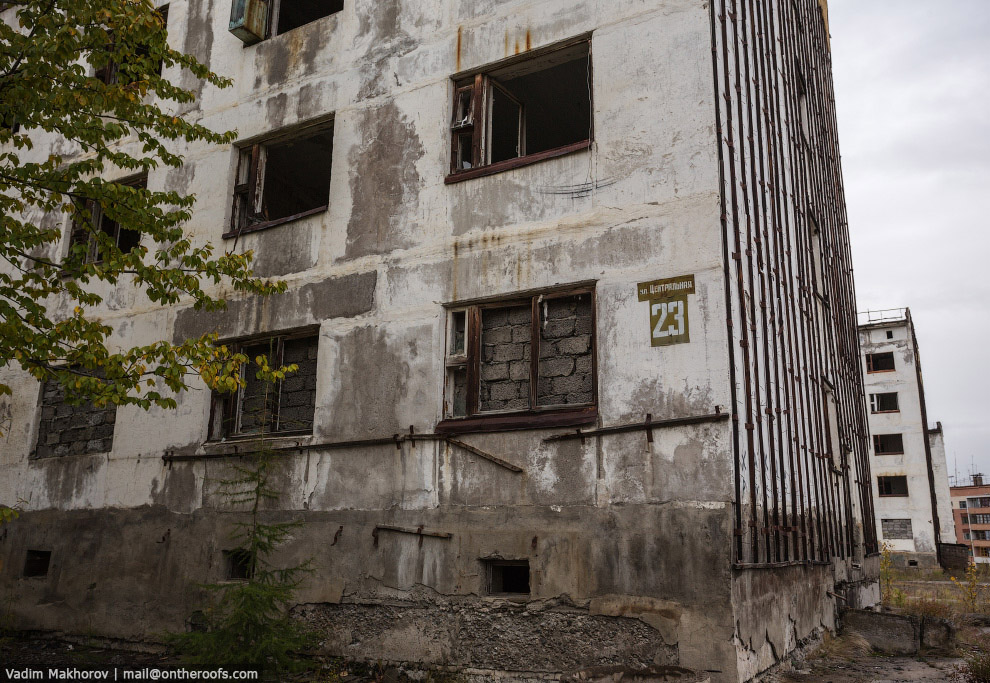

Синегорье. Слева — заброшенный дом, справа — недостроенный.
Кстати, подобная ситуация не единичный случай в Магаданской области. Очень много посёлков «вымерло», вдоль трассы можно встретить целые деревни, в которых никто не живёт.
Улица Центральная.
Но не всё так плохо, люди продолжают жить и обустраивают свой район.
Несмотря на видимый упадок, посёлок рассчитан на 10 тысяч жителей и имеет благоустроенные (по северным меркам) жилые дома, гостиницу, спортивный комплекс с бассейном, игровым и гимнастическим залом, больницу, поликлинику, профилакторий, детский сад, школу. Построен храм Пресвятой Богородицы. На склоне одной из окружающих посёлок сопок расположена слаломная трасса с механическим подъёмником.
Надоел серый, грязный и переполненный город? Синегорье ждёт вас!
