Где делают самые лучшие ракетные двигатели в мире
Представилась возможность оказаться на предприятии где создавались и создаются ракетные двигатели, которые вытягивали почти всю советскую космическую программу, а теперь тянут российскую, украинскую, южнокорейскую и, частично, даже американскую. Знакомьтесь: НПО «Энергомаш», недавно вошедшее в Объединенную ракетно-космическую корпорацию России, место где делают самые лучшие и мощные жидкостные ракетные двигатели в мире.
Эти слова не пафос. Судите сами: здесь, в подмосковных Химках, разработаны двигатели для советско-российских ракет «Союз» и «Протон»; для российской «Ангары»; для советско-украинских «Зенита» и «Днепра»; для южнокорейской KSLV-1 и для американской ракеты Atlas-5. Но обо всем по порядку…

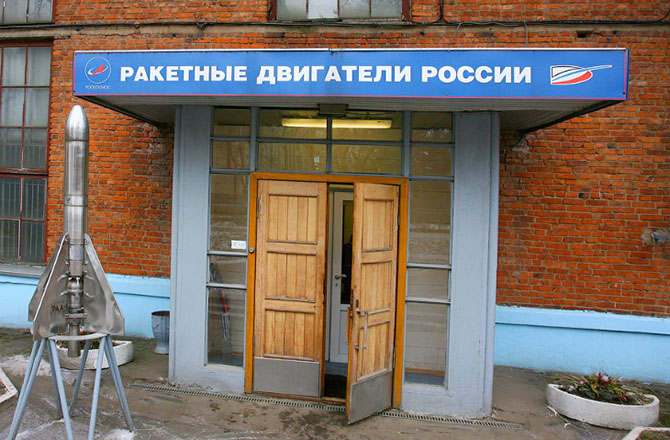

После проверки паспорта и прибытия сопровождающего, с проходной выдвигаемся в музей завода, или как тут его называют «Демонстрационный зал».
Хранитель зала Владимир Судаков — начальник Отдела информации. Судя по всему, с обязанностями он справляется неплохо — он один из всех моих собеседников знал кто такой «Zelenyikot».
Владимир провел короткую, но емкую экскурсию в музее.

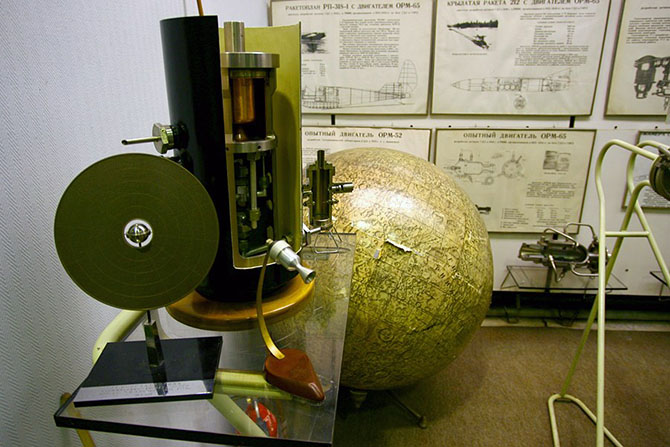

Видите на столе 7 сантиметровую пшикалку? Вот с нее вырос весь советский и российский космос.
НПО «Энергомаш» развился из небольшой группы энтузиастов ракетостроения, сформированной в 1921 году, а в 1929-м названной Газодинамическая лаборатория, руководителем там был Валентин Петрович Глушко, позже он же стал генеральным конструктором НПО «Энергомаш».

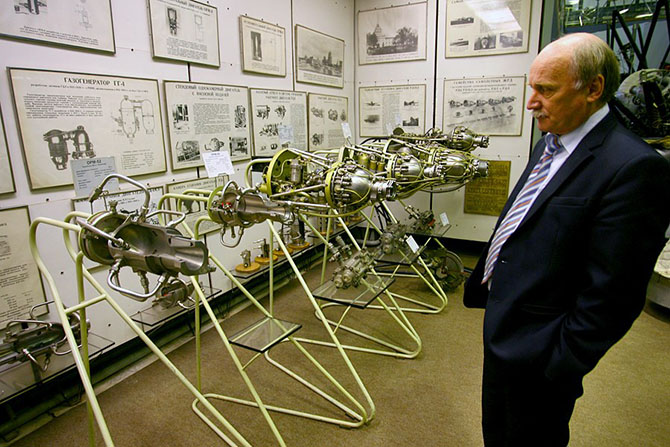

Диск со сферой в центре — это не модель Солнечной системы, как я подумал, а макет электроракетного космического корабля. На диске предполагалось размещать солнечные батареи. На дальнем плане — первые модели жидкостных ракетных двигателей разработки ГДЛ.
За первыми концептами 20-30-х гг. пошли реальные работы на госфинансировании. Тут ГДЛ работало уже вместе с Королевским ГИРД. В военное время в «шарашке» разрабатывали ракетные ускорители для серийных военных самолетов. Создали целую линейку двигателей, и полагали, что являются одними из мировых лидеров жидкостного двигателестроения.
Но всю погоду испортили немцы, которые создали первую баллистическую ракету А4, более известную в России под названием «Фау-2».
Ее двигатель более чем на порядок превосходил советские разработки (25 тонн против 900 кг), и после войны инженеры принялись наверстывать упущенное.

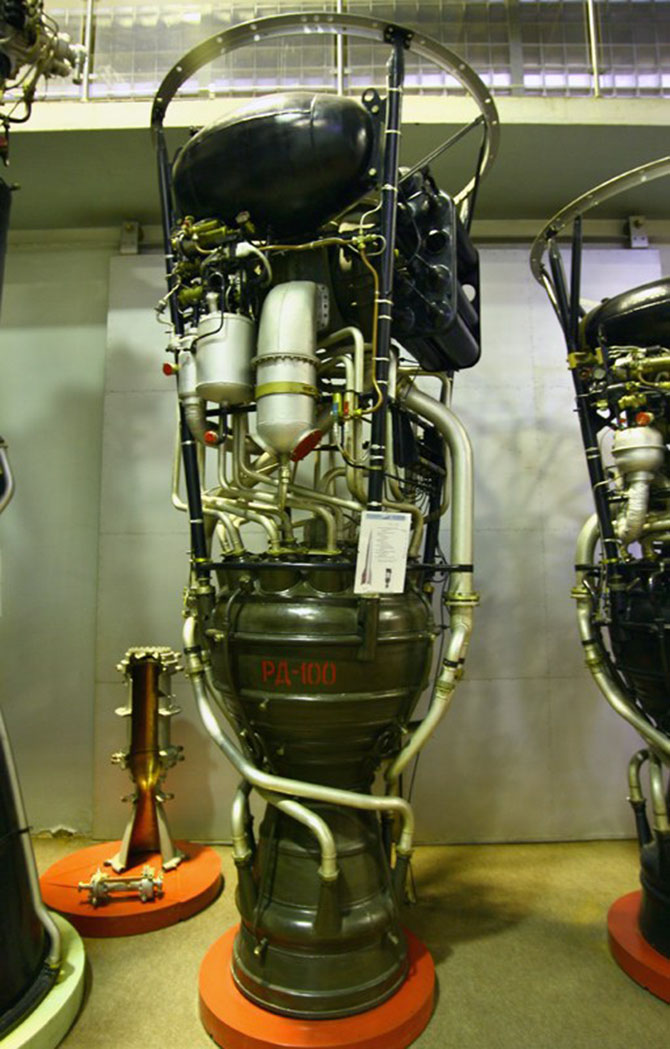

Сначала создали полную реплику А4 под названием Р-1, но с использованием полностью советских материалов. На этом периоде нашим инженерам еще помогали немецкие. Но к секретным разработкам их старались не подпускать, поэтому дальше наши работали сами.
Первым делом инженеры принялись форсировать и облегчать немецкую конструкцию, и добились в этом немалых успехов — тяга повысилась до 51 тс.

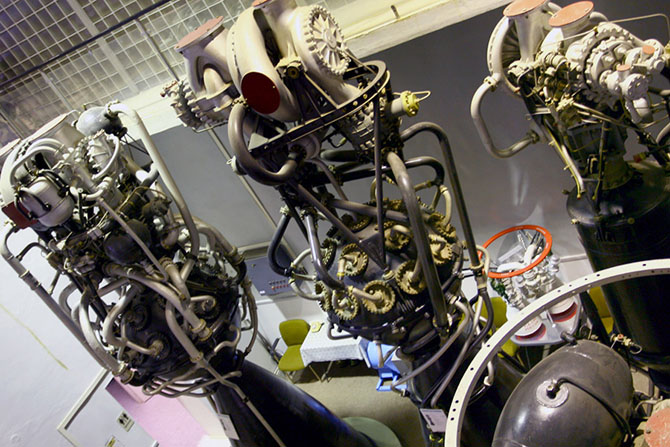

Но дальше возникли проблемы нестабильности горения топлива в большей сферической камере сгорания. Глушко понял, что это тупик и занялся разработкой двигателей с цилиндрической камерой.

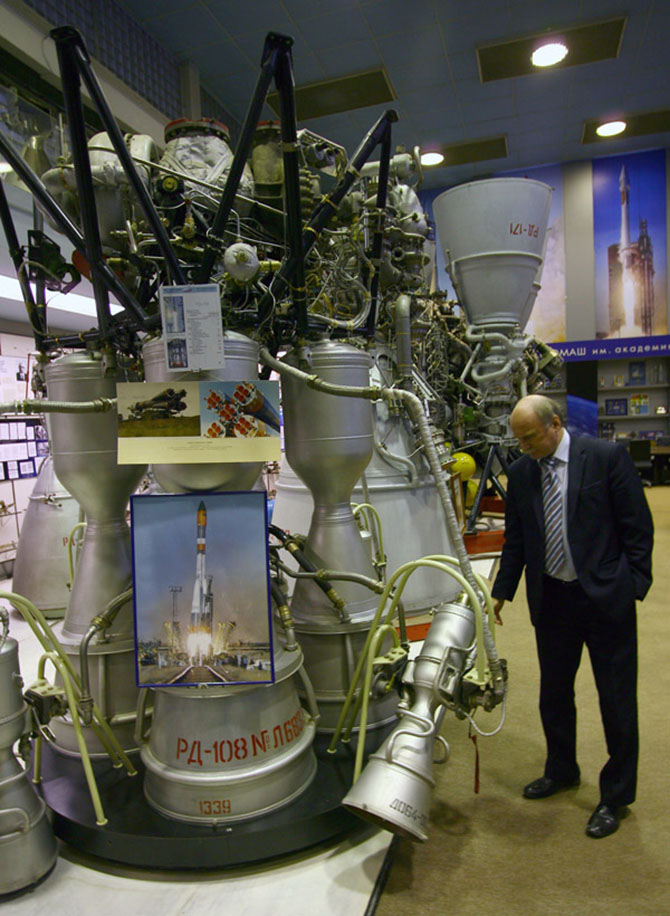

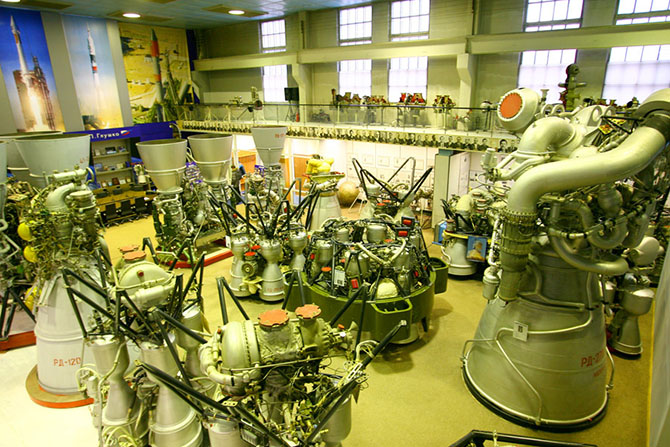

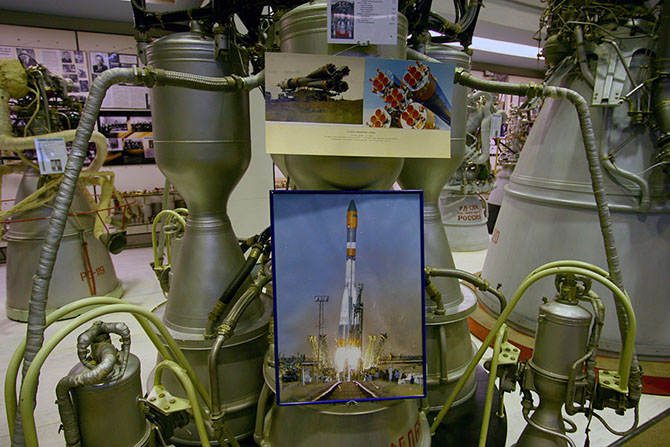

Первые разработки с новым типом камеры сгорания были военные. В демонстрационном зале они запрятаны в самый дальний и темный угол. А на свету — гордость — двигатели РД-107 и РД-108, которые обеспечили Советскому Союзу первенство в космосе, и позволяют России лидировать в пилотируемой космонавтике по сей день.
Владимир Судаков показывает рулевые камеры — дополнительные ракетные двигатели, которые позволяют управлять полетом.
В дальнейших разработках от подобной конструкции отказалось — решили просто отклонять маршевую камеру двигателя целиком. Проблемы с нестабильностью горения до конца решить так и не удалось, поэтому большинство двигателей конструкции КБ Глушко — многокамерные.

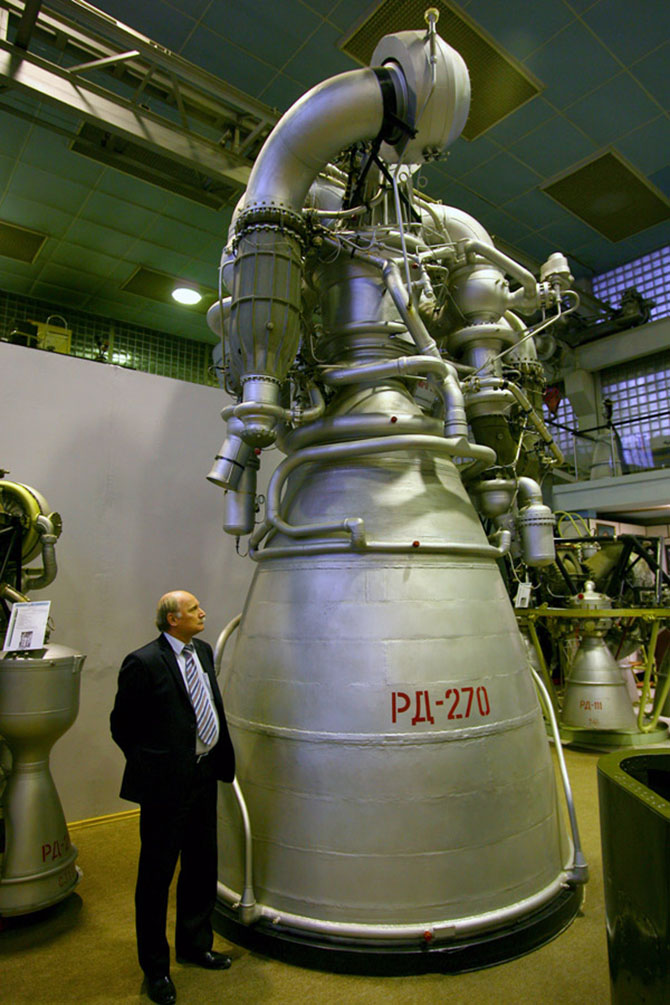

В зале имеется только один однокамерный гигант, который разрабатывался для лунной программы, но в серию так и не пошел — победил конкурирующий вариант НК-33 для ракеты Н1.
Разница их в том, что Н1 запускали на смеси кислород-керосин, а Глушко был готов запускать людей на диметилгидразине-тетраоксиде азота. Такая смесь эффективнее, но намного токсичнее керосина. В России на ней летает только грузовой «Протон». Впрочем, это ни сколь не мешает Китаю сейчас запускать своих тайконавтов именно на такой смеси.

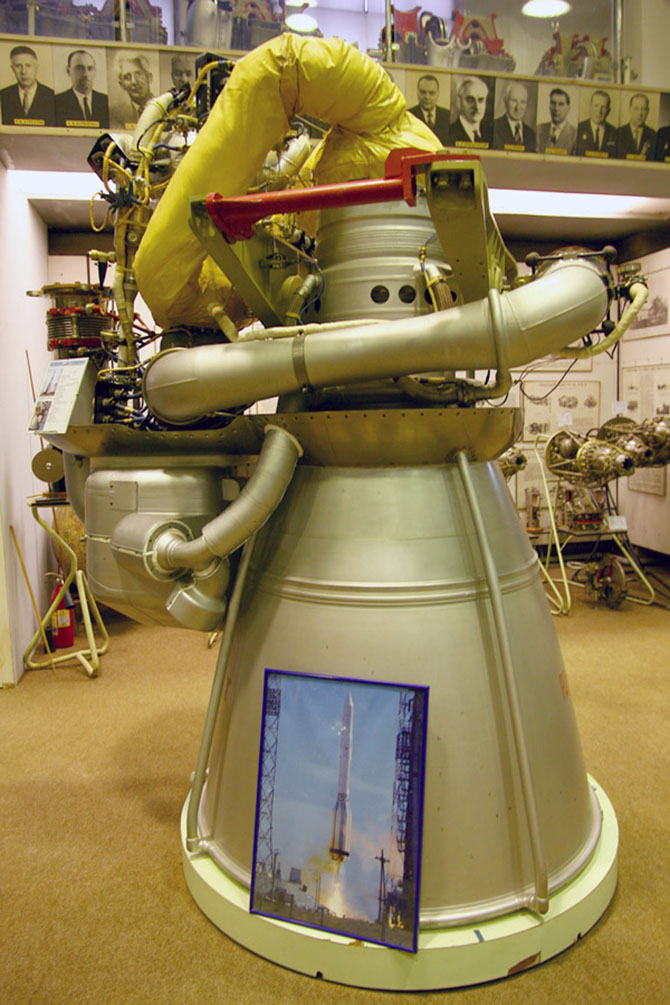

Можно взглянуть и на двигатель «Протона».

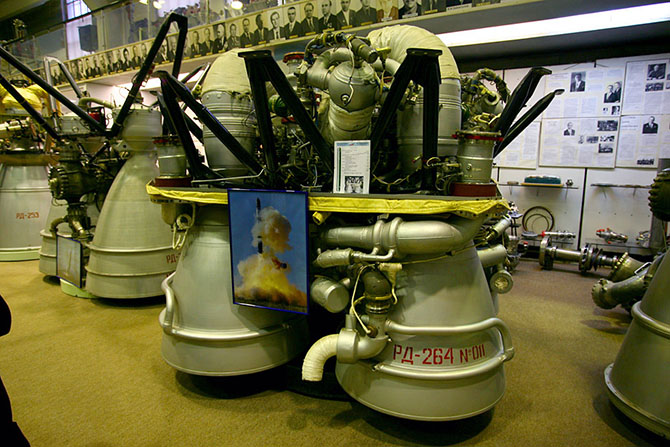

А двигатель для баллистической ракеты Р-36М, до сих пор стоит на боевом дежурстве в ракетах «Воевода», широко известных под натовским названием «Сатана».
Впрочем, сейчас их, под названием «Днепр» тоже запускают с мирными целями.
<iframe width="670" />

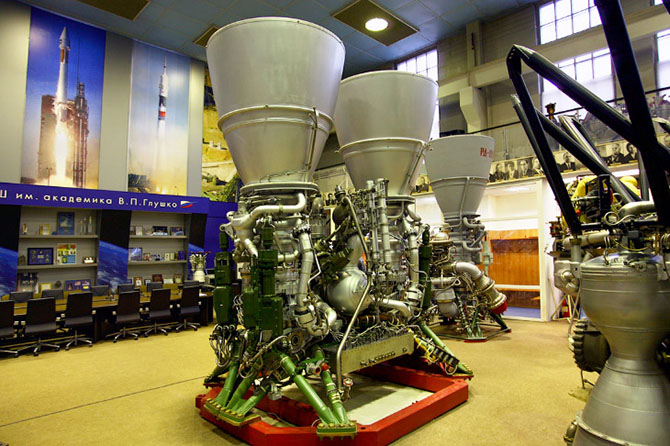

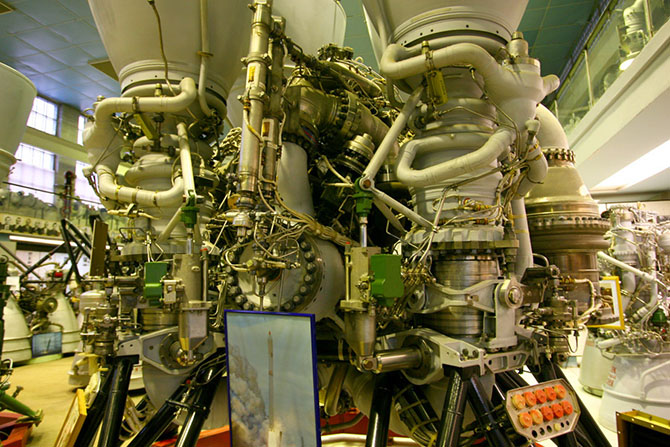

На сегодняшний день — это самый мощный кислород-керосиновый двигатель в мире — тяга 800 тс. Превосходит американский лунный F-1 на 100 тс, но достигает этого за счет четырех камер сгорания, против одной у F-1.
РД-170 разрабатывался для проекта «Энергия-Буран», в качестве двигателей боковых ускорителей. По первоначальному проекту предполагалось многоразовость ускорителей, поэтому двигатели были разработаны и сертифицированы для десятикратного использования. К сожалению, возврат ускорителей так и не был реализован, но двигатели сохраняют свои возможности.
После закрытия программы «Буран», РД-170 повезло больше чем лунному F-1 — ему нашли более утилитарное применение в ракете «Зенит». В советское время ее, так же как и «Воеводу» разрабатывало КБ «Южное», которое после развала СССР оказалось за границей. Но в 90-е политика не помешала российско-украинскому сотрудничеству, а к 1995 году, совместно с США и Норвегией начал реализовываться проект «Морской старт». Хотя он так и не вышел на прибыльность, прошел реорганизацию и сейчас решается его дальнейшая судьба, но ракеты летали и заказы на двигатели поддерживали «Энергомаш» в годы космического безденежья 90-х- начала 2000-х.
Как добиться подвижности узла при высоких давлениях и экстремальных температурах? Да фигня вопрос: всего лишь 12 слоев металла и дополнительные кольца бронирования, зальем меж слоев жидким кислородом — и нет проблем…
Такая конструкция позволяет жестко закрепить двигатель, но управлять полетом отклонением камеры сгорания и сопла, при помощи карданного подвеса. На двигателе он виден чуть ниже и правее центра, над панелью с красными заглушками.
Американцы про свой космос любят повторять: «Мы стоим на плечах гигантов». Глядя на такие творения советских инженеров понимаешь, что эта фраза всецело относится и к российской космонавтике. Та же «Ангара» хоть и детище уже российских конструкторов, но ее двигатель — РД-191 эволюционно восходит к РД-171.
Точно так же «половинка» РД-171, под названием РД-180 внесла свой вклад, и в американскую космонавтику, когда «Энергомаш» в 1995 году победил в конкурсе Lockheed Martin. Я спрашивал, не было ли в этой победе пропагандистского элемента — могли ли американцы заключить контракт с русскими для демонстрации завершения эры соперничества и начала сотрудничества в космосе? Мне не ответили, но рассказали про офигевшие глаза американских заказчиков, когда они увидели творения сумрачного химкинского гения. По слухам, характеристики РД-180 почти вдвое превышали характеристики конкурентов. Причина в том, что в США так и не освоили ракетные двигатели с закрытым циклом. В принципе, можно и без него, тот же F-1 был с открытым циклом или Merlin от SpaceX. Но в соотношении «мощность/масса» двигатели закрытого цикла выигрывают, хоть и проигрывают в цене.
Вот тут на видео испытаний двигателя Merlin-1D видно как из трубки рядом с соплом хлещет струя генераторного газа:
<iframe width="670" />
На заводе эту троицу РД-170, РД-180, РД-191 в шутку называют «литр», «поллитра» и «четвертинка».
На заводе много интересного, а главное получилось увидеть, как такое чудо инженерной мысли создается из кучи стальных и алюминиевых болванок.
Эти слова не пафос. Судите сами: здесь, в подмосковных Химках, разработаны двигатели для советско-российских ракет «Союз» и «Протон»; для российской «Ангары»; для советско-украинских «Зенита» и «Днепра»; для южнокорейской KSLV-1 и для американской ракеты Atlas-5. Но обо всем по порядку…
После проверки паспорта и прибытия сопровождающего, с проходной выдвигаемся в музей завода, или как тут его называют «Демонстрационный зал».
Хранитель зала Владимир Судаков — начальник Отдела информации. Судя по всему, с обязанностями он справляется неплохо — он один из всех моих собеседников знал кто такой «Zelenyikot».
Владимир провел короткую, но емкую экскурсию в музее.
Видите на столе 7 сантиметровую пшикалку? Вот с нее вырос весь советский и российский космос.
НПО «Энергомаш» развился из небольшой группы энтузиастов ракетостроения, сформированной в 1921 году, а в 1929-м названной Газодинамическая лаборатория, руководителем там был Валентин Петрович Глушко, позже он же стал генеральным конструктором НПО «Энергомаш».
Диск со сферой в центре — это не модель Солнечной системы, как я подумал, а макет электроракетного космического корабля. На диске предполагалось размещать солнечные батареи. На дальнем плане — первые модели жидкостных ракетных двигателей разработки ГДЛ.
За первыми концептами 20-30-х гг. пошли реальные работы на госфинансировании. Тут ГДЛ работало уже вместе с Королевским ГИРД. В военное время в «шарашке» разрабатывали ракетные ускорители для серийных военных самолетов. Создали целую линейку двигателей, и полагали, что являются одними из мировых лидеров жидкостного двигателестроения.
Но всю погоду испортили немцы, которые создали первую баллистическую ракету А4, более известную в России под названием «Фау-2».
Ее двигатель более чем на порядок превосходил советские разработки (25 тонн против 900 кг), и после войны инженеры принялись наверстывать упущенное.
Сначала создали полную реплику А4 под названием Р-1, но с использованием полностью советских материалов. На этом периоде нашим инженерам еще помогали немецкие. Но к секретным разработкам их старались не подпускать, поэтому дальше наши работали сами.
Первым делом инженеры принялись форсировать и облегчать немецкую конструкцию, и добились в этом немалых успехов — тяга повысилась до 51 тс.
Но дальше возникли проблемы нестабильности горения топлива в большей сферической камере сгорания. Глушко понял, что это тупик и занялся разработкой двигателей с цилиндрической камерой.
Первые разработки с новым типом камеры сгорания были военные. В демонстрационном зале они запрятаны в самый дальний и темный угол. А на свету — гордость — двигатели РД-107 и РД-108, которые обеспечили Советскому Союзу первенство в космосе, и позволяют России лидировать в пилотируемой космонавтике по сей день.
Владимир Судаков показывает рулевые камеры — дополнительные ракетные двигатели, которые позволяют управлять полетом.
В дальнейших разработках от подобной конструкции отказалось — решили просто отклонять маршевую камеру двигателя целиком. Проблемы с нестабильностью горения до конца решить так и не удалось, поэтому большинство двигателей конструкции КБ Глушко — многокамерные.
В зале имеется только один однокамерный гигант, который разрабатывался для лунной программы, но в серию так и не пошел — победил конкурирующий вариант НК-33 для ракеты Н1.
Разница их в том, что Н1 запускали на смеси кислород-керосин, а Глушко был готов запускать людей на диметилгидразине-тетраоксиде азота. Такая смесь эффективнее, но намного токсичнее керосина. В России на ней летает только грузовой «Протон». Впрочем, это ни сколь не мешает Китаю сейчас запускать своих тайконавтов именно на такой смеси.
Можно взглянуть и на двигатель «Протона».
А двигатель для баллистической ракеты Р-36М, до сих пор стоит на боевом дежурстве в ракетах «Воевода», широко известных под натовским названием «Сатана».
Впрочем, сейчас их, под названием «Днепр» тоже запускают с мирными целями.
<iframe width="670" />
На сегодняшний день — это самый мощный кислород-керосиновый двигатель в мире — тяга 800 тс. Превосходит американский лунный F-1 на 100 тс, но достигает этого за счет четырех камер сгорания, против одной у F-1.
РД-170 разрабатывался для проекта «Энергия-Буран», в качестве двигателей боковых ускорителей. По первоначальному проекту предполагалось многоразовость ускорителей, поэтому двигатели были разработаны и сертифицированы для десятикратного использования. К сожалению, возврат ускорителей так и не был реализован, но двигатели сохраняют свои возможности.
После закрытия программы «Буран», РД-170 повезло больше чем лунному F-1 — ему нашли более утилитарное применение в ракете «Зенит». В советское время ее, так же как и «Воеводу» разрабатывало КБ «Южное», которое после развала СССР оказалось за границей. Но в 90-е политика не помешала российско-украинскому сотрудничеству, а к 1995 году, совместно с США и Норвегией начал реализовываться проект «Морской старт». Хотя он так и не вышел на прибыльность, прошел реорганизацию и сейчас решается его дальнейшая судьба, но ракеты летали и заказы на двигатели поддерживали «Энергомаш» в годы космического безденежья 90-х- начала 2000-х.
Как добиться подвижности узла при высоких давлениях и экстремальных температурах? Да фигня вопрос: всего лишь 12 слоев металла и дополнительные кольца бронирования, зальем меж слоев жидким кислородом — и нет проблем…
Такая конструкция позволяет жестко закрепить двигатель, но управлять полетом отклонением камеры сгорания и сопла, при помощи карданного подвеса. На двигателе он виден чуть ниже и правее центра, над панелью с красными заглушками.
Американцы про свой космос любят повторять: «Мы стоим на плечах гигантов». Глядя на такие творения советских инженеров понимаешь, что эта фраза всецело относится и к российской космонавтике. Та же «Ангара» хоть и детище уже российских конструкторов, но ее двигатель — РД-191 эволюционно восходит к РД-171.
Точно так же «половинка» РД-171, под названием РД-180 внесла свой вклад, и в американскую космонавтику, когда «Энергомаш» в 1995 году победил в конкурсе Lockheed Martin. Я спрашивал, не было ли в этой победе пропагандистского элемента — могли ли американцы заключить контракт с русскими для демонстрации завершения эры соперничества и начала сотрудничества в космосе? Мне не ответили, но рассказали про офигевшие глаза американских заказчиков, когда они увидели творения сумрачного химкинского гения. По слухам, характеристики РД-180 почти вдвое превышали характеристики конкурентов. Причина в том, что в США так и не освоили ракетные двигатели с закрытым циклом. В принципе, можно и без него, тот же F-1 был с открытым циклом или Merlin от SpaceX. Но в соотношении «мощность/масса» двигатели закрытого цикла выигрывают, хоть и проигрывают в цене.
Вот тут на видео испытаний двигателя Merlin-1D видно как из трубки рядом с соплом хлещет струя генераторного газа:
<iframe width="670" />
На заводе эту троицу РД-170, РД-180, РД-191 в шутку называют «литр», «поллитра» и «четвертинка».
На заводе много интересного, а главное получилось увидеть, как такое чудо инженерной мысли создается из кучи стальных и алюминиевых болванок.
