Самолёты-легенды ОКБ Туполева: война и мир
Опытное конструкторское бюро Туполева за 95 лет своей работы разработало более 300 летательных аппаратов. Около 50 из них вышли в серийное производство. Наиболее популярными стали стратегические бомбардировщики Ту-160 и Ту-95, легенда гражданской авиации Ту-144, самый массовый советский пассажирский самолёт Ту-154 и его современная замена Ту-204/2014.

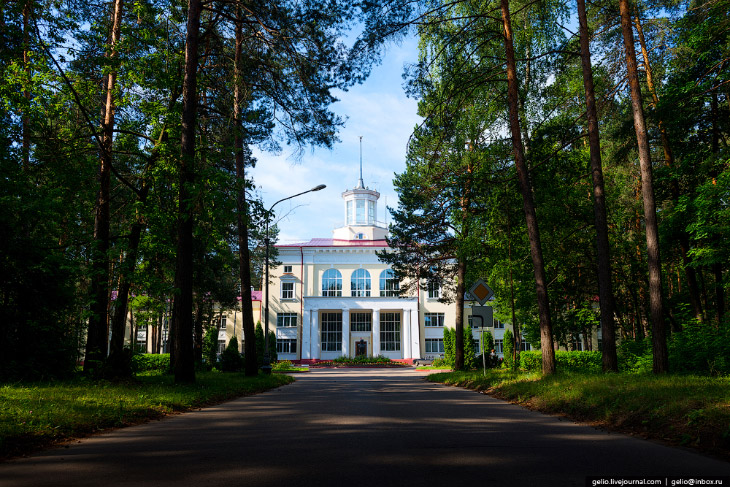

В подмосковном городе Жуковском расположена лётно-испытательная и доводочная база ПАО «Туполев». Здесь находится аэродром «Раменское» с самой большой в Европе взлётно-посадочной полосой длиной 5500 метров. Раз в два года в Жуковском проходит Международный авиационно-космический салон МАКС.

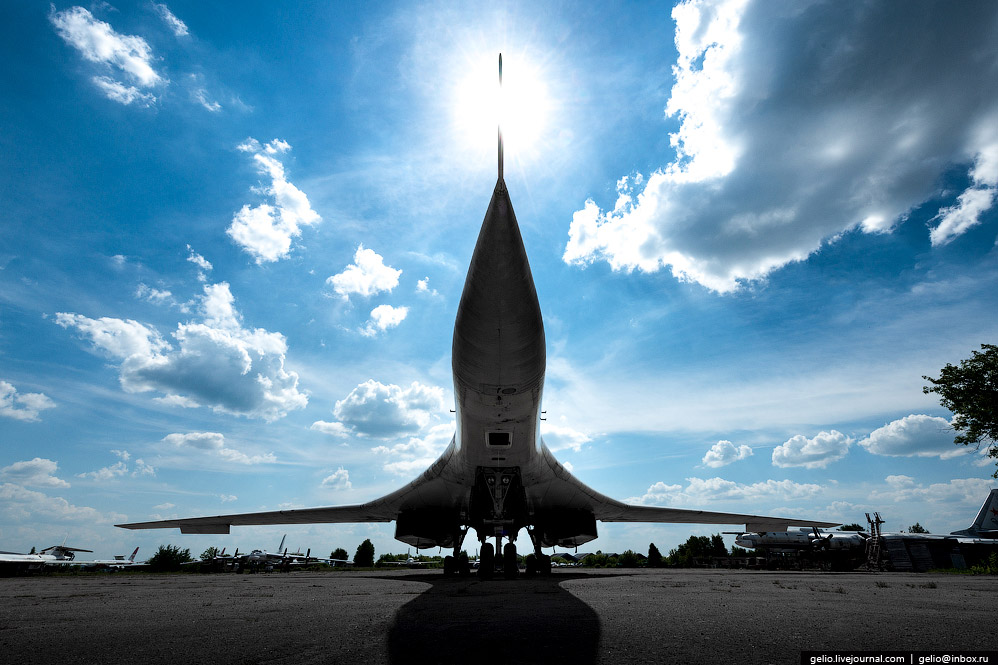

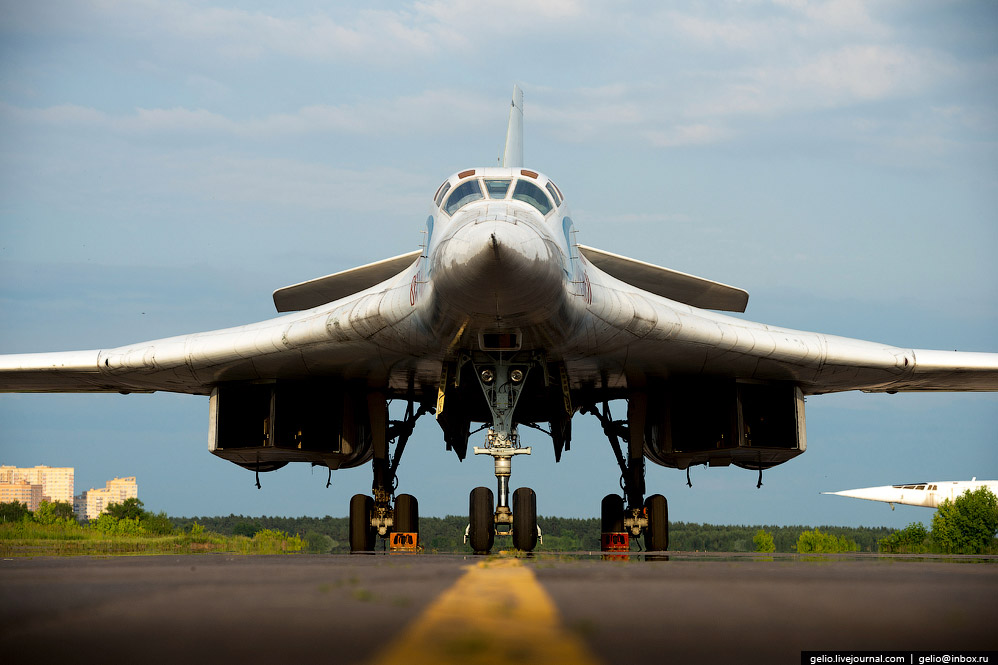

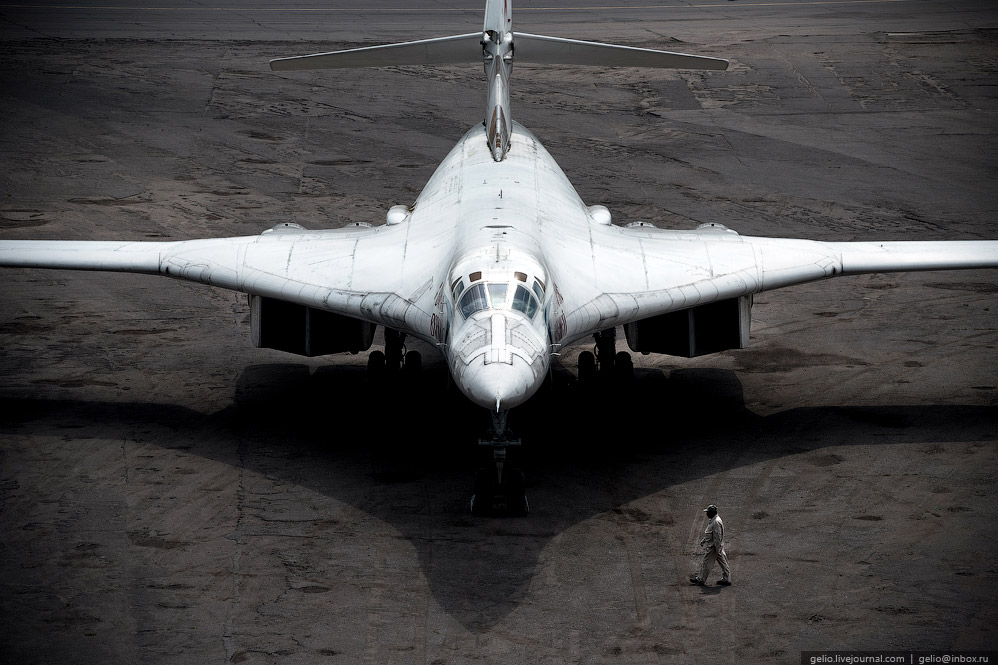

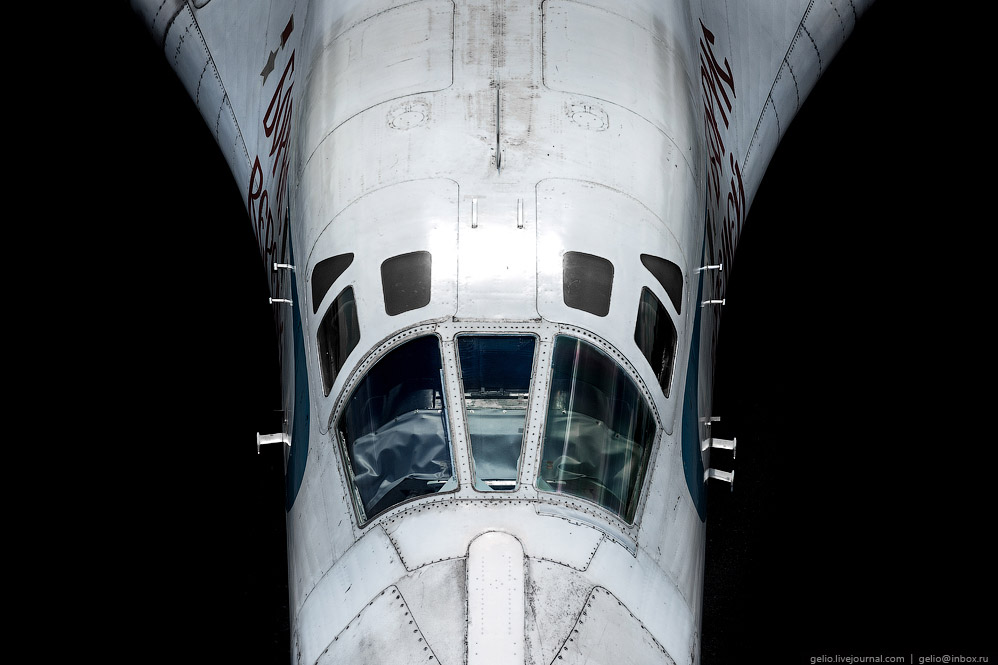

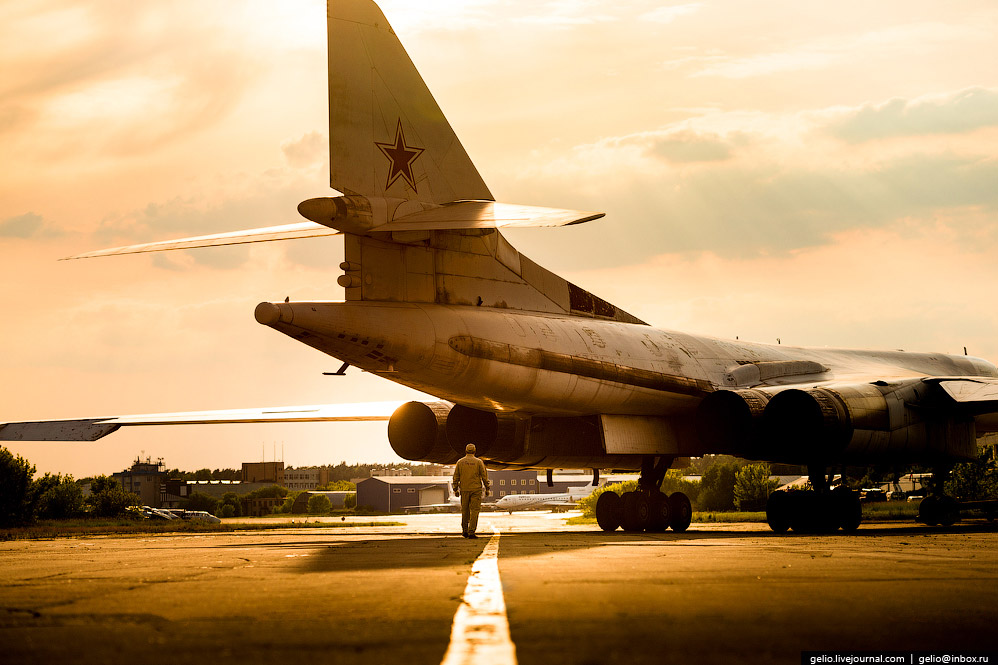

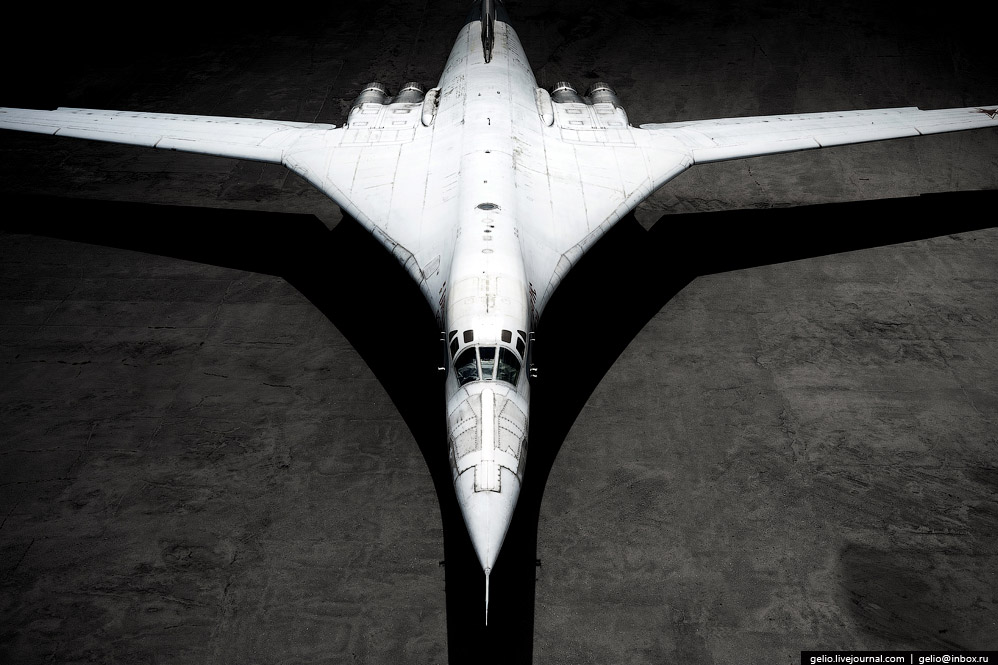

Ту-160. Сверхзвуковой стратегический бомбардировщик-ракетоносец Ту-160 был разработан в ОКБ Туполева в конце 1970-х годов. В классификации стран НАТО известен как Blackjack. Отечественные авиаторы называют его «Белый лебедь».
Ту-160 является самым тяжёлым (максимальная взлётная масса 275 тонн) и самым скоростным (до 2230 км/ч) серийным бомбардировщиком в мире.
Ракетоносец с крылом изменяемой геометрии был задуман как советский ответ проекту американского межконтинентального бомбардировщика B1.
Первый полёт опытного образца Ту-160 состоялся на аэродроме «Раменское» 18 декабря 1981 года.

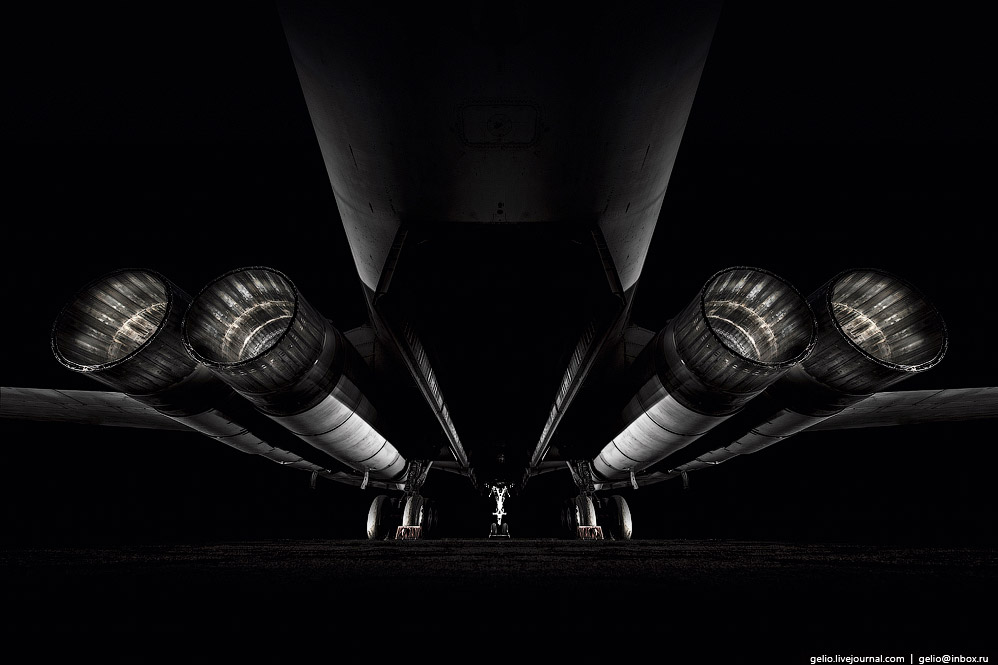

В воздух Ту-160 поднимают четыре двигателя НК-32, расположенные попарно с обеих сторон фюзеляжа. Силовая установка Ту-160 (совокупная тяга 100 тысяч кгс) — самая мощная среди всех действующих самолётов мира этого класса.
Конкурентами туполевцев в создании нового стратегического бомбардировщика были ОКБ Сухого и Мясищева. Однако проект в итоге был поручен ОКБ Туполева: оно уже имело богатый опыт и пакет решений, отработанных в ходе создания сверхзвукового лайнера Ту-144.
Большая часть Ту-160 сегодня имеют собственные имена. Представленный на фото один из первых серийных бортов назван в честь лётчика-испытателя, Героя Советского Союза Бориса Веремея. Именно он в декабре 1981 года поднял в небо самый первый Ту-160.
Сегодня на вооружении ВВС РФ состоит полтора десятка Ту-160.
Министерство обороны России рассчитывает заказать отечественному авиапрому еще около полусотни модернизированных бомбардировщиков.
Максимальная масса боевого груза — 45 тонн, что превышает нагрузку всех самолётов мира аналогичного класса.
В июне 2010 года два стратегических бомбардировщика Ту-160 установили рекорд дальности — 18 000 км, в полёте они провели 23 часа с дозаправкой в воздухе.

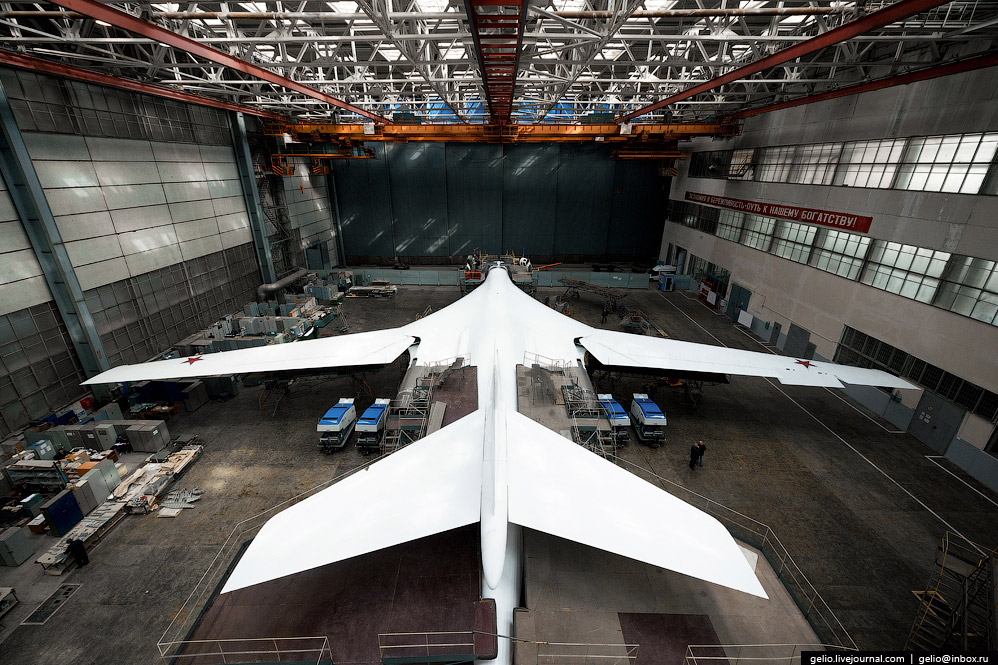

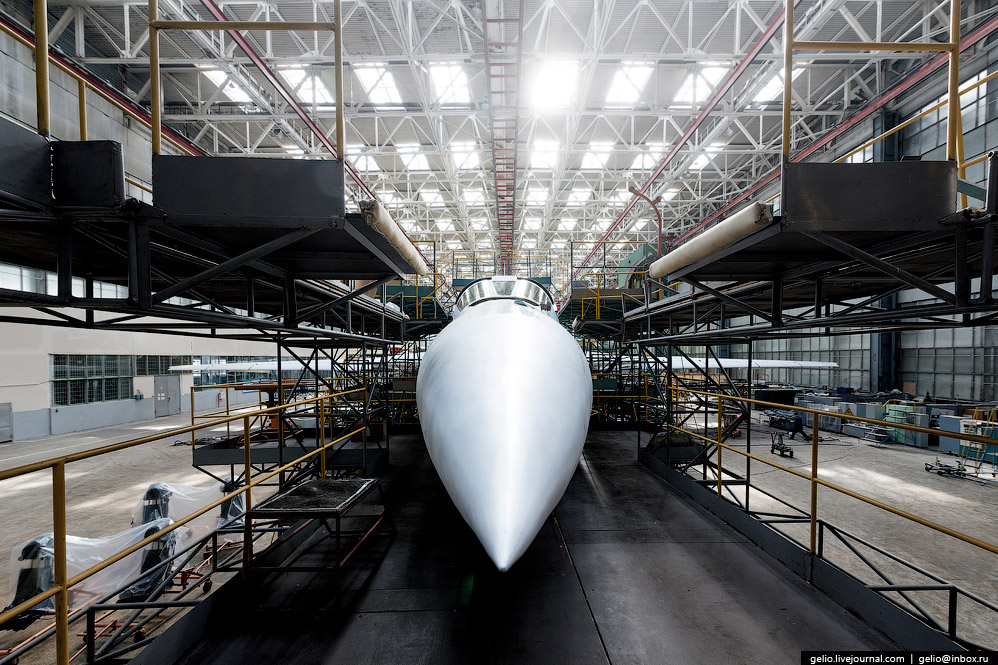

Машины собирают на Казанском авиационном заводе им. С.П. Горбунова.
В 2016 году здесь начали восстанавливать ключевые технологические линии для возобновления выпуска модернизированных Ту-160.

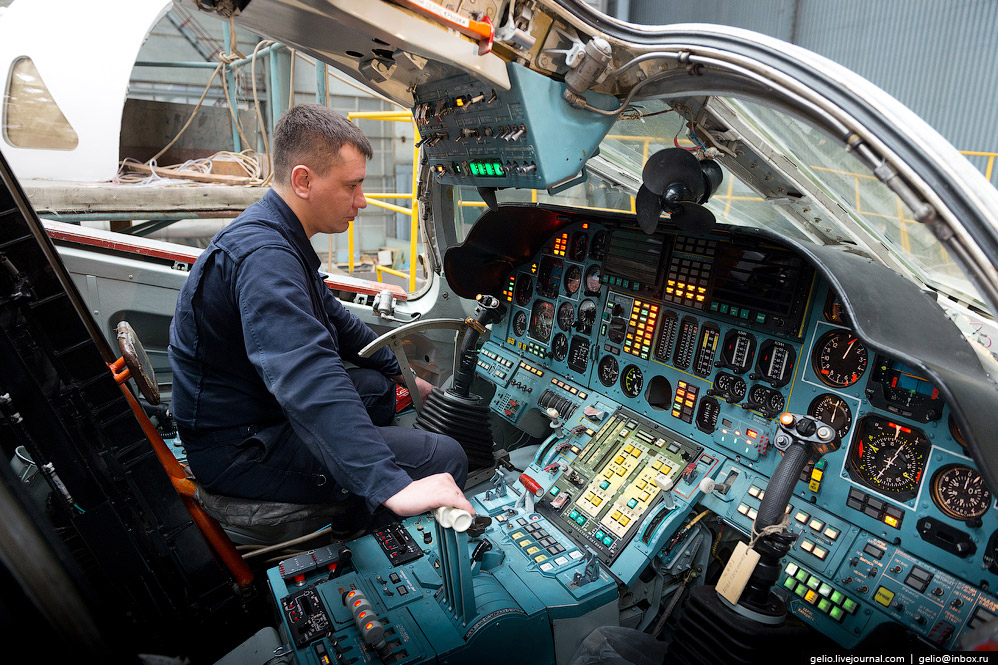

Кабина пилотов. Впервые в истории для управления тяжёлым реактивным самолётом была использована ручка истребительного типа, а не штурвал для обеих рук. Экипаж — 4 человека в двух двухместных кабинах (командир, помощник, штурман, штурман-оператор). Для комфорта экипажа в дальних полётах здесь предусмотрены спальное место, туалет и система разогрева пищи.
Первое боевое применение Ту-160 состоялось в ходе российской операции Сирии в ноябре 2015 года. Бомбардировщики нанесли удары по позициям террористов крылатыми ракетами.

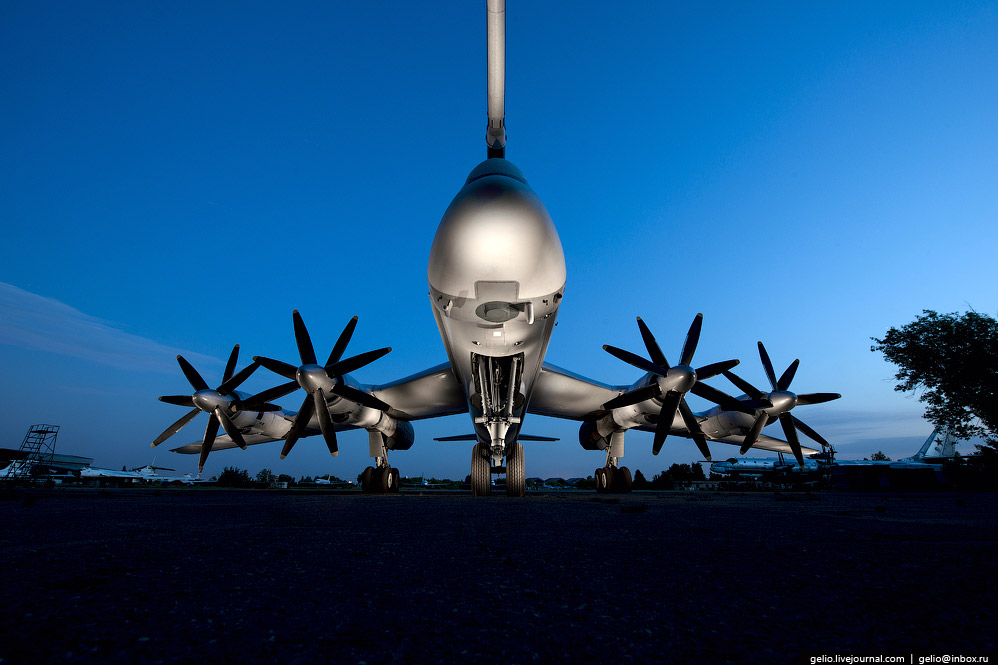

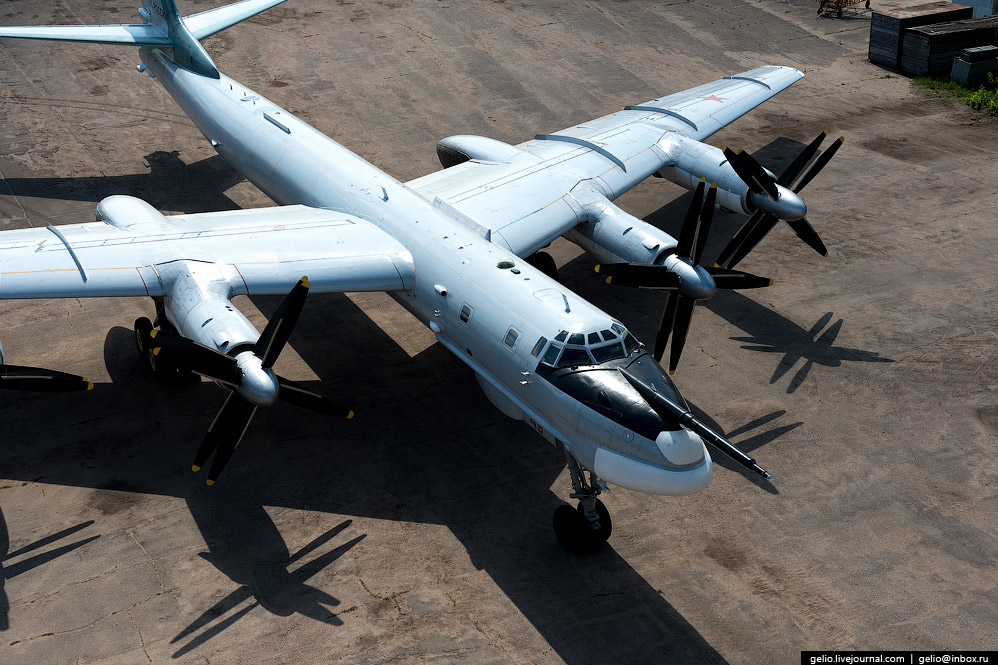

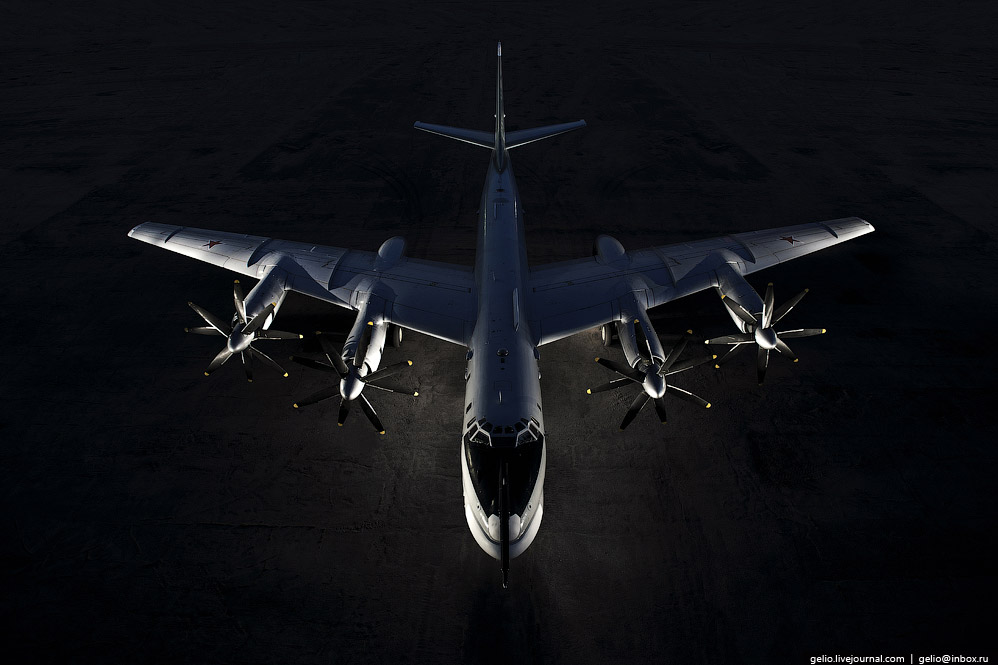

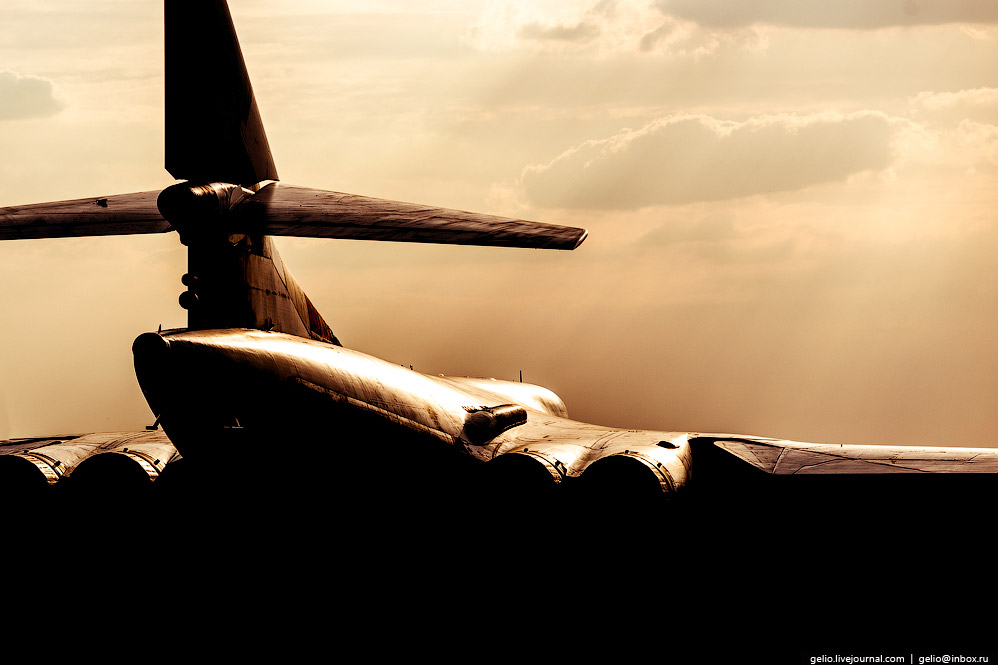

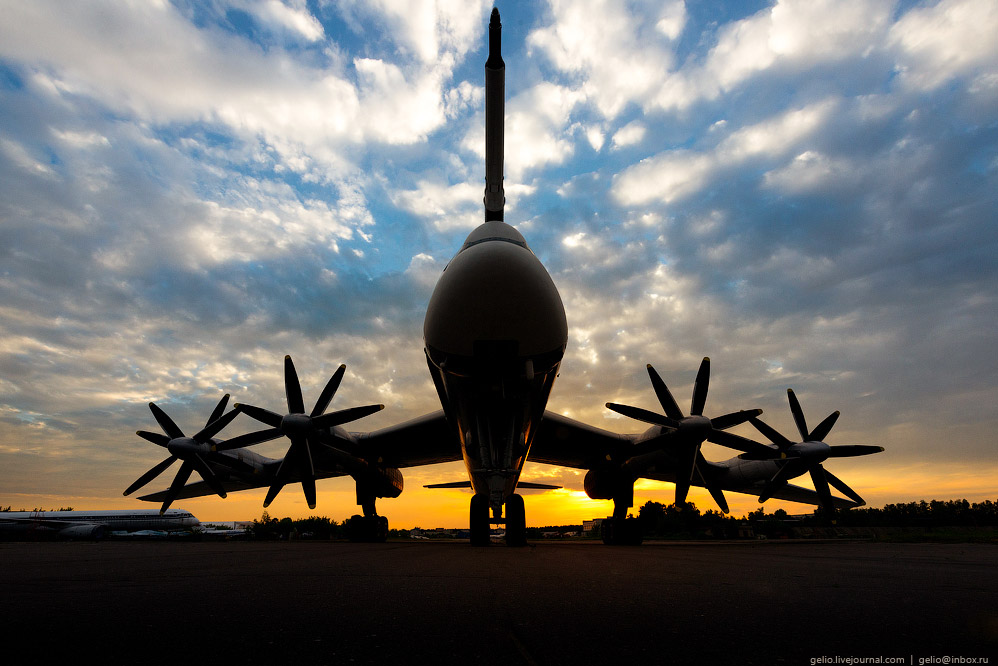

Ту-95. Символ стратегической дальней авиации Советского Союза в годы холодной войны. По классификации НАТО — «Медведь».
Оснащён четырьмя двигателями НК-12. Это самый мощный турбовинтовой (15 тысяч л.с.) двигатель в мире.

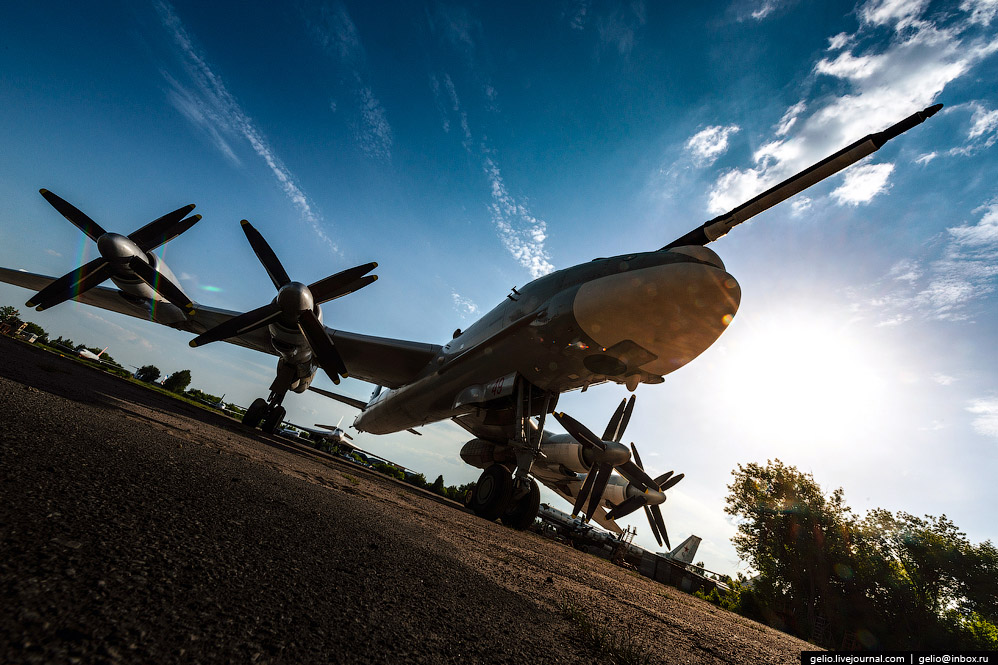

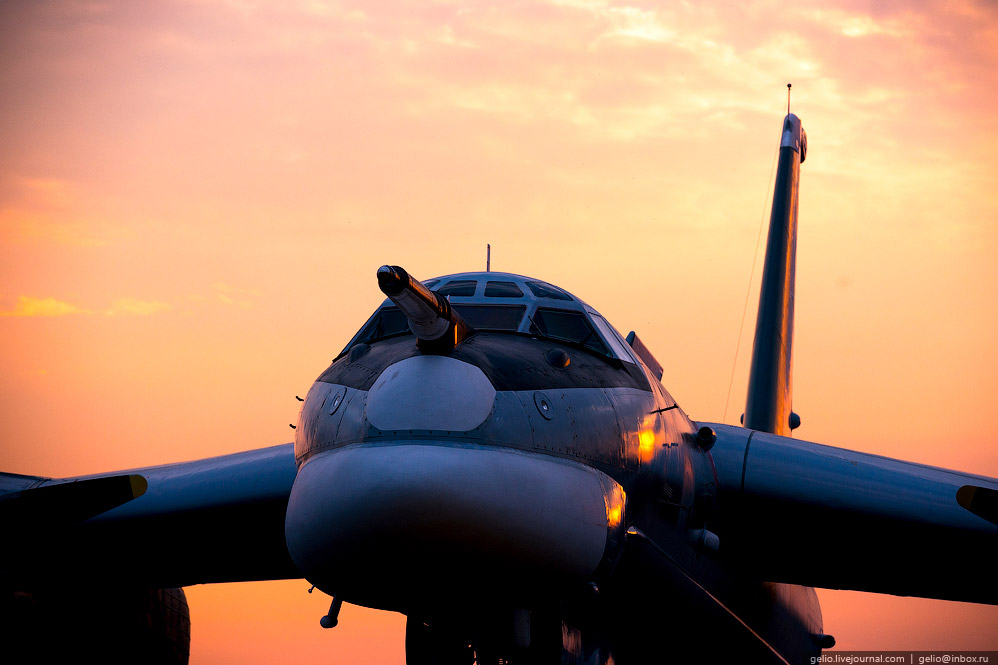

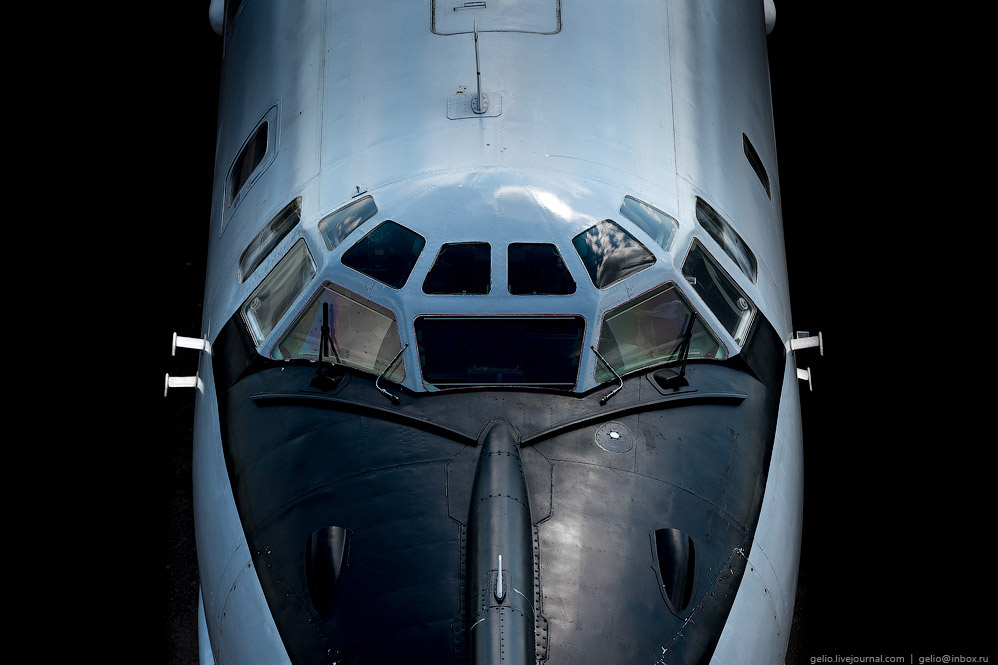

Характерная черта облика носовой части Ту-95 — неубираемая штанга топливоприёмника для дозаправки в воздухе.
Ту-95 служил эффективным инструментом сдерживания потенциального противника. Советское правительство заказало ОКБ Туполева самолёт, который мог бы долететь до США, сбросить ядерную бомбу и вернуться на базу. Дальность полёта первой модификации Ту-95 превышала 15 000 км и постепенно сокращалась с разрядкой международной напряжённости и развитием межконтинентальных баллистических ракет.
Опытный образец Ту-95 совершил первый полёт 12 ноября 1952 года. Серийное производство началось в 1955 году и продолжалось в Куйбышеве (Самаре) до 1992 года. На балансе ВВС России более 50 бомбардировщиков Ту-95.
Экипаж Ту-95 — 9 человек (сокращён до 7 человек в модификации Ту-95МС).

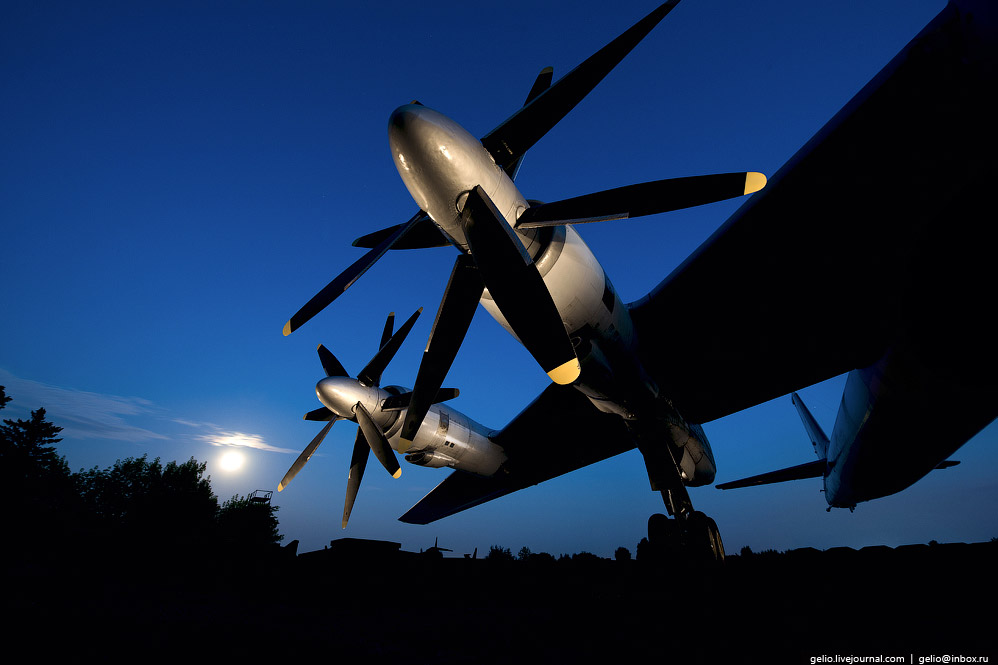

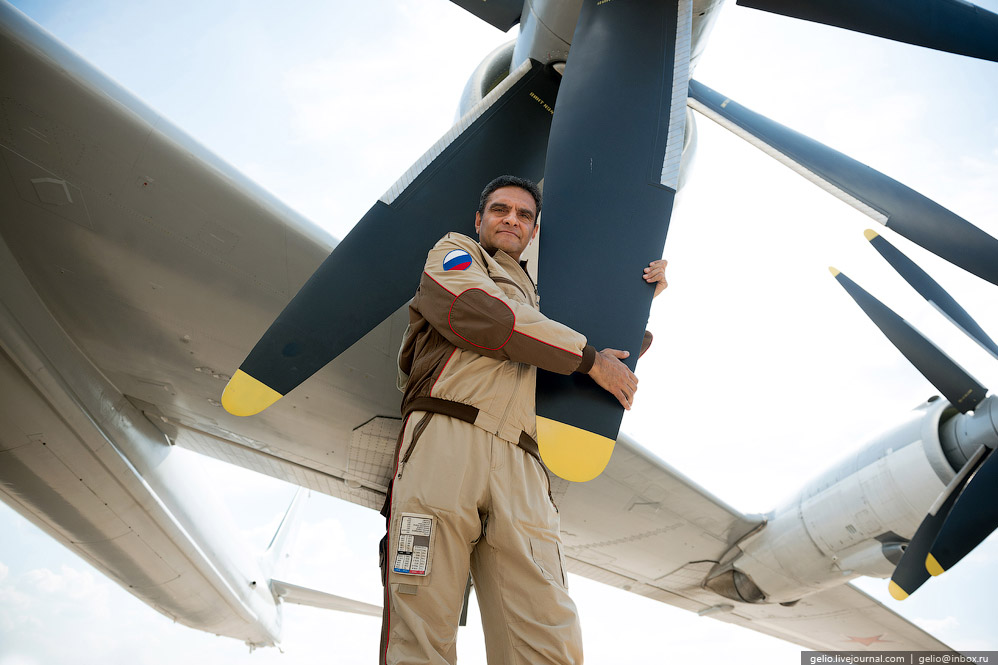

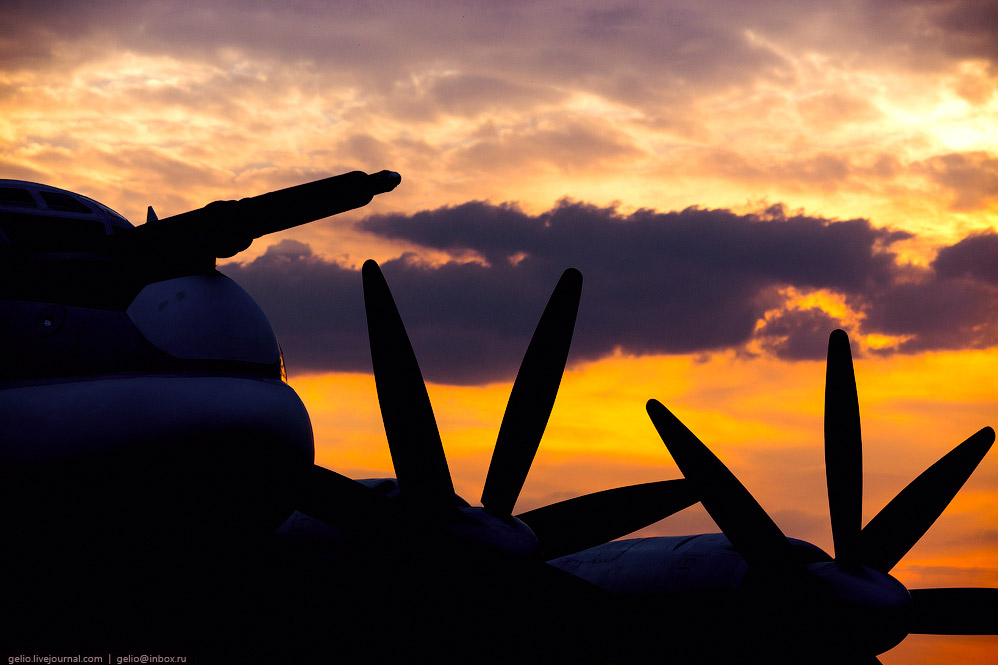

Диаметр винта двигателя превышает 5 метров. Масса каждой из восьми лопастей — 96 кг.

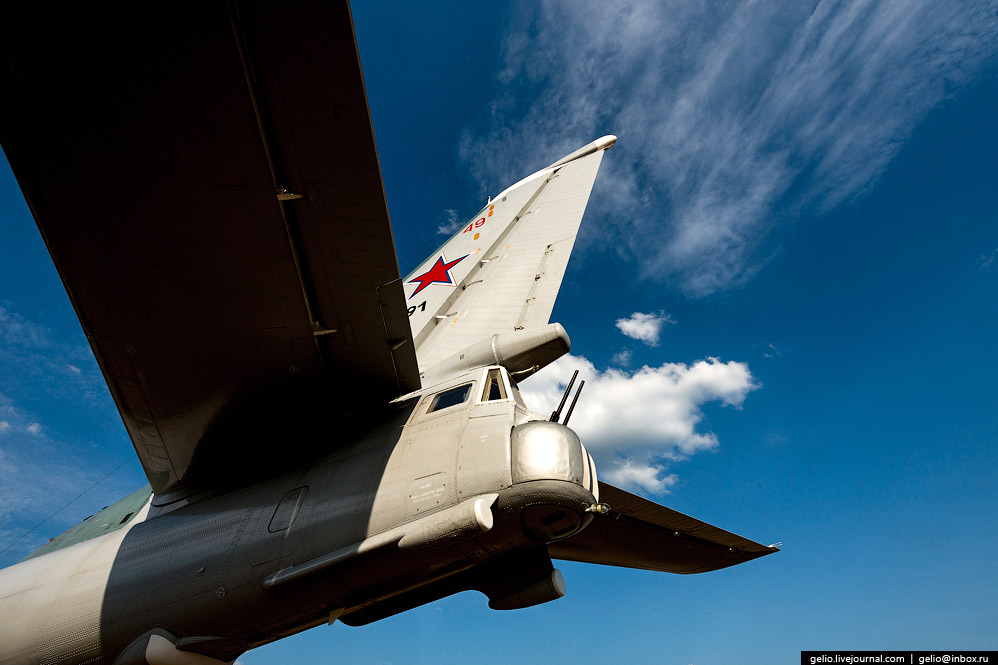

Часть системы оборонительного вооружения — кормовая турель спаренной 23-мм авиационной пушки. Изначально Ту-95 оснащали шестью пушками, в современной модификации оставили только две хвостовые, поскольку ближний бой с использованием стрелкового вооружения в современной воздушной войне явление редкое.
Длина Ту-95 и размах его крыльев практически совпадают — около 50 метров.
Максимальная боевая нагрузка составляет 15 тонн (превышает 20 тонн в модификации Ту-95МС).

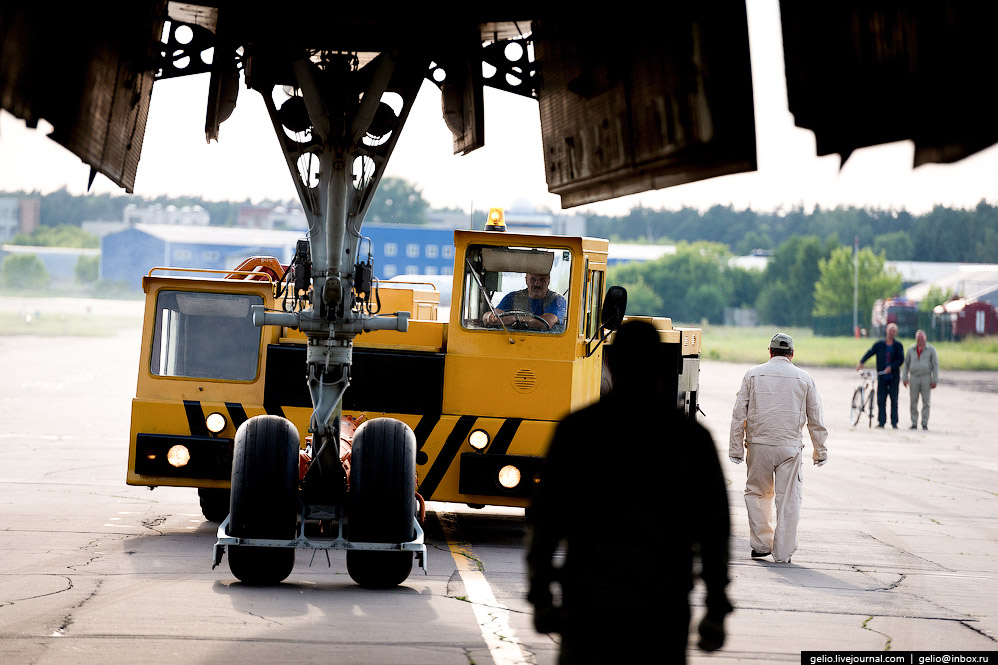

Экипаж самолёта попадает в кабину через люк в нише передней стойки шасси. Носовое шасси Ту-95 не имеет тормозной системы. Диаметр колеса — 1,1 метра.
Военные эксперты считают, что Ту-95 далеко не устарел. Самолёт успешно применяется в военных конфликтах (в частности, в Сирии). Бомбардировщик атакует цели современными крылатыми ракетами за несколько тысяч километров — вне пределов зоны поражения вражеской ПВО.

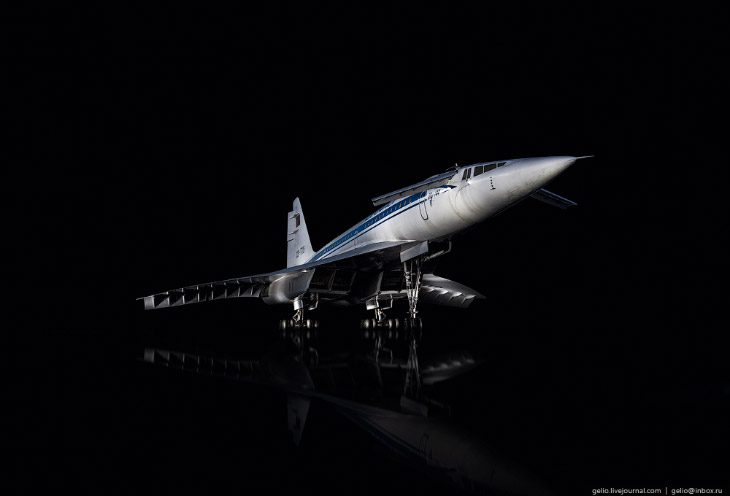

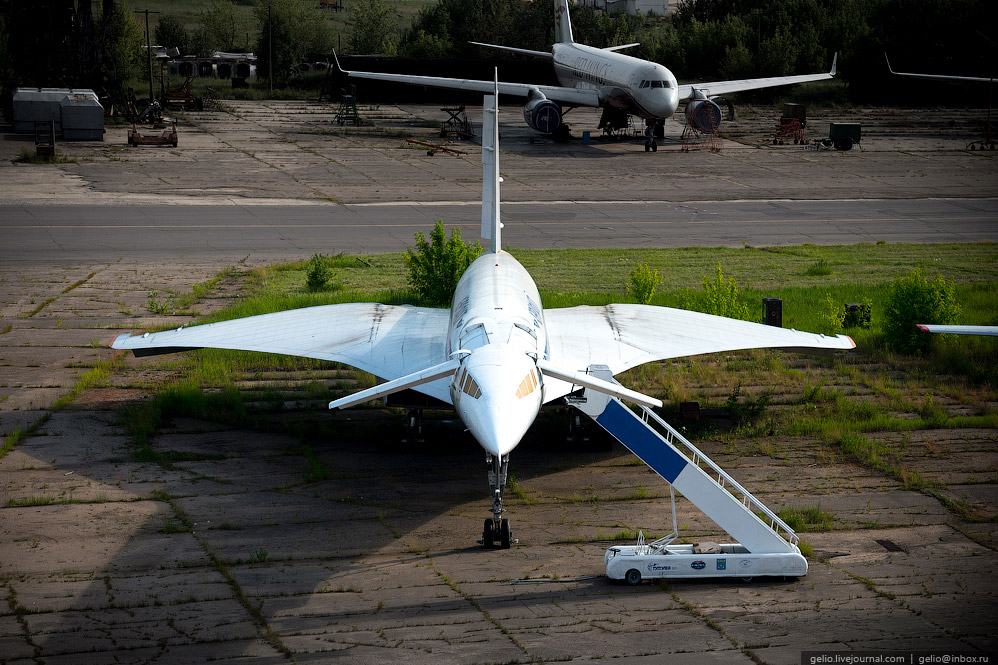

Ту-144. Гордость и боль ОКБ Туполева и отечественного авиапрома — Ту-144. Самый быстрый пассажирский авиалайнер в мире. Самолёт, опередивший не только звук, но и своё время.
Ускорившиеся темпы жизни в 60-е годы XX века озадачили авиаконструкторов проблемой создания сверхзвукового дальнемагистрального лайнера. Работы велись в Советском Союзе (ОКБ Туполева) и в Европе (франко-британский проект «Конкорд»). Победил СССР. Первый полёт Ту-144 состоялся 31 декабря 1968 года, на два месяца раньше «Конкорда».
Впервые в истории пассажирской авиации Ту-144 преодолел звуковой барьер в июне 1969 года на высоте 11 км. В два раза скорость звука туполевский лайнер превысил в мае 1970 года.

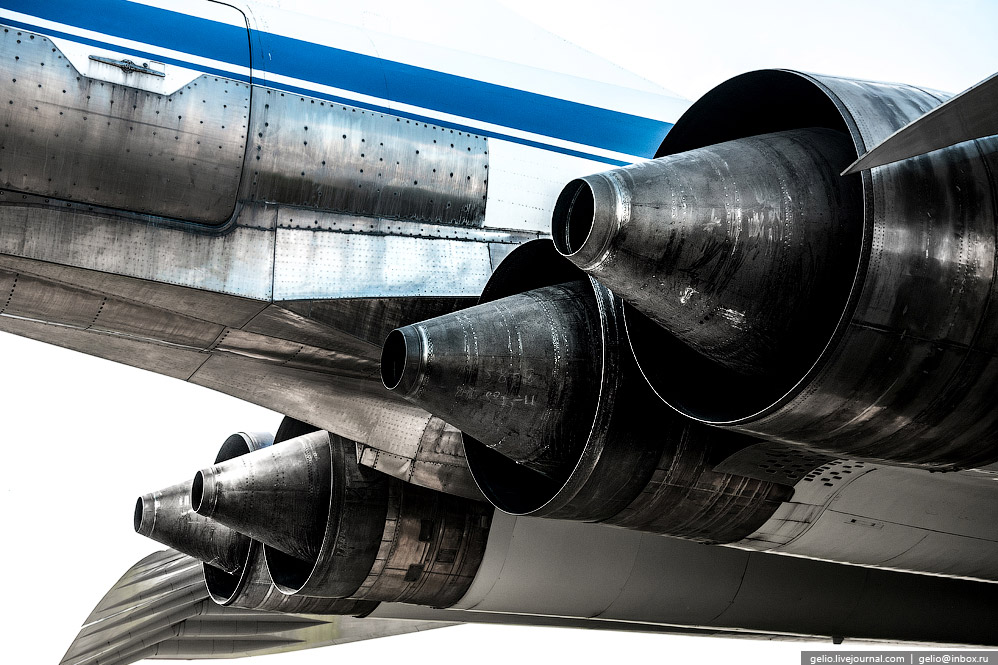

Специально для Ту-144 на Куйбышевском моторном заводе были разработаны турбореактивные двигатели НК-144. Четыре таких установки на каждом лайнере позволяли ему развить максимальную скорость свыше 2400 км/ч.
Ту-144 быстрее «Конкорда» более чем на 150 км/ч. Оборотной стороной скорости был существенный расход топлива (на борт его приходилось брать до 100 тонн). Над экономичностью двигателя его конструкторы работали в последующих модификациях. В 1980 году разработка двигателя НК-144 была прекращена из-за сворачивания проекта.
В конструкции Ту-144 создатели применили много технических новинок. Изменялся угон наклона кабины пилотов: для улучшения обзора при взлёте и посадке «нос» опускался, а в крейсерском полёте фиксировался в одной плоскости с фюзеляжем.

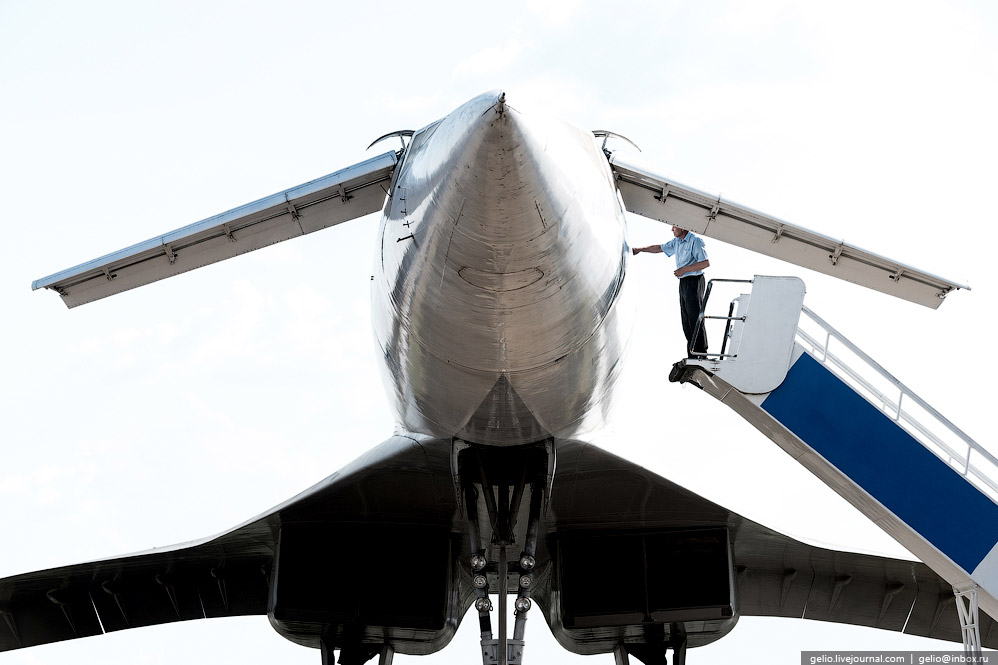

Убирающееся переднее горизонтальное оперение. «Крылышки» улучшали управляемость почти 200-тонного лайнера на взлёте и посадке. Передний стабилизатор вместе с опускающимся носом позволяли гасить скорость лайнера перед посадкой (в конструкции Ту-144 не предусмотрены закрылки и предкрылки).

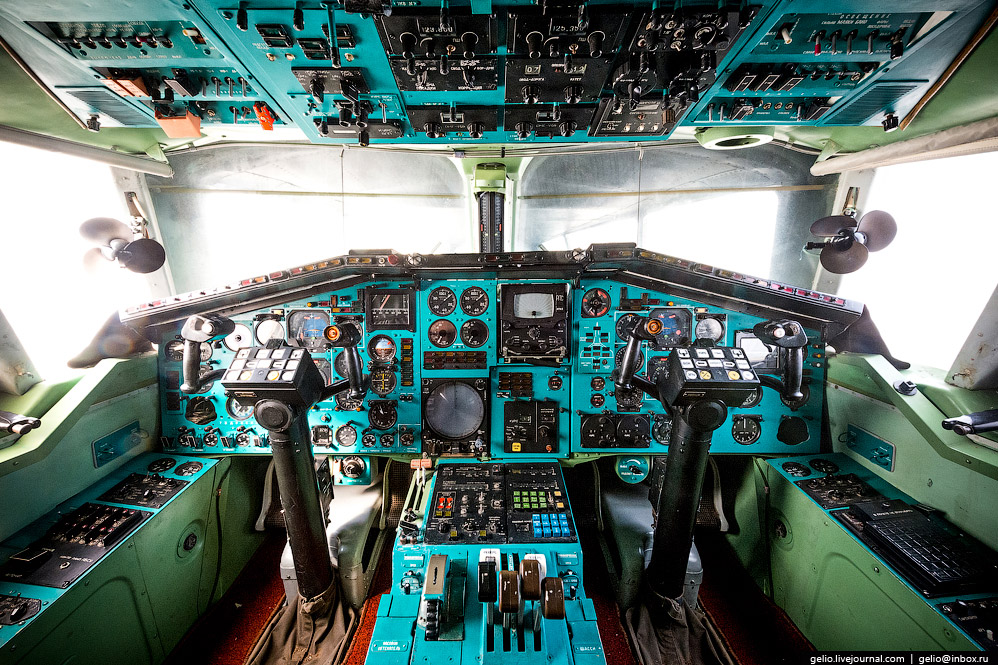

На момент создания кабина пилотов была оснащена самой современной авионикой. Экипаж лайнера — 4 человека (без учёта бортпроводников).

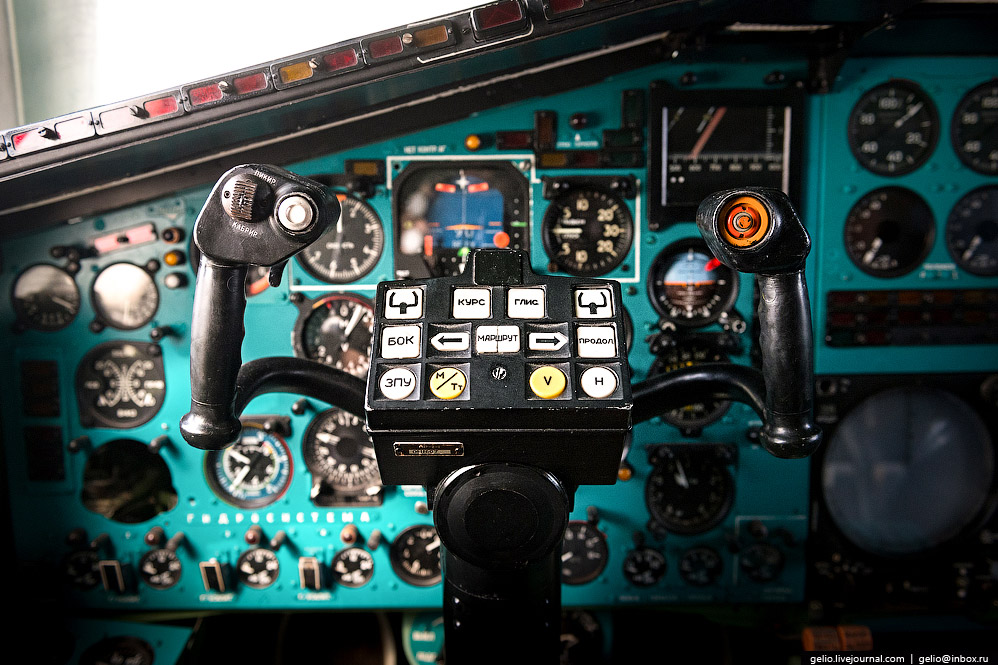

Штурвал командира самого быстрого пассажирского самолёта в истории человечества.

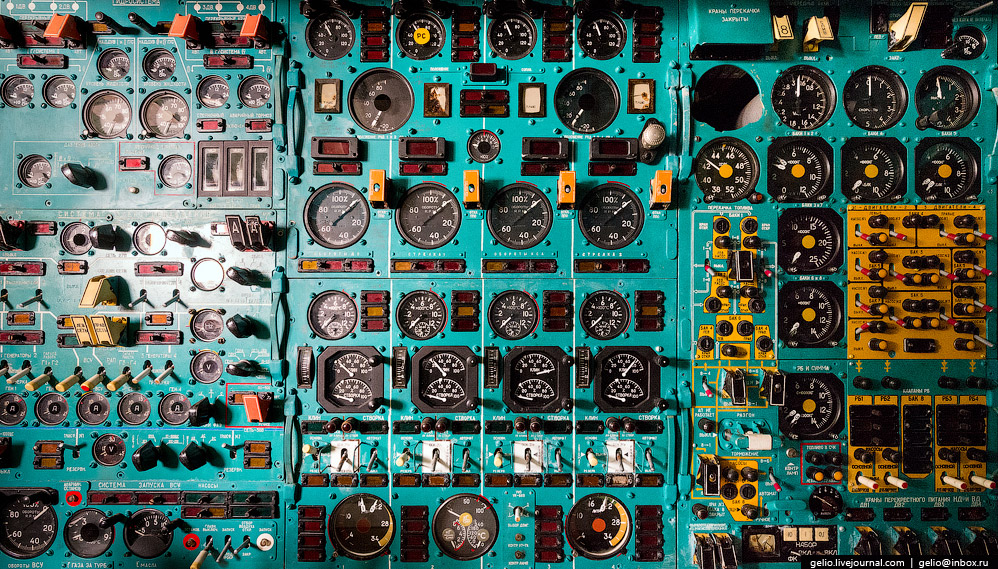

Панель бортинженера — комплекс инструментов для управления и контроля силовыми и топливными системами.

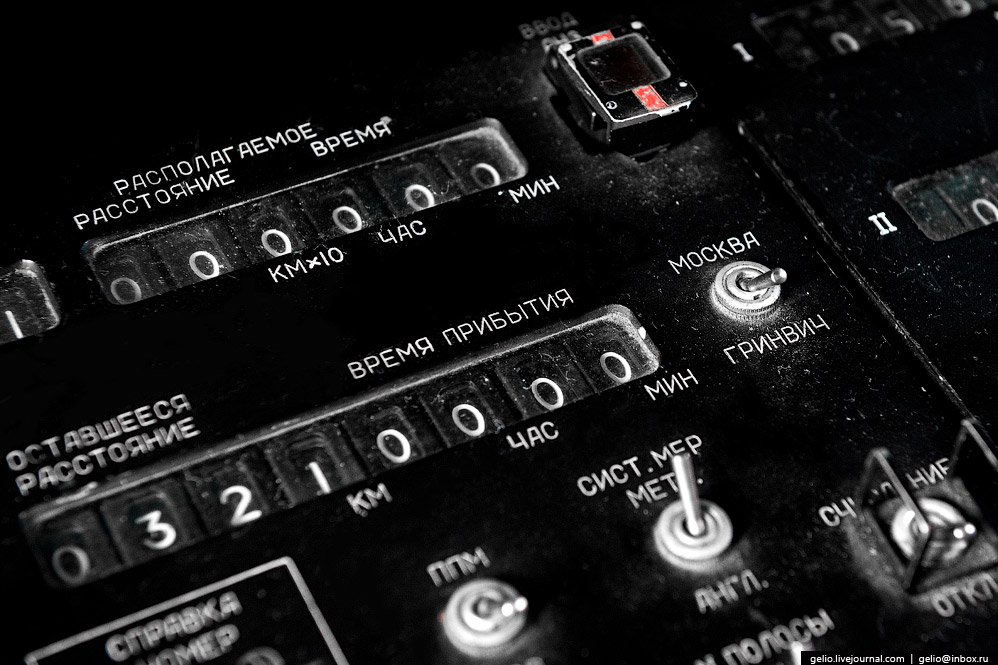

Некоторые элементы приборных панелей Ту-144 особо подчёркивали его статус дальнемагистрального и межконтинентального лайнера. Переключатели времени «Москва–Гринвич» и системы мер «Английская–Метрическая». По иронии судьбы самолёт так и не вышел на международные авиалинии. За границу попадал лишь для демонстрационных полётов на салонах во французском Ле-Бурже. Первый из которых завершился трагедией. По так и не выясненным причинам Ту-144 разбился 3 июня 1973 года, погибли 6 человек экипажа и 8 человек на земле. Несколько катастроф и авиапроисшествий, а также высокая стоимость эксплуатации привели к закрытию проекта в 1980-х годах.
Конструкторы Ту-144 предусмотрели инновационную возможность запуска реактивных двигателей в воздухе. Функция важная, потому что в крейсерском режиме самолёт управлялся изменением тяги двигателей.

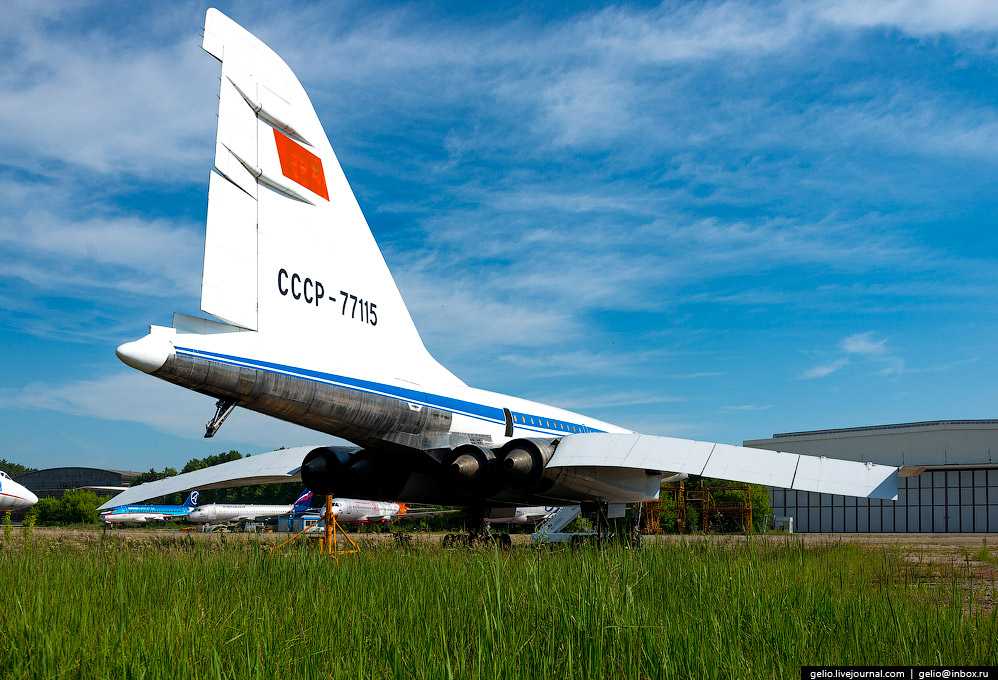

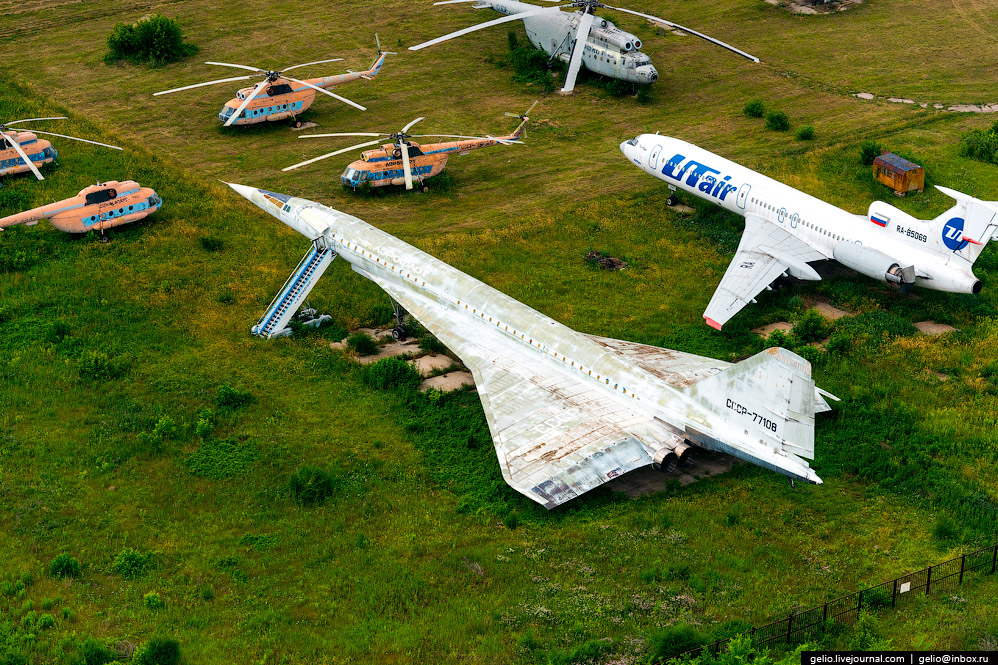

Всего с 1968 по 1984 годы было построено 16 единиц Ту-144. Сохранилась лишь половина. Несколько бортов используют в качестве музейных экспонатов, другие хранятся в разных городах России. На фото: Ту-144 на учебном аэродроме Самарского национального исследовательского университета им. Королёва.

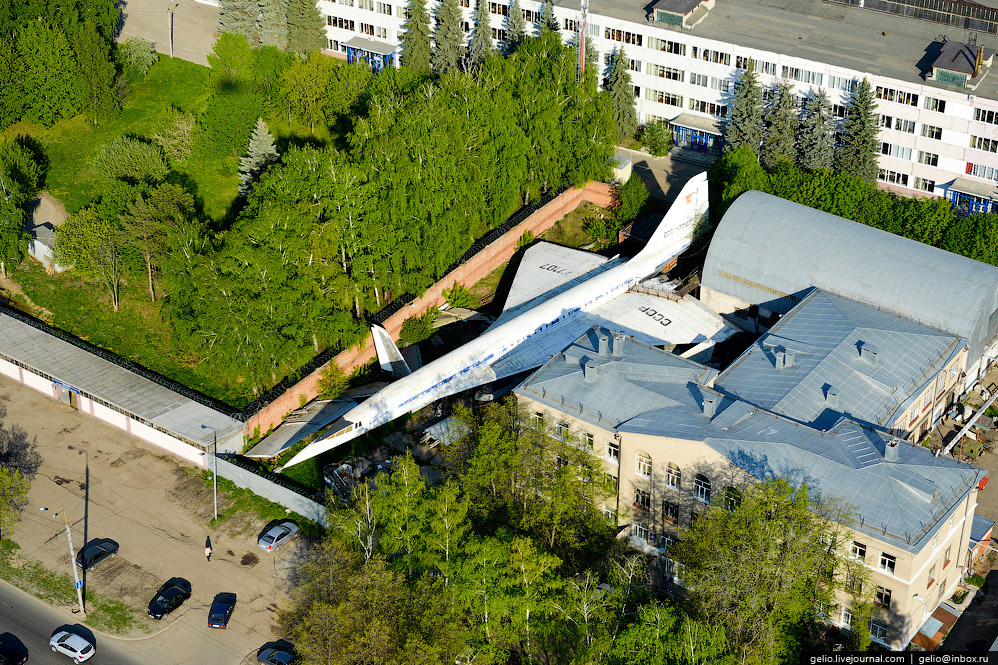

Борт №77107 установлен в учебных целях на территории Казанского авиационного института.

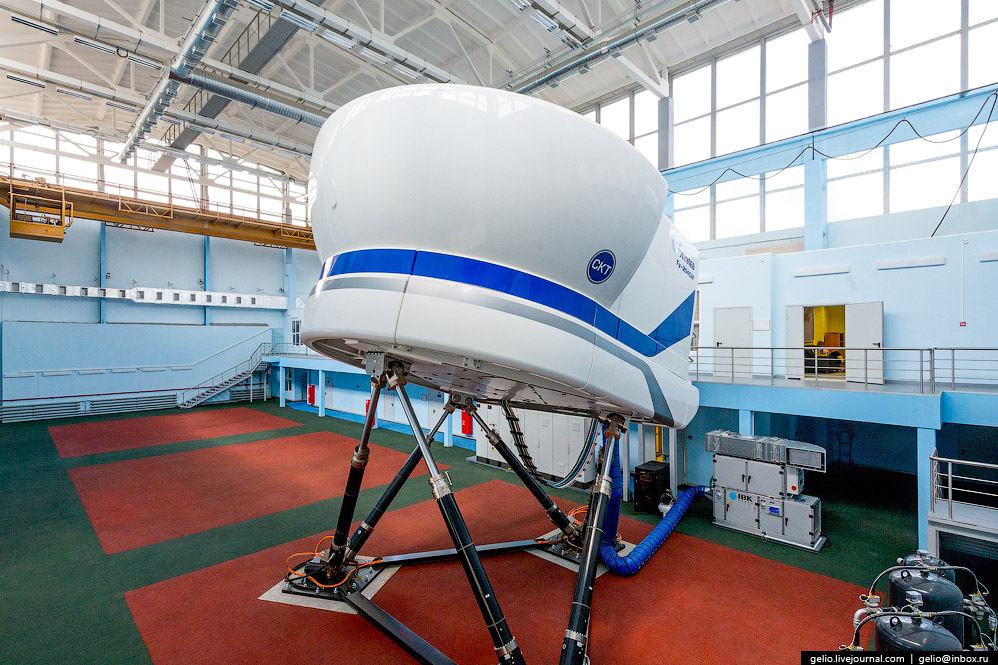

Современные технологии изменили систему подготовки кадров для авиации. На фото: пилотажный тренажёр среднемагистрального лайнера Ту-204СМ.

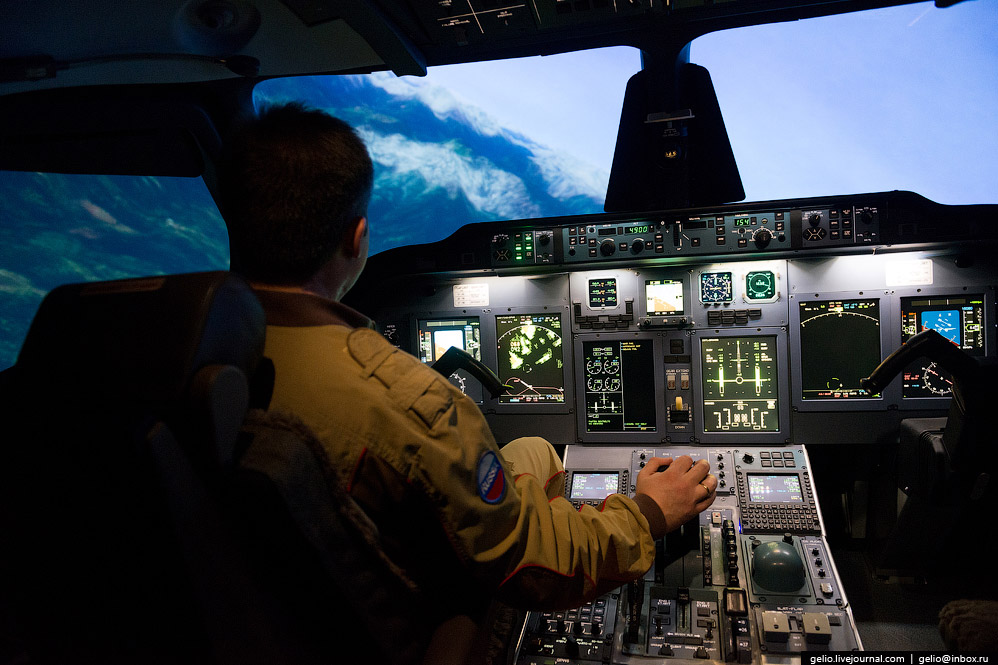

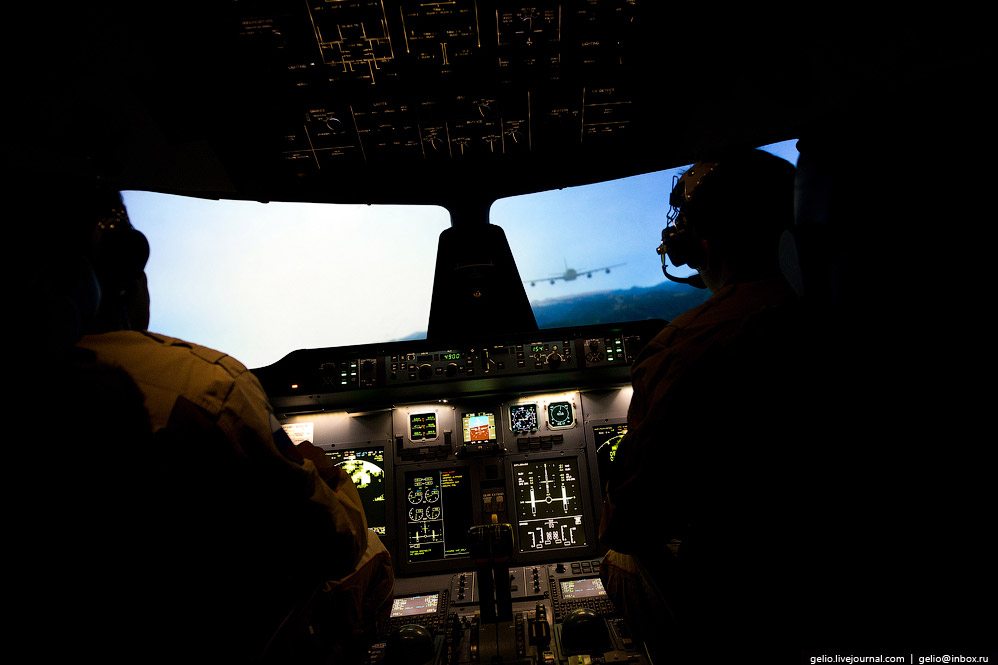

Полнофункциональный симулятор «стеклянной» кабины. Проекция картинки за бортом и изменение положения тренажёра в трёх измерениях позволяют реалистично моделировать различные условия и режимы полёта, включая экстремальные.

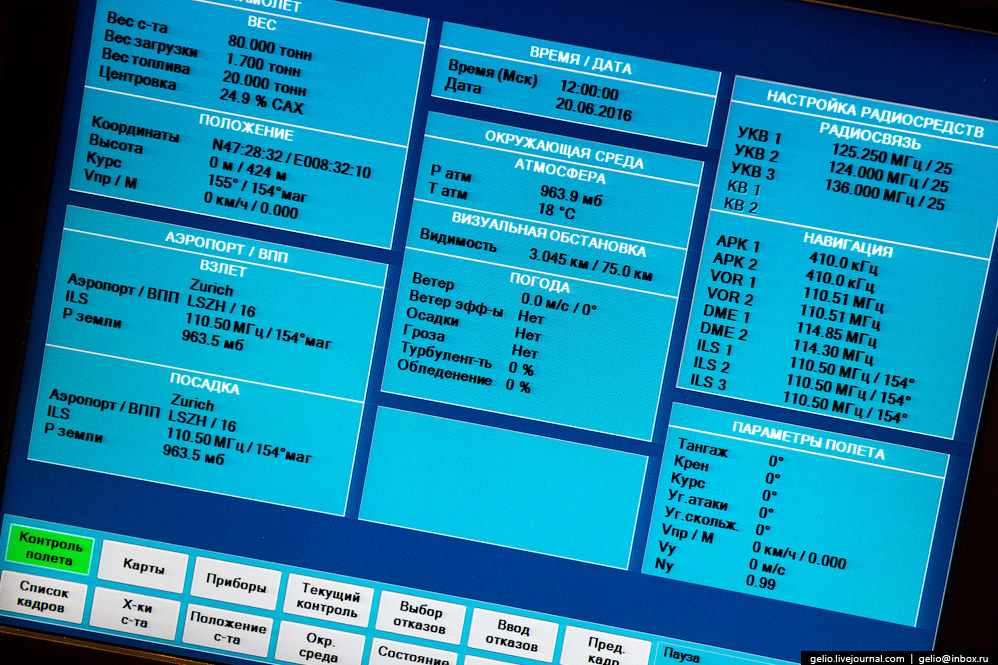

Пульт управления тренажёром с тонкой настройкой вводных условий.
Имитация расхождения с бортом-нарушителем.

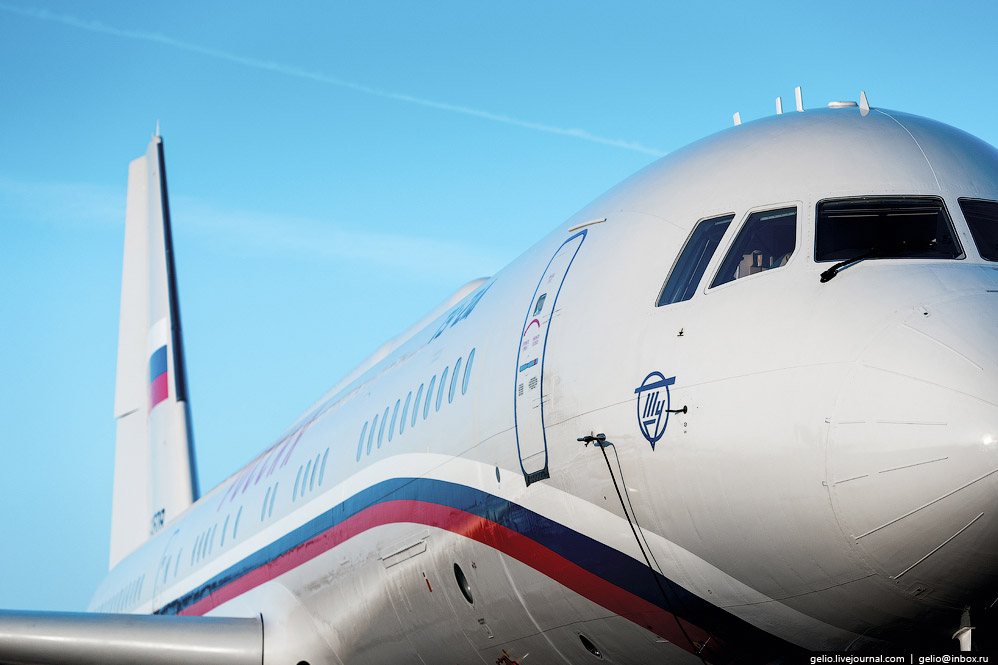

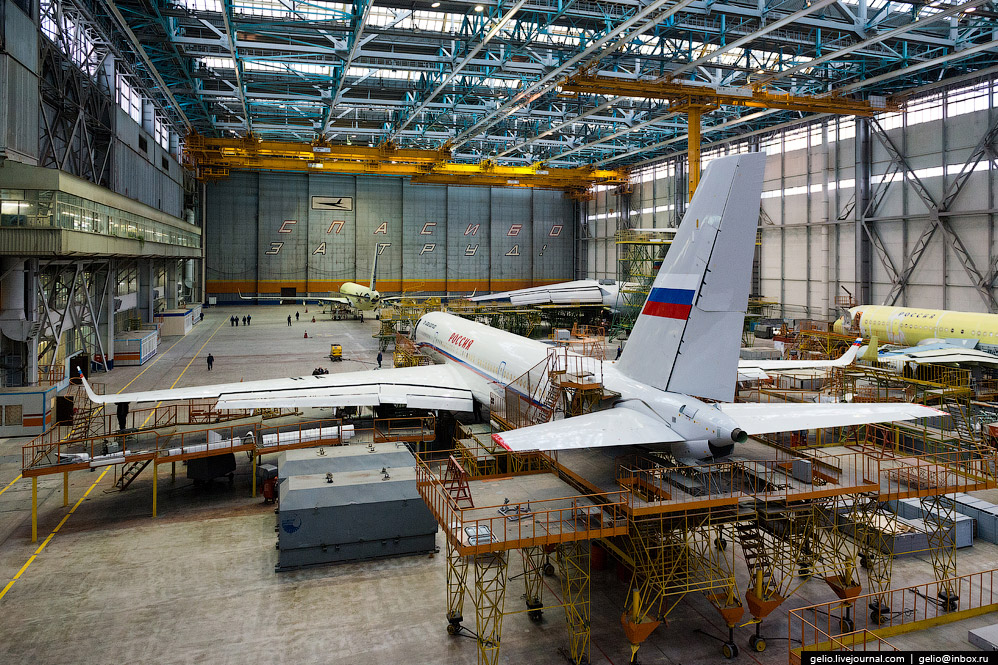

Пассажирские и грузовые модификации самолётов семейства Ту-204 собирают в Ульяновске.
Завод «Авиастар» входит в Объединённую авиастроительную корпорацию.
Семейство Ту-204 было разработано ОКБ Туполева в конце 80-х начале 90-х годов XX века. На основе Ту-204 было создано около двух десятков различных модификаций. На фото одна из них — Ту-214.
Ту-204 были призваны заменить массовый лайнер Ту-154. Но российские компании выбрали самолёты иностранного производства. За полвека эксплуатации (которая продолжается и сегодня) Ту-154 стал настоящей легендой. На фото: знаменитый «Полтинник» на въезде в новосибирский аэропорт «Толмачёво».
Источник
