Как делают роют тоннели для метро

По традиции тоннелепроходческим комплексам дают женские имена. Этот обычай появился с лёгкой руки Ричарда Ловата — основателя всемирно известной фирмы LOVAT. Он решил, что щиты его компании будут носить женские имена в честь покровительницы подземных работ святой Барбары. И сегодня тяжёлую мужскую работу в метро выполняют «Алана», «Альмира», «Анастасия», «Наталия», «Клавдия», «Ольга», «Ева», «Светлана», «Виктория», «Полина» и другие «дамы».






В среднем расстояние между станциями — 2–2,5 километра. Поезд проходит их за три минуты, а тоннелепроходческий комплекс преодолевает за сутки 12 метров. Пройти при строительстве тоннеля 350 метров в месяц — хороший показатель. Несмотря на сложные геологические условия, некоторые «леди» справляются быстрее. Например, «Татьяна» прошла больше 2,8 километра пути на несколько месяцев раньше срока, соединив станции «Очаково» и «Мичуринский проспект» правым перегонным тоннелем.

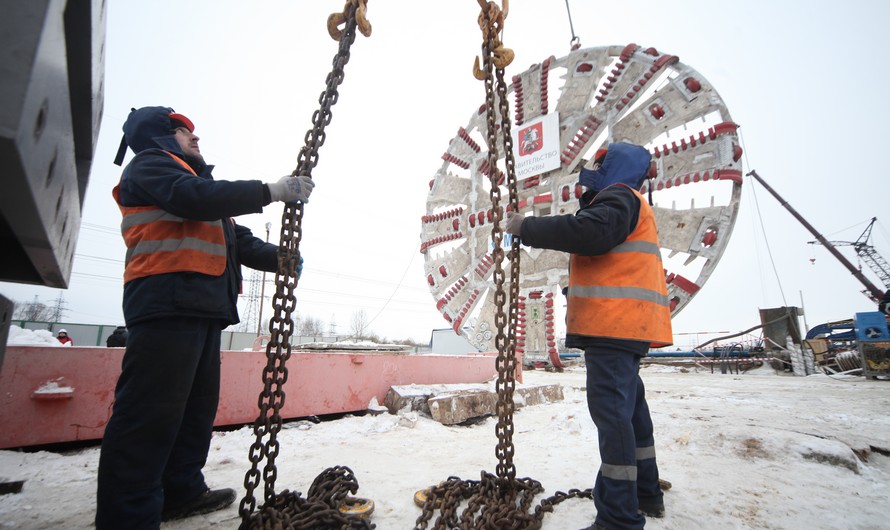

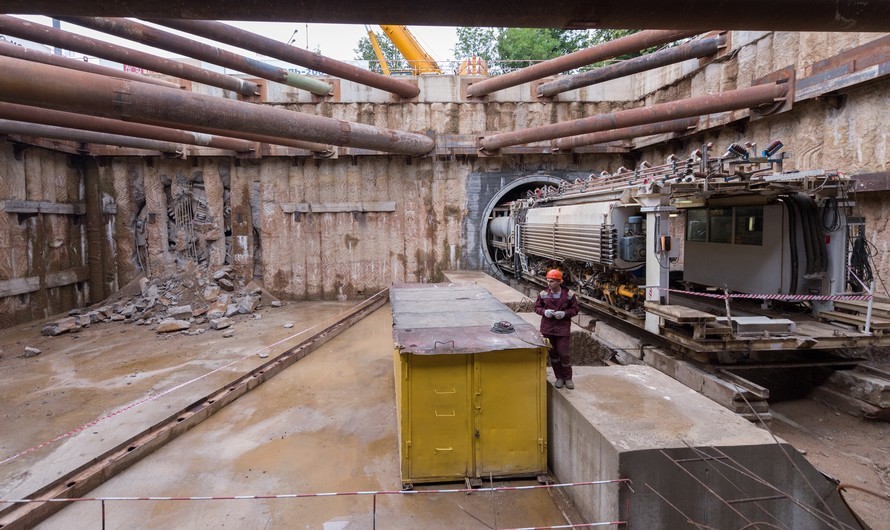

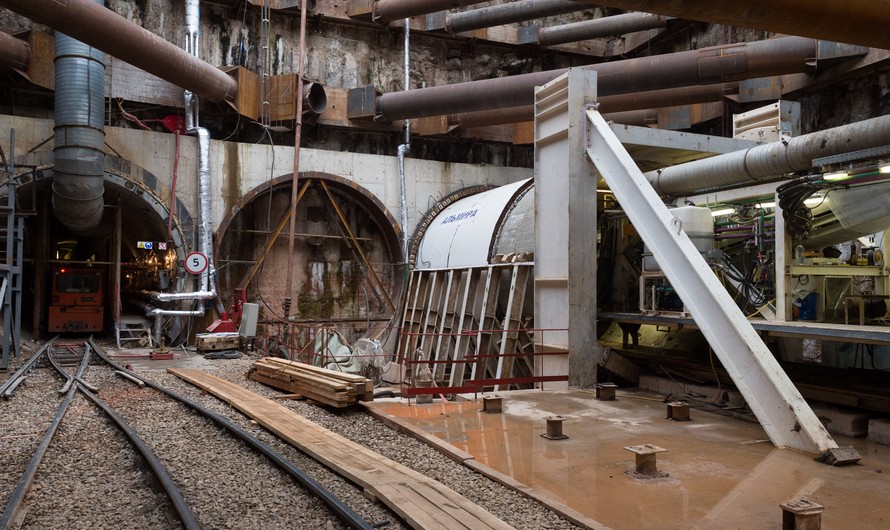

Щит привозят на стройплощадку по частям и собирают уже на месте в специальном котловане, который строители называют монтажной камерой. Её размер не меньше футбольного поля — 60 на 70 метров. Она будет началом нового тоннеля. Машина закончит свой путь в такой же камере, но с другим названием — демонтажная. Там её разберут и увезут на строительство нового тоннеля.

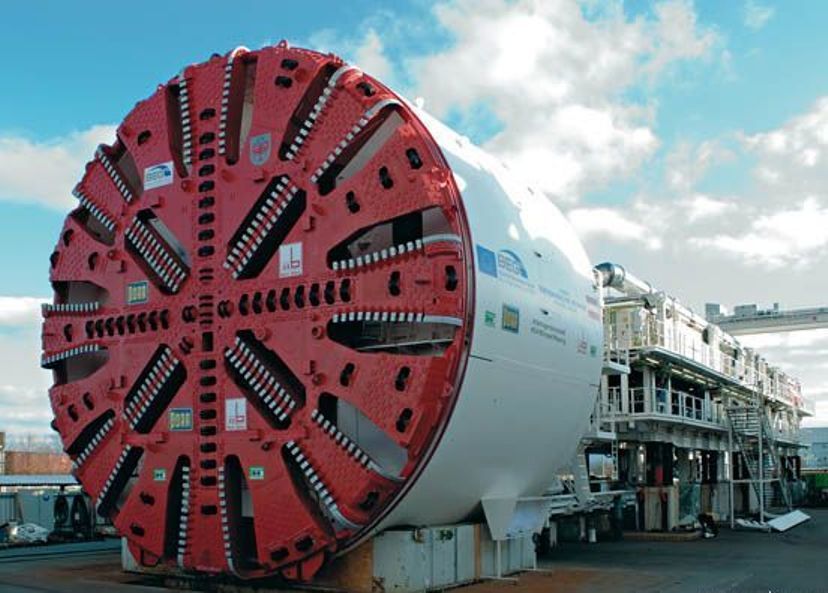

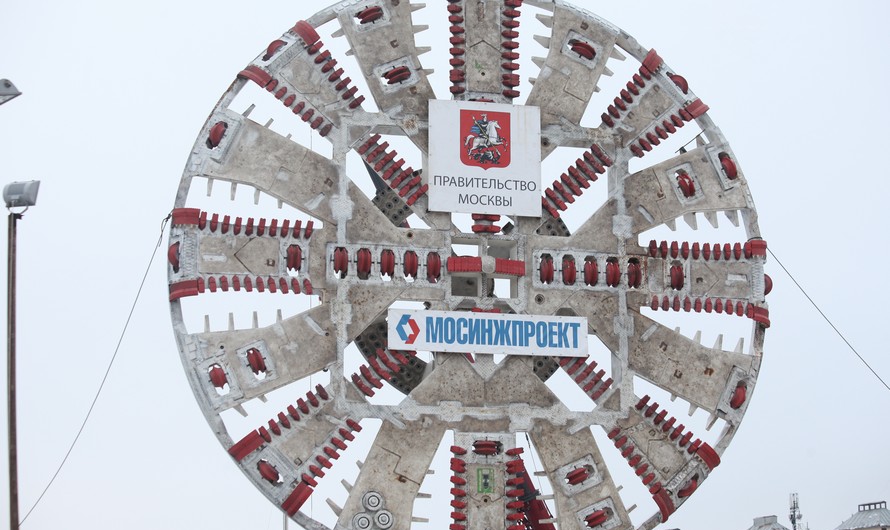

Длина щита, похожего на червя, может достигать 100 метров. Головная часть — это режущий механизм, который называется ротором. На нём — специальные резцы. Они буквально вгрызаются в породу, прокладывая путь. Сразу за ротором находится привод, который запускает режущий механизм.




В щите обязательно есть закрытая ёмкость для цементного раствора, заполняющего пустоты между тюбингами ( элемент сборного крепления подземных сооружений (шахтных стволов, тоннелей и проч.). ) и грунтом. А ещё — кессонная камера, домкраты, кабина оператора проходческого комплекса и даже комната для отдыха строителей. Последняя тоже не лишняя, потому что работа идёт круглосуточно. Рабочие трудятся в три смены; в сутки один щит обслуживают около 30 человек.




Комплекс прокладывает путь с помощью точнейшей навигационной электроники. Машинист щита постоянно сверяет координаты маршрута, ведь проходческий комплекс может отклониться от заданных параметров не больше чем на восемь миллиметров. Для каждого механизма составляют график, чтобы знать, где он заканчивает проходку, когда перейдёт на следующий этап.

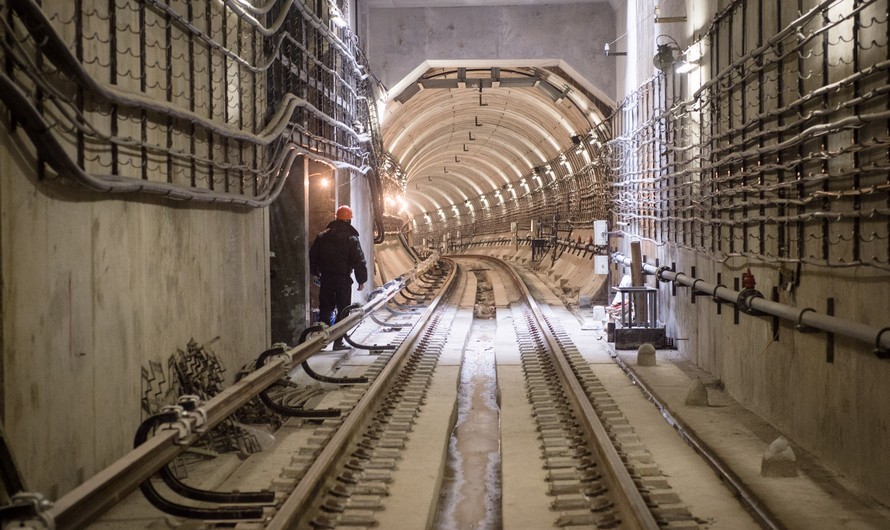

Будущее пространство тоннеля формируют тюбинги — бетонные блоки. Когда он готов, строители укладывают рельсы и подводят инженерные сети. Куда же складывают грунт? Он поступает в специальные карманы щита, оттуда по конвейеру — в вагонетки, курсирующие по временным рельсам, а потом — на поверхность. Вагонетки вывозят грунт и поставляют нужные детали, например тюбинги. На стройплощадке грунт лежит недолго, его отправляют на специальные полигоны. В сутки на один щит требуется 30 грузовиков для вывоза грунта.
Иногда метростроевцам приходится импровизировать. Причина чаще всего в нехватке свободных площадок под строительство. Например, в «Москва-Сити», когда строили станцию «Деловой центр» жёлтой ветки, машину монтировали на пятачке не больше школьного спортзала. Щит пришлось наращивать под землёй, опуская кольцо за кольцом.

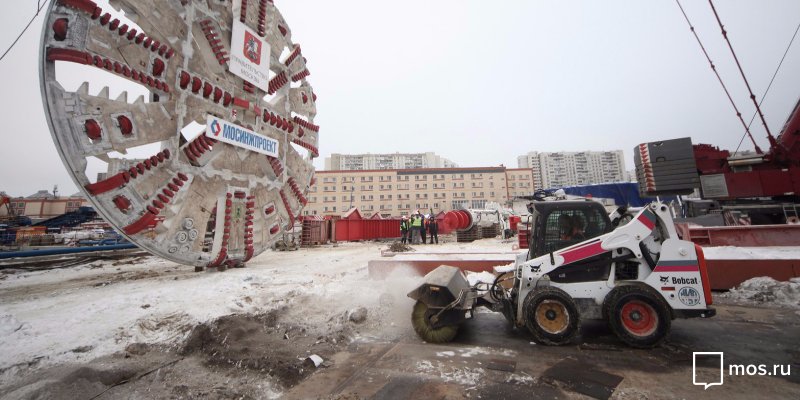

А на площадке «Петровского парка» на сборку механизма было очень мало времени. Обычно на монтаж щита уходит месяц-два, и чтобы собрать его быстрее, головную часть весом около 150 тонн не разбирали, а опустили целиком на глубину 28 метров. Для этого на бровке котлована установили 450–500-тонный кран. Специалисты провели много расчётов, чтобы убедиться, что он не обрушит котлован.
Есть у московских строителей и свои изобретения. Они первыми в мире проложили с помощью щитов тоннели под эскалаторы. Ноу-хау применили на станции «Марьина Роща» салатовой ветки. За рубежом эта практика не распространилась, потому что в Европе станции в основном строят на небольшой глубине и тоннели для эскалаторов роют вручную.




Щит «Лилия» работает за двоих — строит тоннель сразу для двух путей. Её вес превышает 1600 тонн, обхват «талии» — больше 10 метров, а «рост» — 66 метров. Один такой тоннелепроходческий механизированный комплекс, или щит, как его называют строители, может заменить два шестиметровых.Её главное преимущество — скорость. Если стандартный шестиметровый щит проходит около 250 погонных метров в месяц, то «Лилия» — 350–400.
Гигант «Лилия» нужен, чтобы строить двухпутные тоннели. Поезда в них едут навстречу друг другу. Если на обычной станции рельсы тянутся с обеих сторон одной платформы, то на новых пути в две стороны пройдут посередине зала, а две платформы разместятся по бокам. Поэтому их и называют двухпутными.




Главное преимущество двухпутного тоннеля в том, что используется один 10-метровый щит-гигант, а не два шестиметровых. Также этот метод строительства позволяет сократить число рабочих на стройке: для проходки двух тоннелей нужны 200 рабочих, а одного — 130. Такая технология снижает затраты примерно на 30 процентов.
Сегодня машины работают в десятки раз быстрее. Тоннели прокладывают ультрасовременные немецкие щиты Herrenknecht, канадские LOVAT и американские Robbins. Кстати, новенькая «Лилия», на создание которой ушёл почти год, тоже немка, как и «Анастасия» с «Альмирой». Её привезли из Германии в апреле.
