Как производят самолет Сухой Суперджет 100
Суперджет 100 — это, пожалуй, один из самых неоднозначных проектов в отечественном авиапроме. Сотни авиационных «специалистов», ломая клавиатуры, обсуждают его на форумах и высказывают свои экспертные мнения. А между тем в Комсомольске-на-Амуре на заводе КнАФ уже собирается 33 машина по счету. Ну, собака лает, а караван идет.
Тут стоит отметить, что освоение новой техники всегда сопряжено с определенными трудностями. У самолета еще есть детские болезни, которые «Гражданские самолеты Сухого» оперативно устраняет и доводит строящиеся и эксплуатируемые машины до нужной кондиции. Кстати, все борты того самого Boeing 787 Dreamliner из-за проблем с аккумуляторами стоят на земле как минимум до лета. А история коммерческого успеха А320 началась тоже не очень гладко.
Так что я уверен, что у Сухого все еще впереди. Главное, те люди, с которыми я общался, любят эту машину. Любят на ней летать, обслуживать и доводить до ума. Они строят самолеты, в отличие от других КБ, где только гордятся тем, что там когда-то строили самолеты...
Давайте перенесемся на Дальний восток и посмотрим как производят самолет Сухой Суперджет 100.
Фотографии Александра Попова

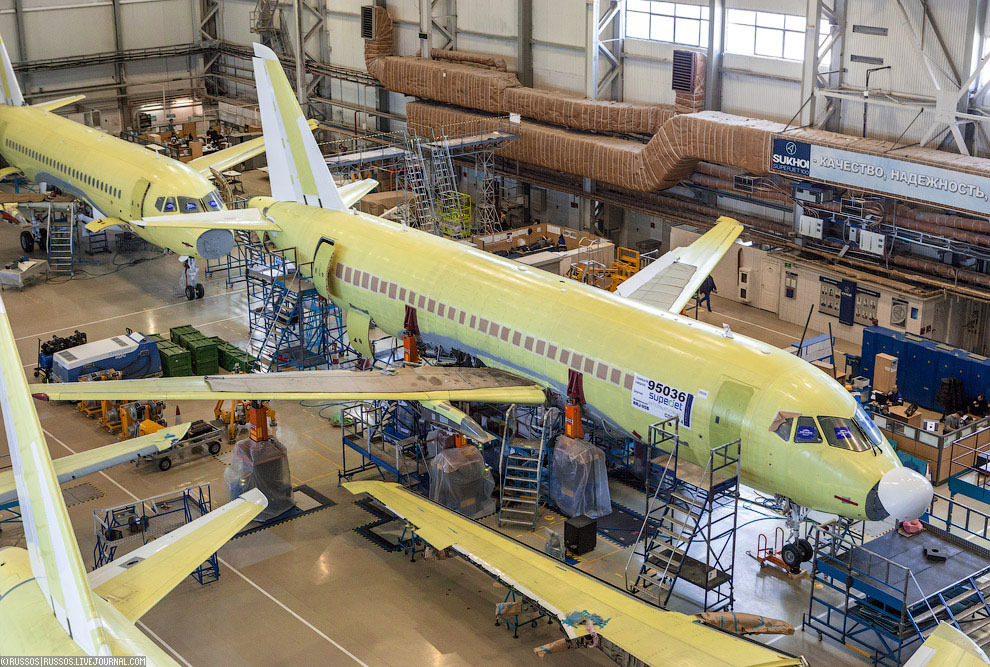

Сборка готового изделия поделена на девять участков, где происходят определенные монтажные операции. Шесть площадок находятся в цехе окончательной сборке (ЦОС) самолета. На этой панораме вы можете увидеть участки ЦОСа со второго по шестой. Первый не видно, он спрятался за центральным самолетом. Цех окончательной сборки — место, где тысячи деталей будущего самолета соединяются в единое целое, чтобы стать прекрасной железной птицей, начиненной электроникой и самыми современными системами. (Кликабельно, 2719×900 px):

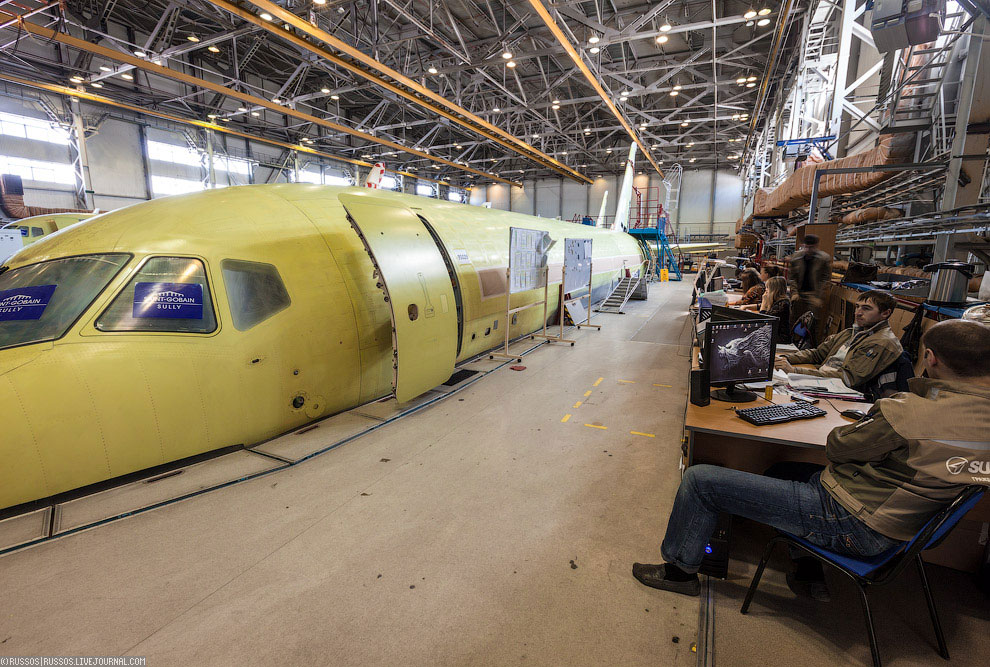

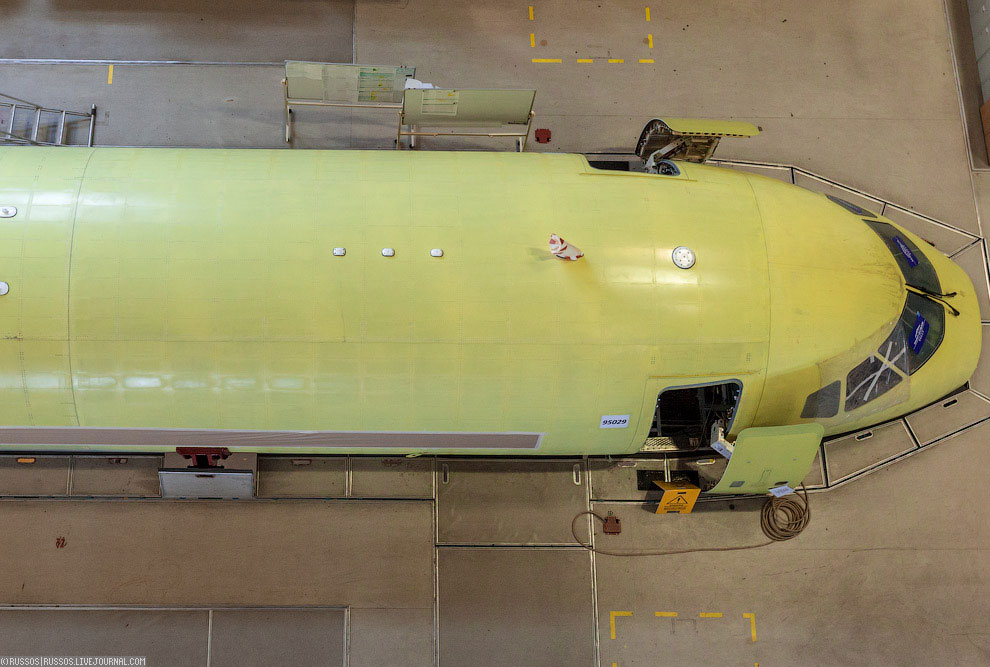

Но все начинается здесь — на первом участке. На фюзеляж, который привезли уже собранным из цеха сборки фюзеляжа, навешивают двери, монтируют стабилизатор и киль:
Но собрать конструкцию самолета — это еще даже не половина дела — это как раз самое простое. А дальше начинается очень сложная и ответственная работа по разводке жгутов и монтажу электрической сети будущей машины. Работы ведутся в три смены — круглосуточно, а в смену выходит около 300 основных рабочих.

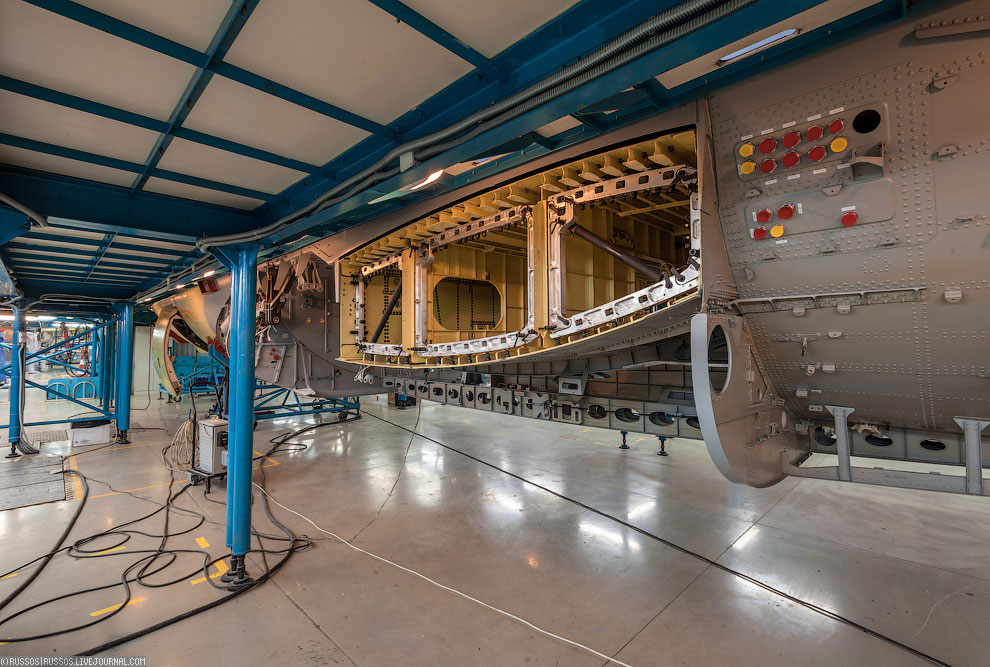

Центроплан самолета. На втором участке к нему будут пристыкованы отъемные части крыла (ОЧК). А в самом центроплане находится один из топливных баков. Еще два — в консолях крыла. Общий запас топлива для двух версий самолета (B — базовой и LR — увеличенной дальности) — 12 690 килограмм:
К слову, за прошедшие 25 лет было выпущено 74 машины Ту-204 и 24 самолета Ил-96 соответственно. ГСС же с 2008 года уже выпустили 25 машин, как опытных, так и серийных. Почувствуйте разницу.
Носовая часть, а также хвостовая секция и стабилизатор производятся в Новосибирске. До Комсомольска они доезжают по обычной дороге на трейлере. Сейчас одна из главных задач при сборке самолета — разгрузить цех окончательной сборки от монтажных операций, которые можно выполнить на других площадках.
Основной проблемой отечественного авиапрома во все времена являлась электропроводка и двигатели. Здесь же, кажется, их удалось решить. На Суперджете 100, который, по сути, является летающим компьютером, общая длина всей электрической сети составляет десяток километров. И процесс ее монтажа является очень трудоемким и времязатратным, который потом требует тщательных и скрупулезных проверок. Традиционно раньше (например, на Ту-154), после прокладки жгута вручную заделывали разъемы, прозванивали и маркировали их. Работа адская. И, как обычно, на таких монотонных и ответственных работах, заняты девушки:

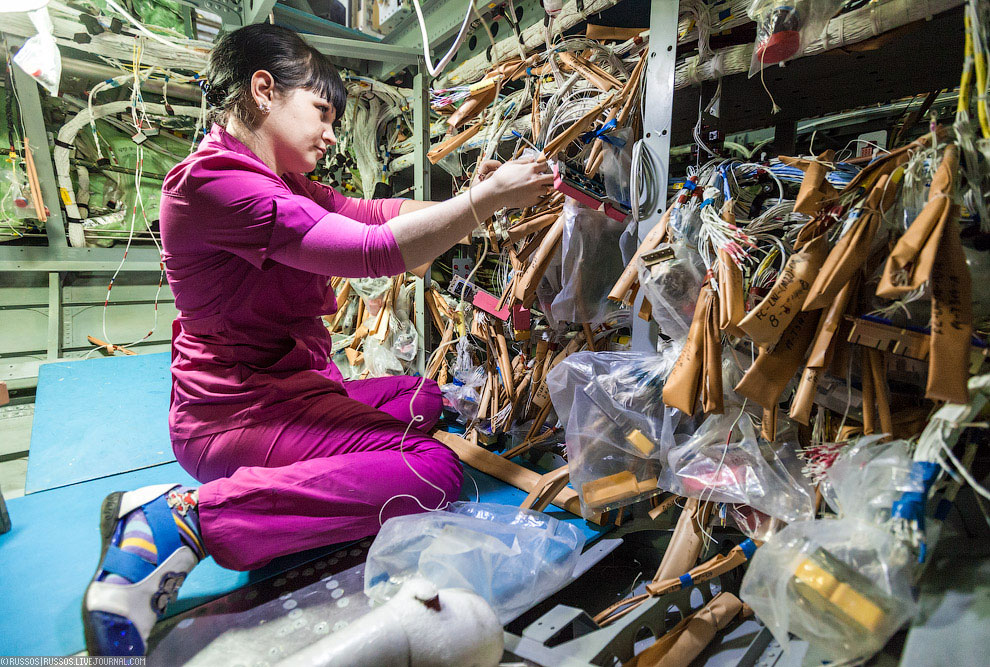

Поэтому большие силы сейчас брошены на модернизацию кабельной сети. Жгут — это пучок проводов от двух до нескольких десятков или сотен жил. Обычно на одном конце размещен один или несколько разъемов, а дальше жгут разветвляется для подключения к разным приборам и системам.
Герметизация швов вертикального хвостового оперения. Оно изготавливается в Новосибирске, но без части элементов систем (гидравлические трубопроводы и привода, электрожгуты и т.п.). Поэтому после монтажа систем в ЦОСе в некоторых местах данного оперения требуется герметизация:

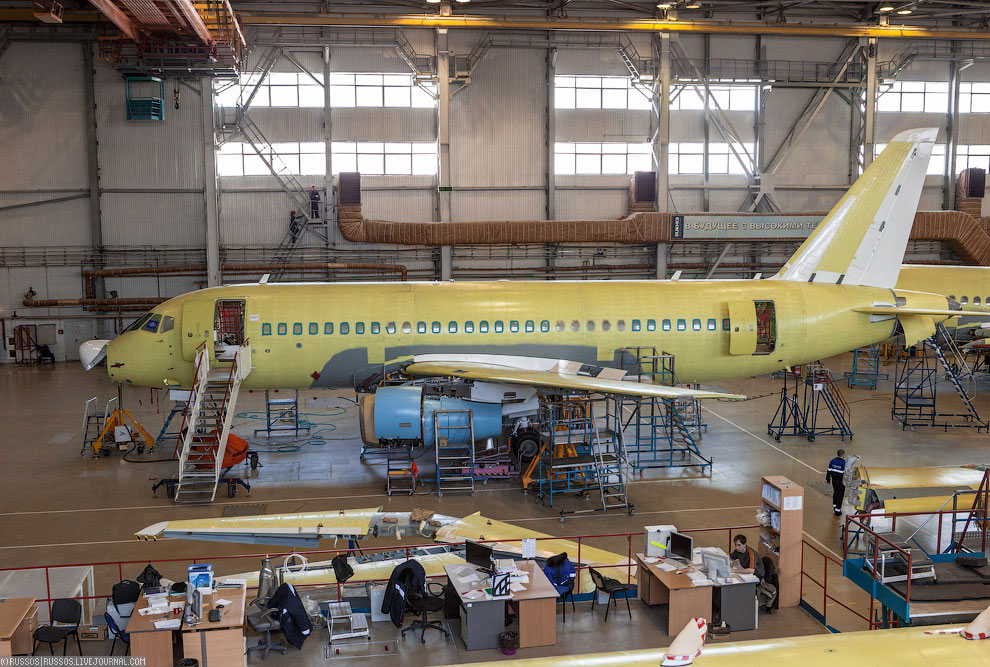

На втором участке происходит стыковка фюзеляжа с крыльями — специальная система выставляет и фиксирует их относительно друг-друга, обеспечивая необходимую стреловидность и поперечную V (угол между плоскостью хорд крыла и поперечной осью самолета, если смотреть на самолет спереди):

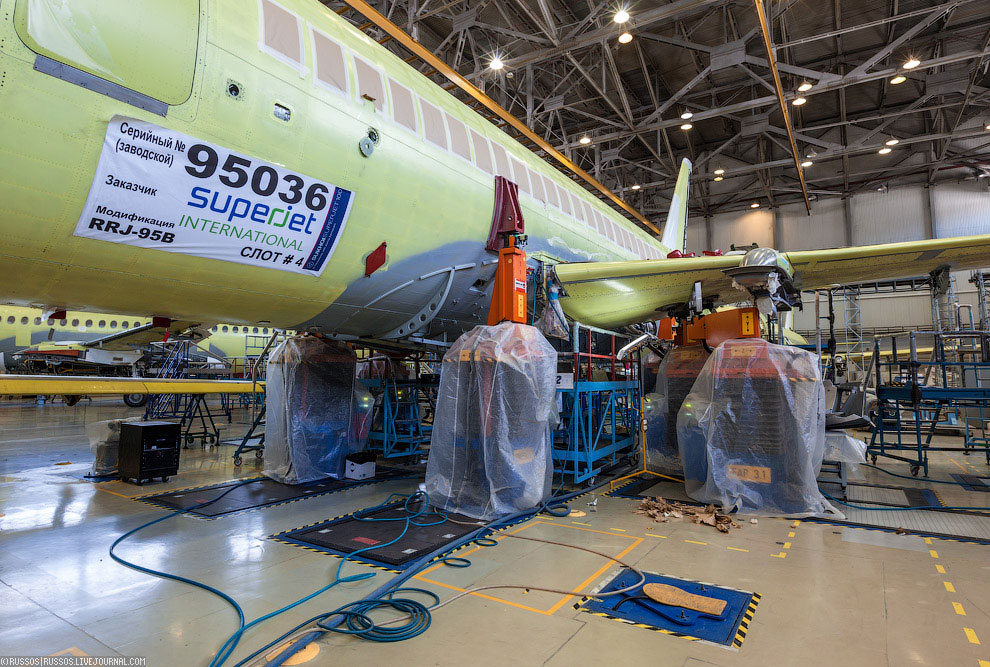

Машина с номером 95036 собирается для мексиканской авиакомпании Interjet. На ней монтаж электрожгутов был осуществлен уже при сборке фюзеляжа, что позволило еще больше разгрузить ЦОС и уменьшить время нахождения каждой машины на участке:

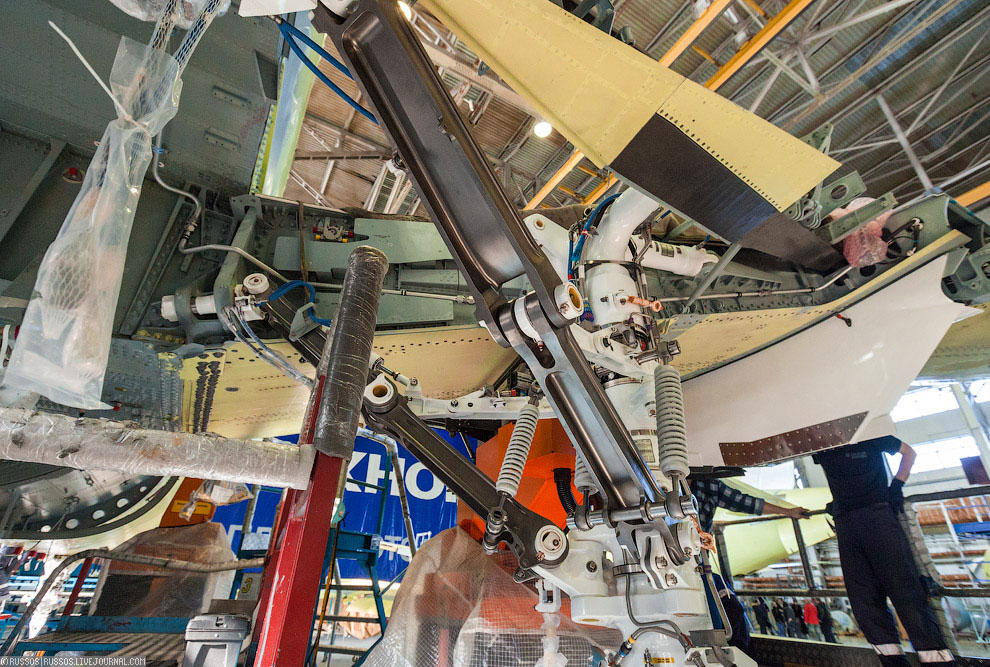

Основные опоры могут иметь одно из двух исполнений: четырехколесная тележка или двухколесная. Выбор типа основной опоры определяет Заказчик. Узлы навески различных опор унифицированы, а выбор размера ниши шасси основан на необходимости размещения в ней любой опоры:

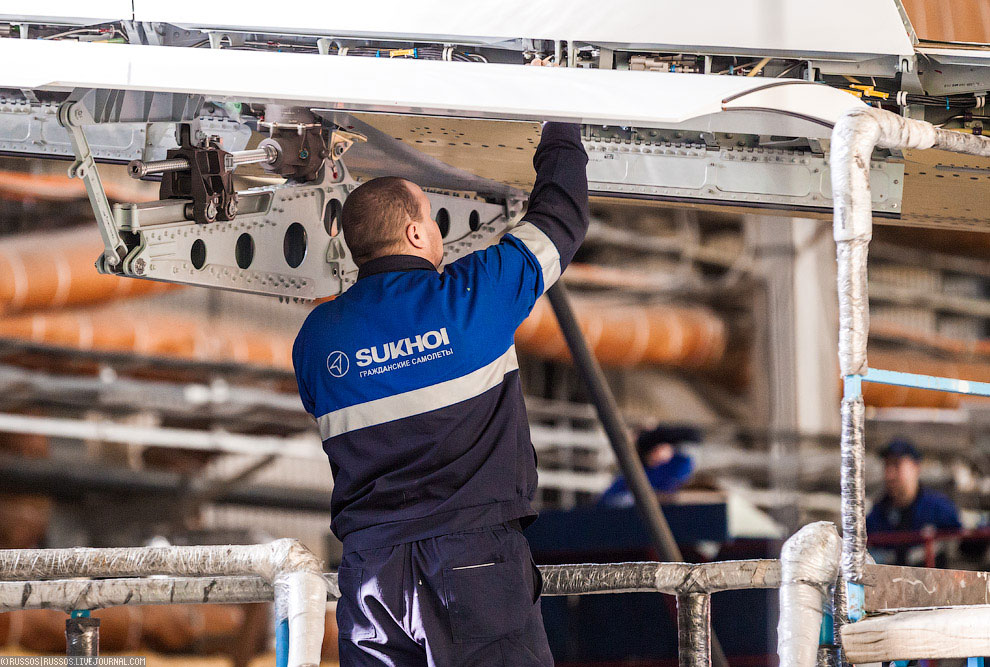

Монтаж закрылков:
Третий участок. Здесь завершаются работы по электросистеме. (Кликабельно, 1920×1200 px):

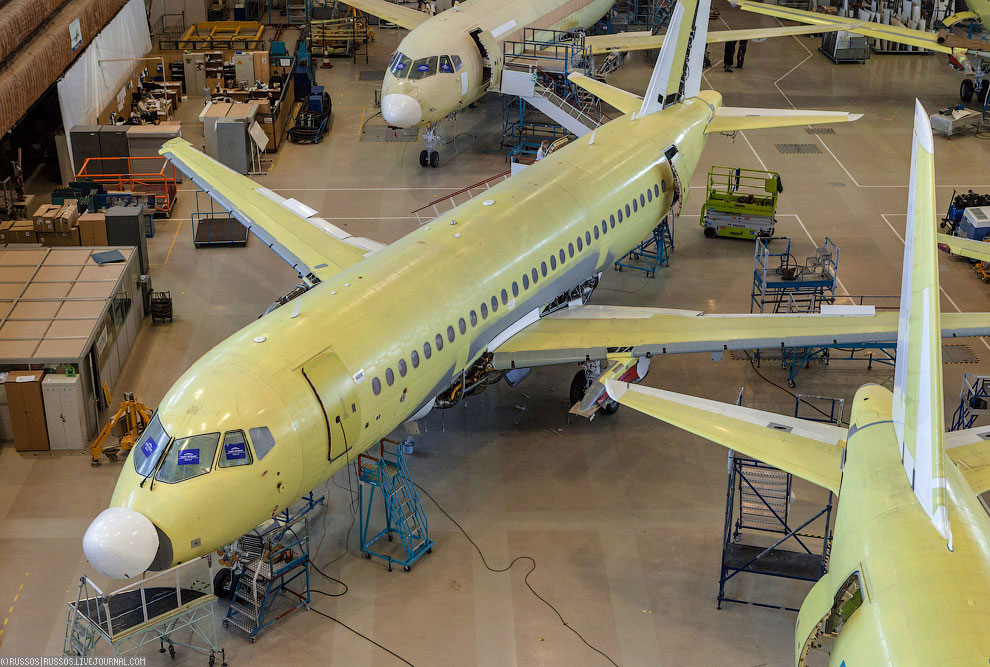

На тот момент в производстве находилось девять самолетов, которые собирались для авиакомпаний Interjet (Мексика), Газпромавиа, Sky Aviation (Индонезия), Аэрофлот, Lao Central (Лаос). (Кликабельно, 1920×1200 px):
Первоначально такт (нахождение самолета на участке) составлял 30 дней.
Сейчас 15, а к концу года такт планируется сократить до 10 дней, что позволит выпустить в этом году около 30 самолетов. А в следующем году такт будет еще меньше, что позволит выйти в будущем на выпуск 60 самолетов в год. Сложно, но реально. (Кликабельно, 2719×900 px):
Пятый участок. Здесь уже почти готовый самолет. Завершается монтаж авионики и бортовых систем. Проводится проверка гидросистемы:
Пилон двигателя представляет собой титановую коробку. Он получился очень легким, компактным и с минимальным количеством деталей:

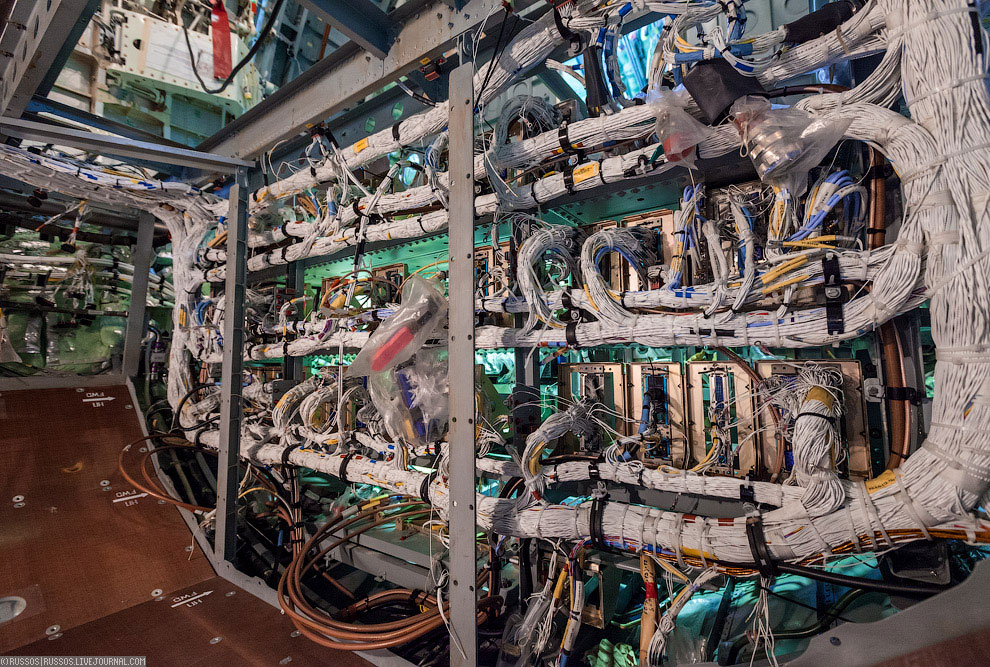

Законченная электропроводка самолета и его сердце — блоки автопилота и бортового компьютера. Самолет сертифицирован как Protected Aircraft. Аналогичные сертификаты имеют самолеты семейства А320, А330, А340, А380 и Dassault Falcon 7X. Это означает, что система управления Суперджета следит за действиями пилотов и не дает им выйти на недопустимые режимы полета. Причем на данный момент среди выпускаемых моделей на данном самолете установлена самая навороченная система ЭДСУ (электродистанционная система управления):

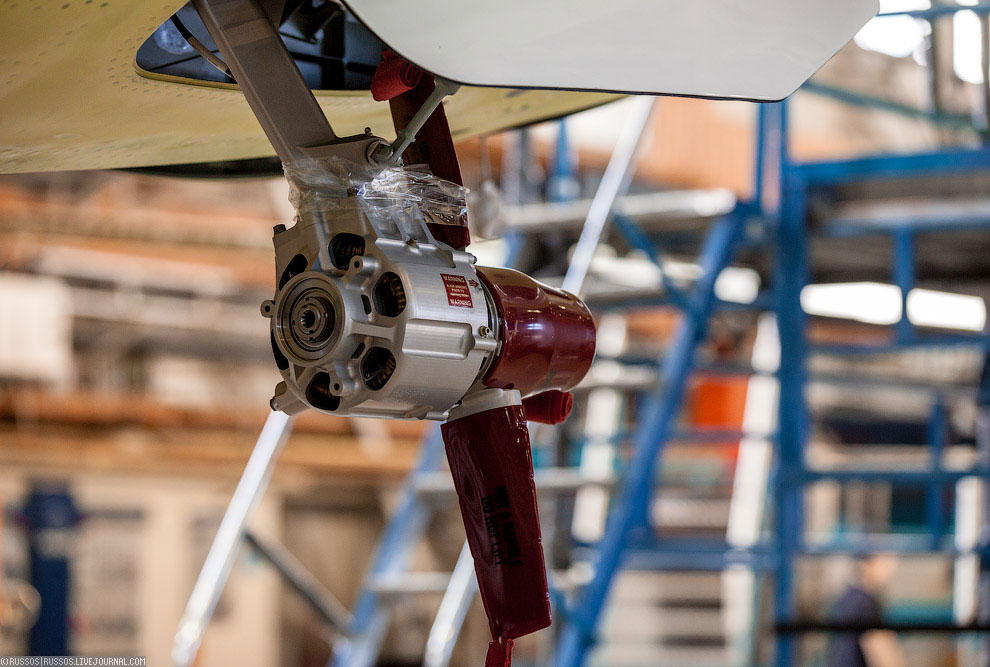

Для обеспечения электроэнергией и давлением в гидросистемах в случае отказа двигателей, предусмотрен ветрогенератор, который автоматически выпускается в поток воздуха, и подает необходимый ток в систему управления:

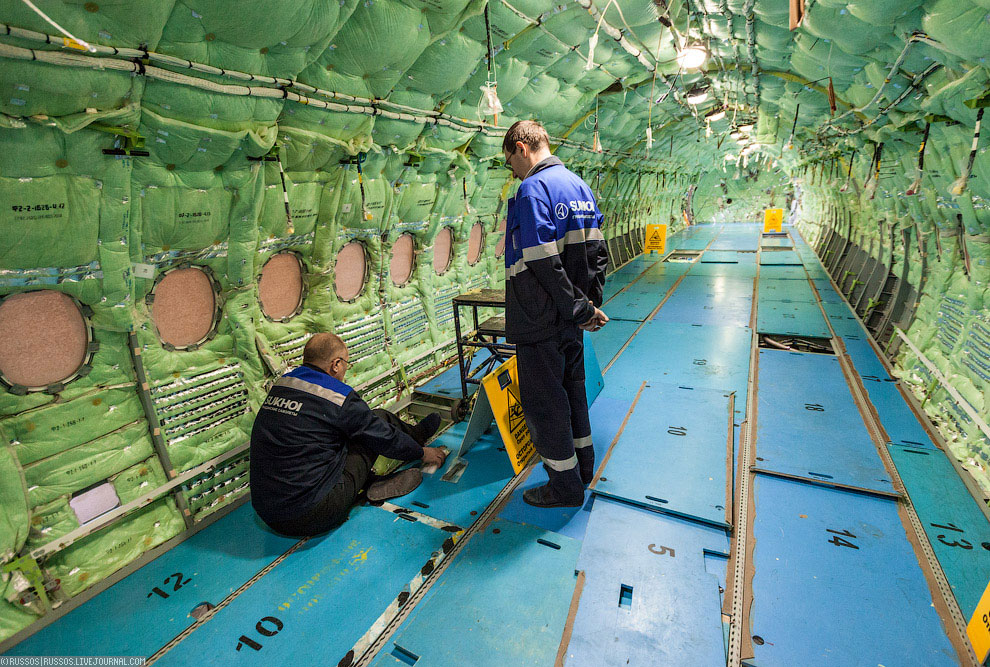

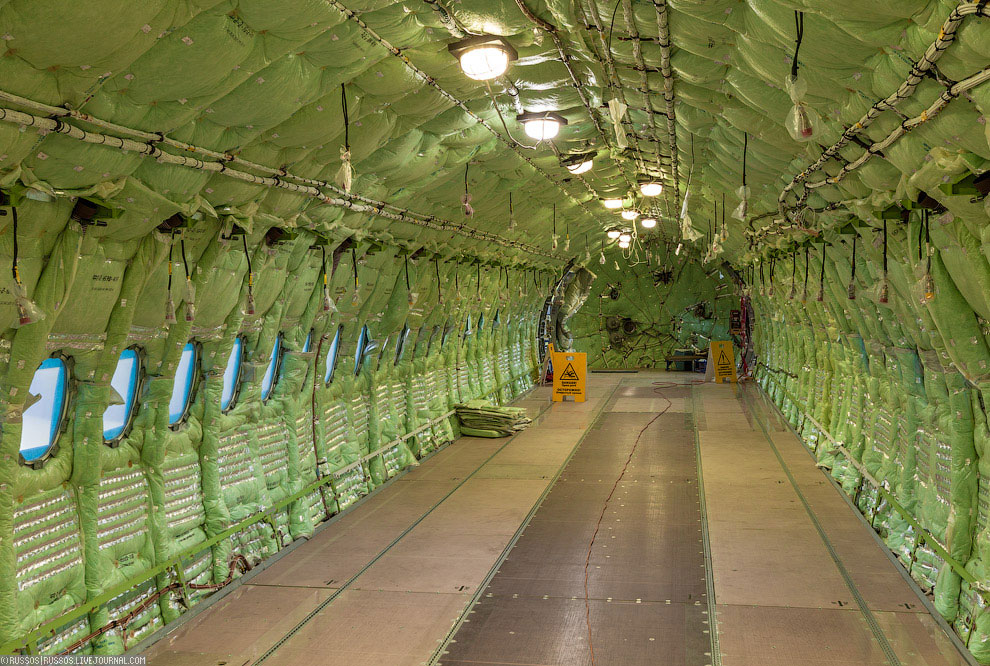

Из цеха машины выходят с таким салоном. Далее борт летит в Ульяновск, в Венецию или Чехию (зависит от пожелания заказчика) для установки интерьера и покраски самолета в корпоративные цвета авиакомпании-заказчика:

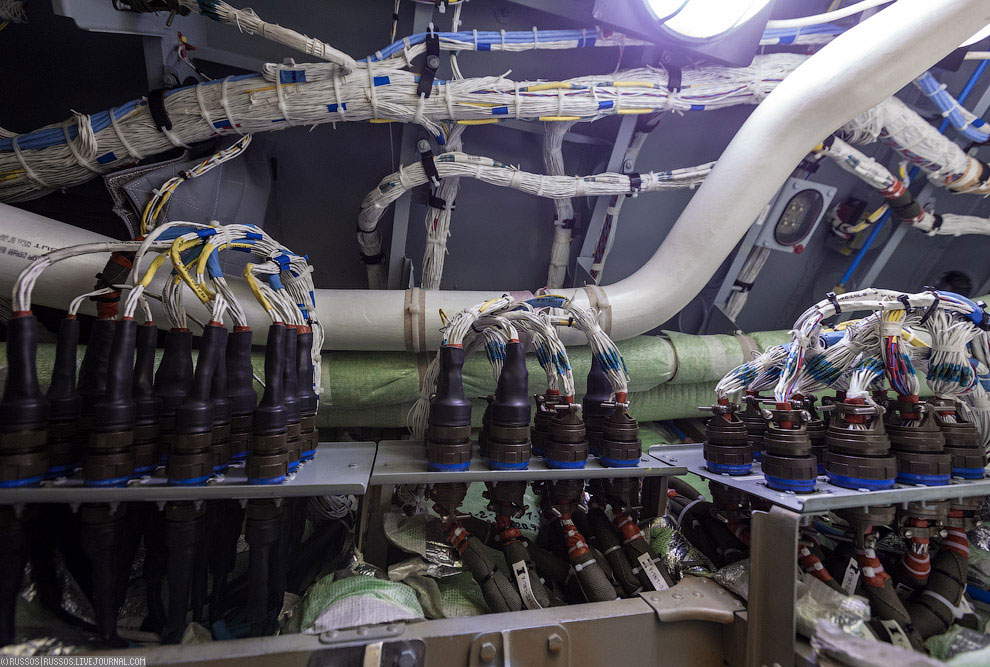

Передняя часть кабины около входных дверей. Вообще, меня поразило, что абсолютно все разъемы до соединения снабжены заглушками и упакованы в пакетики. И, пожалуй, из всех производств, где я когда-либо был, это одно из самых красивых:

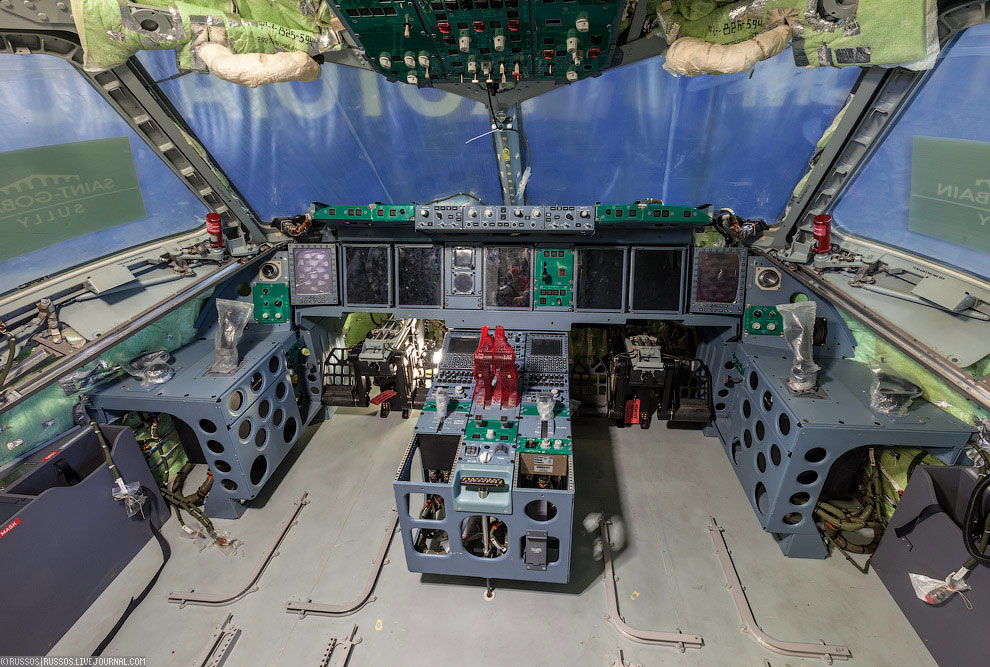

Кабина пилотов в процессе монтажа авионики. Авионика произведена французской фирмой Thales, которая также делает ее и для Airbus:

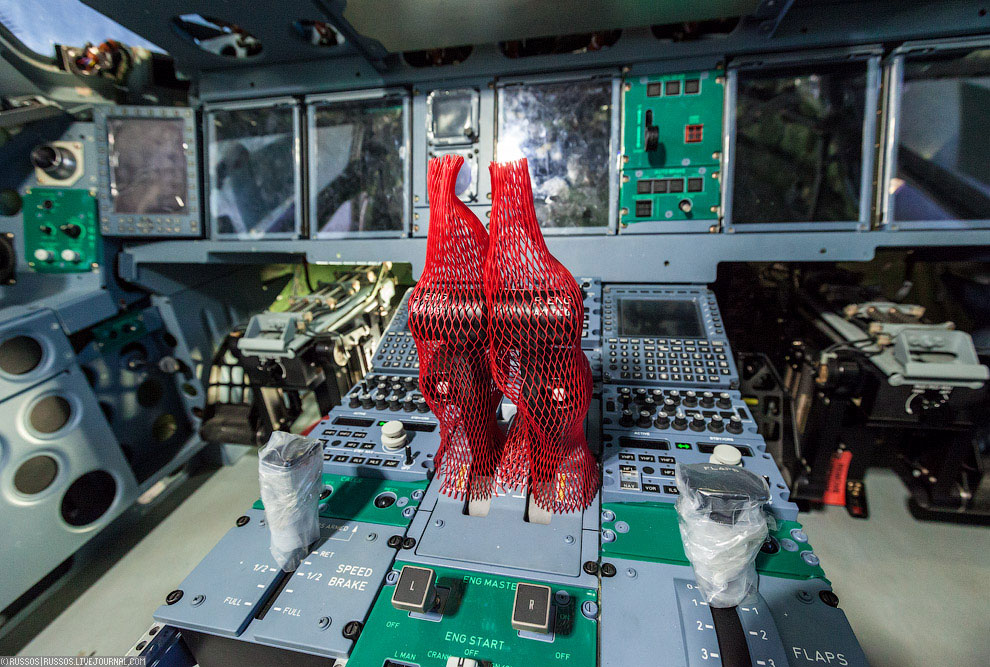

Невероятно красивые красные чехольчики на Рудах. А зеленая поверхность на панели приборов — это защитная пленка:

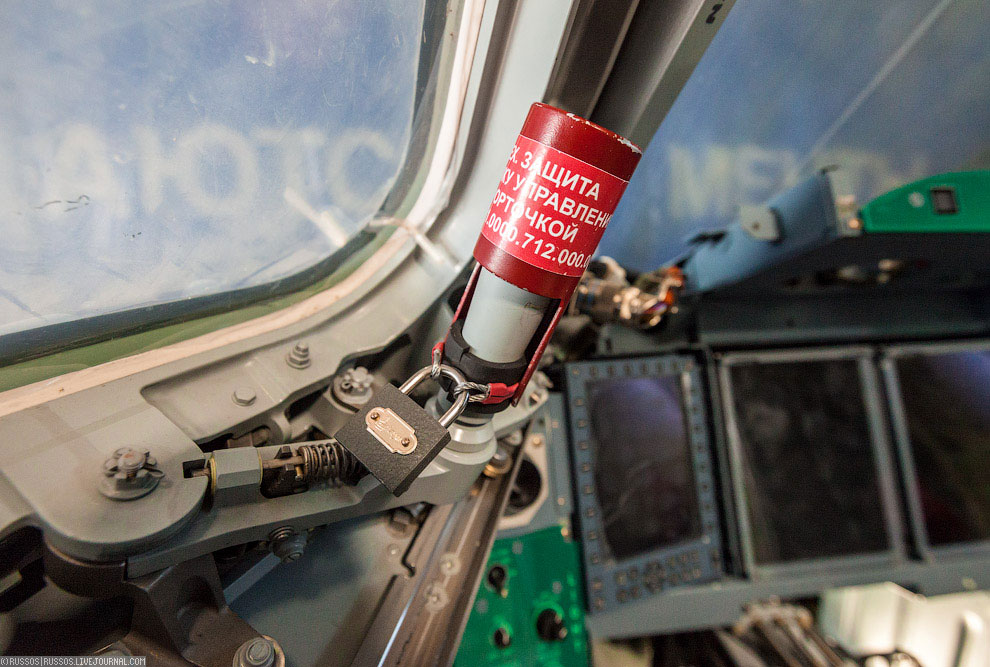

Техническая защита от несанкционированного открытия форточки на период окончательной сборки. Веселые люди работают тут — они усилили ее замком. Ну, вы же помните фильм «Мимино»?

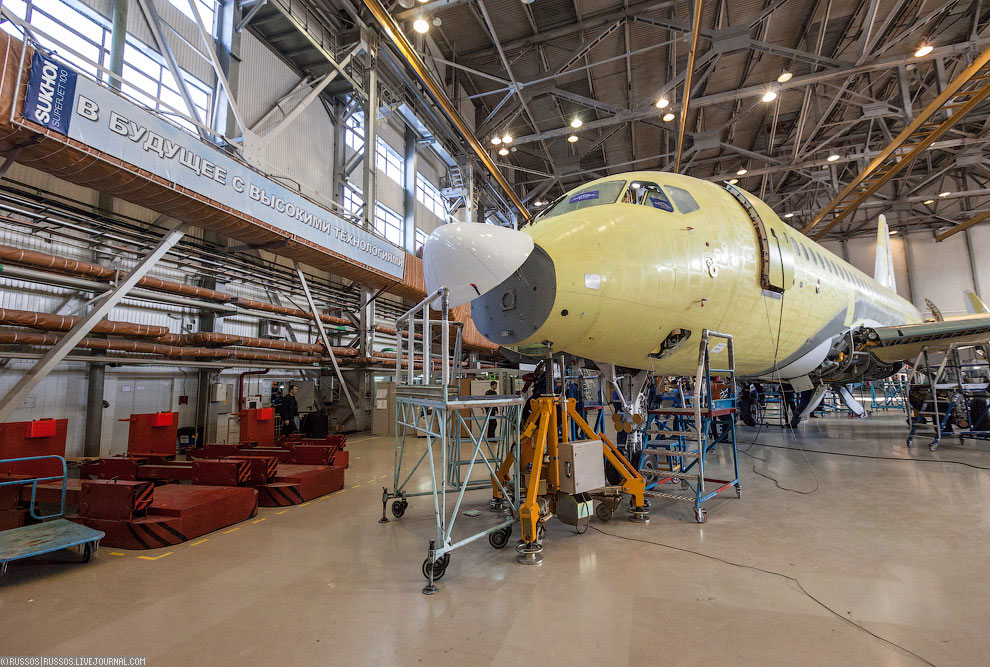

Основное при сборке самолета — выдерживать такты. Все операции строго нормированы, и многое зависит от поставщиков комплектующих. Наладить с ними работу, привезти все запчасти и вовремя поставить к рабочему месту — то еще искусство!

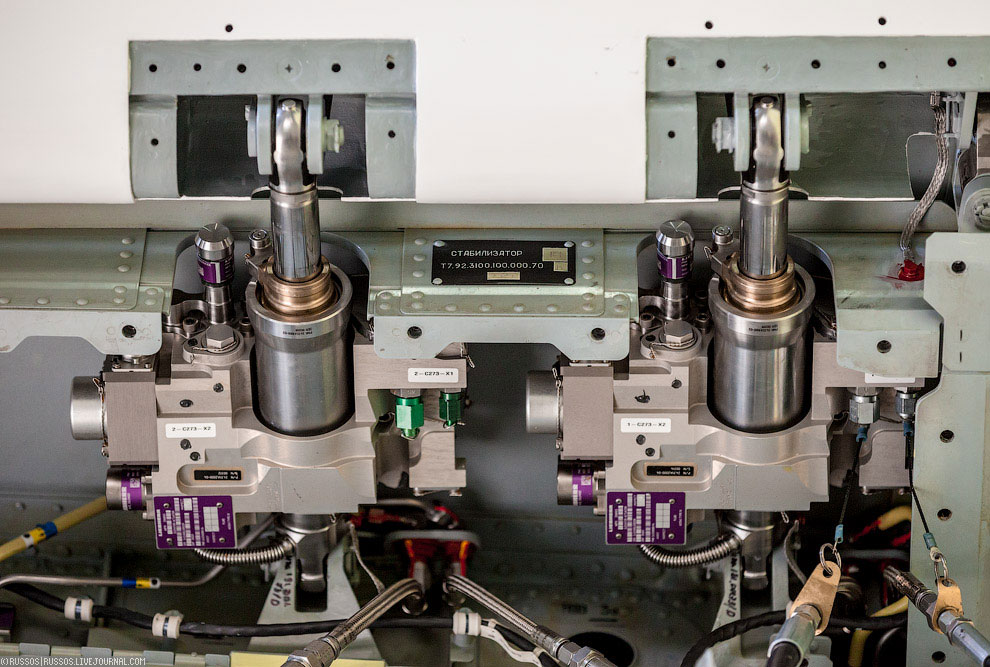

Уникальность самолета Сухой Суперджет 100 в том, что впервые в мире для самолетов такого класса была создана цифровая электродистанционная система управления без тяжелой механической аварийной системы. За рубежом только один самолет имеет такую же систему управления — А380. Элероны и рули высоты приводятся в действие двумя электрогидроприводами (на фотографии как раз привод руля высоты), где каждый из них работает от разных гидросистем:

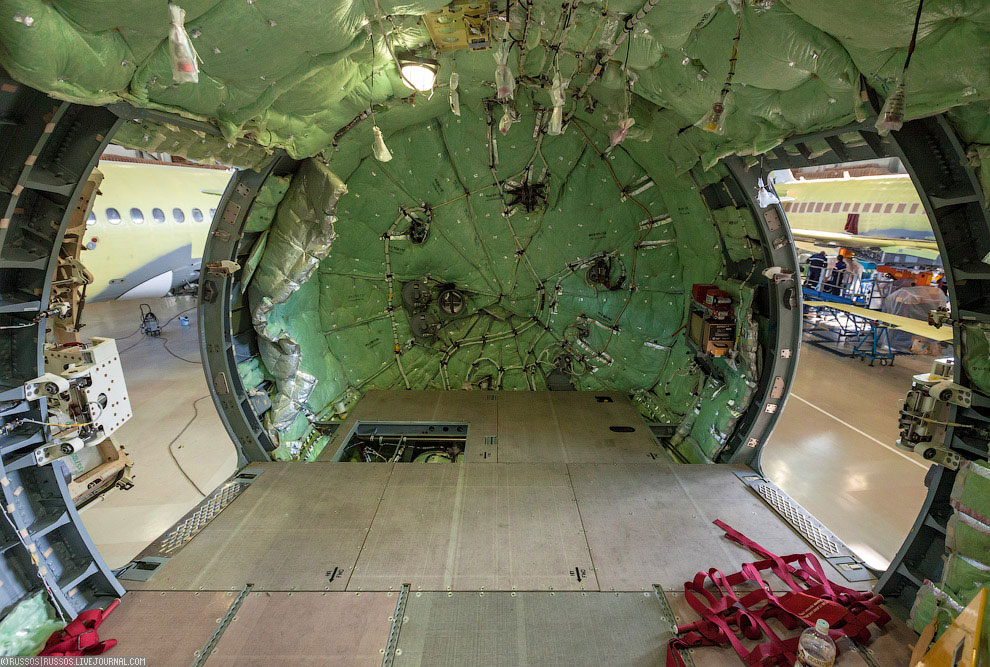

Хвостовые двери и герметичный шпангоут. Справа, около переборки, стоит аварийный самописец. Это уже шестой участок:

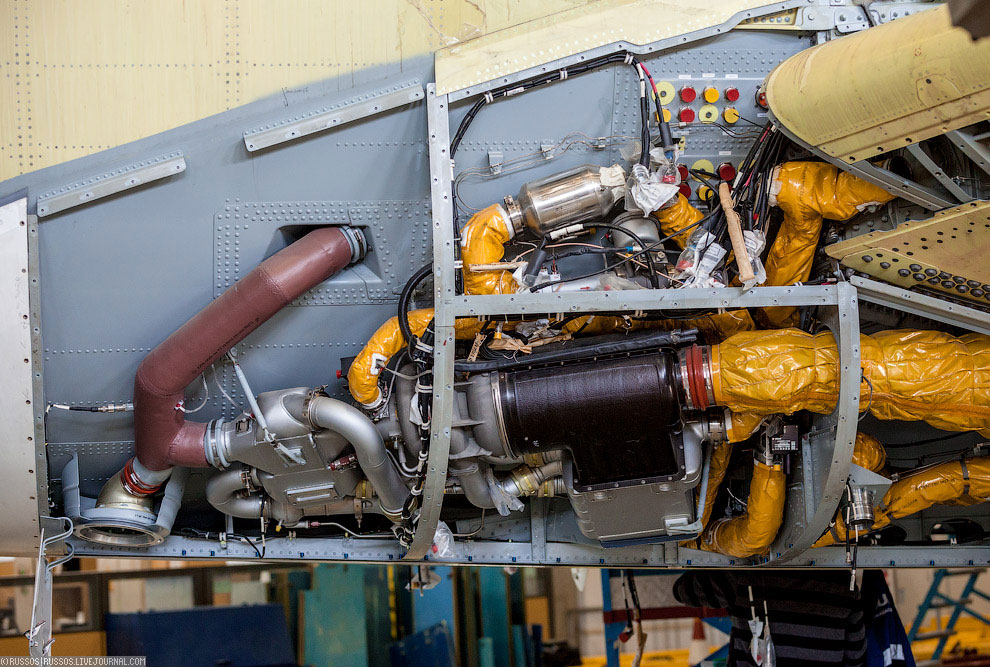

Часть системы кондиционирования воздуха:

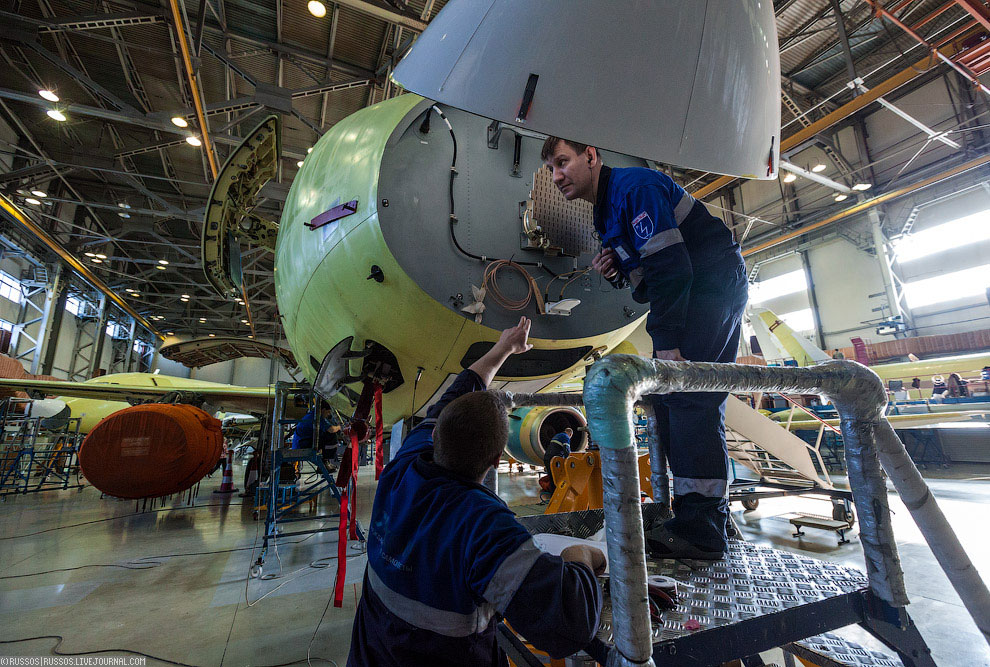

Монтаж радиолокатора. Начиная с машины с серийным номером производителя 95025 (версия Full для Аэрофлота) локатор на Сухого Суперджет 100 будет показывать сдвиг ветра:

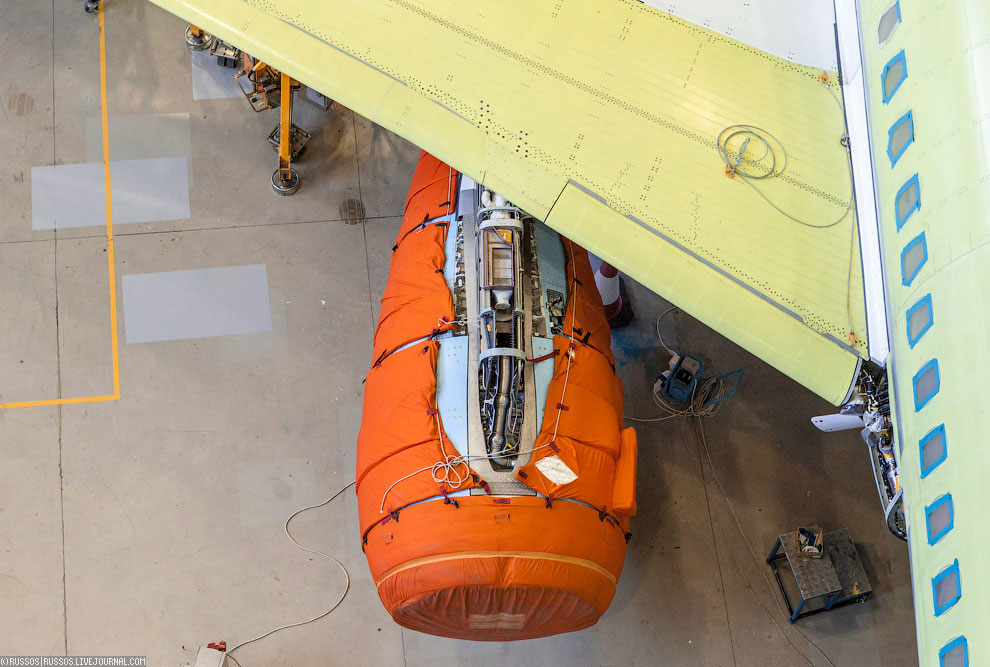

На шестом участке монтируют двигатели и ставят самолет под ток. В зимнее время на этот участок ставят следующий борт только после того, как его заправили керосином и проверили на чистоту баки. Затем самолет взвешивают после заправки и слива топлива, вычисляют несливаемый остаток. (Кликабельно, 1920×1200 px):
Как рассказали летчики-испытатели, двигатель SaM146 показал в эксплуатации поразительную надежность. В апреле 2012 года в рейсовом полете при заходе на посадку в Шереметьево самолет столкнулся с перелетным гусем. Гусь (не чета голубям и прочим мелким птицам) попал в левый двигатель. Удар пришелся в вентиляторную ступень компрессора низкого давления. Она его (гуся) раскрутила и выбила наружу через холодный контур. При этом чуть-чуть загнулись концы нескольких лопаток вентиляторной ступени, а сам двигатель продолжил работать без замечаний. В другом полете один двигатель поймал три чайки, а второй, почти сразу, две. Силовая установке пережила и это.
Все сборочные работы в ЦОСе почти завершены. Шестой участок передает эстафету первому, где только-только начинают собирать новый борт. А выпускник отправляется на приемку и проверку всех систем:
Далее самолет ждут заводские испытания и первый полет. На данный момент 10 машин находятся в эксплуатации у Аэрофлота, 2 машины у Якутии. Один у индонезийской авиакомпании Sky Aviation, и еще один у лаосской Lao Central. (Кликабельно, 1920×1200 px):
Самолет с увеличенной дальностью SSJ 100LR. Опытный экземпляр (95032) совершил первый вылет 12 февраля 2013 года. А это уже серийная модель (92033) которая будет поставлена Газпромавиа. (Кликабельно, 1920×1200 px):

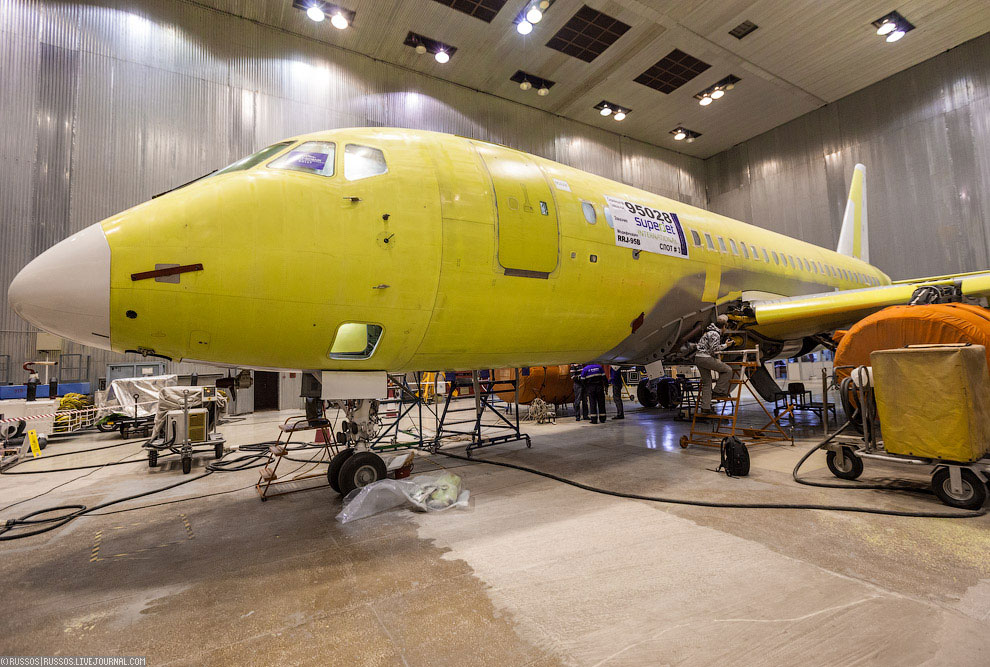

В ангаре еще один самолет для мексиканской Interjet. Этот, с серийным номером 95028, впервые поднялся в воздух 24 марта 2013 года:
Панорама. В центре — машина 95025 — версия full для Аэрофлота. Это была экскурсия на производство самолета Сухой Суперджет 100. (Кликабельно, 2642×900 px):
Тут стоит отметить, что освоение новой техники всегда сопряжено с определенными трудностями. У самолета еще есть детские болезни, которые «Гражданские самолеты Сухого» оперативно устраняет и доводит строящиеся и эксплуатируемые машины до нужной кондиции. Кстати, все борты того самого Boeing 787 Dreamliner из-за проблем с аккумуляторами стоят на земле как минимум до лета. А история коммерческого успеха А320 началась тоже не очень гладко.
Так что я уверен, что у Сухого все еще впереди. Главное, те люди, с которыми я общался, любят эту машину. Любят на ней летать, обслуживать и доводить до ума. Они строят самолеты, в отличие от других КБ, где только гордятся тем, что там когда-то строили самолеты...
Давайте перенесемся на Дальний восток и посмотрим как производят самолет Сухой Суперджет 100.
Фотографии Александра Попова
Сборка готового изделия поделена на девять участков, где происходят определенные монтажные операции. Шесть площадок находятся в цехе окончательной сборке (ЦОС) самолета. На этой панораме вы можете увидеть участки ЦОСа со второго по шестой. Первый не видно, он спрятался за центральным самолетом. Цех окончательной сборки — место, где тысячи деталей будущего самолета соединяются в единое целое, чтобы стать прекрасной железной птицей, начиненной электроникой и самыми современными системами. (Кликабельно, 2719×900 px):
Но все начинается здесь — на первом участке. На фюзеляж, который привезли уже собранным из цеха сборки фюзеляжа, навешивают двери, монтируют стабилизатор и киль:
Но собрать конструкцию самолета — это еще даже не половина дела — это как раз самое простое. А дальше начинается очень сложная и ответственная работа по разводке жгутов и монтажу электрической сети будущей машины. Работы ведутся в три смены — круглосуточно, а в смену выходит около 300 основных рабочих.
Центроплан самолета. На втором участке к нему будут пристыкованы отъемные части крыла (ОЧК). А в самом центроплане находится один из топливных баков. Еще два — в консолях крыла. Общий запас топлива для двух версий самолета (B — базовой и LR — увеличенной дальности) — 12 690 килограмм:
К слову, за прошедшие 25 лет было выпущено 74 машины Ту-204 и 24 самолета Ил-96 соответственно. ГСС же с 2008 года уже выпустили 25 машин, как опытных, так и серийных. Почувствуйте разницу.
Носовая часть, а также хвостовая секция и стабилизатор производятся в Новосибирске. До Комсомольска они доезжают по обычной дороге на трейлере. Сейчас одна из главных задач при сборке самолета — разгрузить цех окончательной сборки от монтажных операций, которые можно выполнить на других площадках.
Основной проблемой отечественного авиапрома во все времена являлась электропроводка и двигатели. Здесь же, кажется, их удалось решить. На Суперджете 100, который, по сути, является летающим компьютером, общая длина всей электрической сети составляет десяток километров. И процесс ее монтажа является очень трудоемким и времязатратным, который потом требует тщательных и скрупулезных проверок. Традиционно раньше (например, на Ту-154), после прокладки жгута вручную заделывали разъемы, прозванивали и маркировали их. Работа адская. И, как обычно, на таких монотонных и ответственных работах, заняты девушки:
Поэтому большие силы сейчас брошены на модернизацию кабельной сети. Жгут — это пучок проводов от двух до нескольких десятков или сотен жил. Обычно на одном конце размещен один или несколько разъемов, а дальше жгут разветвляется для подключения к разным приборам и системам.
Герметизация швов вертикального хвостового оперения. Оно изготавливается в Новосибирске, но без части элементов систем (гидравлические трубопроводы и привода, электрожгуты и т.п.). Поэтому после монтажа систем в ЦОСе в некоторых местах данного оперения требуется герметизация:
На втором участке происходит стыковка фюзеляжа с крыльями — специальная система выставляет и фиксирует их относительно друг-друга, обеспечивая необходимую стреловидность и поперечную V (угол между плоскостью хорд крыла и поперечной осью самолета, если смотреть на самолет спереди):
Машина с номером 95036 собирается для мексиканской авиакомпании Interjet. На ней монтаж электрожгутов был осуществлен уже при сборке фюзеляжа, что позволило еще больше разгрузить ЦОС и уменьшить время нахождения каждой машины на участке:
Основные опоры могут иметь одно из двух исполнений: четырехколесная тележка или двухколесная. Выбор типа основной опоры определяет Заказчик. Узлы навески различных опор унифицированы, а выбор размера ниши шасси основан на необходимости размещения в ней любой опоры:
Монтаж закрылков:
Третий участок. Здесь завершаются работы по электросистеме. (Кликабельно, 1920×1200 px):
На тот момент в производстве находилось девять самолетов, которые собирались для авиакомпаний Interjet (Мексика), Газпромавиа, Sky Aviation (Индонезия), Аэрофлот, Lao Central (Лаос). (Кликабельно, 1920×1200 px):
Первоначально такт (нахождение самолета на участке) составлял 30 дней.
Сейчас 15, а к концу года такт планируется сократить до 10 дней, что позволит выпустить в этом году около 30 самолетов. А в следующем году такт будет еще меньше, что позволит выйти в будущем на выпуск 60 самолетов в год. Сложно, но реально. (Кликабельно, 2719×900 px):
Пятый участок. Здесь уже почти готовый самолет. Завершается монтаж авионики и бортовых систем. Проводится проверка гидросистемы:
Пилон двигателя представляет собой титановую коробку. Он получился очень легким, компактным и с минимальным количеством деталей:
Законченная электропроводка самолета и его сердце — блоки автопилота и бортового компьютера. Самолет сертифицирован как Protected Aircraft. Аналогичные сертификаты имеют самолеты семейства А320, А330, А340, А380 и Dassault Falcon 7X. Это означает, что система управления Суперджета следит за действиями пилотов и не дает им выйти на недопустимые режимы полета. Причем на данный момент среди выпускаемых моделей на данном самолете установлена самая навороченная система ЭДСУ (электродистанционная система управления):
Для обеспечения электроэнергией и давлением в гидросистемах в случае отказа двигателей, предусмотрен ветрогенератор, который автоматически выпускается в поток воздуха, и подает необходимый ток в систему управления:
Из цеха машины выходят с таким салоном. Далее борт летит в Ульяновск, в Венецию или Чехию (зависит от пожелания заказчика) для установки интерьера и покраски самолета в корпоративные цвета авиакомпании-заказчика:
Передняя часть кабины около входных дверей. Вообще, меня поразило, что абсолютно все разъемы до соединения снабжены заглушками и упакованы в пакетики. И, пожалуй, из всех производств, где я когда-либо был, это одно из самых красивых:
Кабина пилотов в процессе монтажа авионики. Авионика произведена французской фирмой Thales, которая также делает ее и для Airbus:
Невероятно красивые красные чехольчики на Рудах. А зеленая поверхность на панели приборов — это защитная пленка:
Техническая защита от несанкционированного открытия форточки на период окончательной сборки. Веселые люди работают тут — они усилили ее замком. Ну, вы же помните фильм «Мимино»?
Основное при сборке самолета — выдерживать такты. Все операции строго нормированы, и многое зависит от поставщиков комплектующих. Наладить с ними работу, привезти все запчасти и вовремя поставить к рабочему месту — то еще искусство!
Уникальность самолета Сухой Суперджет 100 в том, что впервые в мире для самолетов такого класса была создана цифровая электродистанционная система управления без тяжелой механической аварийной системы. За рубежом только один самолет имеет такую же систему управления — А380. Элероны и рули высоты приводятся в действие двумя электрогидроприводами (на фотографии как раз привод руля высоты), где каждый из них работает от разных гидросистем:
Хвостовые двери и герметичный шпангоут. Справа, около переборки, стоит аварийный самописец. Это уже шестой участок:
Часть системы кондиционирования воздуха:
Монтаж радиолокатора. Начиная с машины с серийным номером производителя 95025 (версия Full для Аэрофлота) локатор на Сухого Суперджет 100 будет показывать сдвиг ветра:
На шестом участке монтируют двигатели и ставят самолет под ток. В зимнее время на этот участок ставят следующий борт только после того, как его заправили керосином и проверили на чистоту баки. Затем самолет взвешивают после заправки и слива топлива, вычисляют несливаемый остаток. (Кликабельно, 1920×1200 px):
Как рассказали летчики-испытатели, двигатель SaM146 показал в эксплуатации поразительную надежность. В апреле 2012 года в рейсовом полете при заходе на посадку в Шереметьево самолет столкнулся с перелетным гусем. Гусь (не чета голубям и прочим мелким птицам) попал в левый двигатель. Удар пришелся в вентиляторную ступень компрессора низкого давления. Она его (гуся) раскрутила и выбила наружу через холодный контур. При этом чуть-чуть загнулись концы нескольких лопаток вентиляторной ступени, а сам двигатель продолжил работать без замечаний. В другом полете один двигатель поймал три чайки, а второй, почти сразу, две. Силовая установке пережила и это.
Все сборочные работы в ЦОСе почти завершены. Шестой участок передает эстафету первому, где только-только начинают собирать новый борт. А выпускник отправляется на приемку и проверку всех систем:
Далее самолет ждут заводские испытания и первый полет. На данный момент 10 машин находятся в эксплуатации у Аэрофлота, 2 машины у Якутии. Один у индонезийской авиакомпании Sky Aviation, и еще один у лаосской Lao Central. (Кликабельно, 1920×1200 px):
Самолет с увеличенной дальностью SSJ 100LR. Опытный экземпляр (95032) совершил первый вылет 12 февраля 2013 года. А это уже серийная модель (92033) которая будет поставлена Газпромавиа. (Кликабельно, 1920×1200 px):
В ангаре еще один самолет для мексиканской Interjet. Этот, с серийным номером 95028, впервые поднялся в воздух 24 марта 2013 года:
Панорама. В центре — машина 95025 — версия full для Аэрофлота. Это была экскурсия на производство самолета Сухой Суперджет 100. (Кликабельно, 2642×900 px):
