Что делают с углем на теплостанции

Давайте посмотрим, как уголь попадает на теплостанцию и что с ним происходит.




Технико-экономическое обоснование и акт выбора площадки строительства Красноярской ТЭЦ-3 были утверждены Минэнерго СССР ещё в 1976 году. Строительство электростанции началось в 1981 году. Первыми в 1986 году в отдельном корпусе были установлены три газомазутных паровых котла. Затем в 1991, 1992, 1993 и 1997 годах в котельной вводилось в строй по одному водогрейному котлу, которые позволили улучшить теплоснабжение города.


Строительство главного корпуса было приостановлено в 1990-х годах из-за недостатка финансирования и возобновлено лишь в 2007 году. И 1 марта 2012 года наконец-то был пущен в промышленную эксплуатацию энергоблок №1. Сейчас мощность станции составляет 208 МВт, а тепловая — 582 Гкал/час.

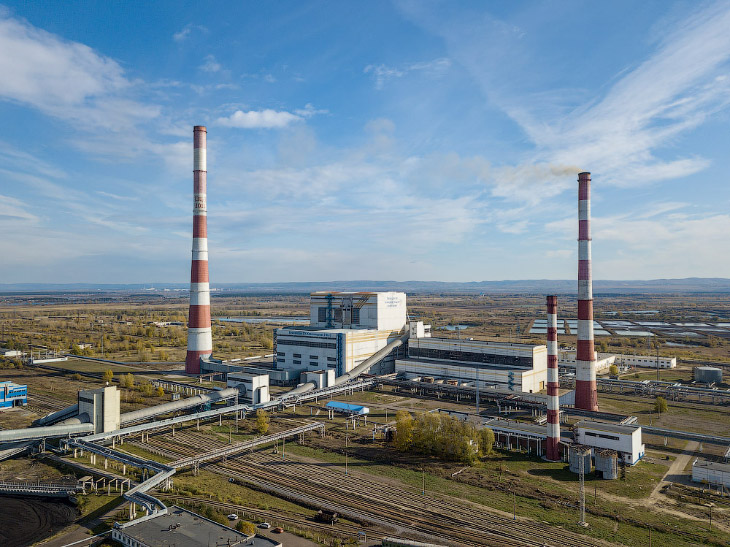

Красноярская ТЭЦ-3, единственная в городе ТЭЦ на левом берегу Енисея, отапливает промышленные предприятия и жилые дома Советского района Красноярска, жилмассивы «Северный», «Аэропорт», «Покровский», «Иннокентьевский» и др.


Энергетический уголь марки Б2Р на станцию поступает с Бородинский разрез Канско-Ачинского угольного бассейна, который расположен вблизи города Бородино в 164 км от станции.

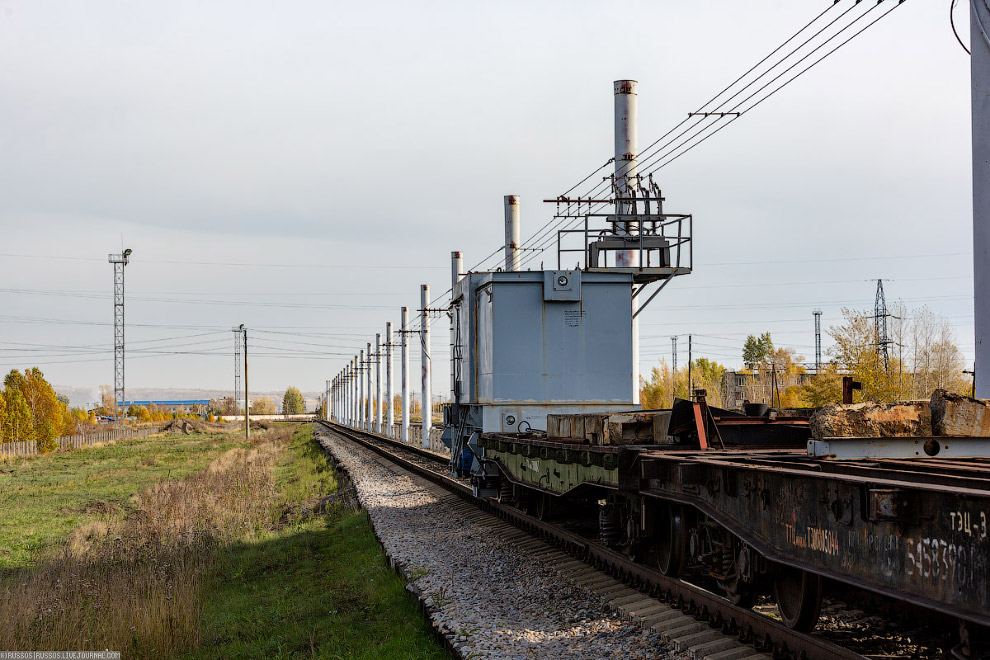

Вагоны с углем в вагоноопрокидыватель подает электровоз с дистанционным управлением.

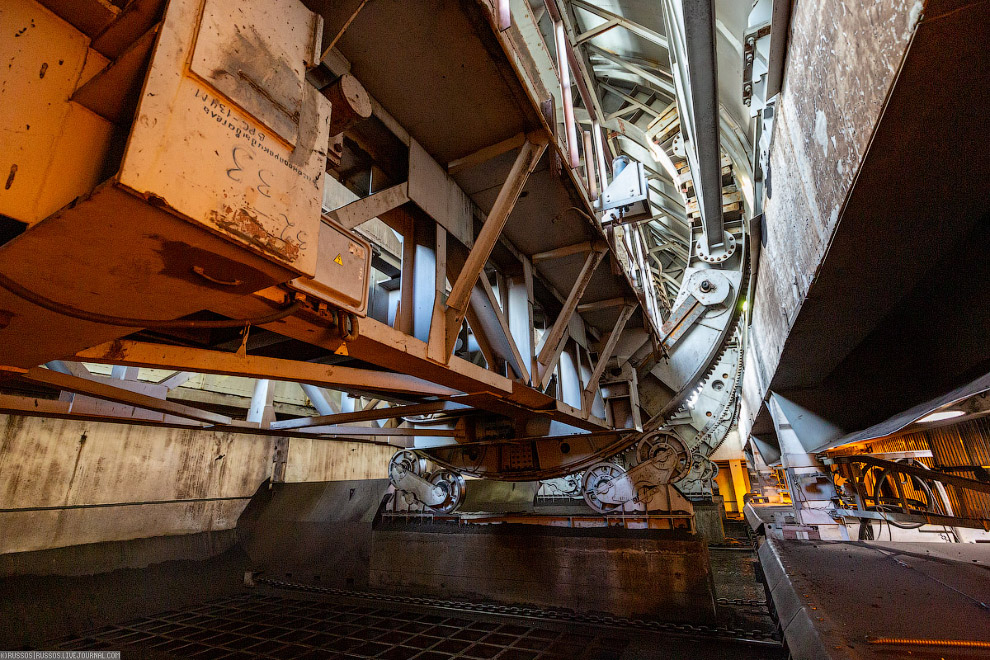

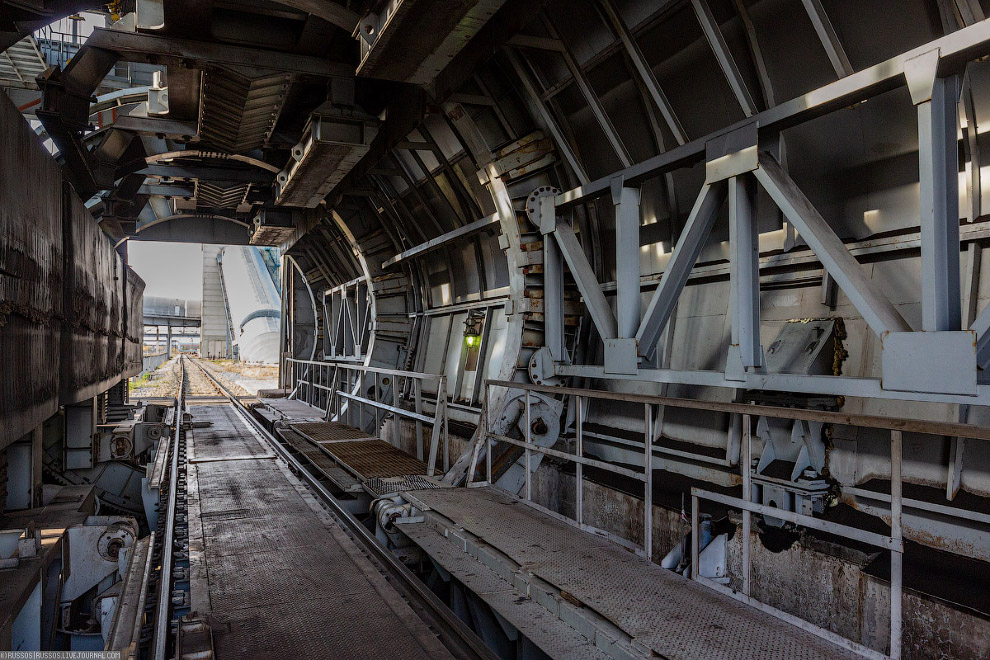

Как следует из названия «вагоноопрокидыватель» в нем вагон опрокидывается и весь уголь высыпается.

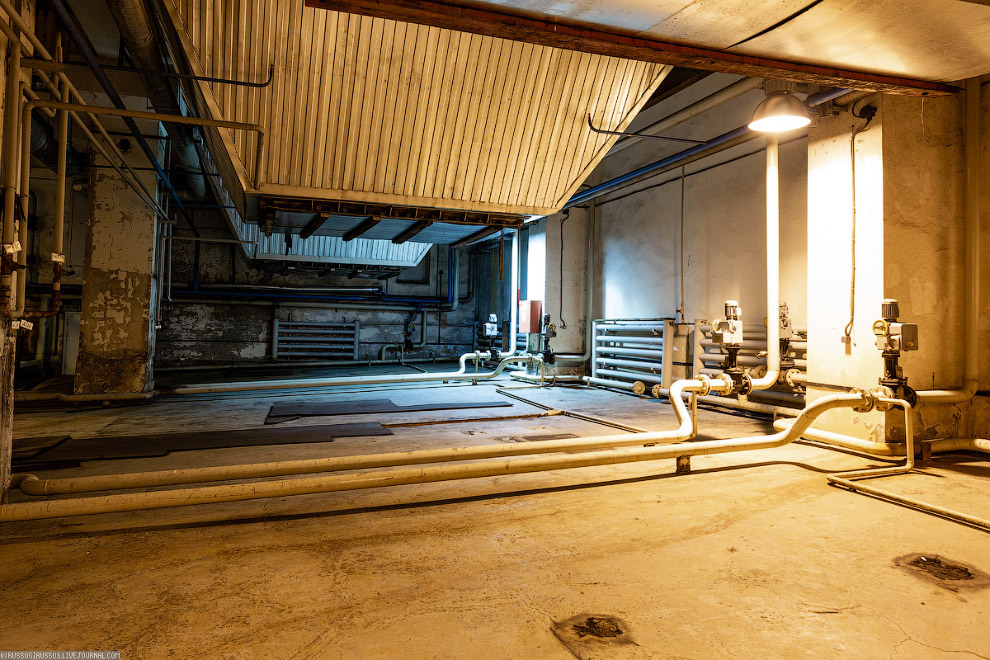

Через решетки уголь попадает в бункер накопитель.

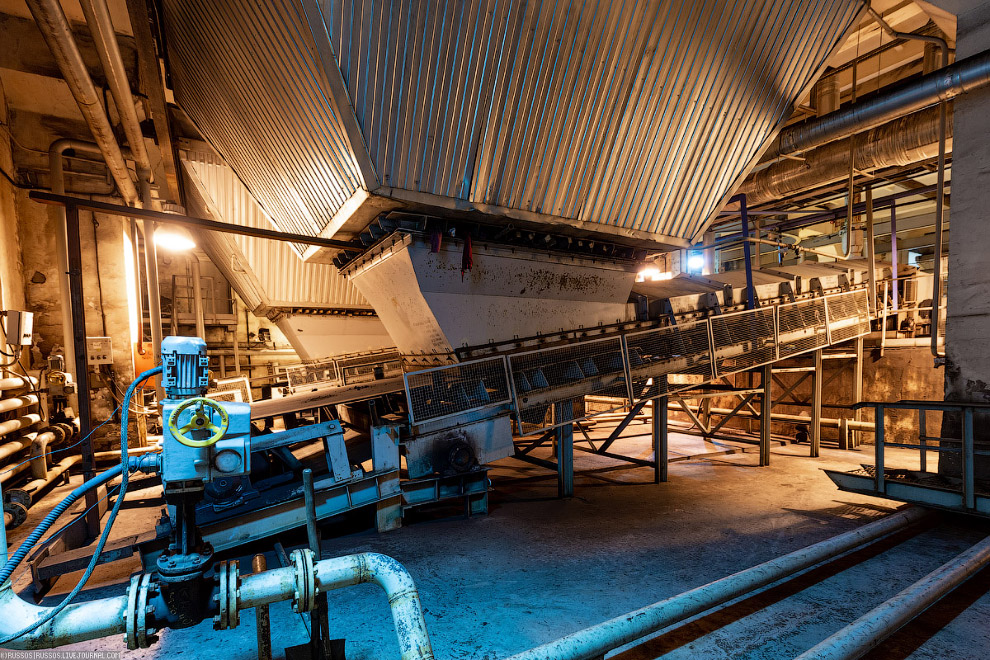

Через небольшой транспортер уголь попадает в первый конвейер.


Так как на станции планируется построить второй энергоблок, то для него оставлен задел — здесь будут как раз бункеры накопители второй очереди.

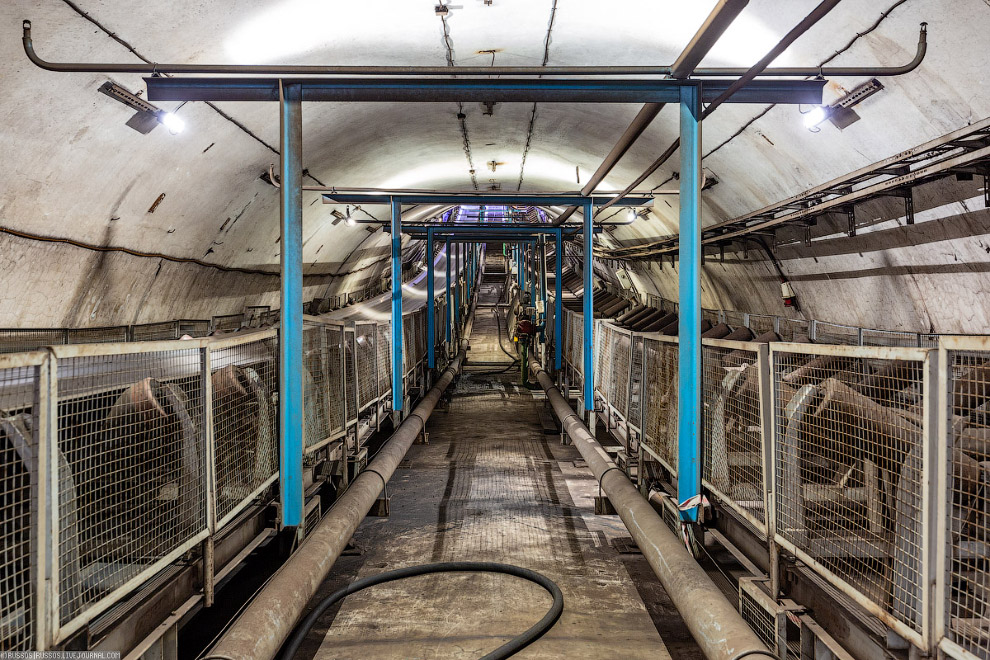

Первый конвейер. Слева рабочая нитка, справа — задел для второго блока.

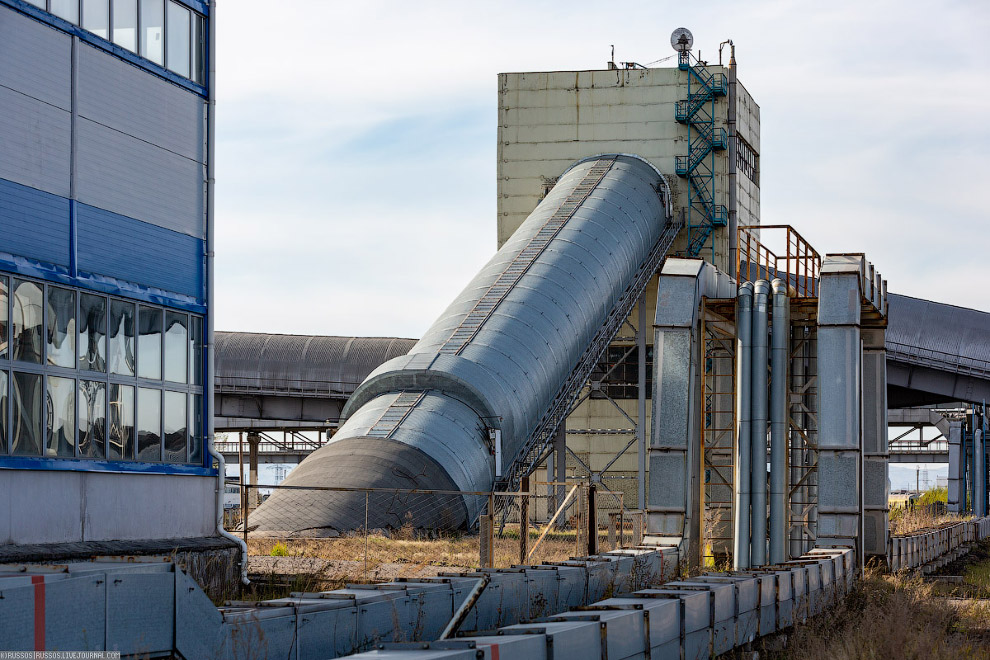

Уголь по конвейеру попадает в башню пересыпки. Станции может работать «с колес», когда весь уголь попадает сразу в котлы, но это не всегда возможно, когда поступающего угля больше чем необходимо в данный момент. Тогда в этой башне уголь отправляется на склад.

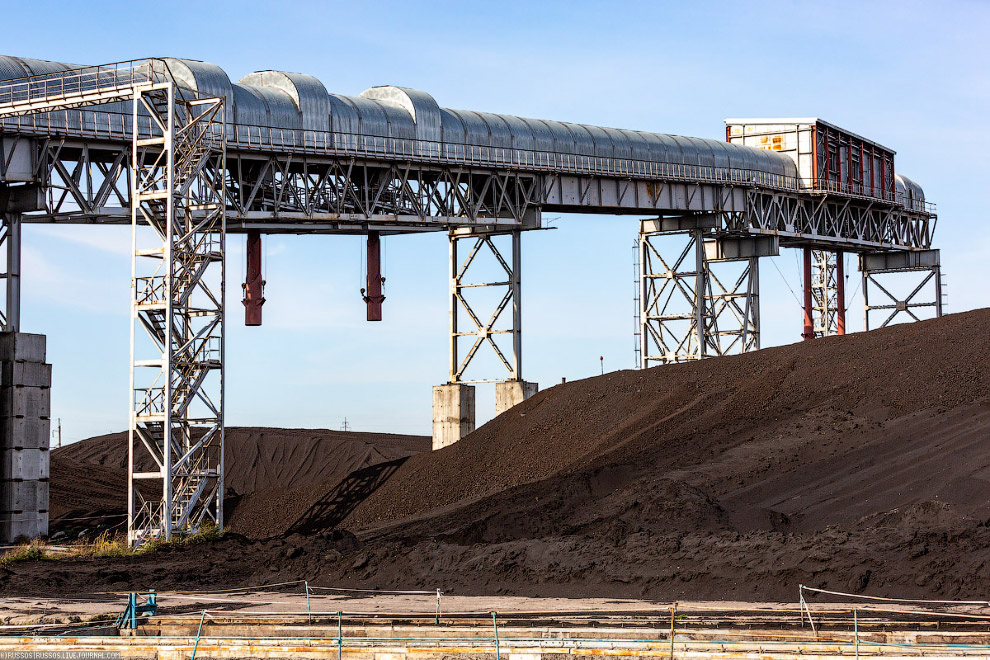

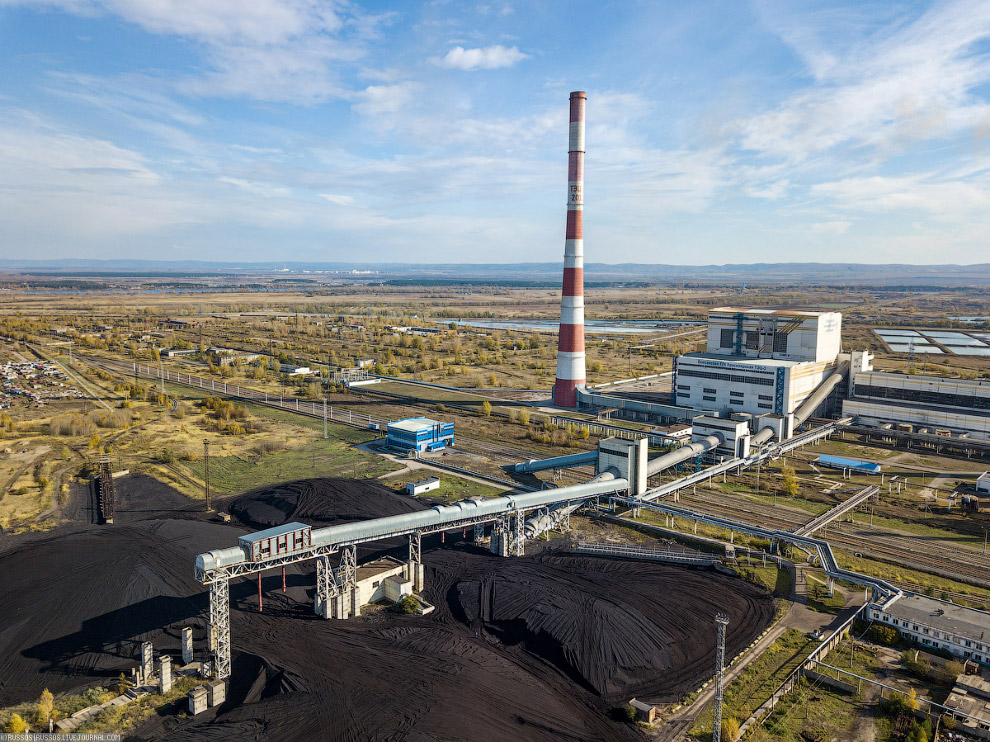

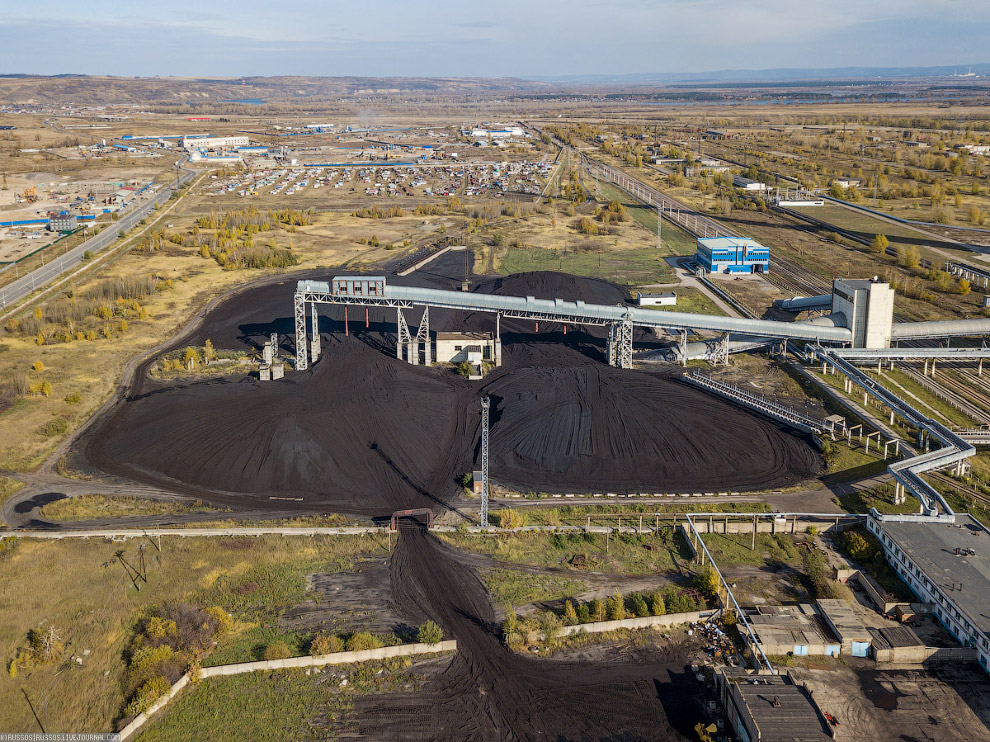

Открытый угольный склад объемом 270 тысяч тонн.

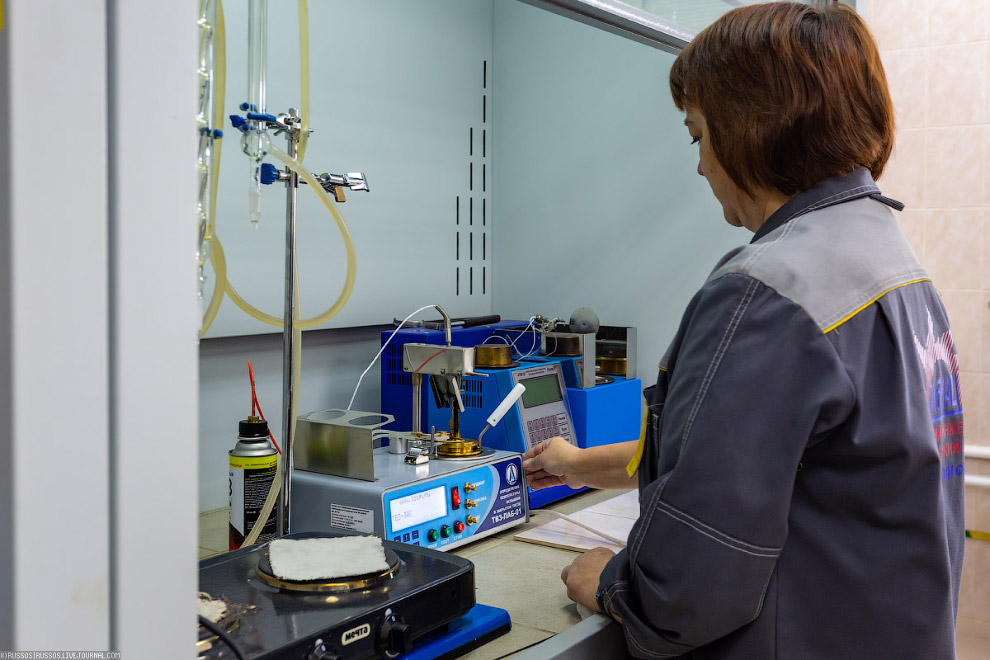

Весь уголь, поступающий в котлы, проходит проверку в лаборатории.

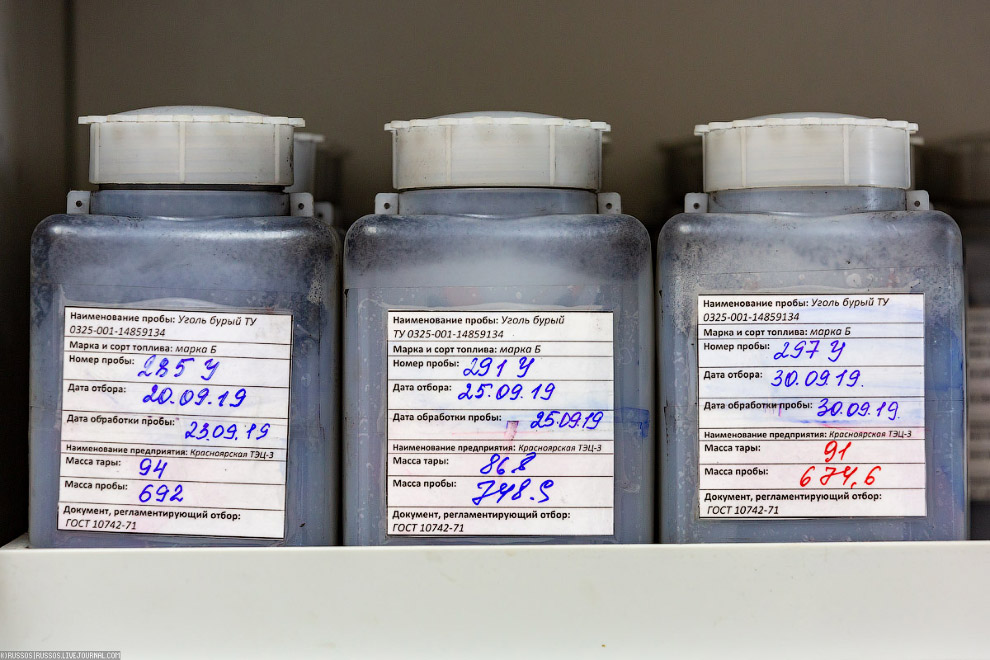

Арбитражные пробы хранятся месяц. Они нужны, если возникнут какие-либо вопросы по качеству топлива.


Запас угля позволяет работать станции в отопительный сезон примерно около месяца.

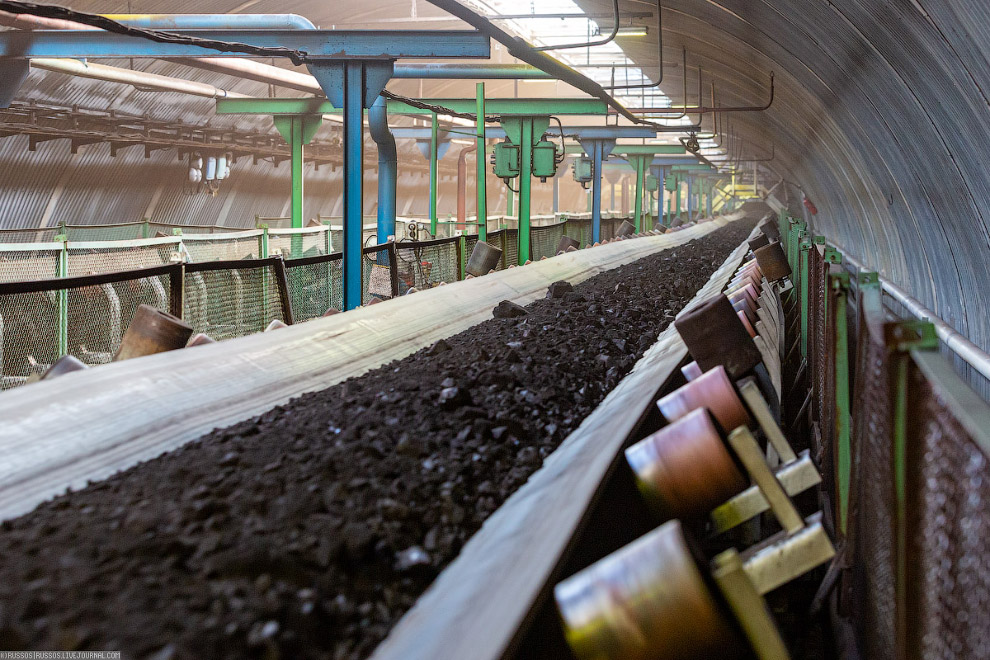

Транспортер с углем. Сначала он попадает на дробилки, которые расположены в отдельном здании, перед КТЦ.

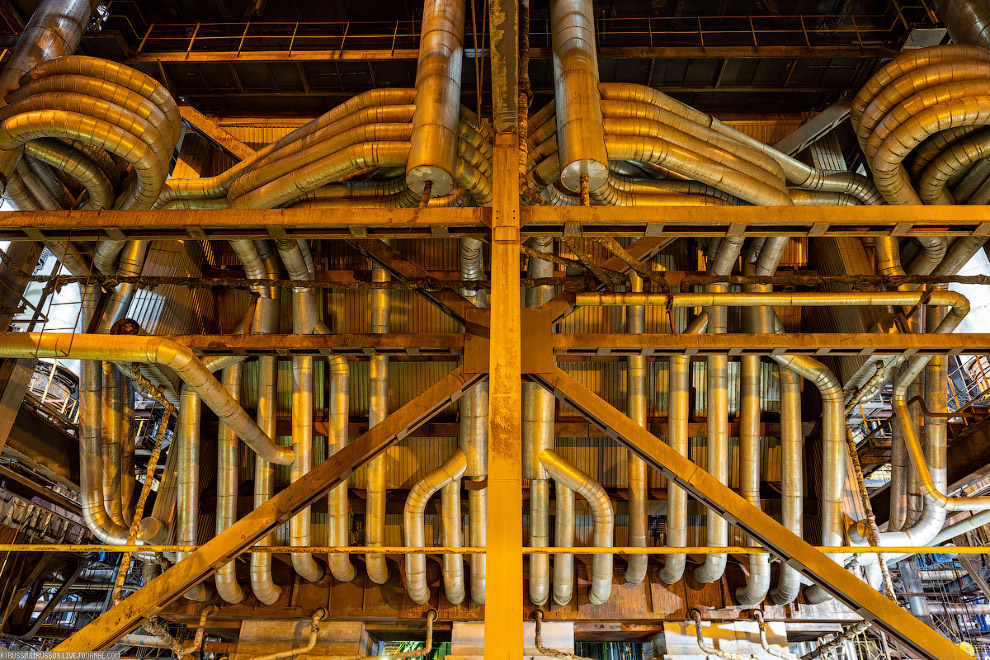

Но перед котлом расположены мельницы, которые делают угольную пыль, которая смешивается с воздухом и вдувается в котел.

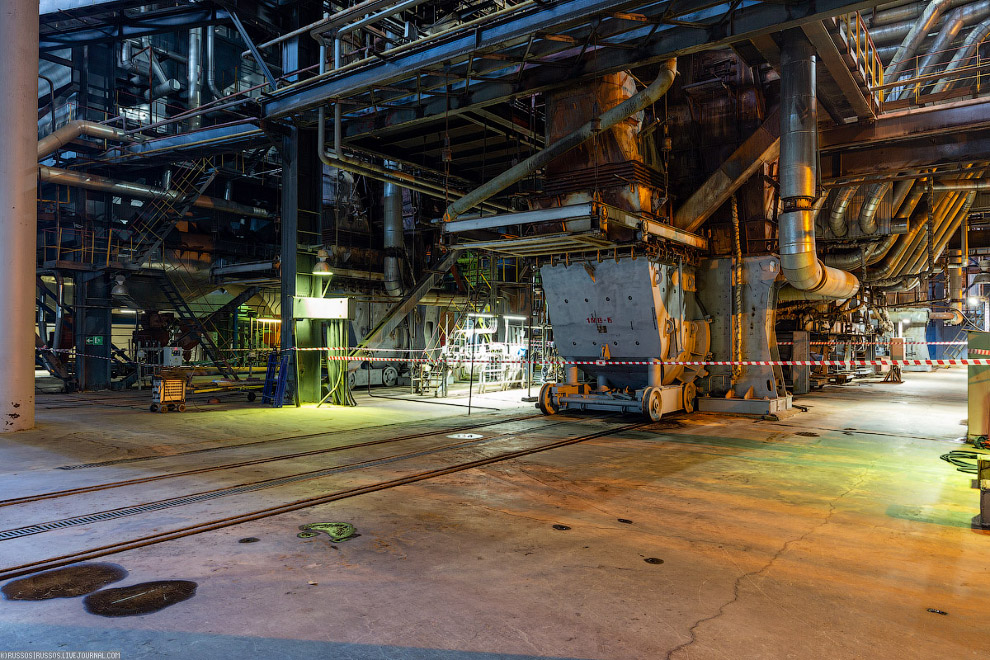

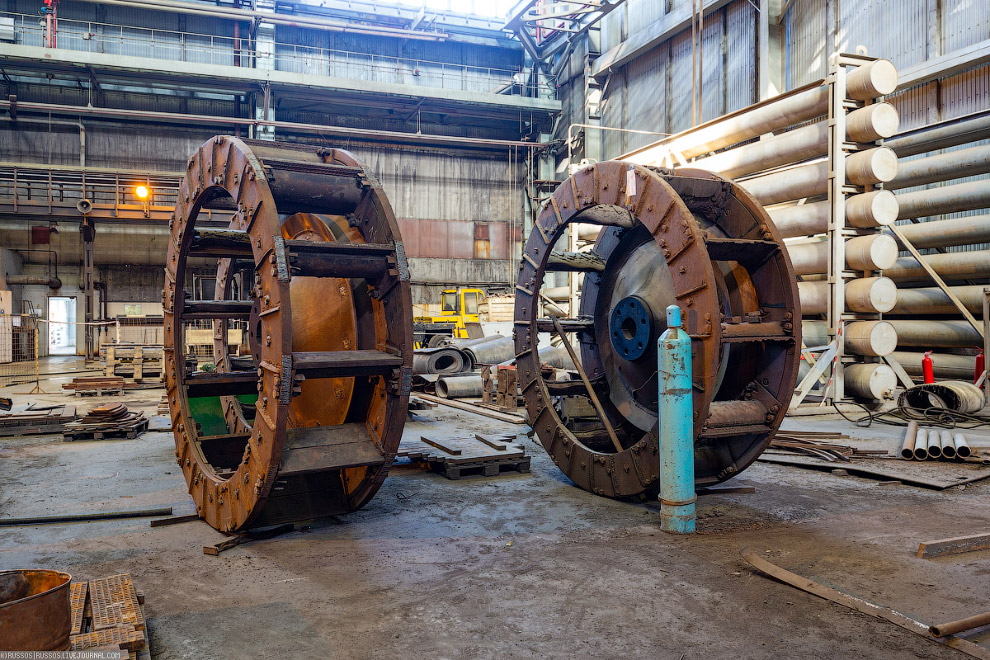

Колеса мельниц на ремонте.


Паровой котел ТПЕ-216 предназначен для получения пара высокого давления при сжигании бурых углей с большим содержанием влаги, с высоким содержанием в золе окислов кальция (до 50%) и высокоабразивных углей. Паровой котел однобарабанный, с естественной циркуляцией, имеет П-образную компоновку поверхностей нагрева.

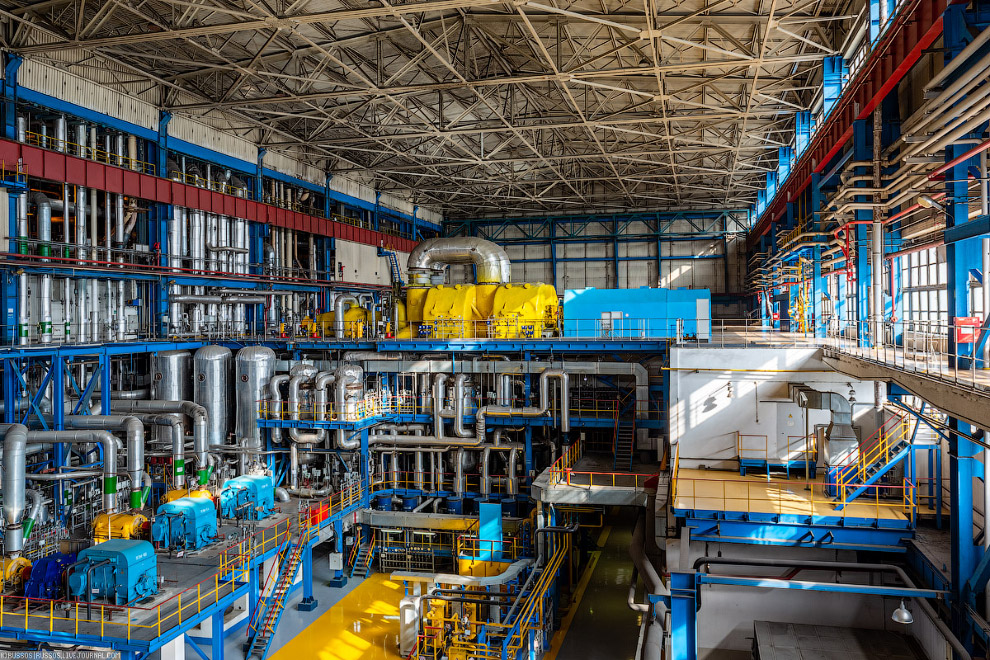

На станции установлена одна турбина мощностью 208 МВт. Турбогенератор для первого энергоблока с воздушным охлаждением был изготовлен на заводе «Электросила». В 2018 году он был заменен на генератор с водородным охлаждением завода НПО «ЭЛСИБ». Старый генератор пока находится на территории станции. Если вдруг он вам нужен — вы можете его купить

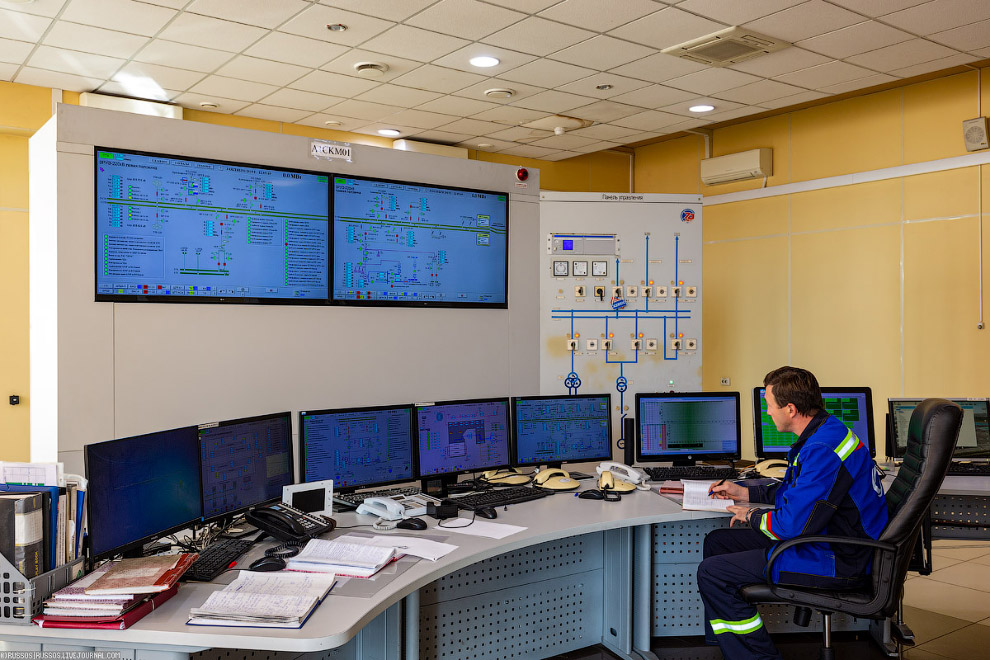

Главный щит управления.

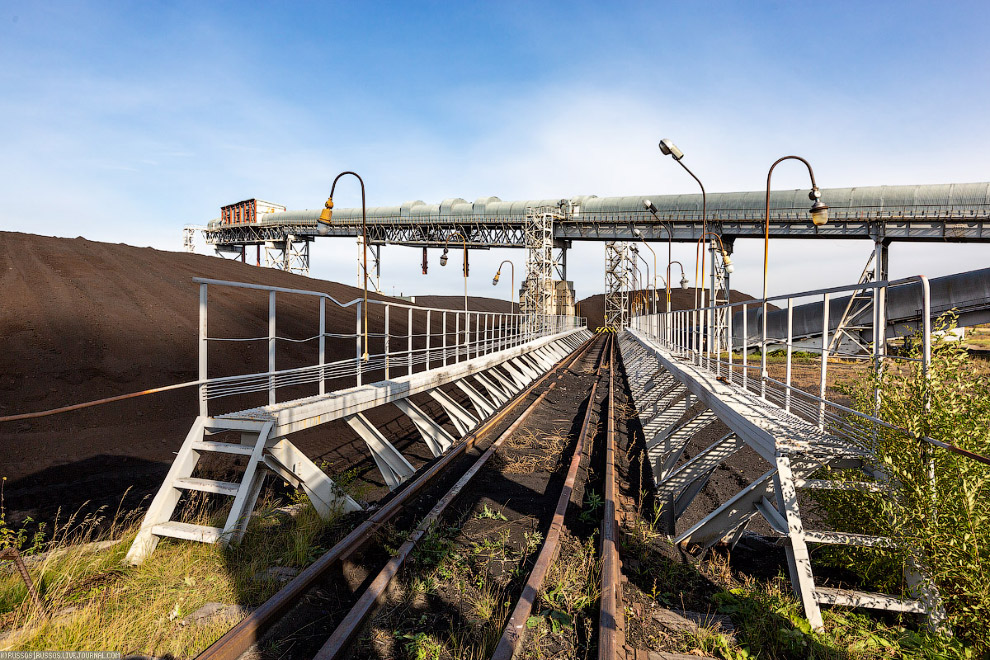

Угольная эстакада, которая использовалась когда работали только водогрейные котлы.
