Как без сварки соединить профильные трубы в 3 угла под 90 градусов

При сборке конструкций с профильных труб удобнее всего пользоваться сваркой, но не у всех она есть. При ее отсутствии можно обходиться различными приемами, чтобы сгибать трубы и скручивать их саморезами. Такие способы дают не менее аккуратное и крепкое соединение.

Что потребуется:

• Угольник;

• маркер;

• болгарка;

• саморезы по металлу;

• дрель или шуруповерт.


Процесс соединения труб в 3 прямых угла

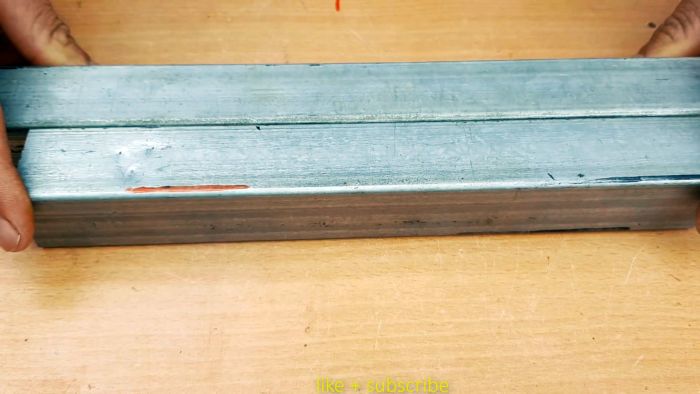

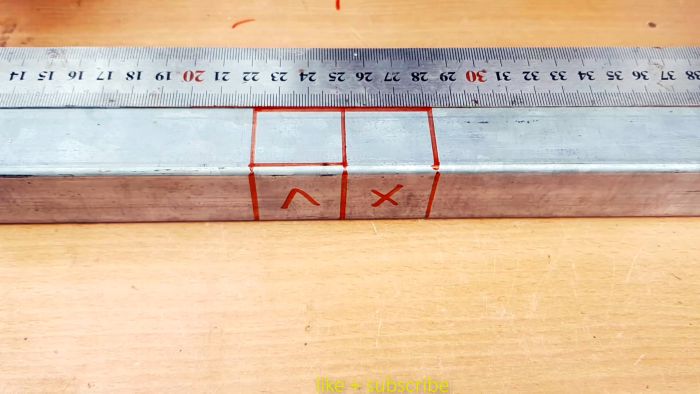

Суть соединения в том, что одна труба квадратного сечения сгибается, создавая прямой угол, а к ней под 90 градусов прикручивается такая же вторая трубка. Вся загвоздка в выполнении правильной подрезки первой заготовки. Для этого нужно определить место выполнения изгиба. По нему с помощью угольника рисуется поперечная линия. Необходимо также начертить с боков от нее по параллели, с отступом на ширину трубы. Такие же 3 линии рисуются на двух соседних сторонах заготовки.

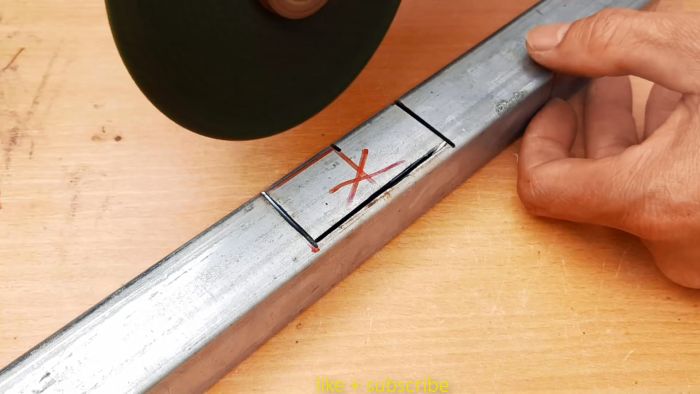

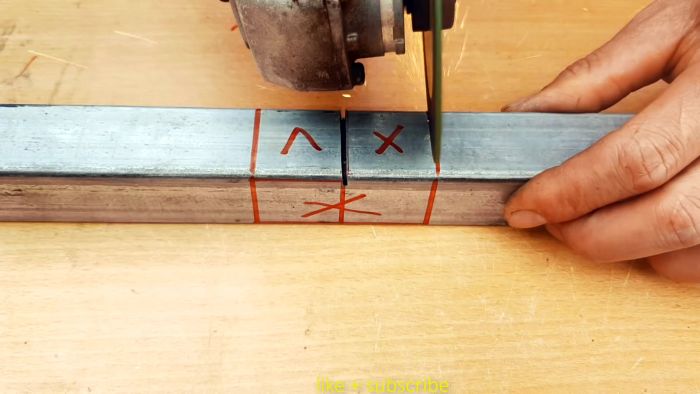

С помощью болгарки необходимо вырезать один квадрат разметки с первой лицевой стороны, а также по 2 с боковых. Для этого лучше всего использоваться стертый отрезной диск малого диаметра, так рез не будет выходить за границы разметки.

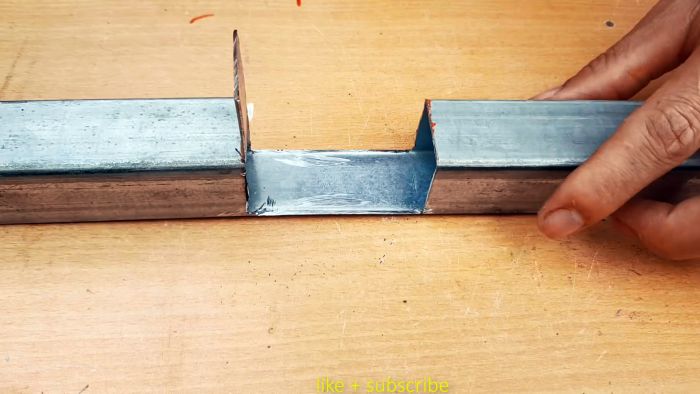

Зачистным кругом необходимо отшлифовать пропилы, сняв не срезанные остатки стенок от удаленных сторон. Оставленный язычок металла необходимо при этом отогнуть наружу на 90 градусов.

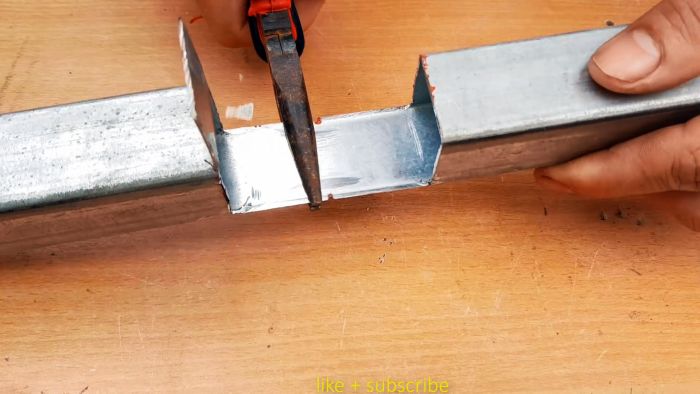

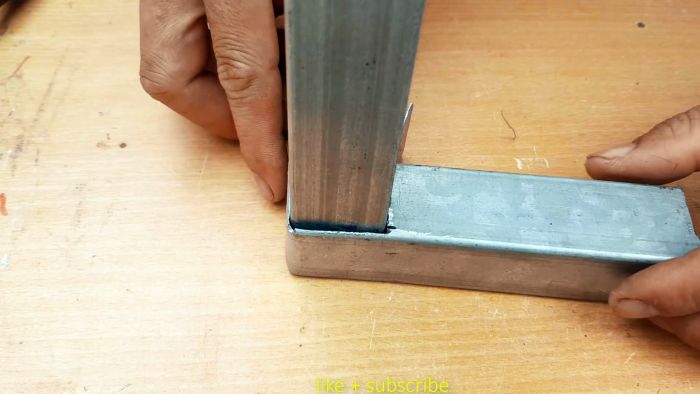

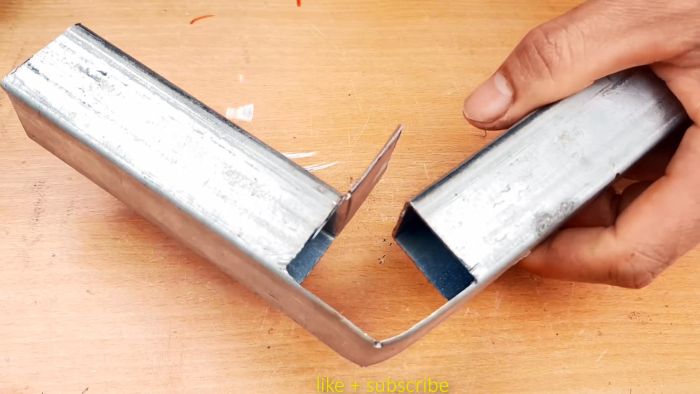

На оставшейся не спиленной стороне трубы требуется сделать насечки с двух сторон ровно по центру. Это нужно, чтобы согнуть ее внутрь под прямым углом.

Теперь в образованный при сгибе квадрат вставляется торец второй трубки.

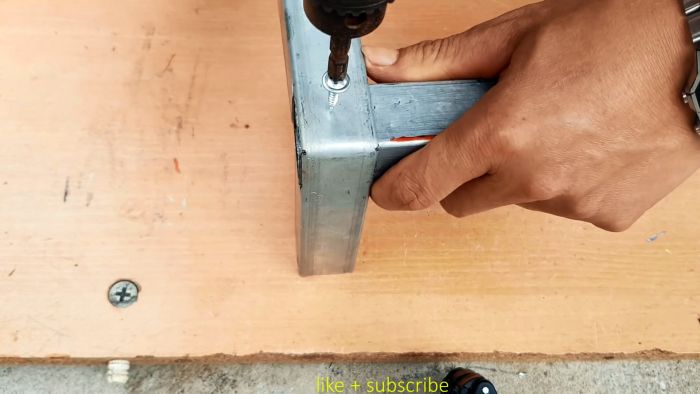

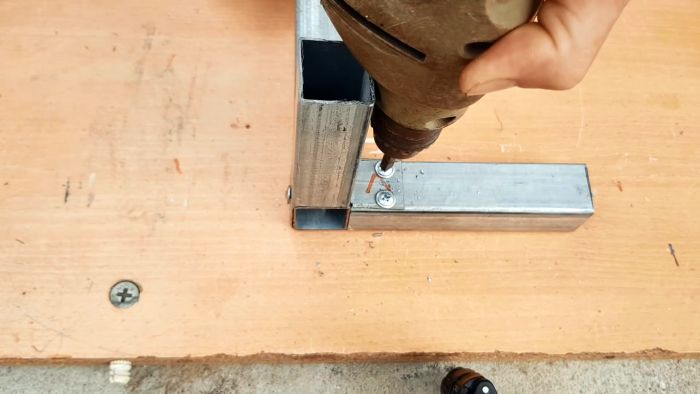

Остается только закрепить соединение саморезами. Перед их вкручиванием важно проконтролировать прямые углы угольников.

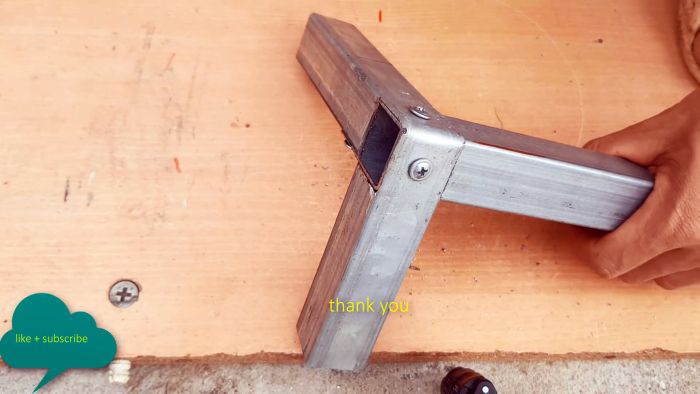

В итоге получается крепкое соединение, и при этом вполне аккуратное.
