Самый простой инвертор с 1,5 вольт на 220в из сломанного зарядника

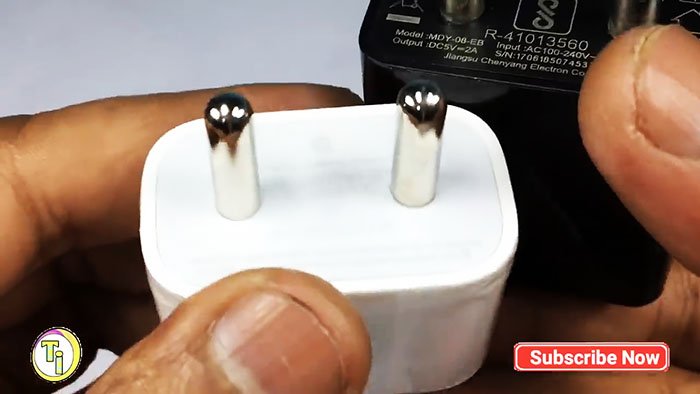

Если у вас без дела завалялось сломанное зарядное устройство от сотового телефона, то из него можно сделать одну небольшую, но нужную самоделку.

Это простой преобразователь напряжения с постоянного 1,5 Вольта до переменных 220 Вольт. Схема по истине элементарная и содержит всего 3 детали.

Изготовление мини преобразователя напряжения

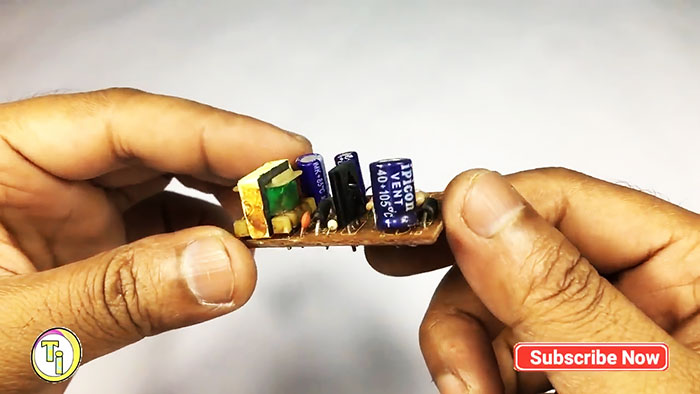

Разбираем корпус зарядного устройства и вынимаем оттуда плату.

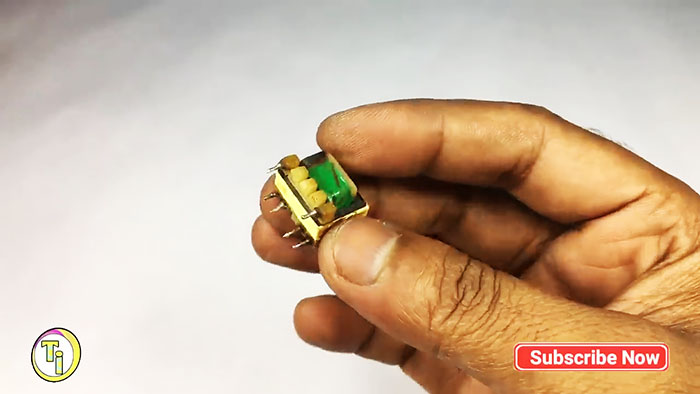

Выпаиваем трансформатор с этой платы.

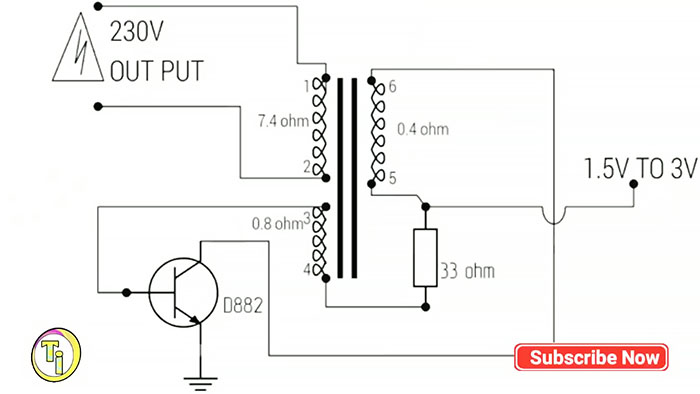

Схема преобразователя

Как уже говорилось - схема наипростейшая. Прежде чем ее собирать нужно тестером «прозвонить» трансформатор и узнать сопротивление каждой обмотки. Всего их должно быть три. Естественно, сопротивление обмоток вашего трансформатора может немного отличаться - это не страшно. А вот если расхождения кардинальные, то такой экземпляр может не подойти.
Собираем преобразователь по схеме.

В схеме используется транзистор «2SD882», его можно заменить любым низкочастотным «p-n-p» структуры средней мощности. Или на отечественный аналог КТ815, КТ817.

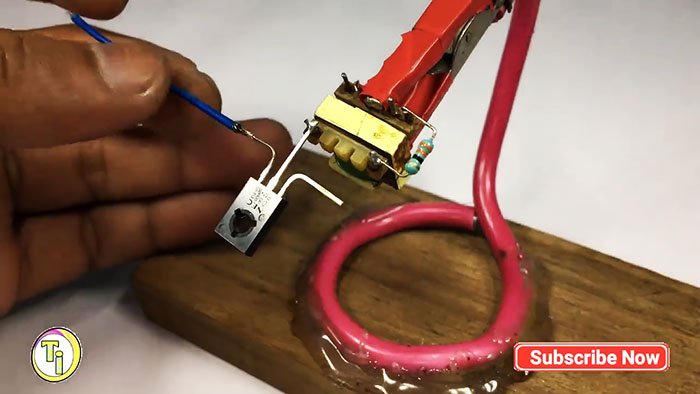

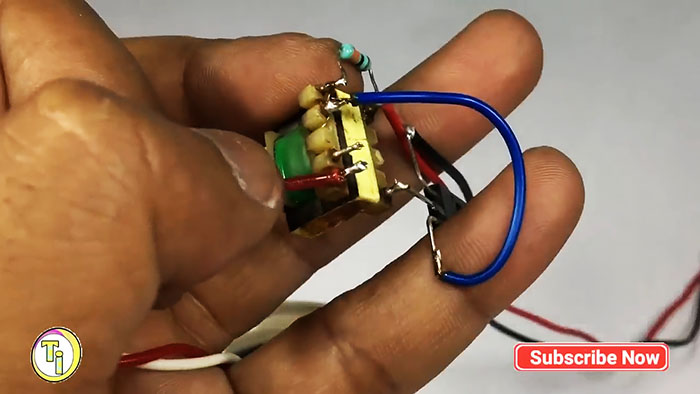

Все собирается навесным монтажем без платы за 5 минут. Припаиваем провода от патрона лампочки и от батарейки.

Устройство работает сразу при включении и в настройке не нуждается. Если генерация не началась при первом включении, поменяйте местами контакты одной из низковольтовых обмоток.

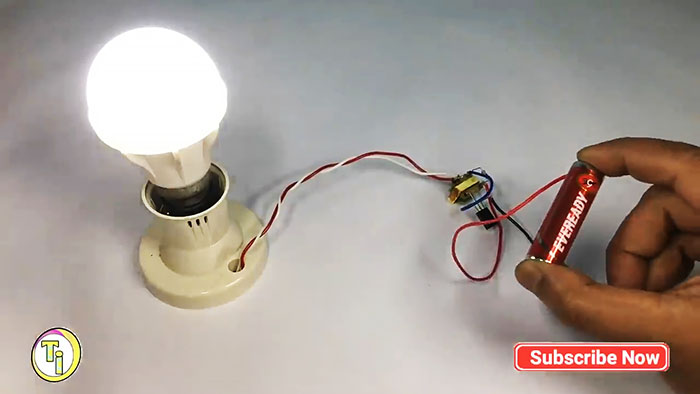

В роли нагрузки использована светодиодная лампа на 220 В и мощностью 3 Вт.

Частота работы преобразователя порядка 25 кГц.

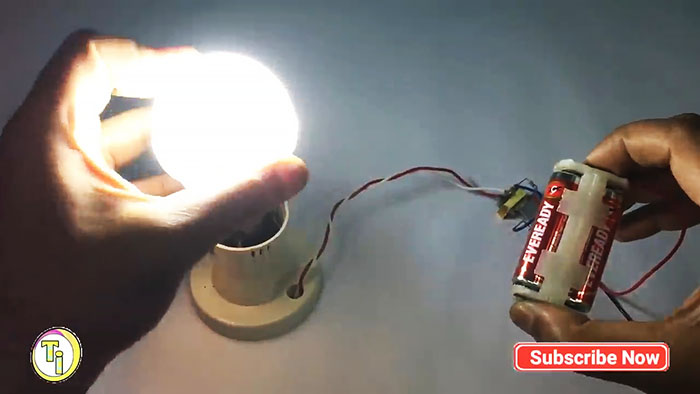

Если запитать схему от 3 Вольт, то яркость лампы увеличится и она точно будет светить на полную мощность.

В роли нагрузки можно подключить другое зарядное устройство и заряжать мобильный телефон от батареек.
