Складывающийся противооткатные упоры для авто своими руками

Их еще называют тормозными башмаками. Они нужны при некоторых видах ремонта транспортных средств, при подъеме автомашины или прицепа домкратом и для их удержания на уклоне.


Упоры во множестве продаются в магазинах и представляют собой некий монолит, который занимает много места в багажнике. Чтобы не тратить деньги и освободить пространство для других предметов, можно сделать складные тормозные башмаки.

Понадобится

Эта работа под силу любому взрослому человеку, разве что сварка… Чтобы сделать самодельный противооткатный упор, нам потребуются следующие материалы и инструменты:

• стальная полоса шириной 65 мм и толщиной 5 мм;
• накладные петли – 2 единицы;
• баллончик аэрозольной краски;
• маятниковая пила;
• полуавтоматическая дуговая сварка и др.

Процесс изготовления тормозного башмака

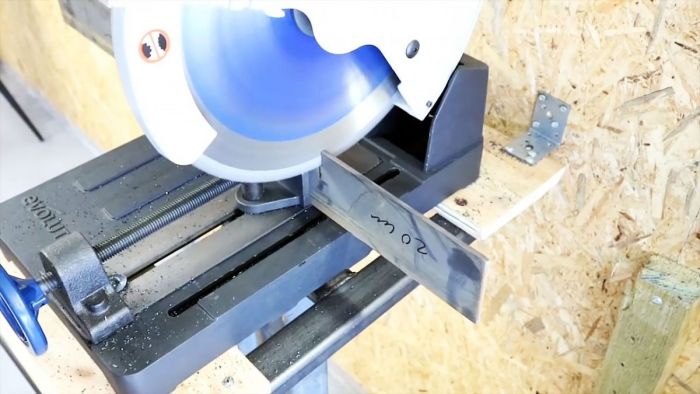

Отрезаем последовательно с помощью маятниковой пилы от стальной полосы отрезки длиной 2, 10, 20 и 30 см. Зачищаем их шлифовальным кругом, наждачной бумагой или на гриндере (что есть в наличии).

Привариваем вертикально и поперек к концу самого длинного отрезка, который будет в нашем самодельном башмаке выполнять функции основания или подошвы, наиболее короткий – ограничитель.

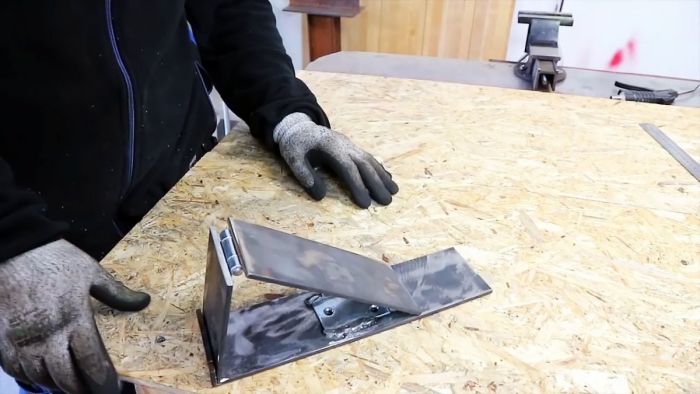

Упираем в ограничитель изнутри 10-сантиметровую полосу под некоторым углом. К ней прислоняем полосу в 20 см так, чтобы за ней оставалась часть основания («язык»), достаточный для наезда колеса и удерживания упора.

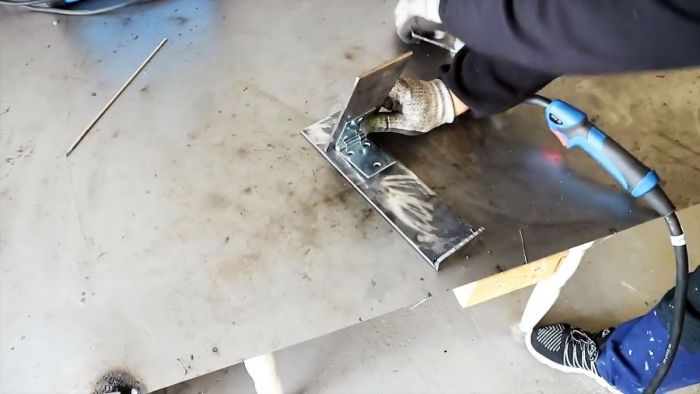

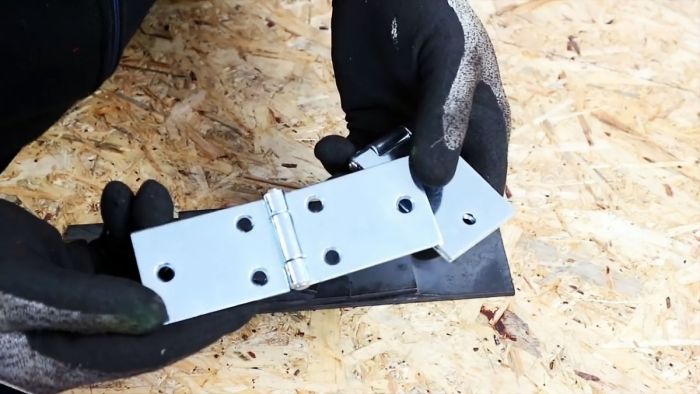

Поперечная линия соприкосновения 20-сантиметровой полосы и основания будет местом расположения оси вращения петли. Прихватываем сваркой одну ее половину к основанию, а другую – к 20-сантиметровой полосе.

Затем также привариваем вторую петлю и, тем самым, шарнирно соединяем между собой полосы в 20 и 10 см.
Убедившись, что сборка произведена правильно, надежно обвариваем по периметру места прилегания петель к полосам. Качество сварки должно быть высоким, ведь каждый упор должен выдерживать, по крайней мере, половину массы автомобиля.

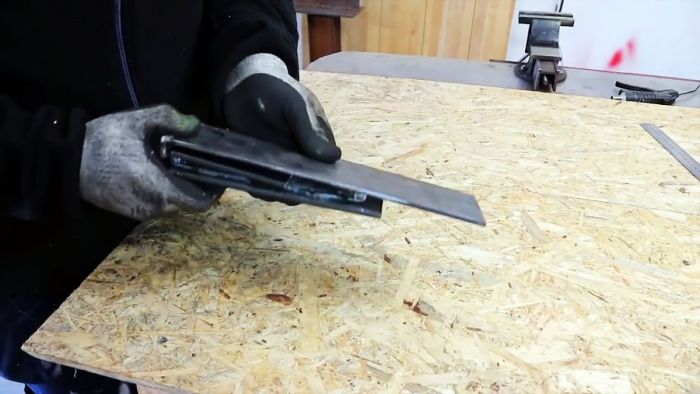

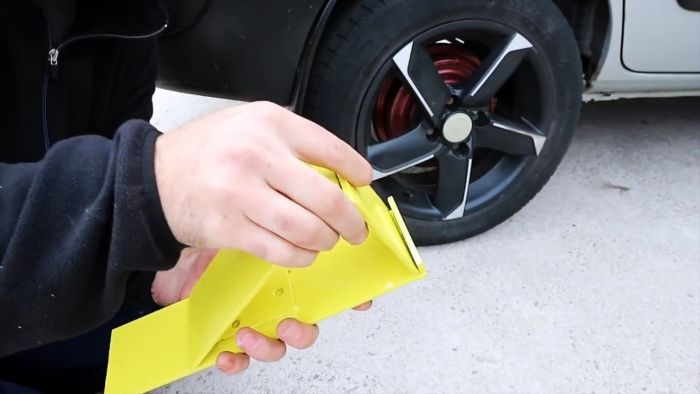

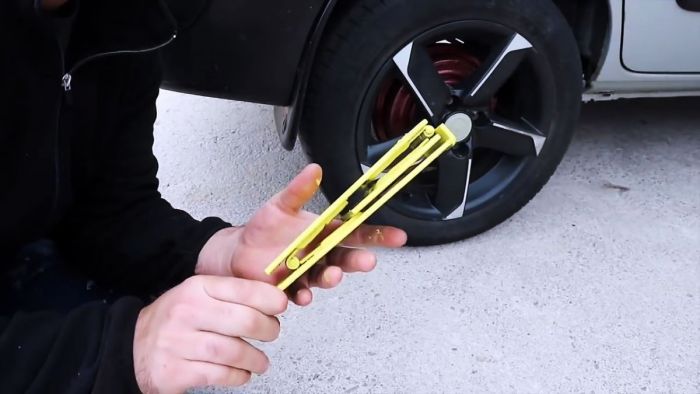

Удаляем окалину со швов, где это необходимо укрепляем, и зачищаем их. Еще раз убеждаемся, что упор нормально складывается и раскладывается без заедания и перекоса.

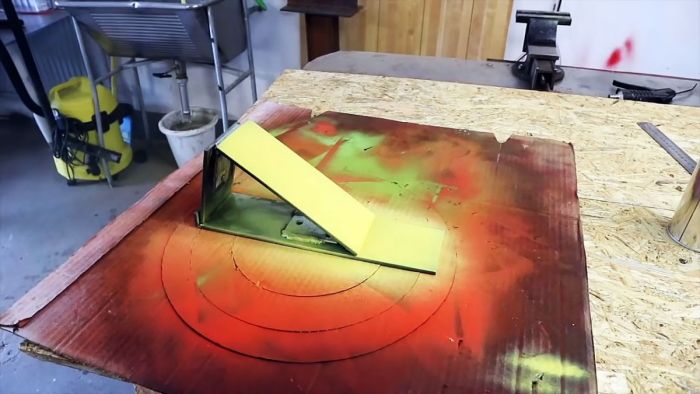

Остается лишь со всех сторон окрасить наш самодельный противооткатный упор в красный, оранжевый или желтый цвет из аэрозольного баллончика. Этого требуют Правила дорожного движения (ПДД).

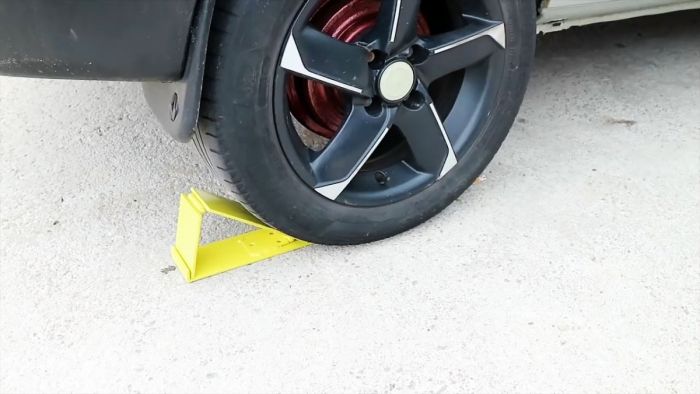

Испытываем тормозной башмак в деле. Устанавливаем его в рабочее положение позади колеса и осторожно сдаем назад. Колесо вначале наезжает на «язычок» основания и прижимает его к дороге и только затем упирается в наклонный элемент упора.

Если все размеры башмака соответствуют диаметру и ширине данного колеса, то вытащить башмак из-под него невозможно, для этого необходимо машину подать вперед.
