Полный разбор очков Google Glass

Впервые с момента начала тестирования устройства (апрель 2012 года) Гугл-очки были полностью разобраны. Хакеров, скорее всего, останавливали угрозы отключать очки при нарушении условий использования и высокая цена устройства — 1500 долларов, но в данном случае помог Натан Сейдл, глава Sparkfun Electronics, покупку и разборку производили Стар Симпсон и Скотт Торборг.


Получение очков — непростая задача, поскольку на данный момент они доступны далеко не всем, а лишь разработчикам приложений для новой платформы. Выдача производится всего в трёх точках на всю территорию США: в Маунтин-Вью (штат Калифорния), Лос-Анджелесе и Нью-Йорке; около студий Google Glass в этих городах можно постоянно видеть бесцельно бродящих людей, привыкающих к «Глассу».

Счастливчику назначается время, и по прибытии его встречает сотрудник «Гугла». Гугловец помогает выбрать желаемый цвет устройства (угольно-тёмный, мандариновый, сланцевый, белый или небесно-голубой) и в течение 45 минут объясняет, как пользоваться очками, в том числе показывает, как подключить другой телефон и связать аккаунт «Гугла».

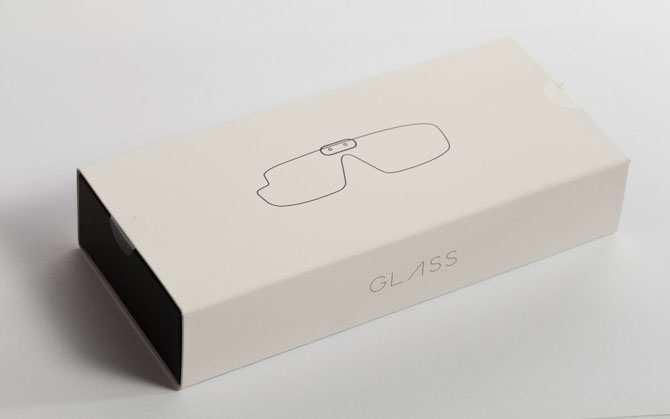

Очки выдаются в красивой и удобной коробочке из полностью перерабатываемой бумаги. В комплект входят кабель USB и зарядник, небольшой матерчатый чехол на шнурочке, затемненный и прозрачный защитные экраны.


Как и Дастин Кёртис, Стар и Скотт обратили внимание на высокое качество сборки. Кстати, вместе с очками они получили доступ к Mirror API, платформе, на основе которой создаются приложения для «Гласса».


Исследователи немедленно отправились в лабораторию и приступили к разборке. Они отметили, что при некоторой сноровке и наличии опыта очки можно разобрать и собрать обратно, нанеся им минимальный, сугубо косметический урон. Свой экземпляр устройства хакеры успешно собрали обратно.
Высказывались предположения, что очки могут быть равномерно залиты эпоксидкой или каким-нибудь лаком, не позволяющим без сильного растворителя изучить их внутреннее устройство. Это оказалось не так.

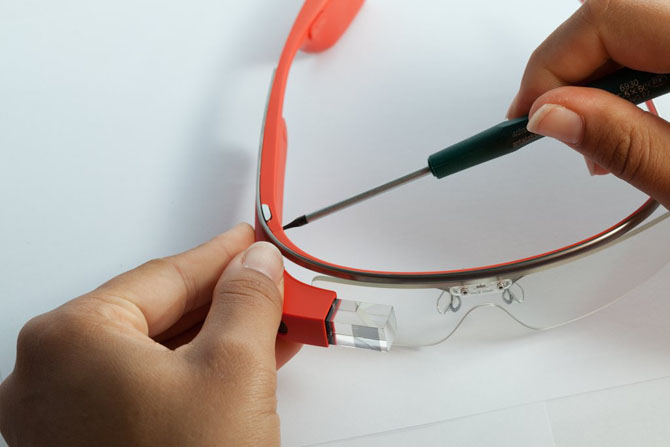

Не зная откуда начать, хакеры сняли крепление к титановой дужке, открутив винт с звездообразным шлицем типа Torx.

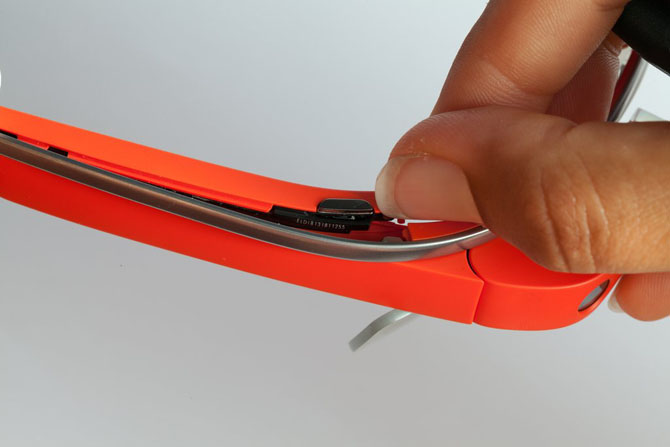

Им сразу же стал виден обычно скрытый серийный номер устройства.

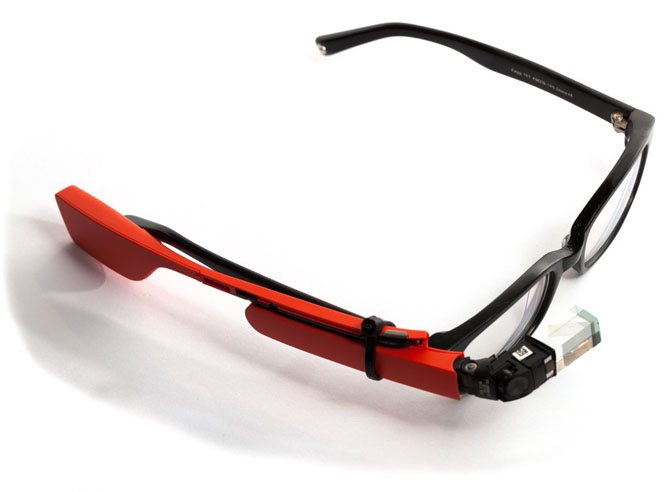

Как и планировалось, «Гласс» нетрудно закрепить на обычных очках, хотя официальной поддержки подобного пока нет. Пользоваться устройством в таком случае будет неудобно, поскольку датчик близости головы ведёт себя некорректно, ориентируясь на линзу очков.

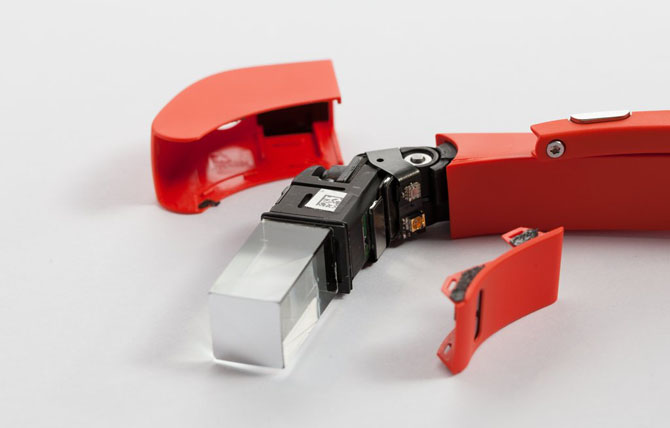

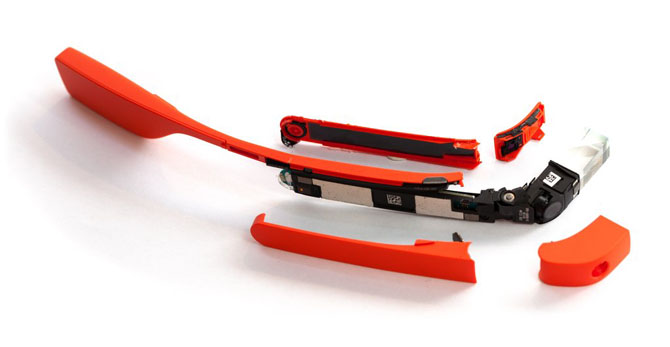

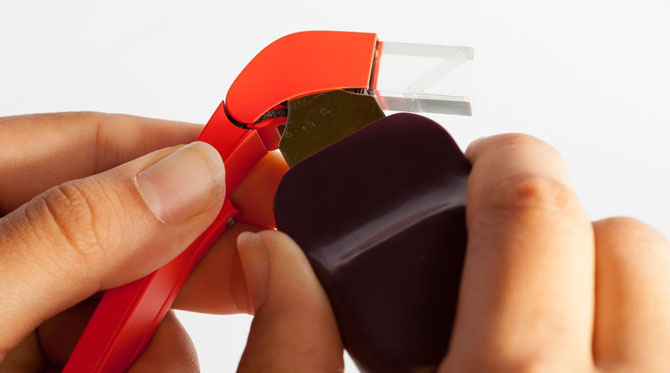

Затем была раскрыта часть корпуса возле экрана.


На фотографии виден датчик положения головы и, предположительно, датчик освещенности.

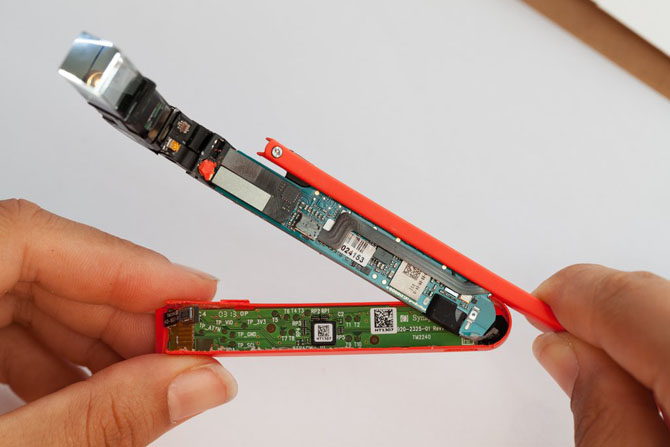

На боковой поверхности очков располагается тачпад. Как оказалось, эта модель фирмы Synaptics работает под управлением контроллера Synaptics T1320A.

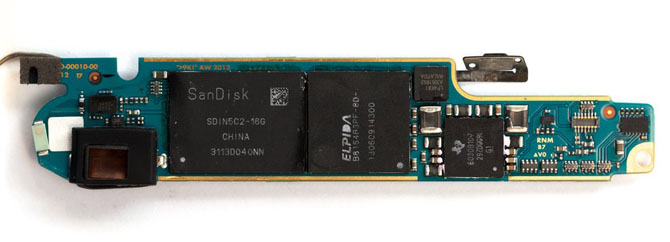

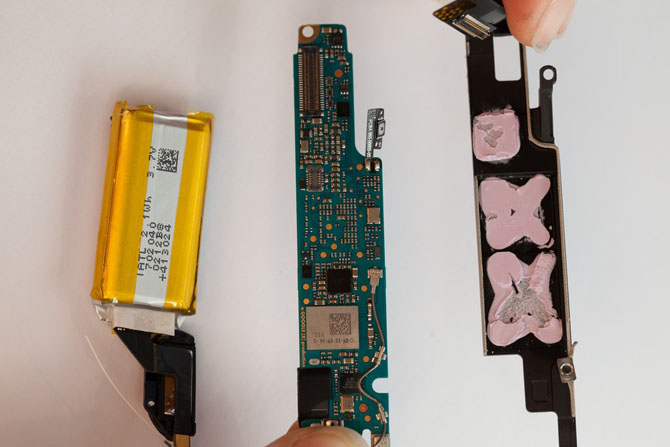

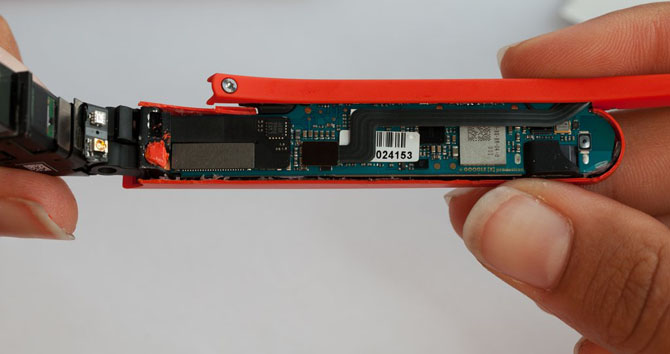

На фотографии представлена системная плата устройства, уже очищенная от большого количества термопасты. Ядро системы давно известно: это TI OMAP4430 (Cortex-A9), гигабайт ОЗУ производства Elpida и 16 ГБ флэш-памяти.

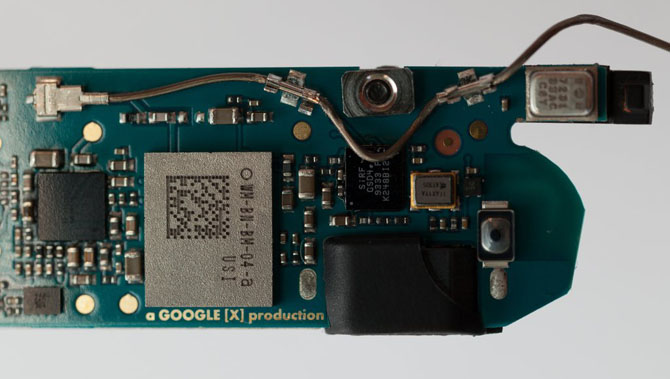

На плате встречается незнакомая маркировка Google [X] production.

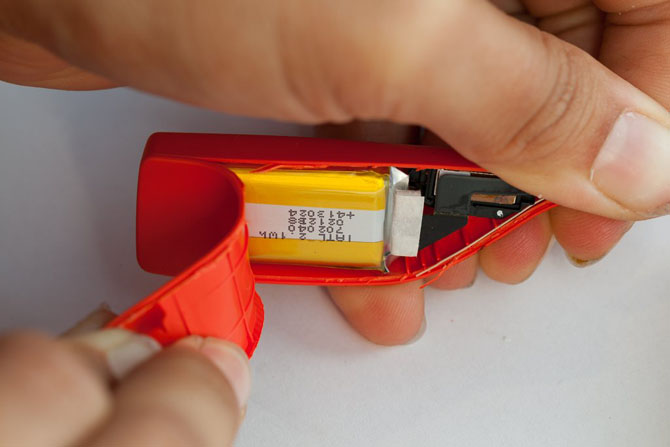

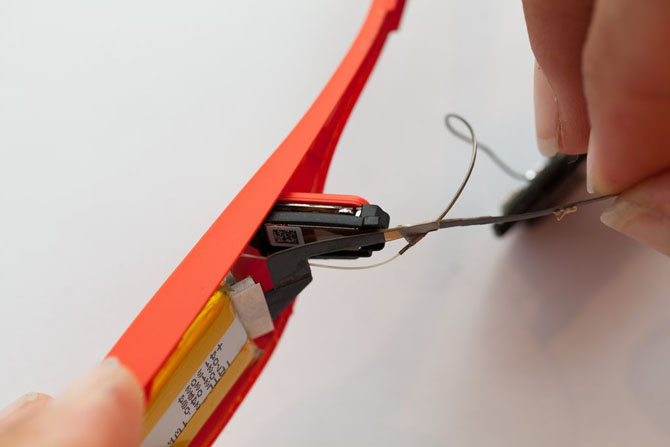

Оторвав пластик, хакеры обнаружили, что батарея устройства располагается за ухом для поддержания баланса. На её корпусе указано, что она имеет ёмкость 2.1 Вт·ч (около 570 мА·ч). Аккумулятор невозможно поменять, поскольку он припаян к гибкой печатной плате.


За ухом же перед батареей располагается динамик, передающий звук прямо в кость, совмещенный с тактильной кнопкой.

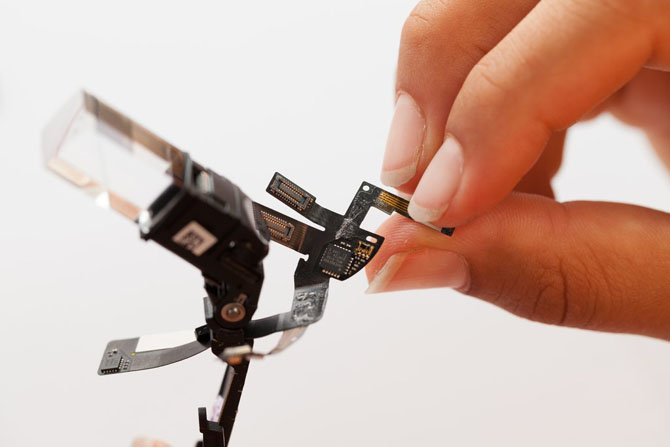

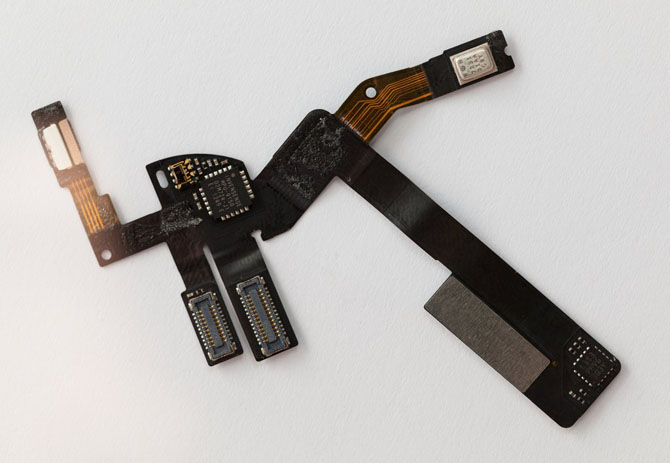

Системную плату, дисплей, камеру и датчики соединяет ещё одна гибкая печатная плата, обёртывающая эти компоненты.


На ней же закреплён инерциальный датчик InvenSense MPU-9150.

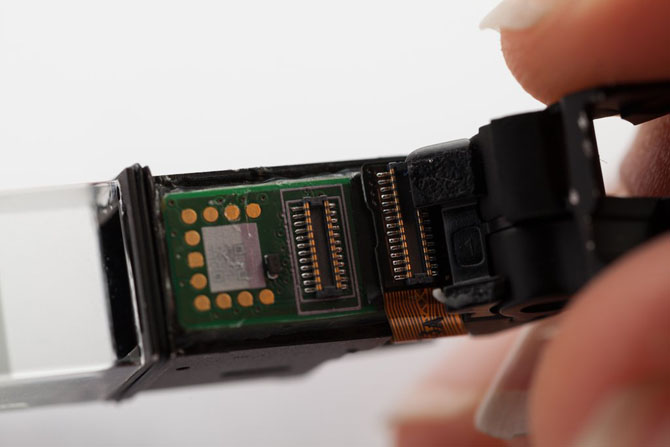

Наибольший интерес в очках представляет, конечно же, экран.
