Как была устроена космическая транспортная система Space Shuttle

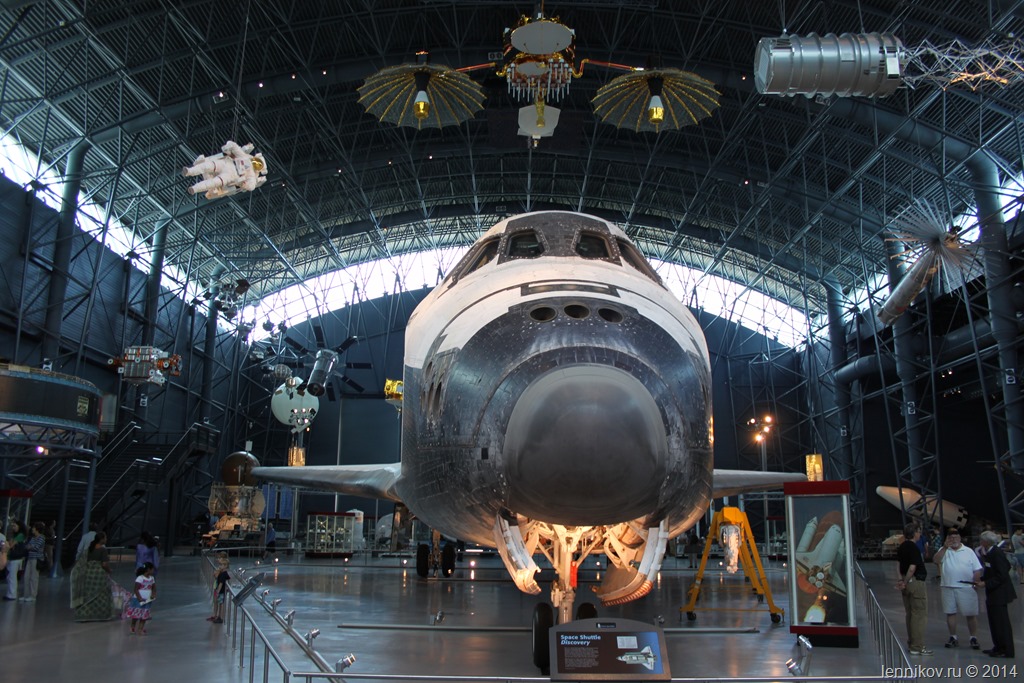

Одним из главных элементов экспозиции национального музея авиации и космонавтики Smithsonian (Центр имени Удвара Хейзи) является космический шаттл “Дискавери”. Собственно данный ангар в первую очередь и был построен, чтобы принять космический корабль NASA после завершения программы Спейс Шаттл. В период активного использования челноков, в центре Удвара Хейзи был выставлен тренировочный корабль Энтерпрайз, использовавшийся для испытаний в атмосфере и как весово-габаритная модель, перед созданием первого, по-настоящему космического челнока “Колумбии”.

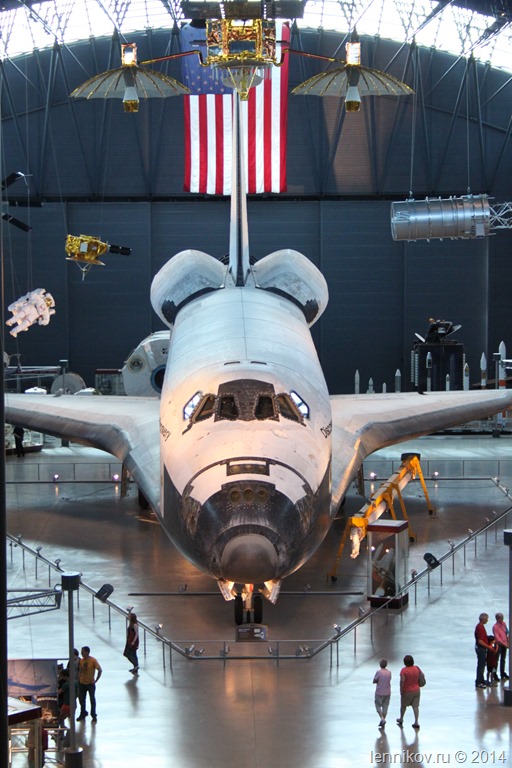

Космический шаттл “Дискавери”. За 27 лет службы этот челнок побывал в космосе 39 раз.
Корабли построенные в рамках программы «Космическая транспортная система»
«Энтерпрайз» OV-101 — 0 полётов. (Тестовый корабль для атмосферных испытаний)
«Колумбия» OV-102 — 28 полётов.
«Челленджер» OV-099 — 10 полётов.
«Дискавери» OV-103 — 39 полётов.
«Атлантис» OV-104 — 33 полётов.
«Индевор» OV-105 — 25 полётов.
Всего: 135 полётов в космос.
Программа Аполлон была национальным проектом США и на тот момент агентство пользовалась практически неограниченным бюджетом. Поэтому у NASA были грандиозные планы: Космическая станция Freedom, рассчитанная на 50 человек экипажа, постоянная база на Луне к 1981 году, программа пилотируемого облёта Венеры, ядерный межпланетный корабль “Орион” для миссий к Марсу и в дальний космос на основе двигателя NERVA. Для обслуживания и снабжения всего этого космического хозяйства был задуман многоразовый корабль Спейс Шаттл. Его планирование и разработка начались ещё в 1971 году в компании North American Rockwell.
К сожалению, большей части амбициозных планов агентства так и не суждено было сбыться. Высадка на Луне решила все политические задачи США в космосе на тот момент, а практического интереса полёты в дальний космос не представляли. Да и интерес общественности стал угасать. Кто сейчас сходу вспомнит имя третьего человека на Луне? На момент последнего полёта корабля Аполлон по программе «Союз-Апполон» в 1975 году финансирование американского космического агентства было радикально сокращено по решению президента Ричарда Никсона.
У США были более насущные проблемы и интересы на Земле. В итоге дальнейшие пилотируемые полёты американцев вообще оказались под вопросом. Недостаток финансирования и повышенная солнечная активность привели и к тому, что NASA потеряла станцию Skylab, проект, намного опередивший своё время и имевший преимущества даже перед сегодняшней МКС. У агентства просто не было кораблей и носителей, чтобы вовремя поднять её орбиту, и станция сгорела в атмосфере.

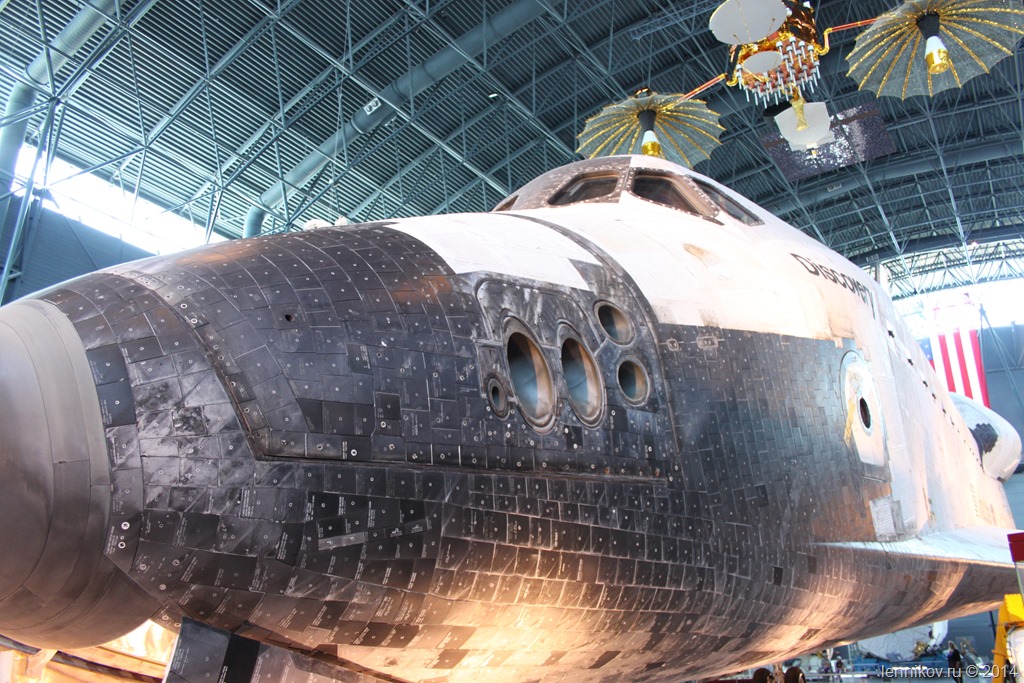

Спейс Шаттл «Дискавери» – носовая часть
Видимость из кабины пилотов достаточно ограниченная. Также видны носовые форсунки двигателей системы ориентации.
Всё, что на тот момент удалось сделать NASA, это подать программу космического челнока как экономически целесообразную. Спейс Шаттл должны были взять на себя как обеспечение пилотируемых полётов, запуск спутников, а так же их ремонт и обслуживание. NASA обещала взять на себя все запуски космических аппаратов, включая военные и коммерческие, что за счёт использования многоразового корабля, могло бы вывести проект на самоокупаемость при условии нескольких десятков запусков в год.

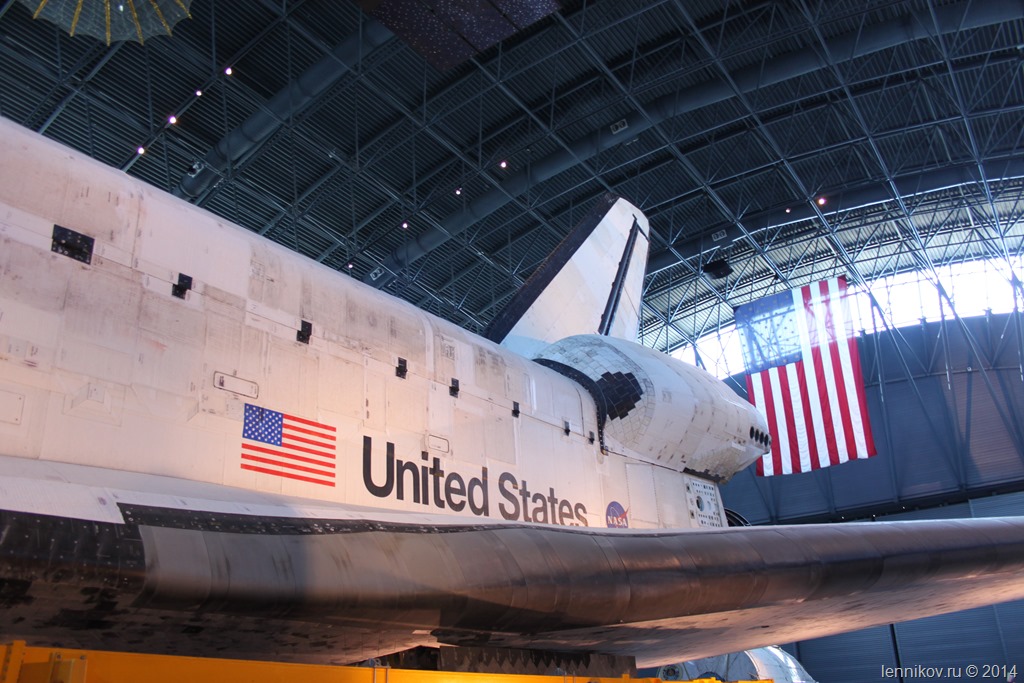

Спейс Шаттл «Дискавери» – крыло и панель питания
В задней части челнока, возле двигателей видна панель питания, через которую корабль был подсоединён на стартовом столе, в момент запуска панель отделялась от челнока.
Забегая вперёд, скажу, что на самоокупаемость проект так никогда и не вышел, но на бумаге всё выглядело достаточно гладко (возможно так и было задумано), поэтому на строительство и обеспечение кораблей деньги выделены были. К сожалению, построить новую станцию у NASA возможности не было, все тяжёлые ракеты “Сатурн” были истрачены в лунной программе (последняя запустила Skylab), а на строительство новых не было средств. Без космической станции Спейс Шаттл имели достаточно ограниченное время пребывания на орбите (не более 2 недель).
Вдобавок запасы dV многоразового корабля были намного меньше, чем у одноразовых советских Союзов или американских же Аполлонов. В результате Спейс Шаттл имел возможность выхода лишь на низкие орбиты (до 643 км), во многом именно этот факт предопределил, что и на сегодняшний день, 42 года спустя, последним пилотируемым полётом в дальний космос была и остаётся миссия Аполлона-17.
Хорошо видны крепления створок грузового отсека. Они достаточно маленькие и сравнительно хрупкие, так как грузовой отсек открывался только в невесомости.
Спейс Шаттл “Индевор” с открытым грузовым отсеком. Сразу позади кабины экипажа виден стыковочный узел для работы в составе МКС.
Космические челноки были способы поднимать на орбиту экипаж до 8 человек и, в зависимости от наклонения орбиты, от 12 до 24,4 тонн грузов. И, что немаловажно, спускать с орбиты грузы весом до 14,4 тон и выше при условии, что они вмещались в грузовой отсек корабля. Советские и российские космические аппараты такими возможностями не обладают до сих пор. Когда NASA опубликовала данные по грузоподъёмности грузового отсека Спейс Шаттл, в Советском Союзе всерьёз рассматривали идею похищения советских орбитальных станций и аппаратов кораблями Спейс Шаттл. Предлагалось даже оснащать советские пилотируемые станции вооружением, для защиты от возможного нападения челнока.
Сопла системы ориентации корабля. На тепловой обшивке хорошо видны следы от последнего входа корабля в атмосферу.
Корабли Спейс Шаттл активно использовались для орбитальных запусков беспилотных аппаратов, в частности, космического телескопа Хаббл. Наличие экипажа и возможность ремонтных работ на орбите позволяли избегать постыдных ситуаций в духе Фобос-Грунт. Так же Спейс Шаттл работал с космическими станциями по программе Мир-Спейс Шаттл в начале 90-х и до недавнего времени доставлял модули для МКС, которые при этом не требовалось оснащать собственной двигательной установкой. Из-за высокой стоимости полётов полностью обеспечить ротацию экипажей и снабжение МКС (по задумке разработчиков – свою основную задачу) корабль не смог.

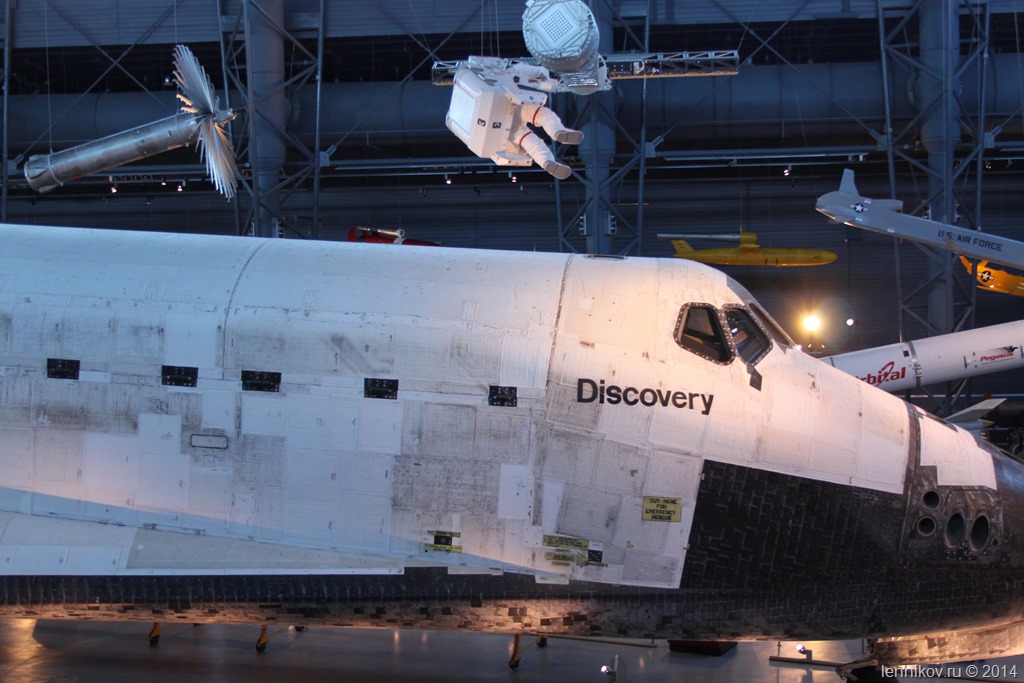

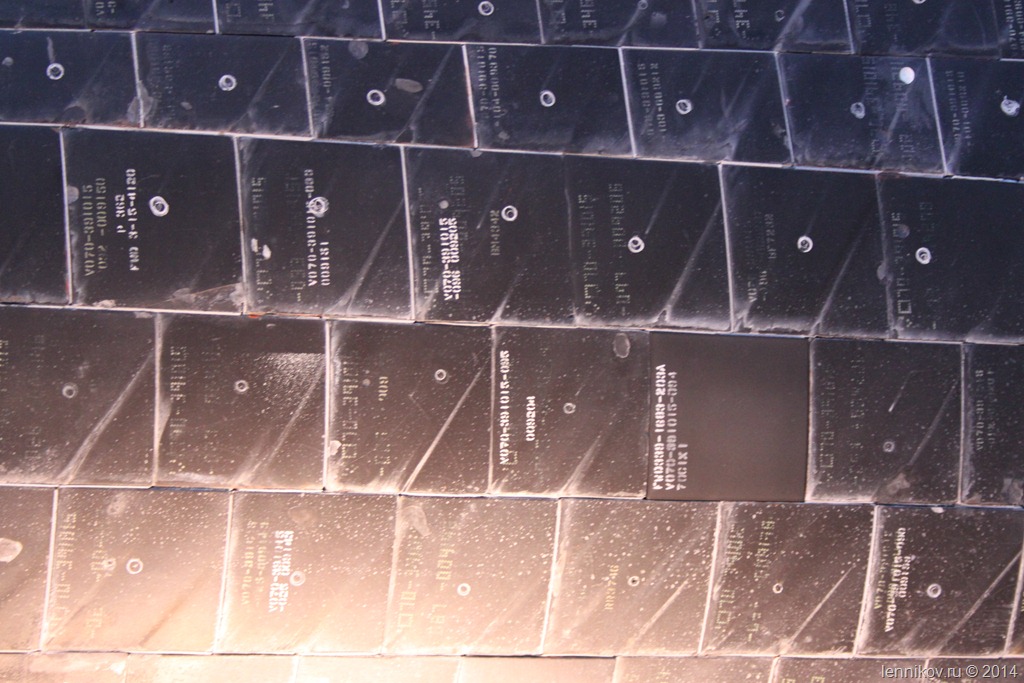

Спейс Шаттл «Дискавери» – керамическая обшивка.
Каждая плитка обшивки имеет свой серийный номер и обозначение. В отличии от СССР, где для программы “Буран” плитки керамической обшивки делали с запасом, НАСА построила цех где специальная машина по серийному номеру изготавливала плитку нужных размеров автоматически. После каждого полёта приходилось заменять несколько сотен таких плиток.
Схема полёта корабля
1. Старт – зажигание двигательные установки I и II ступеней, управление полетом осуществляется отклонением вектора тяги двигателей челнока, и до высоты порядка 30 километров дополнительно управление обеспечивается отклонением руля. Ручное управление на этапе взлёта не предусмотрено, корабль управляется компьютером, аналогично обычной ракете.
2. Отделение твердотопливных ускорителей происходит на 125 секунде полета при достижении скорости 1390 м/с и высоты полета около 50 км. Чтобы не повредить челнок, они отделяются с помощью восьми малых ракетных двигателей на твердом топливе. На высоте 7,6 км ускорители раскрывают тормозной парашют, а на высоте 4,8 км – основные парашюты. На 463 секунде с момента старта и на расстоянии 256 км от места старта происходит приводнение твердотопливных ускорителей, после чего их буксируют к берегу. В большинстве случаев ускорители удавалось заправлять и использовать повторно.
Видеозапись полёт в космос с камер твердотопливных ускорителей.
<iframe width="853" />
4. Выход орбитального корабля на околоземную орбиту, с помощью двигателей системы ориентации.
5. Выполнение программы орбитального полёта.
6. Ретроградный импульс гидразиновыми двигателями ориентации, сход с орбиты.
7. Планирование в земной атмосфере. В отличие от “Бурана” посадка осуществляется только вручную, поэтому без экипажа корабль летать не мог.
8. Посадка на космодром, корабль приземляется со скоростью около 300 километров в час, что намного выше скорости посадки обычных самолётов. Для сокращения тормозного пути и нагрузки на шасси, сразу после касания раскрываются тормозные парашюты.

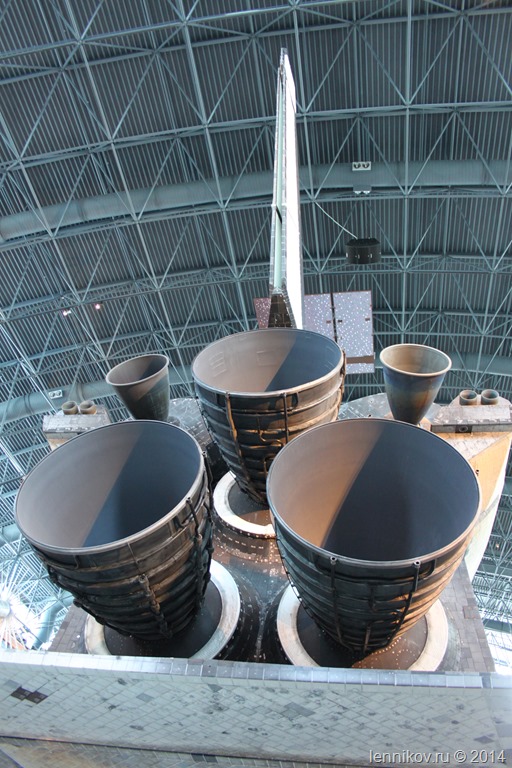

Двигательная установка. Хвост челнока способен раздваиваться, выступая на заключительных этапах посадки воздушным тормозом.
Несмотря на внешнее сходство, космоплан имеет очень мало общего с самолётом, это скорее очень тяжёлый планер. Шаттл не имеет собственных запасов топлива для основных двигателей, поэтому двигатели работают только пока корабль соединён с оранжевым топливным баком (по этой же причине двигатели установлены ассиметрично). В космосе и во время посадки корабль использует только маломощные двигатели ориентации и два маршевых двигателя на гидразиновом топливе (малые двигатели по бокам от основных).
Были планы снабдить Спейс Шаттлы реактивными двигателями, но из-за высокой стоимости и снижения полезной нагрузки корабля весом двигателей и топлива, от реактивных двигателей решили отказаться. Подъёмная сила крыльев корабля небольшая, а сама посадка осуществляется исключительно за счёт использования кинетической энергии схода с орбиты. По сути, корабль планировал с орбиты прямо на космодром. По этой причине у корабля есть только одна попытка для захода на посадку, развернуться и зайти на второй круг челнок уже не сможет. Поэтому НАСА построила по всему миру несколько резервных полос для посадки челноков.

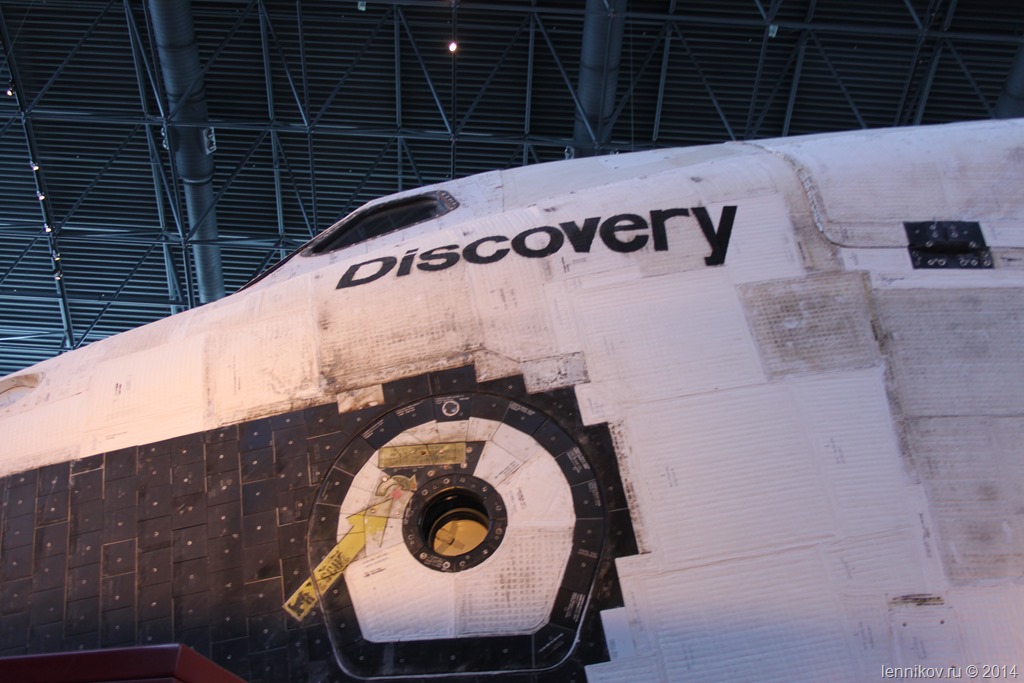

Спейс Шаттл «Дискавери» – люк экипажа.
Эта дверь используется для посадки и высадки членов экипажа. Люк не снабжён воздушным шлюзом и в космосе блокируется. Выходы в открытый космос, стыковку с Мир и МКС экипаж выполнял через шлюз в грузовом отсеке на “спине” корабля.

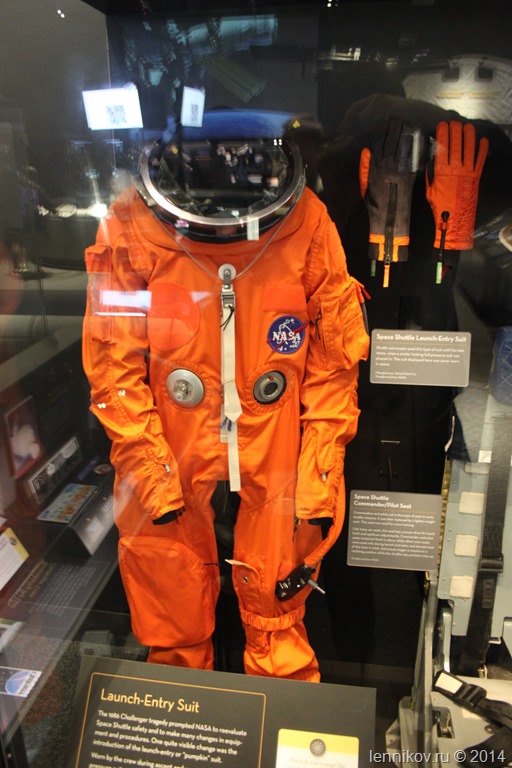

Герметичный костюм для взлёта и посадки космического челнока.
Первые тестовые полёты челноков снабжались креслами-катапультами, которые позволяли аварийно покинуть корабль, потом катапульту убрали. Так же был один из аварийных сценариев посадки, когда экипаж покидал корабль на парашютах на последнем этапе спуска. Характерный оранжевый цвет костюма был выбран для упрощения проведения спасательных работ в случае аварийной посадки. В отличие от космического скафандра, этот костюм не имеет системы тепло-распределения и для выхода в открытый космос не предназначен. В случае полной разгерметизации корабля даже при наличии гермокостюма шансов выжить хотя бы несколько часов – немного.

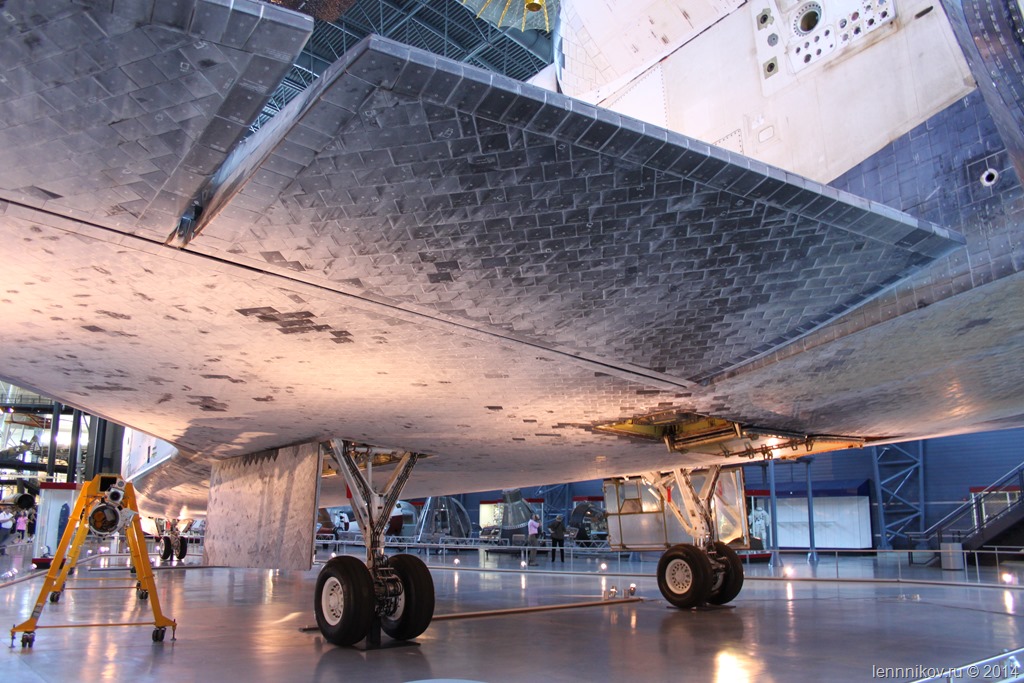

Спейс Шаттл «Дискавери» – шасси и керамическая обшивка днища и крыла.

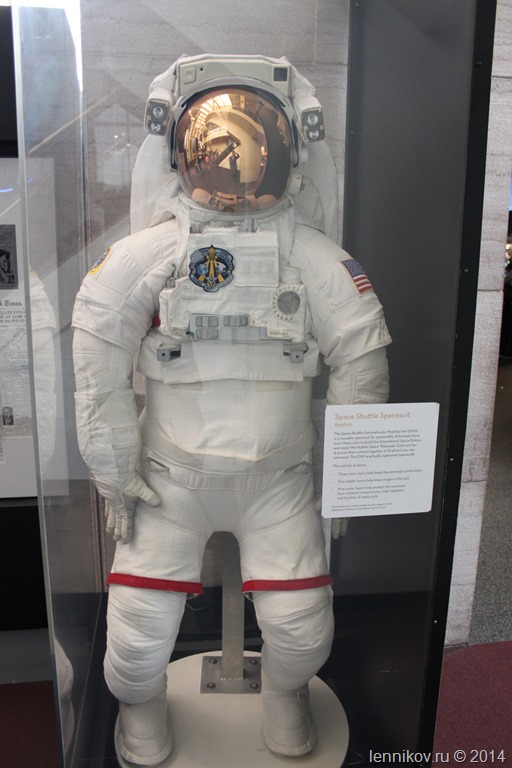

Скафандр для работы в открытом космосе программы Спейс Шаттл.
Из 5 построенных кораблей 2 погибли вместе со всем экипажем.
Катастрофа Шаттла “Челленджер” миссия STS-51L
<iframe width="853" />
Участок тепловой обшивки кромки крыла оказался повреждён при запуске двумя неделями ранее, отвалившимся куском теплоизоляционной пены, покрывающей бак с топливом (бак заполняется жидким кислородом и водородом, поэтому изоляционная пена позволяет избежать образование льда и уменьшить испарение топлива). Этот факт заметили, но не придали должного значения исходя из того, что в любом случае астронавты мало что могут сделать. В результате пролёт проходил штатно до этапа возвращения в атмосферу 1 февраля 2003 года.
Здесь хорошо заметно, что тепловой щит покрывает только кромку крыла. (Именно здесь “Колумбия” получила повреждение).
Под воздействием высоких температур плитка тепловой обшивки разрушилась и на высоте около 60 километров, высокотемпературная плазма прорвалась в алюминиевые конструкции крыла. Ещё через несколько секунд крыло разрушилось, на скорости порядка 10 мах, корабль потерял устойчивость и был уничтожен аэродинамическими силами. До того как в экспозиции музея появилась “Дискавери”, на этом же месте был выставлен Энтерпрайз (Тренировочный шаттл который совершал только атмосферные полёты).
Комиссия по расследованию инцидента вырезала фрагмент крыла музейного экспоната для проведения экспертизы. Специальной пушкой по кромке крыла выстреливались куски пены и оценивался ущерб. Именно этот эксперимент помог прийти к однозначному заключению о причинах катастрофы. Большую роль в трагедии сыграл и человеческий фактор, сотрудники NASA недооценили ущерб, полученный кораблём на этапе старта.
Простой обзор крыла в открытом космосе мог выявить повреждение, но ЦУП не дал экипажу такой команды, считая, что проблему можно решить по возвращению на Землю, а даже если повреждения необратимы, экипаж всё равно ничего не сможет сделать и нет смысла напрасно волновать астронавтов. Хотя это было не так, к старту готовился челнок “Атлантис”, который можно было бы использовать для проведения спасательной операции. Аварийный протокол, который примут на вооружение во всех последующих полётах.
Среди обломков корабля удалось найти видеозапись которую астронавты вели во время входа в атмосферу. Официально запись обрывается за несколько минут до начала катастрофы, но я сильно подозреваю, что NASA решила не публиковать последние секунды жизни астронавтов по этическим соображениям. Экипаж не знал о грозящей им гибели, глядя на бушующую за иллюминаторами корабля плазму кто-то из астронавтов шутит “Не хотелось бы сейчас оказаться снаружи”, не зная, что именно этого ждёт весь экипаж буквально через несколько минут. Жизнь полна мрачной иронии.
Логотип окончания программы Спейс Шаттл и памятная монета. Монеты изготовлены из металла побывавшего в космосе в рамках первой миссии шаттла “Колумбия” STS-1
Гибель космического шаттла «Колумбия» поставила серьёзный вопрос о безопасности оставшихся 3 кораблей, находившихся к тому моменту в эксплуатации свыше 25 лет. В результате, последующие полёты стали проходить с сокращённым экипажем, а в резерве всегда держали ещё один челнок, готовый к пуску, который смог бы провести спасательную операцию. В сочетании со сменой акцентов правительства США на коммерческое освоение космоса, эти факторы привели к прекращению программы в 2011 году. Последним полётом челноков стал старт «Атлантиса» к МКС 8 июля 2011 года.
Программа Спейс Шаттл сделала огромный вклад в освоение космоса и развития знаний и опыта о работе на орбите. Без Спейс Шаттл, строительство МКС было бы совершенно другим и вряд ли на сегодняшний день было бы близко к завершению. С другой стороны, существует мнение, что программа Спейс Шаттл сдерживала NASA последние 35 лет, требуя больших затраты на обслуживание челноков: стоимость одного полёта составляла около 500 миллионов долларов, для сравнения, – запуск каждого “Союза” обходился всего в 75-100.
Корабли потребляли средства, которые могли бы пойти на развитие межпланетных программ и более перспективных направлений в исследовании и развитии космоса. Например, строительство более компактного и дешёвого многоразового или одноразового корабля, для тех миссий, где 100 тонный Спейс Шаттл был просто не нужен. Откажись NASA от Спейс Шаттл, развитие космической отрасли США могло бы пойти совсем по-другому.
Как именно, сейчас уже трудно сказать, возможно, у NASA просто не было выбора и не будь челноков, гражданское освоение космоса Америкой могло вообще прекратиться. Уверенно утверждать можно одно, на сегодняшний день корабли Спейс Шаттл были и остаются единственным примером успешной многоразовой космической системы. Советский “Буран” хоть и был построен как многоразовый корабль, в космосе побывал только однажды, впрочем, это совсем другая история.
Космический шаттл “Дискавери”. За 27 лет службы этот челнок побывал в космосе 39 раз.
Корабли построенные в рамках программы «Космическая транспортная система»

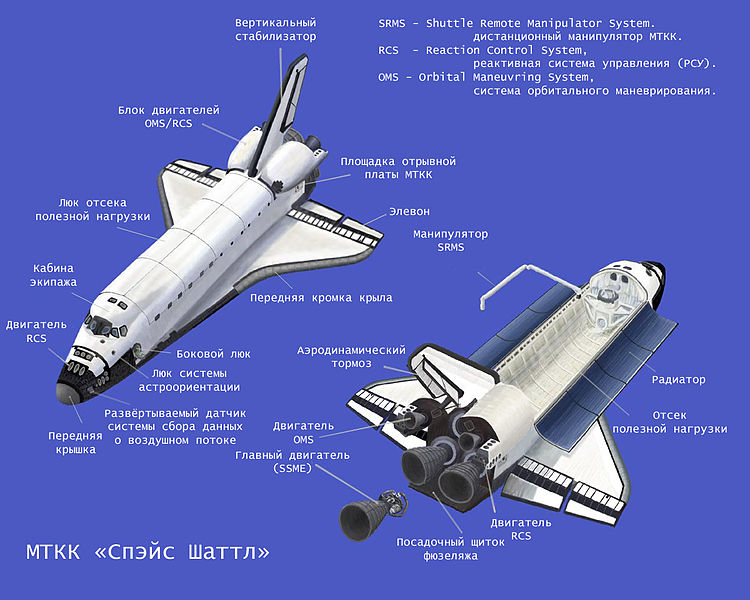

Схема корабля
«Энтерпрайз» OV-101 — 0 полётов. (Тестовый корабль для атмосферных испытаний)
«Колумбия» OV-102 — 28 полётов.
«Челленджер» OV-099 — 10 полётов.
«Дискавери» OV-103 — 39 полётов.
«Атлантис» OV-104 — 33 полётов.
«Индевор» OV-105 — 25 полётов.
Всего: 135 полётов в космос.
История создания
Программа Аполлон была национальным проектом США и на тот момент агентство пользовалась практически неограниченным бюджетом. Поэтому у NASA были грандиозные планы: Космическая станция Freedom, рассчитанная на 50 человек экипажа, постоянная база на Луне к 1981 году, программа пилотируемого облёта Венеры, ядерный межпланетный корабль “Орион” для миссий к Марсу и в дальний космос на основе двигателя NERVA. Для обслуживания и снабжения всего этого космического хозяйства был задуман многоразовый корабль Спейс Шаттл. Его планирование и разработка начались ещё в 1971 году в компании North American Rockwell.
К сожалению, большей части амбициозных планов агентства так и не суждено было сбыться. Высадка на Луне решила все политические задачи США в космосе на тот момент, а практического интереса полёты в дальний космос не представляли. Да и интерес общественности стал угасать. Кто сейчас сходу вспомнит имя третьего человека на Луне? На момент последнего полёта корабля Аполлон по программе «Союз-Апполон» в 1975 году финансирование американского космического агентства было радикально сокращено по решению президента Ричарда Никсона.
У США были более насущные проблемы и интересы на Земле. В итоге дальнейшие пилотируемые полёты американцев вообще оказались под вопросом. Недостаток финансирования и повышенная солнечная активность привели и к тому, что NASA потеряла станцию Skylab, проект, намного опередивший своё время и имевший преимущества даже перед сегодняшней МКС. У агентства просто не было кораблей и носителей, чтобы вовремя поднять её орбиту, и станция сгорела в атмосфере.
Спейс Шаттл «Дискавери» – носовая часть
Видимость из кабины пилотов достаточно ограниченная. Также видны носовые форсунки двигателей системы ориентации.
Всё, что на тот момент удалось сделать NASA, это подать программу космического челнока как экономически целесообразную. Спейс Шаттл должны были взять на себя как обеспечение пилотируемых полётов, запуск спутников, а так же их ремонт и обслуживание. NASA обещала взять на себя все запуски космических аппаратов, включая военные и коммерческие, что за счёт использования многоразового корабля, могло бы вывести проект на самоокупаемость при условии нескольких десятков запусков в год.
Спейс Шаттл «Дискавери» – крыло и панель питания
В задней части челнока, возле двигателей видна панель питания, через которую корабль был подсоединён на стартовом столе, в момент запуска панель отделялась от челнока.
Забегая вперёд, скажу, что на самоокупаемость проект так никогда и не вышел, но на бумаге всё выглядело достаточно гладко (возможно так и было задумано), поэтому на строительство и обеспечение кораблей деньги выделены были. К сожалению, построить новую станцию у NASA возможности не было, все тяжёлые ракеты “Сатурн” были истрачены в лунной программе (последняя запустила Skylab), а на строительство новых не было средств. Без космической станции Спейс Шаттл имели достаточно ограниченное время пребывания на орбите (не более 2 недель).
Вдобавок запасы dV многоразового корабля были намного меньше, чем у одноразовых советских Союзов или американских же Аполлонов. В результате Спейс Шаттл имел возможность выхода лишь на низкие орбиты (до 643 км), во многом именно этот факт предопределил, что и на сегодняшний день, 42 года спустя, последним пилотируемым полётом в дальний космос была и остаётся миссия Аполлона-17.
Хорошо видны крепления створок грузового отсека. Они достаточно маленькие и сравнительно хрупкие, так как грузовой отсек открывался только в невесомости.
Спейс Шаттл “Индевор” с открытым грузовым отсеком. Сразу позади кабины экипажа виден стыковочный узел для работы в составе МКС.
Космические челноки были способы поднимать на орбиту экипаж до 8 человек и, в зависимости от наклонения орбиты, от 12 до 24,4 тонн грузов. И, что немаловажно, спускать с орбиты грузы весом до 14,4 тон и выше при условии, что они вмещались в грузовой отсек корабля. Советские и российские космические аппараты такими возможностями не обладают до сих пор. Когда NASA опубликовала данные по грузоподъёмности грузового отсека Спейс Шаттл, в Советском Союзе всерьёз рассматривали идею похищения советских орбитальных станций и аппаратов кораблями Спейс Шаттл. Предлагалось даже оснащать советские пилотируемые станции вооружением, для защиты от возможного нападения челнока.
Сопла системы ориентации корабля. На тепловой обшивке хорошо видны следы от последнего входа корабля в атмосферу.
Корабли Спейс Шаттл активно использовались для орбитальных запусков беспилотных аппаратов, в частности, космического телескопа Хаббл. Наличие экипажа и возможность ремонтных работ на орбите позволяли избегать постыдных ситуаций в духе Фобос-Грунт. Так же Спейс Шаттл работал с космическими станциями по программе Мир-Спейс Шаттл в начале 90-х и до недавнего времени доставлял модули для МКС, которые при этом не требовалось оснащать собственной двигательной установкой. Из-за высокой стоимости полётов полностью обеспечить ротацию экипажей и снабжение МКС (по задумке разработчиков – свою основную задачу) корабль не смог.
Спейс Шаттл «Дискавери» – керамическая обшивка.
Каждая плитка обшивки имеет свой серийный номер и обозначение. В отличии от СССР, где для программы “Буран” плитки керамической обшивки делали с запасом, НАСА построила цех где специальная машина по серийному номеру изготавливала плитку нужных размеров автоматически. После каждого полёта приходилось заменять несколько сотен таких плиток.
Схема полёта корабля
1. Старт – зажигание двигательные установки I и II ступеней, управление полетом осуществляется отклонением вектора тяги двигателей челнока, и до высоты порядка 30 километров дополнительно управление обеспечивается отклонением руля. Ручное управление на этапе взлёта не предусмотрено, корабль управляется компьютером, аналогично обычной ракете.
2. Отделение твердотопливных ускорителей происходит на 125 секунде полета при достижении скорости 1390 м/с и высоты полета около 50 км. Чтобы не повредить челнок, они отделяются с помощью восьми малых ракетных двигателей на твердом топливе. На высоте 7,6 км ускорители раскрывают тормозной парашют, а на высоте 4,8 км – основные парашюты. На 463 секунде с момента старта и на расстоянии 256 км от места старта происходит приводнение твердотопливных ускорителей, после чего их буксируют к берегу. В большинстве случаев ускорители удавалось заправлять и использовать повторно.
Видеозапись полёт в космос с камер твердотопливных ускорителей.
<iframe width="853" />
4. Выход орбитального корабля на околоземную орбиту, с помощью двигателей системы ориентации.
5. Выполнение программы орбитального полёта.
6. Ретроградный импульс гидразиновыми двигателями ориентации, сход с орбиты.
7. Планирование в земной атмосфере. В отличие от “Бурана” посадка осуществляется только вручную, поэтому без экипажа корабль летать не мог.
8. Посадка на космодром, корабль приземляется со скоростью около 300 километров в час, что намного выше скорости посадки обычных самолётов. Для сокращения тормозного пути и нагрузки на шасси, сразу после касания раскрываются тормозные парашюты.
Двигательная установка. Хвост челнока способен раздваиваться, выступая на заключительных этапах посадки воздушным тормозом.
Несмотря на внешнее сходство, космоплан имеет очень мало общего с самолётом, это скорее очень тяжёлый планер. Шаттл не имеет собственных запасов топлива для основных двигателей, поэтому двигатели работают только пока корабль соединён с оранжевым топливным баком (по этой же причине двигатели установлены ассиметрично). В космосе и во время посадки корабль использует только маломощные двигатели ориентации и два маршевых двигателя на гидразиновом топливе (малые двигатели по бокам от основных).
Были планы снабдить Спейс Шаттлы реактивными двигателями, но из-за высокой стоимости и снижения полезной нагрузки корабля весом двигателей и топлива, от реактивных двигателей решили отказаться. Подъёмная сила крыльев корабля небольшая, а сама посадка осуществляется исключительно за счёт использования кинетической энергии схода с орбиты. По сути, корабль планировал с орбиты прямо на космодром. По этой причине у корабля есть только одна попытка для захода на посадку, развернуться и зайти на второй круг челнок уже не сможет. Поэтому НАСА построила по всему миру несколько резервных полос для посадки челноков.
Спейс Шаттл «Дискавери» – люк экипажа.
Эта дверь используется для посадки и высадки членов экипажа. Люк не снабжён воздушным шлюзом и в космосе блокируется. Выходы в открытый космос, стыковку с Мир и МКС экипаж выполнял через шлюз в грузовом отсеке на “спине” корабля.
Герметичный костюм для взлёта и посадки космического челнока.
Первые тестовые полёты челноков снабжались креслами-катапультами, которые позволяли аварийно покинуть корабль, потом катапульту убрали. Так же был один из аварийных сценариев посадки, когда экипаж покидал корабль на парашютах на последнем этапе спуска. Характерный оранжевый цвет костюма был выбран для упрощения проведения спасательных работ в случае аварийной посадки. В отличие от космического скафандра, этот костюм не имеет системы тепло-распределения и для выхода в открытый космос не предназначен. В случае полной разгерметизации корабля даже при наличии гермокостюма шансов выжить хотя бы несколько часов – немного.
Спейс Шаттл «Дискавери» – шасси и керамическая обшивка днища и крыла.
Скафандр для работы в открытом космосе программы Спейс Шаттл.
Катастрофы
Из 5 построенных кораблей 2 погибли вместе со всем экипажем.
Катастрофа Шаттла “Челленджер” миссия STS-51L
<iframe width="853" />
Участок тепловой обшивки кромки крыла оказался повреждён при запуске двумя неделями ранее, отвалившимся куском теплоизоляционной пены, покрывающей бак с топливом (бак заполняется жидким кислородом и водородом, поэтому изоляционная пена позволяет избежать образование льда и уменьшить испарение топлива). Этот факт заметили, но не придали должного значения исходя из того, что в любом случае астронавты мало что могут сделать. В результате пролёт проходил штатно до этапа возвращения в атмосферу 1 февраля 2003 года.
Здесь хорошо заметно, что тепловой щит покрывает только кромку крыла. (Именно здесь “Колумбия” получила повреждение).
Под воздействием высоких температур плитка тепловой обшивки разрушилась и на высоте около 60 километров, высокотемпературная плазма прорвалась в алюминиевые конструкции крыла. Ещё через несколько секунд крыло разрушилось, на скорости порядка 10 мах, корабль потерял устойчивость и был уничтожен аэродинамическими силами. До того как в экспозиции музея появилась “Дискавери”, на этом же месте был выставлен Энтерпрайз (Тренировочный шаттл который совершал только атмосферные полёты).
Комиссия по расследованию инцидента вырезала фрагмент крыла музейного экспоната для проведения экспертизы. Специальной пушкой по кромке крыла выстреливались куски пены и оценивался ущерб. Именно этот эксперимент помог прийти к однозначному заключению о причинах катастрофы. Большую роль в трагедии сыграл и человеческий фактор, сотрудники NASA недооценили ущерб, полученный кораблём на этапе старта.
Простой обзор крыла в открытом космосе мог выявить повреждение, но ЦУП не дал экипажу такой команды, считая, что проблему можно решить по возвращению на Землю, а даже если повреждения необратимы, экипаж всё равно ничего не сможет сделать и нет смысла напрасно волновать астронавтов. Хотя это было не так, к старту готовился челнок “Атлантис”, который можно было бы использовать для проведения спасательной операции. Аварийный протокол, который примут на вооружение во всех последующих полётах.
Среди обломков корабля удалось найти видеозапись которую астронавты вели во время входа в атмосферу. Официально запись обрывается за несколько минут до начала катастрофы, но я сильно подозреваю, что NASA решила не публиковать последние секунды жизни астронавтов по этическим соображениям. Экипаж не знал о грозящей им гибели, глядя на бушующую за иллюминаторами корабля плазму кто-то из астронавтов шутит “Не хотелось бы сейчас оказаться снаружи”, не зная, что именно этого ждёт весь экипаж буквально через несколько минут. Жизнь полна мрачной иронии.
Прекращение программы
Логотип окончания программы Спейс Шаттл и памятная монета. Монеты изготовлены из металла побывавшего в космосе в рамках первой миссии шаттла “Колумбия” STS-1
Гибель космического шаттла «Колумбия» поставила серьёзный вопрос о безопасности оставшихся 3 кораблей, находившихся к тому моменту в эксплуатации свыше 25 лет. В результате, последующие полёты стали проходить с сокращённым экипажем, а в резерве всегда держали ещё один челнок, готовый к пуску, который смог бы провести спасательную операцию. В сочетании со сменой акцентов правительства США на коммерческое освоение космоса, эти факторы привели к прекращению программы в 2011 году. Последним полётом челноков стал старт «Атлантиса» к МКС 8 июля 2011 года.
Программа Спейс Шаттл сделала огромный вклад в освоение космоса и развития знаний и опыта о работе на орбите. Без Спейс Шаттл, строительство МКС было бы совершенно другим и вряд ли на сегодняшний день было бы близко к завершению. С другой стороны, существует мнение, что программа Спейс Шаттл сдерживала NASA последние 35 лет, требуя больших затраты на обслуживание челноков: стоимость одного полёта составляла около 500 миллионов долларов, для сравнения, – запуск каждого “Союза” обходился всего в 75-100.
Корабли потребляли средства, которые могли бы пойти на развитие межпланетных программ и более перспективных направлений в исследовании и развитии космоса. Например, строительство более компактного и дешёвого многоразового или одноразового корабля, для тех миссий, где 100 тонный Спейс Шаттл был просто не нужен. Откажись NASA от Спейс Шаттл, развитие космической отрасли США могло бы пойти совсем по-другому.
Как именно, сейчас уже трудно сказать, возможно, у NASA просто не было выбора и не будь челноков, гражданское освоение космоса Америкой могло вообще прекратиться. Уверенно утверждать можно одно, на сегодняшний день корабли Спейс Шаттл были и остаются единственным примером успешной многоразовой космической системы. Советский “Буран” хоть и был построен как многоразовый корабль, в космосе побывал только однажды, впрочем, это совсем другая история.
