Бурейская ГЭС

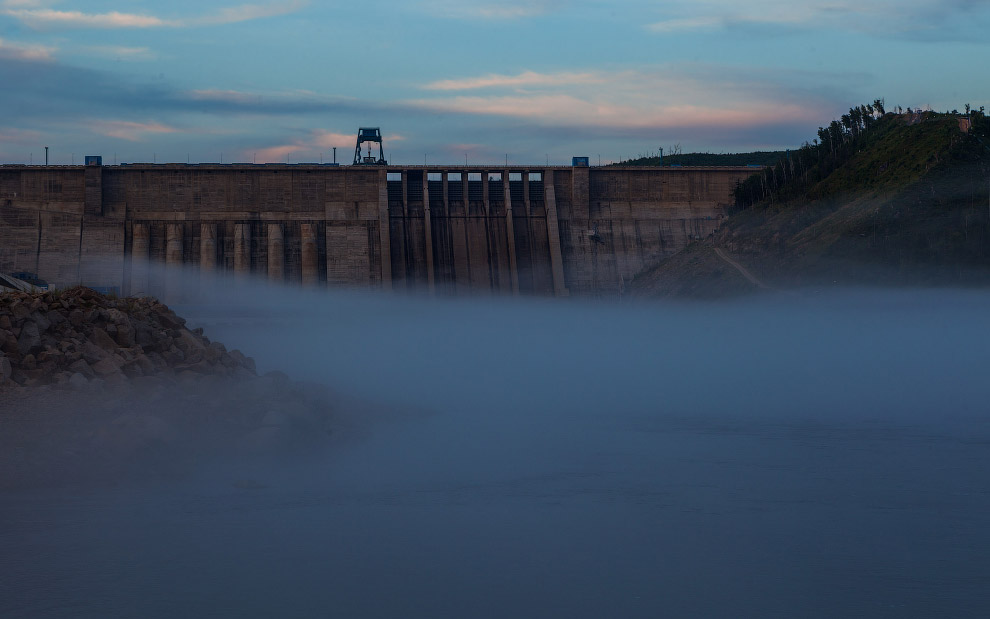

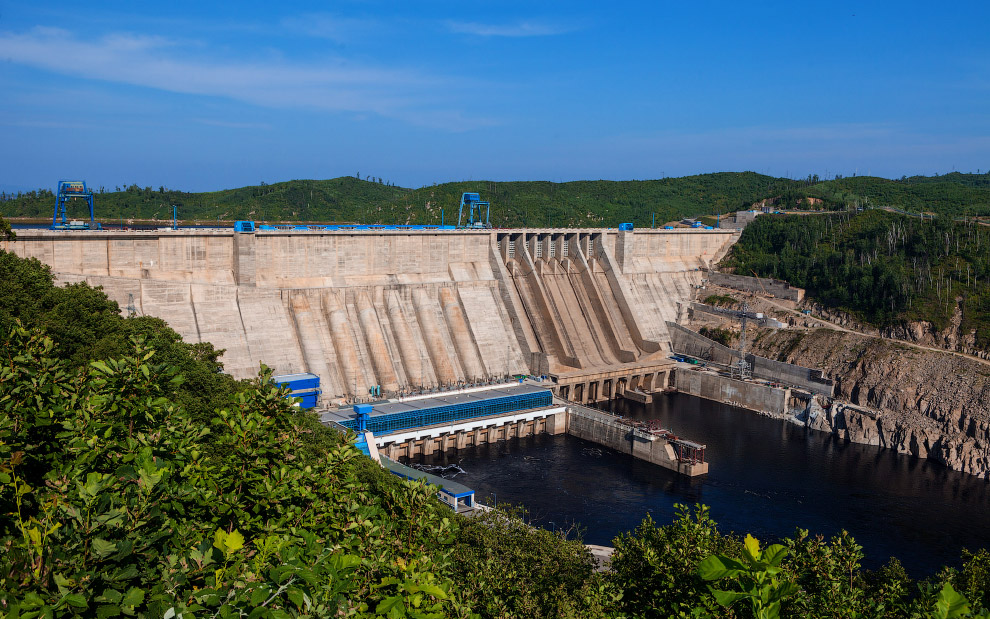

Бурейская ГЭС — крупнейшая гидроэлектростанция на Дальнем Востоке, входит в десятку наиболее мощных ГЭС России.

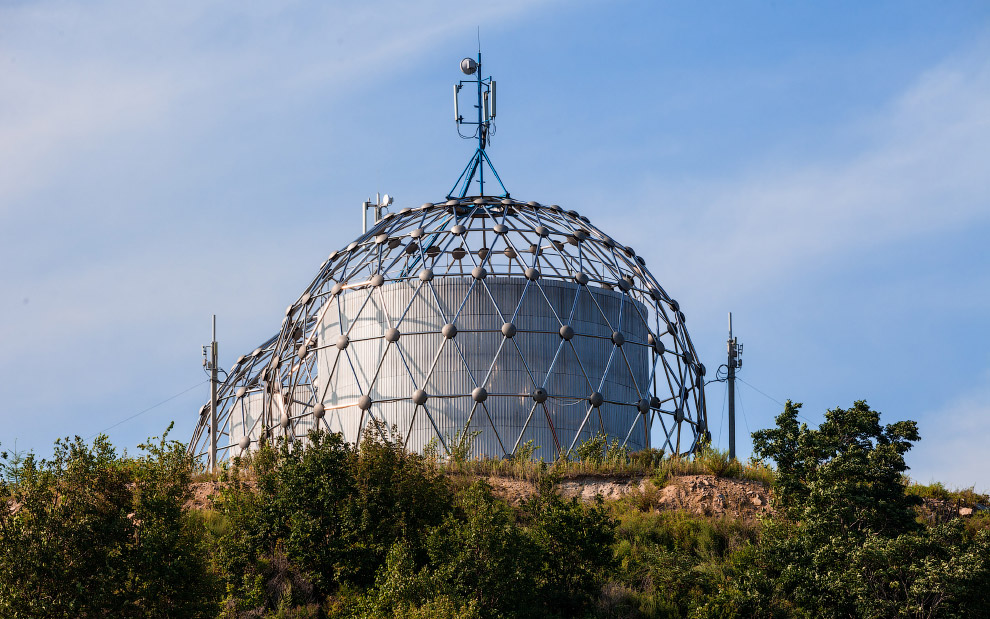

Инопланетное сооружение рядом со станцией — снегозащита очистных сооружений. Но помните: они среди нас!
Установленная мощность Бурейской ГЭС — 2010 МВт.

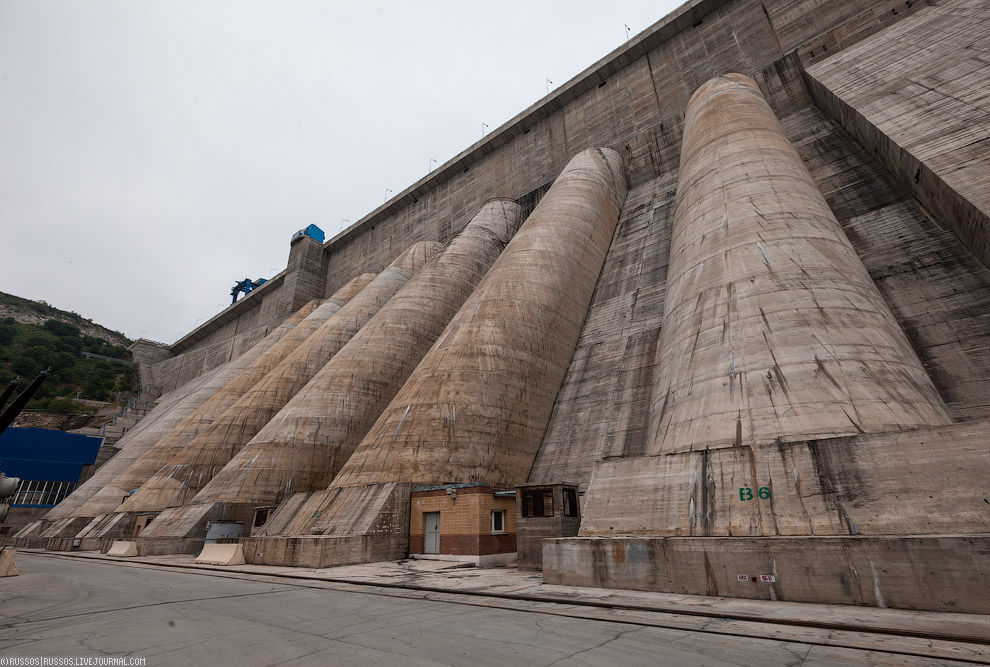

Просто красивые трубочки.

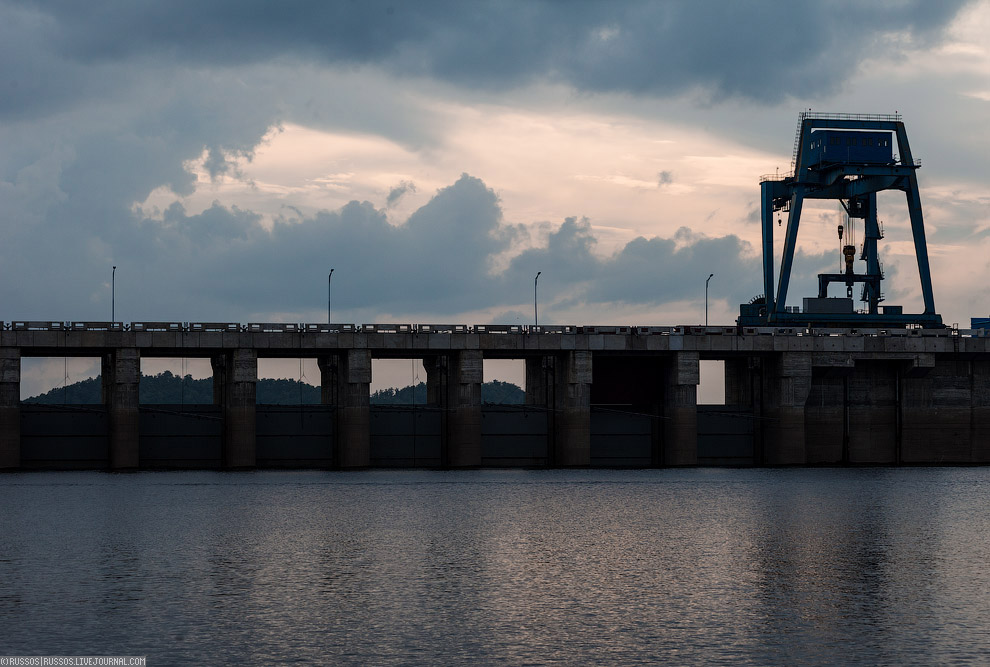

Холостой водосброс. Он сконструирован таким образом, что потоки воды сталкиваются друг с другом и взаимно гасят свою энергию.

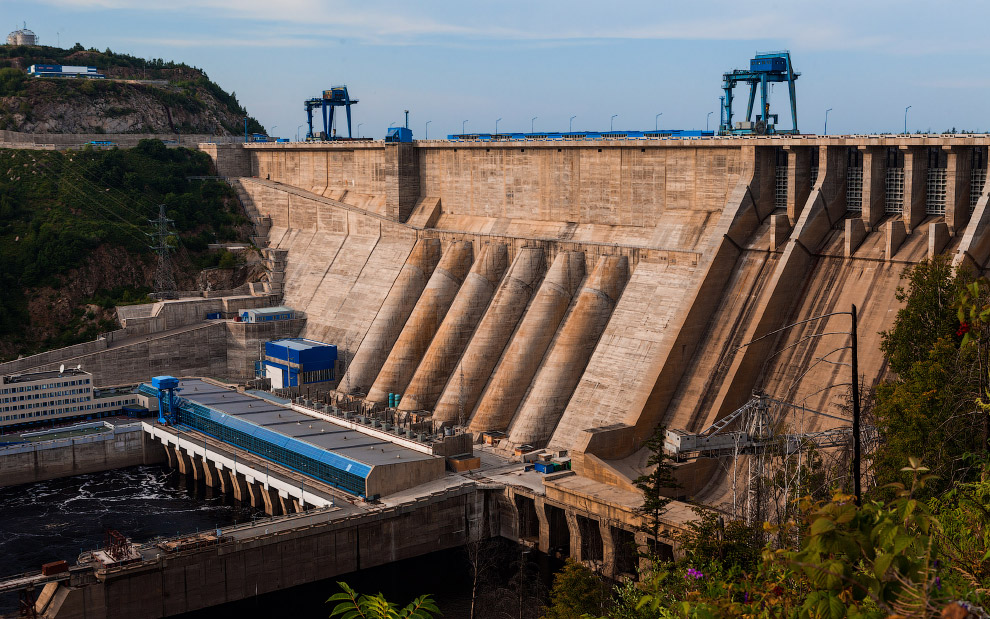

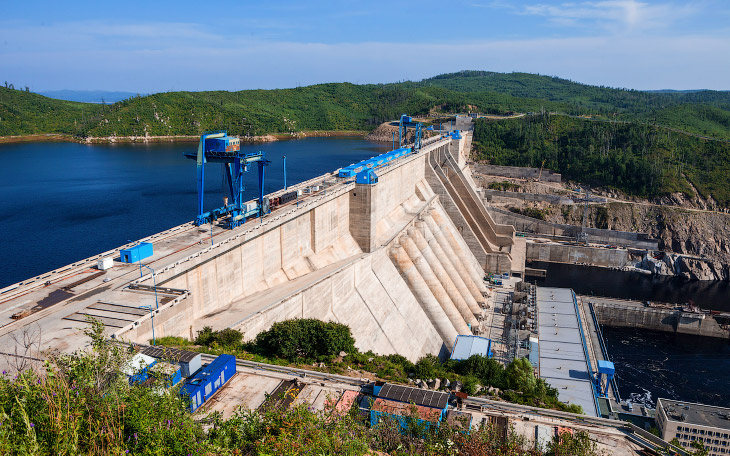

С технической точки зрения Бурейская ГЭС является одной из самых современных электростанций России. Ее бетонная гравитационная плотина высотой 140 м является самой высокой в нашей стране плотиной подобного типа. При строительстве плотины впервые в отечественной практике широко использовался укатанный бетон, что позволило, не снижая надежности сооружения, значительно сократить расход цемента.

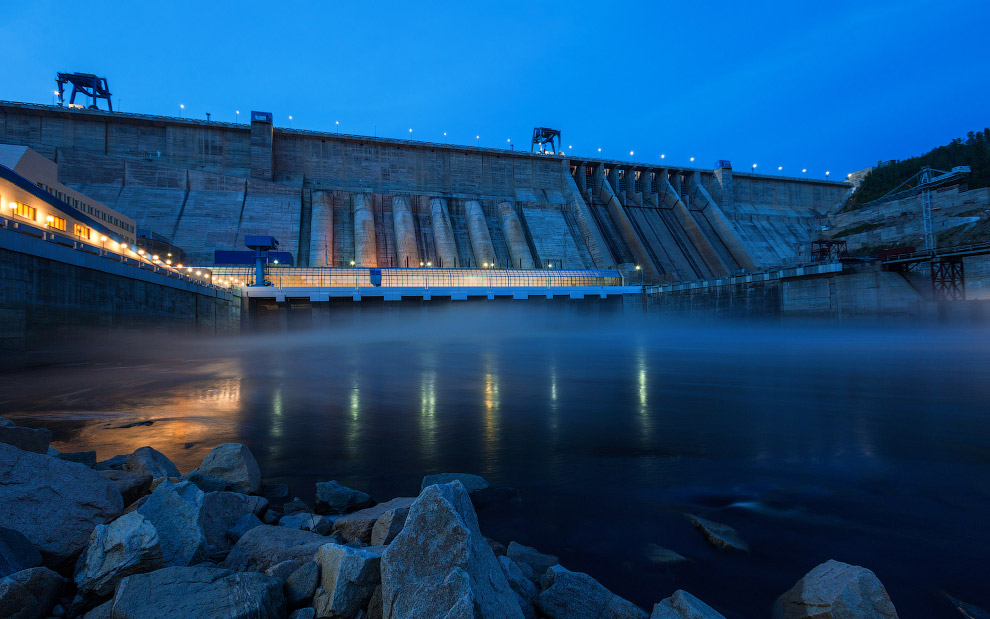

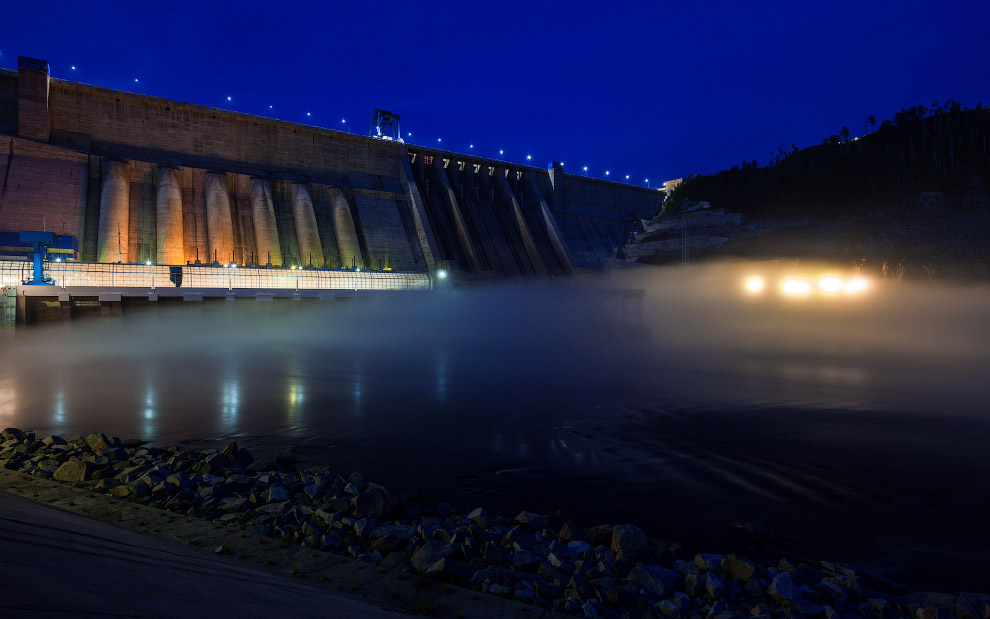

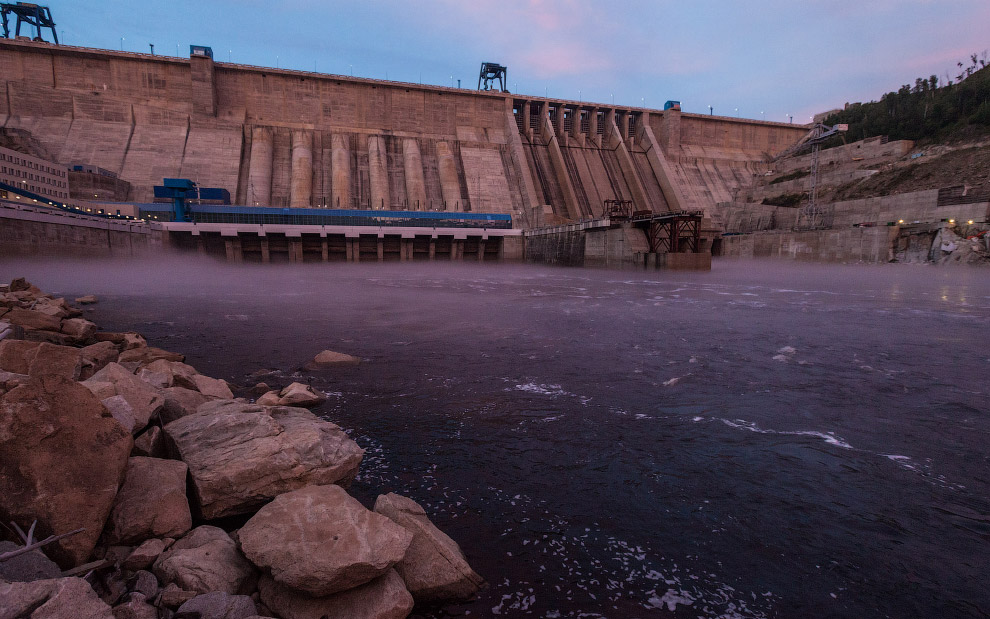

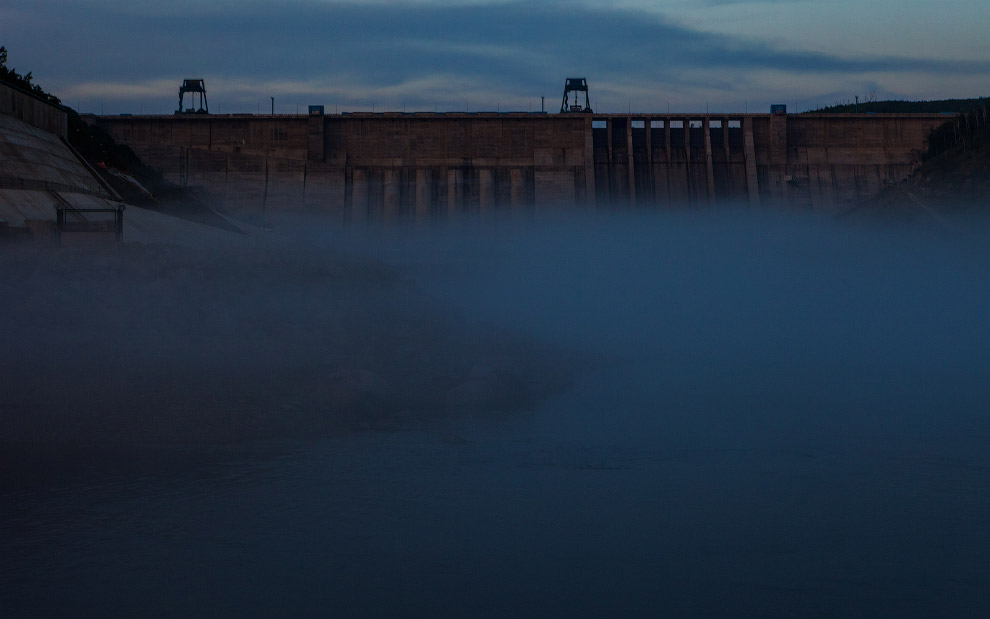

Вечер. Это было невероятно красиво…
Изучение гидроэнергетического потенциала Буреи началось в 1930-х годах. Разработка ТЭО проекта Желундинской (позднее переименованной в Бурейскую) ГЭС было начато в 1969 году, а в 1975 году ТЭО было утверждено.
Строительство Бурейской ГЭС началось в 1976 году с подготовительных работ: сооружения дорог, ЛЭП, жилья, базы строительства. В 1984 году начались работы на основных сооружениях станции, в 1985 году в тело плотины был уложен первый бетон. С 1989 года финансирование стройки резко сократилось, что привело к фактической приостановке работ и тяжелым социальным последствиям.
В 1999 году, учитывая кризисное состояние энергосистемы Дальнего Востока, Бурейская ГЭС стала приоритетной энергетической стройкой России. Первый гидроагрегат станции был пущен в 2003 году, последний — в 2007 году, а в 2009 году после наращивания водоводов до проектных значений Бурейская ГЭС была выведена на полную мощность.
Послезакатное свечение — солнечный свет, многократно рассеиваясь в плотной атмосфере, приобретает абсолютно нереальные и фантастические цвета и оттенки, в которые раскрашивается небо не только вдоль линии горизонта, где совсем недавно скрылось солнце, но и везде вокруг.
Марсианский пейзаж…
Первые три гидроагрегата станции были пущены на пониженном напоре — это позволило начать выработку электроэнергии за несколько лет до завершения строительства ГЭС.

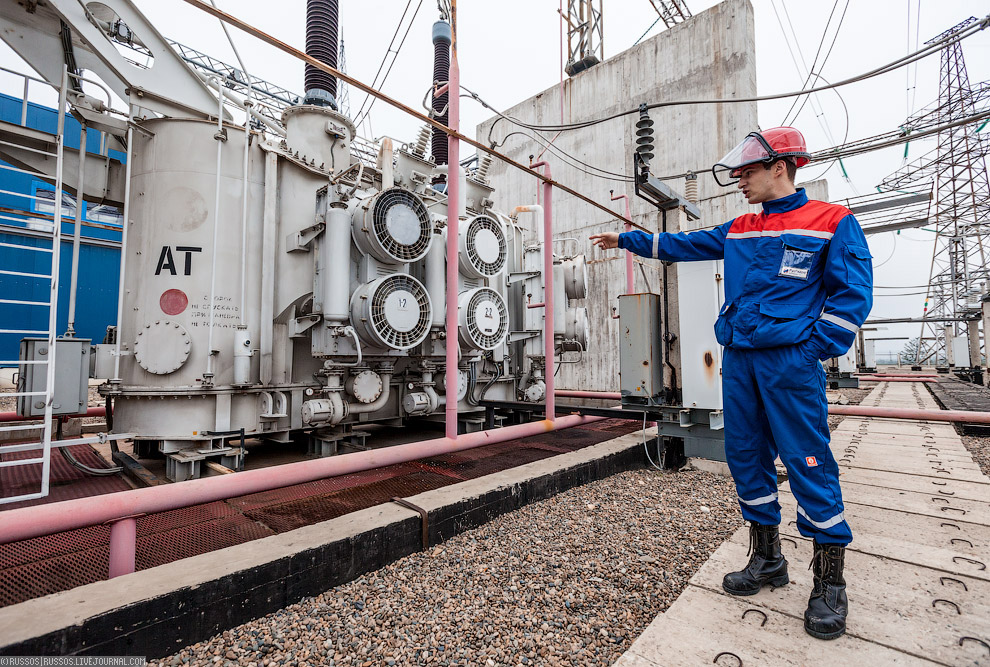

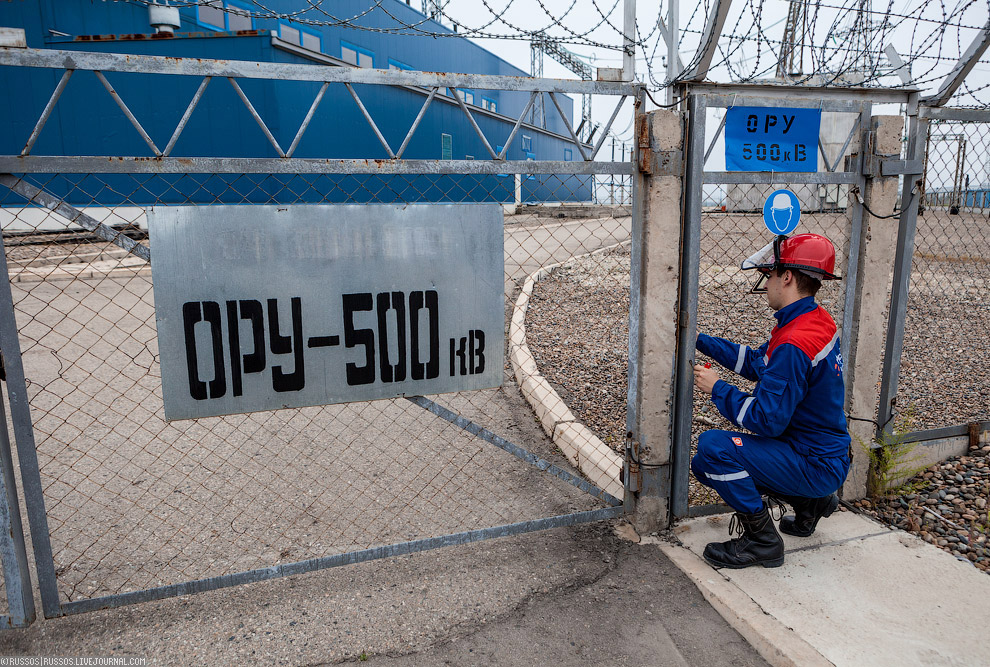

Производимая гидроагрегатами № 1 и 2 электроэнергия, проходя по воздушным линиям, подаётся на открытое распределительное устройство, которое расположено на скальном основании и насыпной песчано-гравийной подушке толщиной около 5 метров, что позволяет выдерживать землетрясение до 8 баллов.
Скажу честно, ходить там под проводами было стремно.
Цвет оборудования означает класс напряжения. Судя по таблице, здесь все рассчитано аж до 1150 кВ.

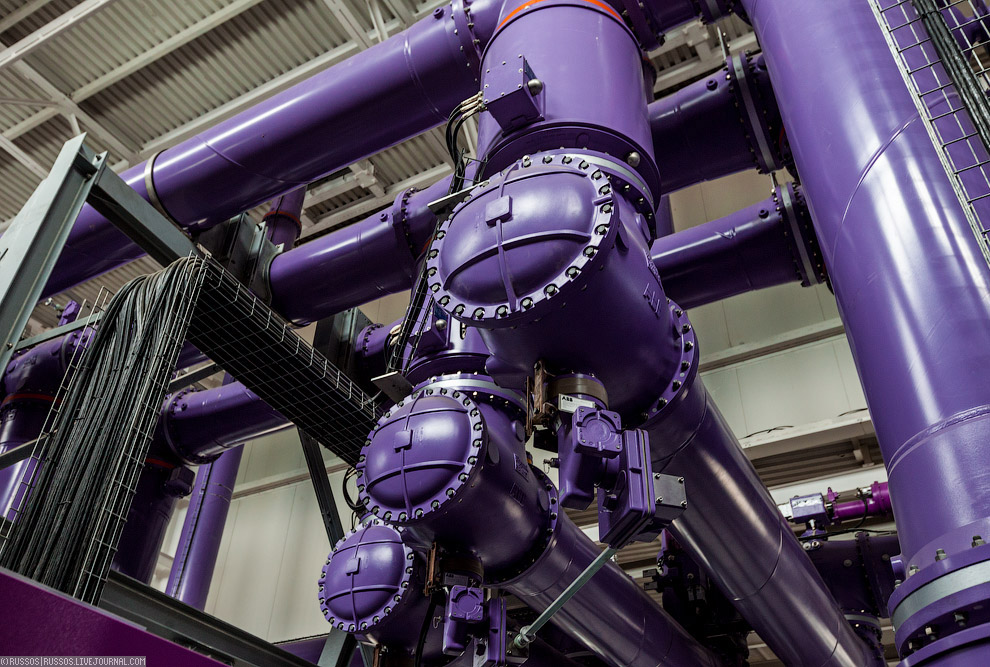

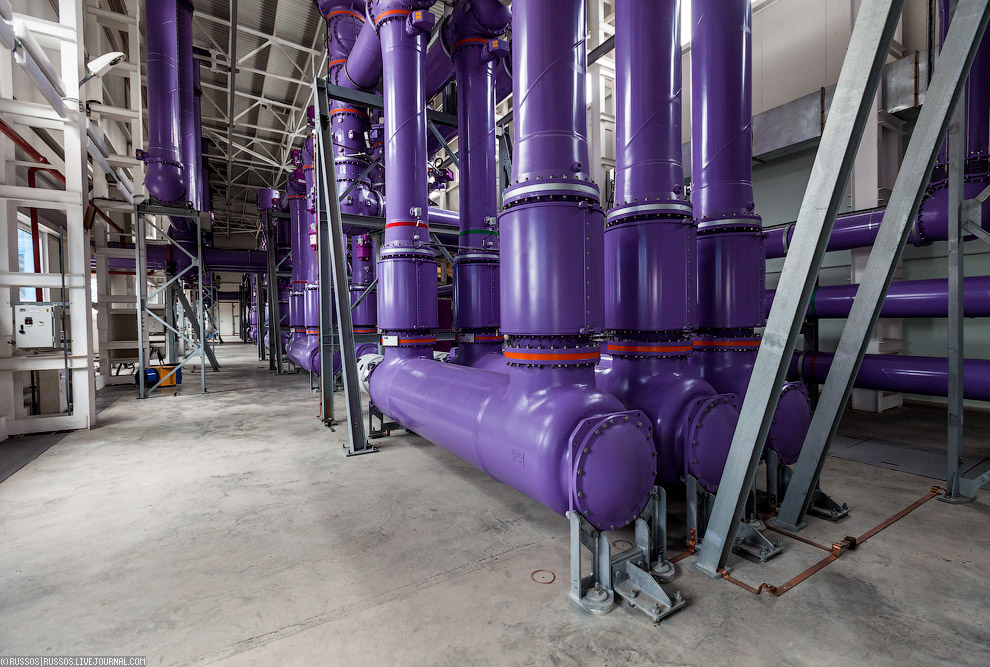

Элегаз обладает высокими электроизолирующими и дугогасящими свойствами, высоким напряжением пробоя, при этом практически инертен. В толстых трубах находится как раз он, вокруг проводников. А если бы его не было, то расстояние между проводниками надо было бы увеличивать в несколько раз.

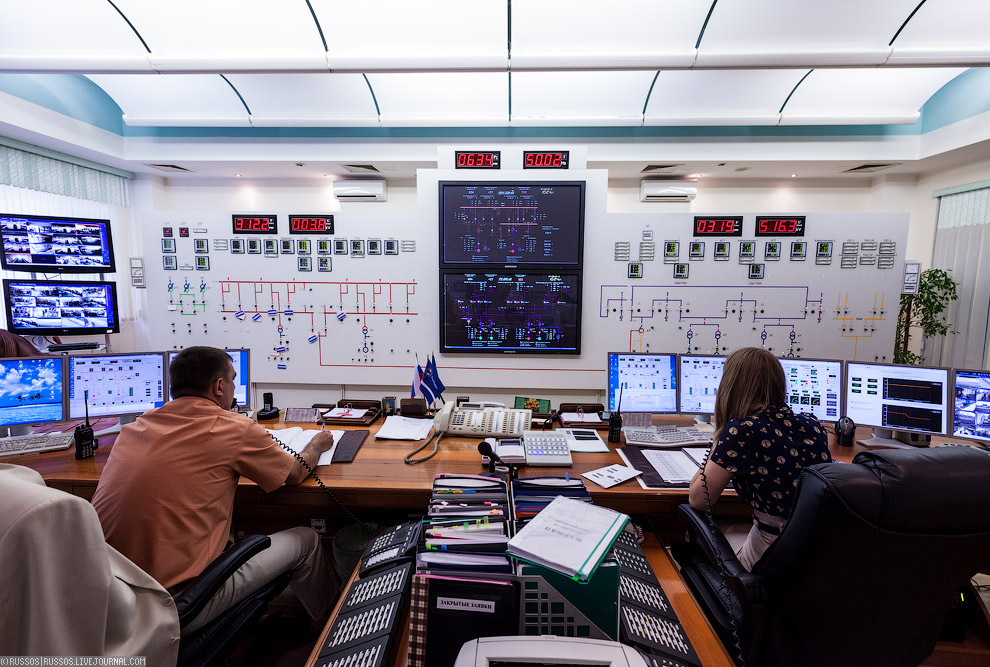

Пульт управления маленьким миром.

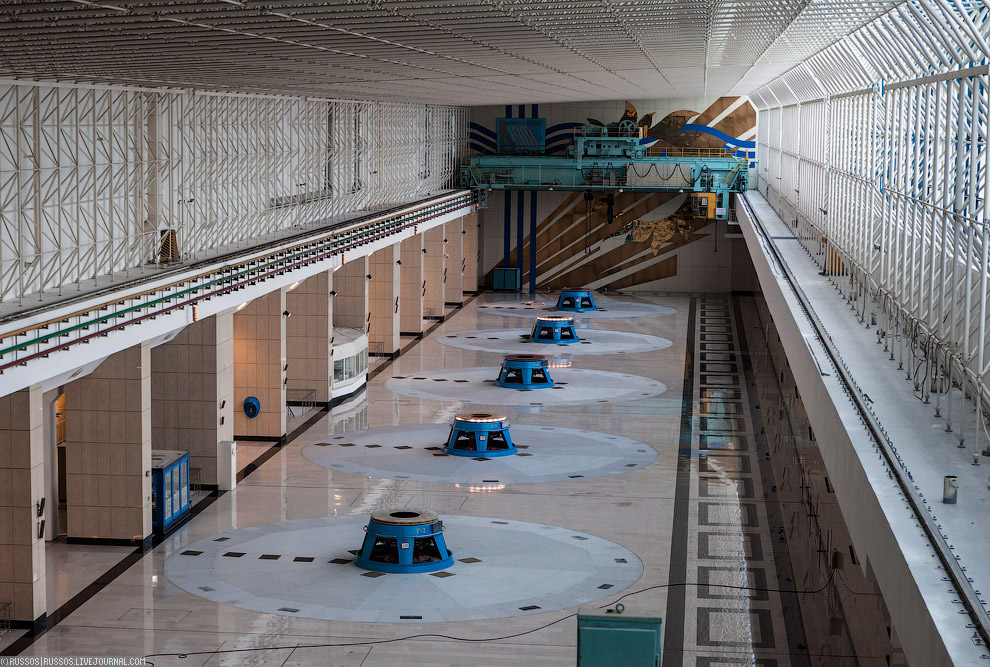

Машинный зал.

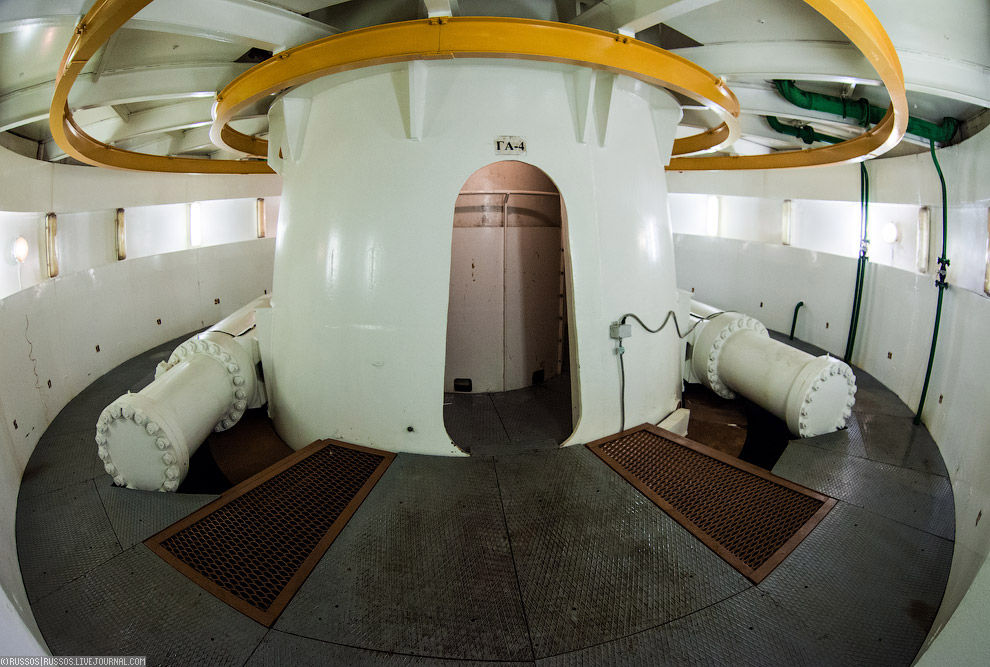

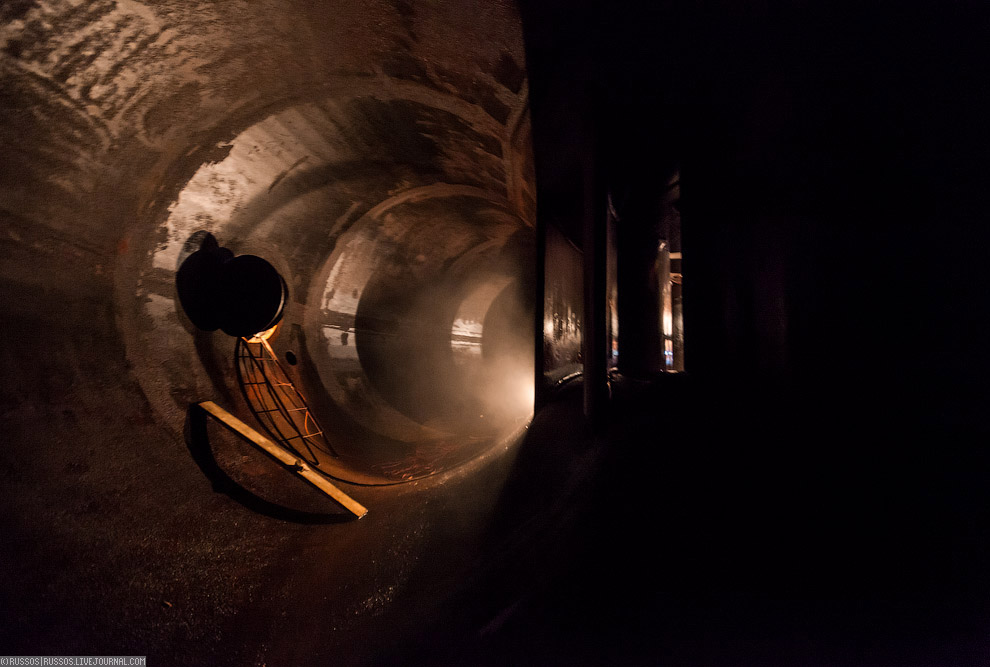

Конечно, спустился в спиральную камеру.

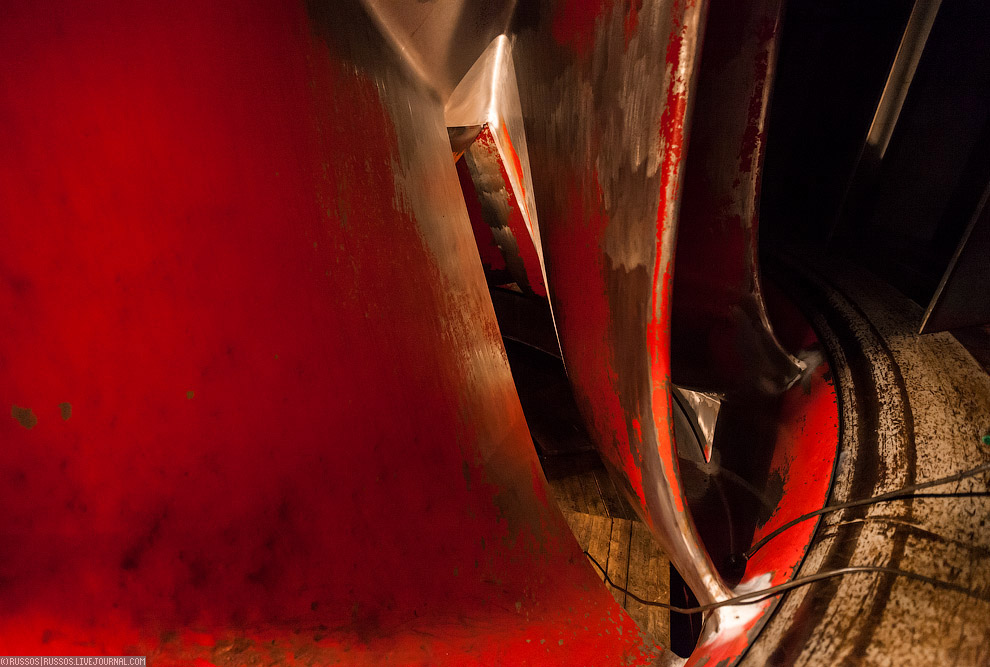

Одно из рабочих колес.
Водоводы.

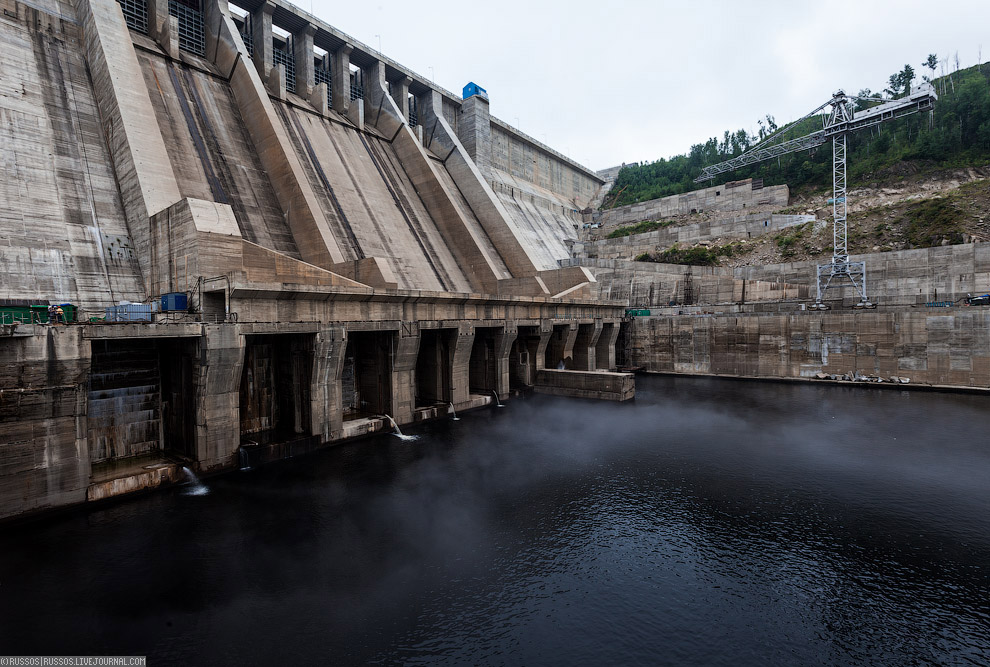

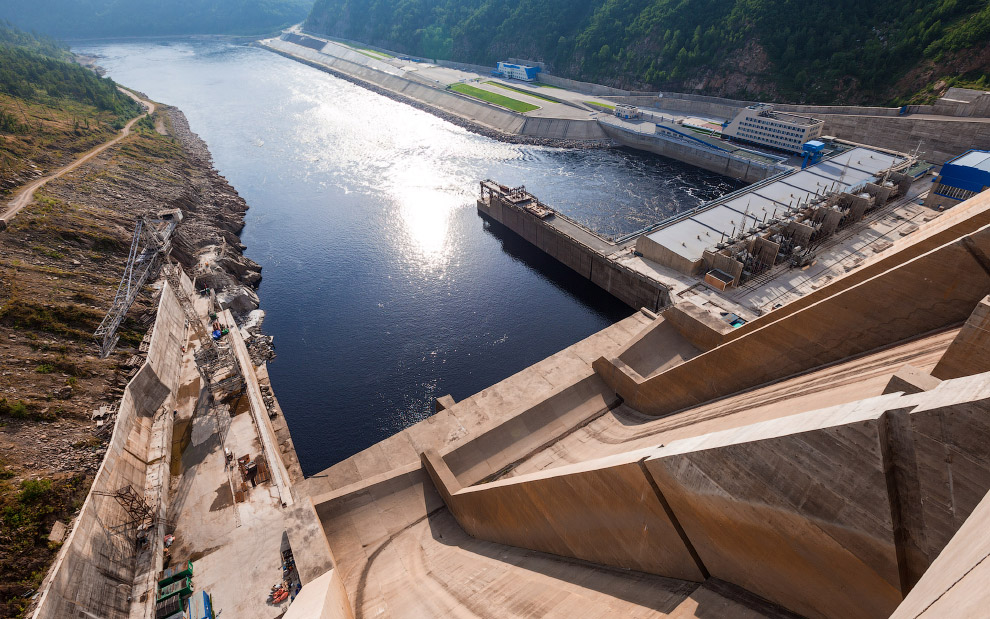

Водосброс обеспечивает отброс потока воды на 160 метров от плотины. Внизу видны забетонированные тоннели строительных водопропускных отверстий.

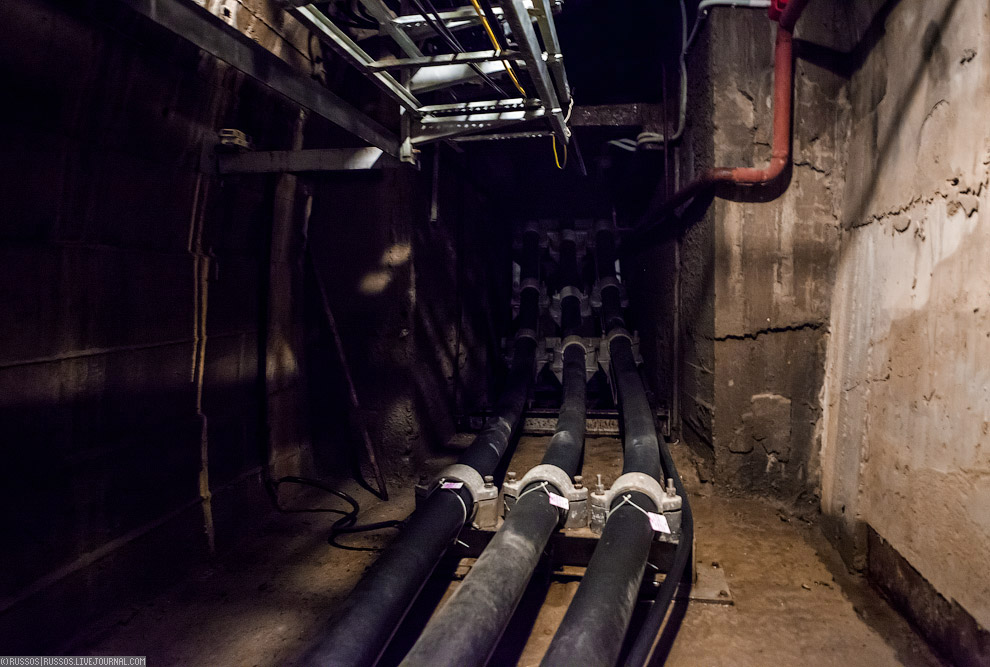

Электроэнергия на КРУЭ-500 кВ подается по двум силовым кабелям 500 кВ в оболочке из сшитого полиэтилена длиной 850 м и диаметром 128 мм производства ABB «Energiekabel» (подобный кабель используется впервые в России и второй раз в мире).

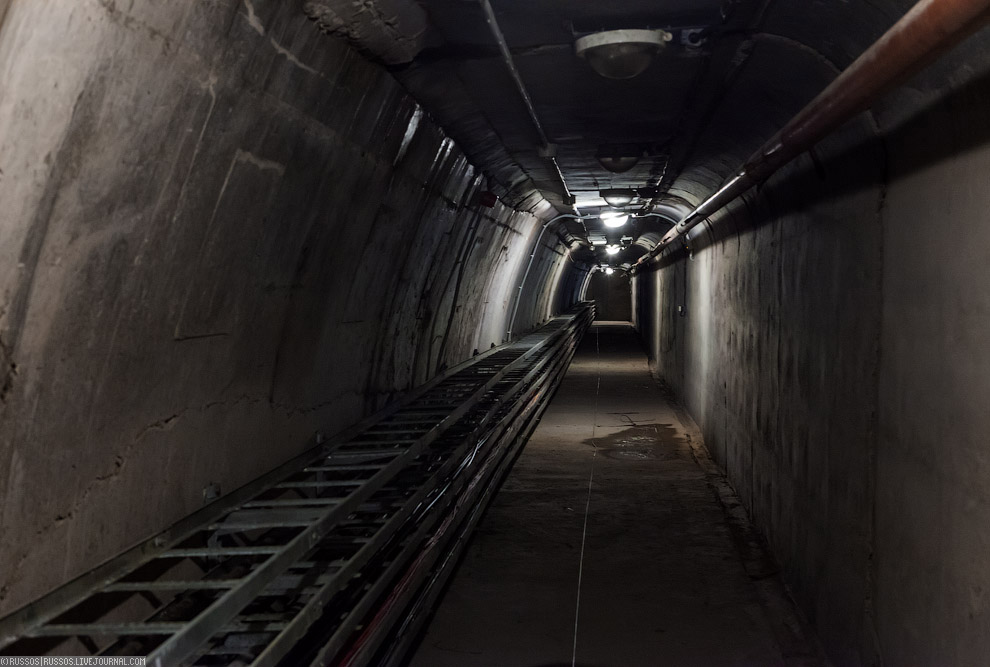

Для кабелей (два рабочих и один резервный) были построены 340-метровый тоннель и 150-метровая шахта.

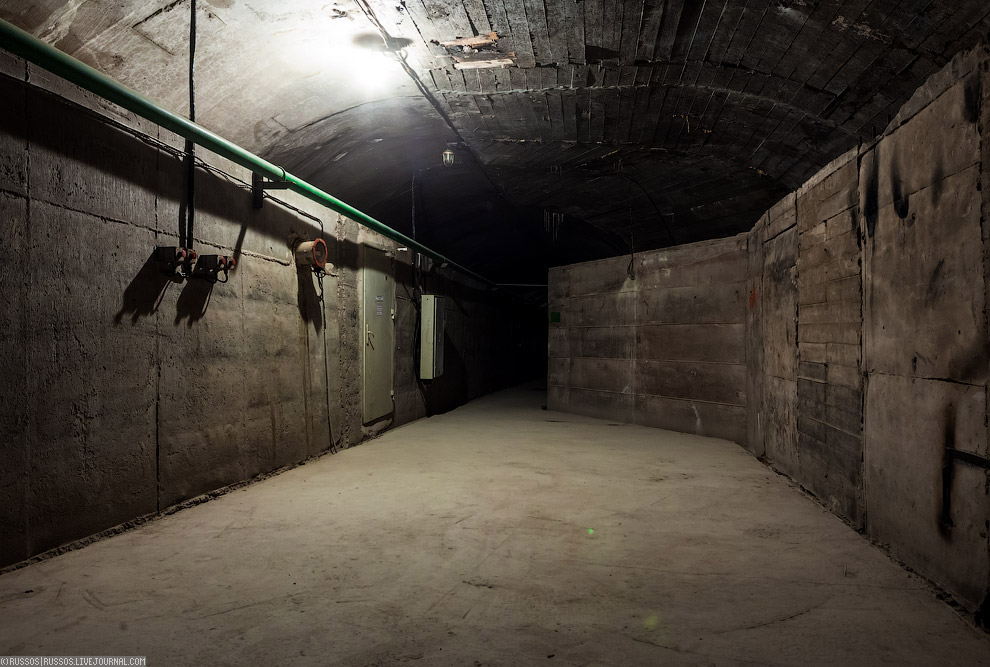

Я везде подземелья найду!
Плотина ГЭС образует крупное Бурейское водохранилище горного типа с относительно малой площадью затопления.
Инопланетное сооружение рядом со станцией — снегозащита очистных сооружений. Но помните: они среди нас!
Установленная мощность Бурейской ГЭС — 2010 МВт.
Просто красивые трубочки.
Холостой водосброс. Он сконструирован таким образом, что потоки воды сталкиваются друг с другом и взаимно гасят свою энергию.
С технической точки зрения Бурейская ГЭС является одной из самых современных электростанций России. Ее бетонная гравитационная плотина высотой 140 м является самой высокой в нашей стране плотиной подобного типа. При строительстве плотины впервые в отечественной практике широко использовался укатанный бетон, что позволило, не снижая надежности сооружения, значительно сократить расход цемента.
Вечер. Это было невероятно красиво…
Изучение гидроэнергетического потенциала Буреи началось в 1930-х годах. Разработка ТЭО проекта Желундинской (позднее переименованной в Бурейскую) ГЭС было начато в 1969 году, а в 1975 году ТЭО было утверждено.
Строительство Бурейской ГЭС началось в 1976 году с подготовительных работ: сооружения дорог, ЛЭП, жилья, базы строительства. В 1984 году начались работы на основных сооружениях станции, в 1985 году в тело плотины был уложен первый бетон. С 1989 года финансирование стройки резко сократилось, что привело к фактической приостановке работ и тяжелым социальным последствиям.
В 1999 году, учитывая кризисное состояние энергосистемы Дальнего Востока, Бурейская ГЭС стала приоритетной энергетической стройкой России. Первый гидроагрегат станции был пущен в 2003 году, последний — в 2007 году, а в 2009 году после наращивания водоводов до проектных значений Бурейская ГЭС была выведена на полную мощность.
Послезакатное свечение — солнечный свет, многократно рассеиваясь в плотной атмосфере, приобретает абсолютно нереальные и фантастические цвета и оттенки, в которые раскрашивается небо не только вдоль линии горизонта, где совсем недавно скрылось солнце, но и везде вокруг.
Марсианский пейзаж…
Первые три гидроагрегата станции были пущены на пониженном напоре — это позволило начать выработку электроэнергии за несколько лет до завершения строительства ГЭС.
Производимая гидроагрегатами № 1 и 2 электроэнергия, проходя по воздушным линиям, подаётся на открытое распределительное устройство, которое расположено на скальном основании и насыпной песчано-гравийной подушке толщиной около 5 метров, что позволяет выдерживать землетрясение до 8 баллов.
Скажу честно, ходить там под проводами было стремно.
Цвет оборудования означает класс напряжения. Судя по таблице, здесь все рассчитано аж до 1150 кВ.
Элегаз обладает высокими электроизолирующими и дугогасящими свойствами, высоким напряжением пробоя, при этом практически инертен. В толстых трубах находится как раз он, вокруг проводников. А если бы его не было, то расстояние между проводниками надо было бы увеличивать в несколько раз.
Пульт управления маленьким миром.
Машинный зал.
Конечно, спустился в спиральную камеру.
Одно из рабочих колес.
Водоводы.
Водосброс обеспечивает отброс потока воды на 160 метров от плотины. Внизу видны забетонированные тоннели строительных водопропускных отверстий.
Электроэнергия на КРУЭ-500 кВ подается по двум силовым кабелям 500 кВ в оболочке из сшитого полиэтилена длиной 850 м и диаметром 128 мм производства ABB «Energiekabel» (подобный кабель используется впервые в России и второй раз в мире).
Для кабелей (два рабочих и один резервный) были построены 340-метровый тоннель и 150-метровая шахта.
Я везде подземелья найду!
Плотина ГЭС образует крупное Бурейское водохранилище горного типа с относительно малой площадью затопления.
