Superjet 100 — 11 лет с начала эксплуатации
Суперджет 100 — это региональный/ближнемагистральный пассажирский самолёт. Он серийно выпускается с 2011 года и активно эксплуатируется российскими авиаперевозчиками.
Фотографии и текст Славы Степанова

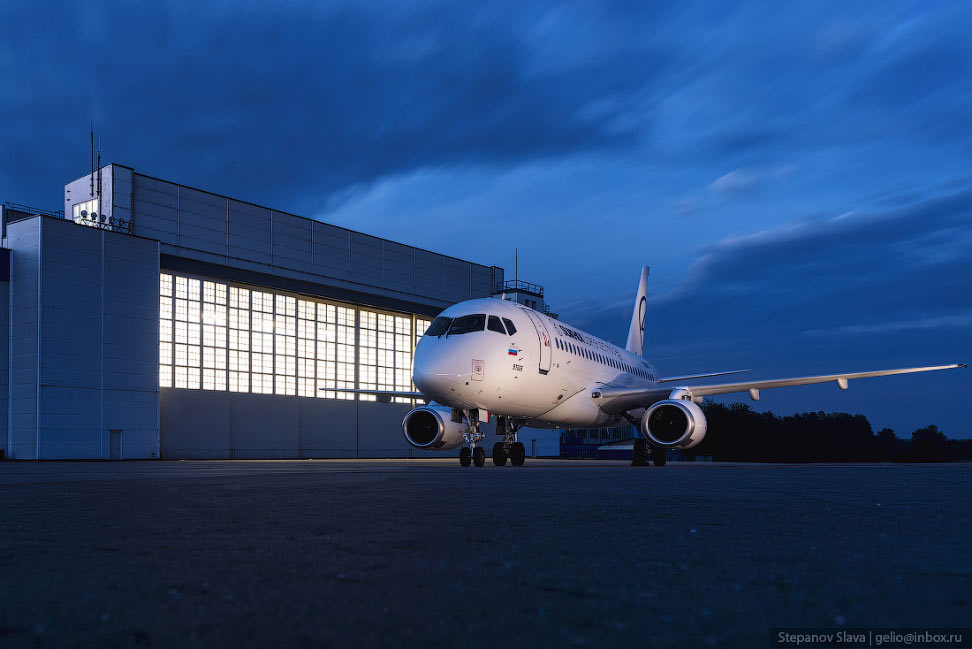

1. По состоянию на начало 2022 года Суперджеты эксплуатировался в 9 российских авиакомпаниях, а также в 7 государственных и ведомственных структурах России и зарубежья.
2. Superjet 100 представлен публике в сентябре 2007 года, первый полёт совершил в мае 2008 года. С 2011 года началась эксплуатация серийных самолётов.
3. В середине 2021 года число перевезенных на самолётах Superjet 100 пассажиров превысило 30 млн.

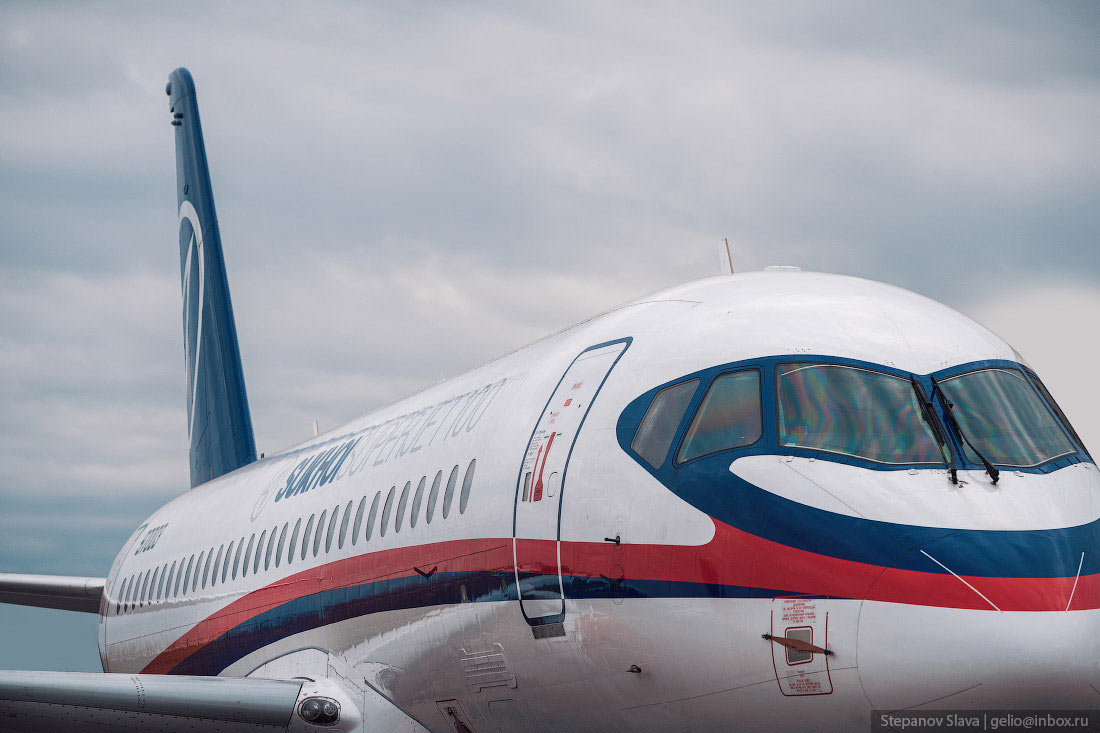

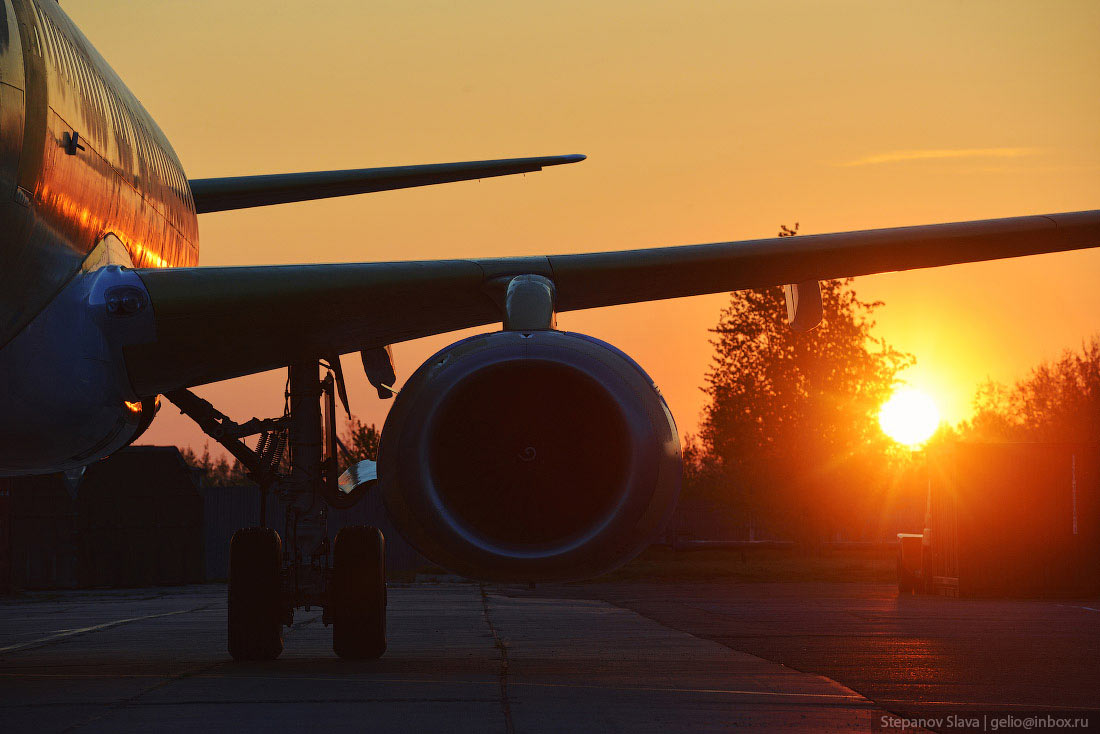

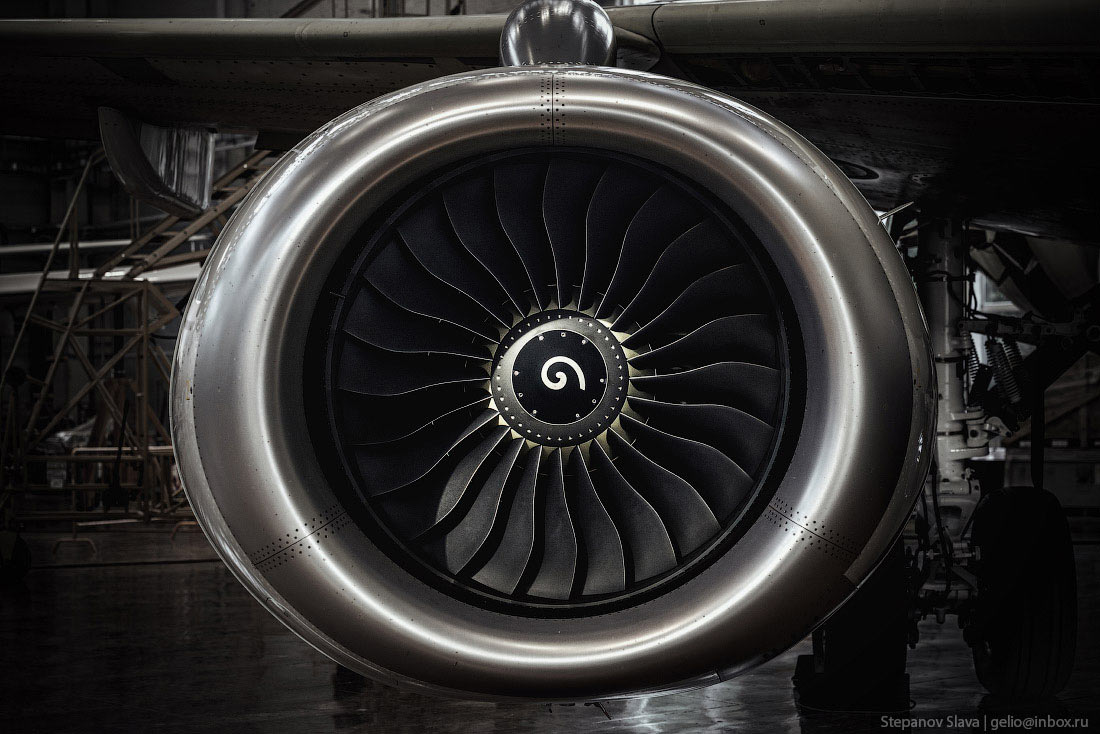

4. Все Суперджеты оснащены двумя российско-французскими турбовентиляторными двигателями SaM146 производства PowerJet. Он был специально разработан для Суперджета.
5.
6. В производстве задействовано несколько предприятий — в Воронеже, Новосибирске, Ульяновске. Сборка происходит в Комсомольске-на-Амуре. Впервые в отечественном гражданском самолётостроении использована бесстапельная сборка, автоматическая стыковка агрегатов, автоматическая клёпка и другие технологии.

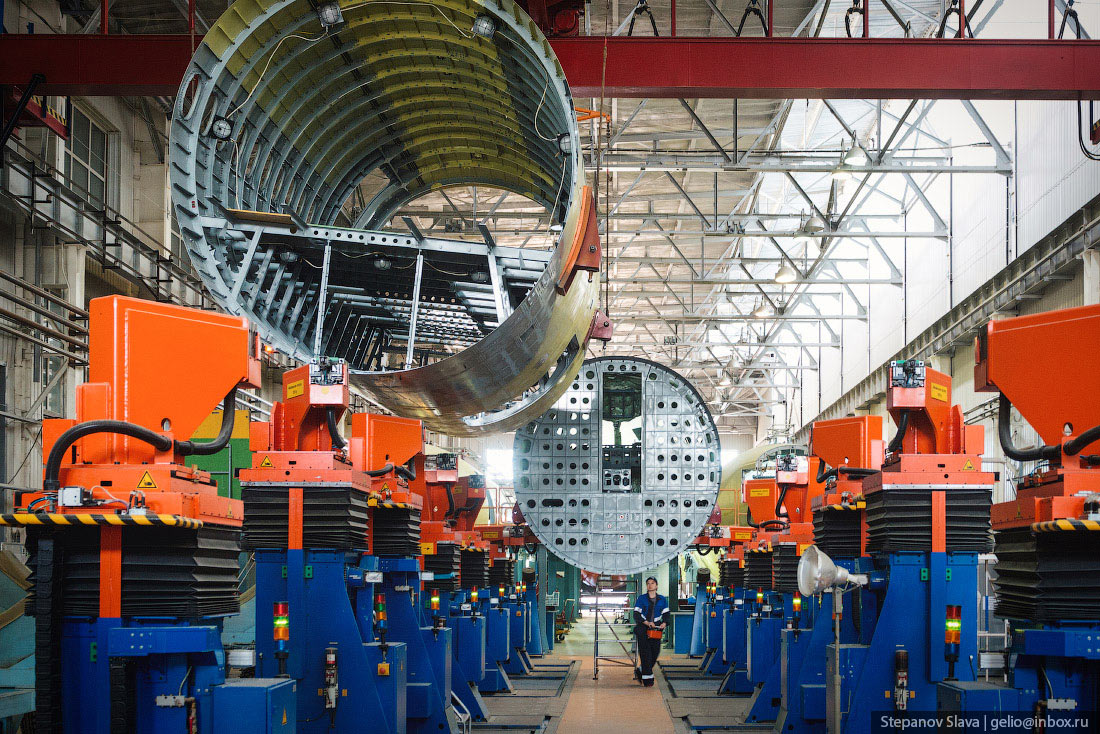

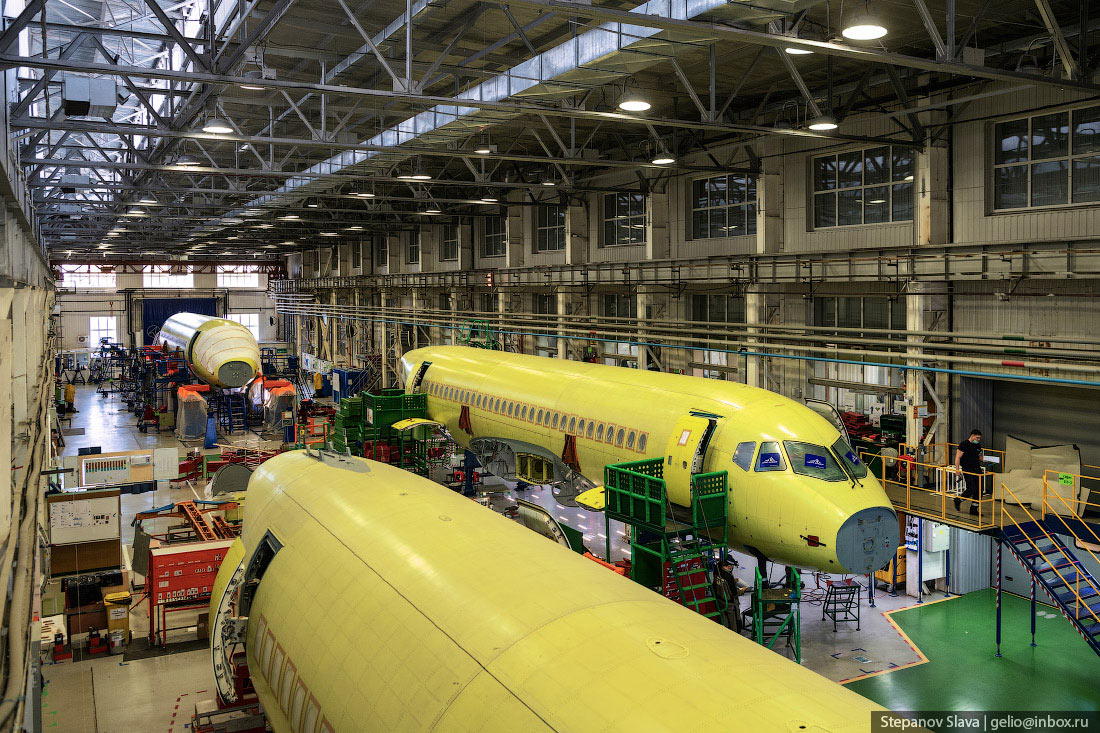

7. Цех сборки фюзеляжа (ЦСФ). Здесь производится стыковка готовых отсеков на стенде автоматической стыковки и установка крепежа по стыкам отсеков.
8. Цех сборки фюзеляжа состоит из четырёх производственных участков.
9. При производстве самолета Superjet 100 используется более 600 тысяч заклёпок, гаек, болтов, штифтов и других мелких деталей. Около 10% площади поверхности самолёта составляют панели и навесные агрегаты из полимерных композиционных материалов.

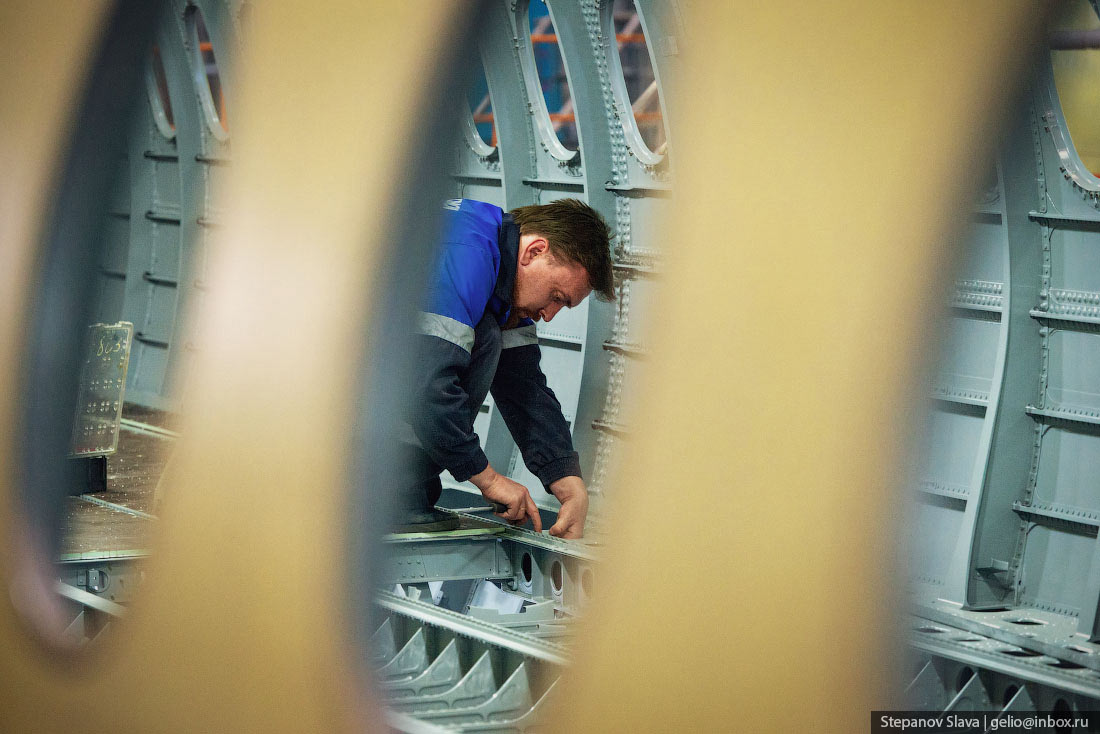

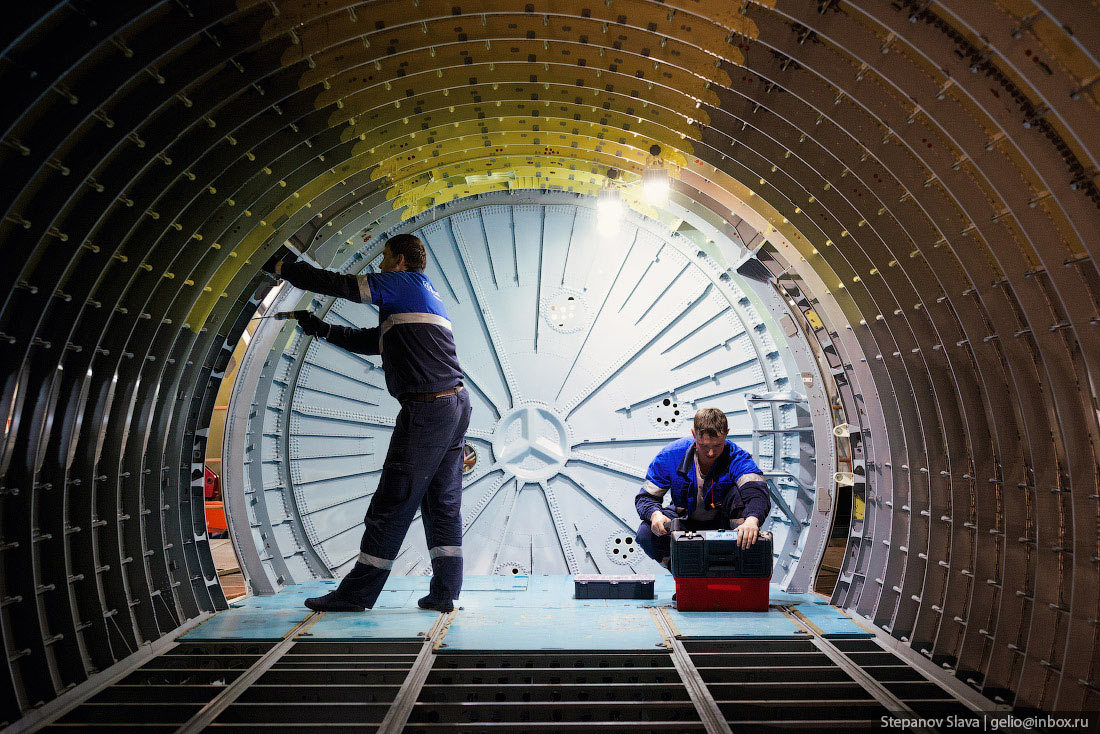

10. При сборке фюзеляжа устанавливают каркас пола, монтируют двери для пассажиров, багажного отделения, сервисных работ.
11. После цеха сборки фюзеляжа самолёт перемещают в цех окончательной сборки (ЦОС).

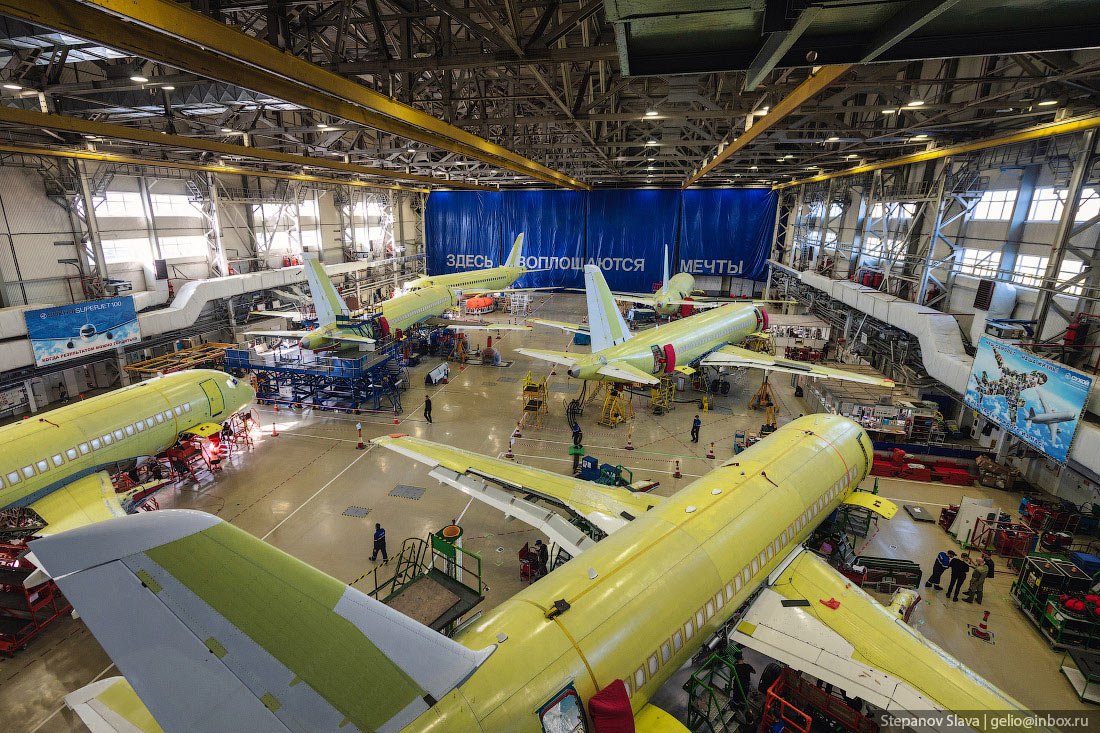

12. В цехе окончательной сборки устанавливают оперение самолёта, крылья стыкуют с фюзеляжем, монтируют шасси, двигатели. Одновременно проверяют работоспособность систем самолёта, тестируют, оценивают качество.

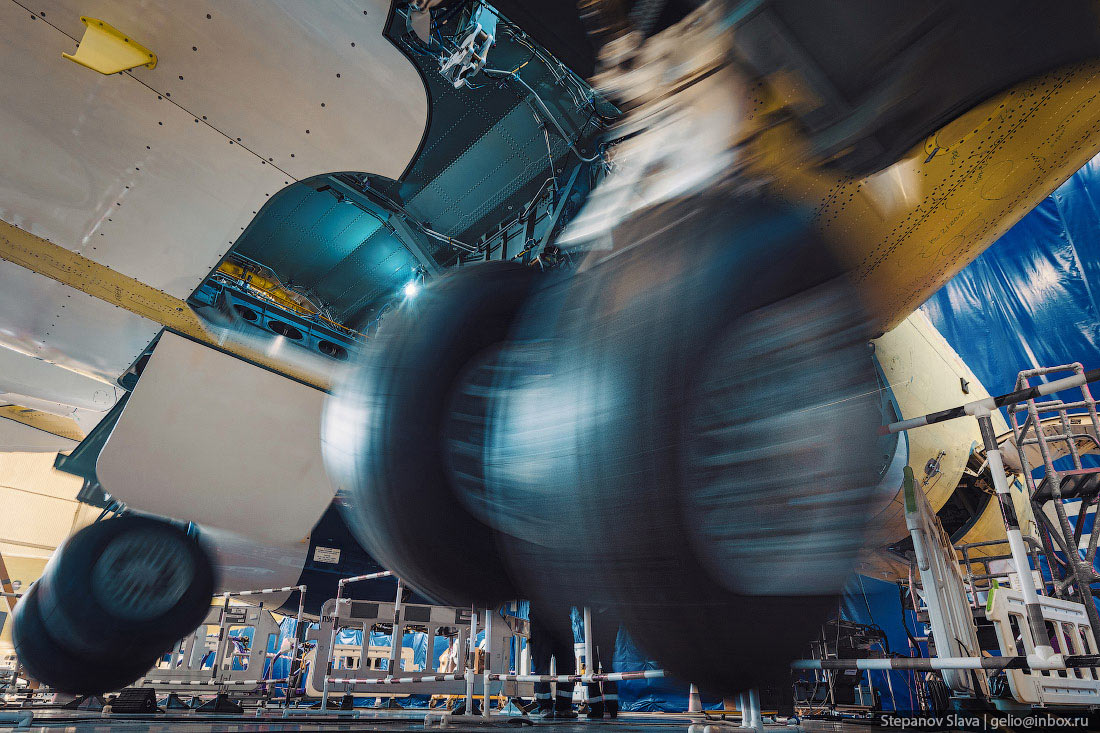

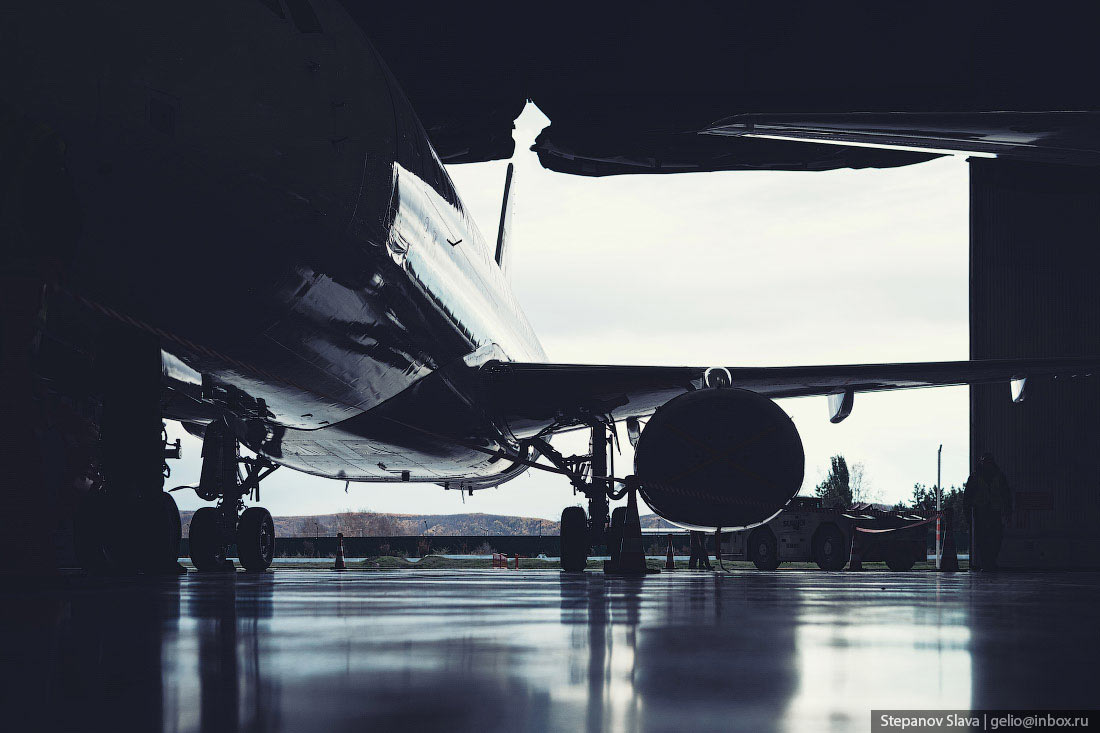

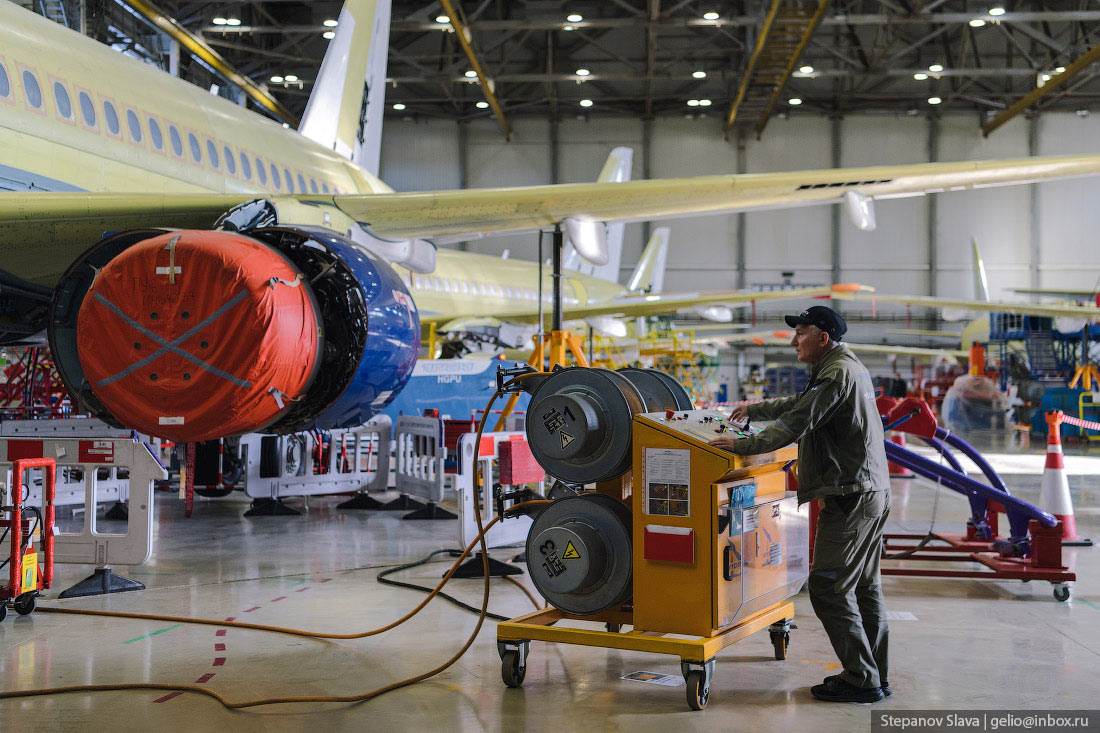

13. В ЦОСе производится проверка функционирования шасси, подготовка воздушного судна к постановке под ток. Это финальная часть проверки оборудования — запитывают все бортовые системы самолёта и проверяют, как они функционируют и взаимодействуют друг с другом.
14. В процессе проверяют работу всех узлов — от электроники до отдельных механизмов.

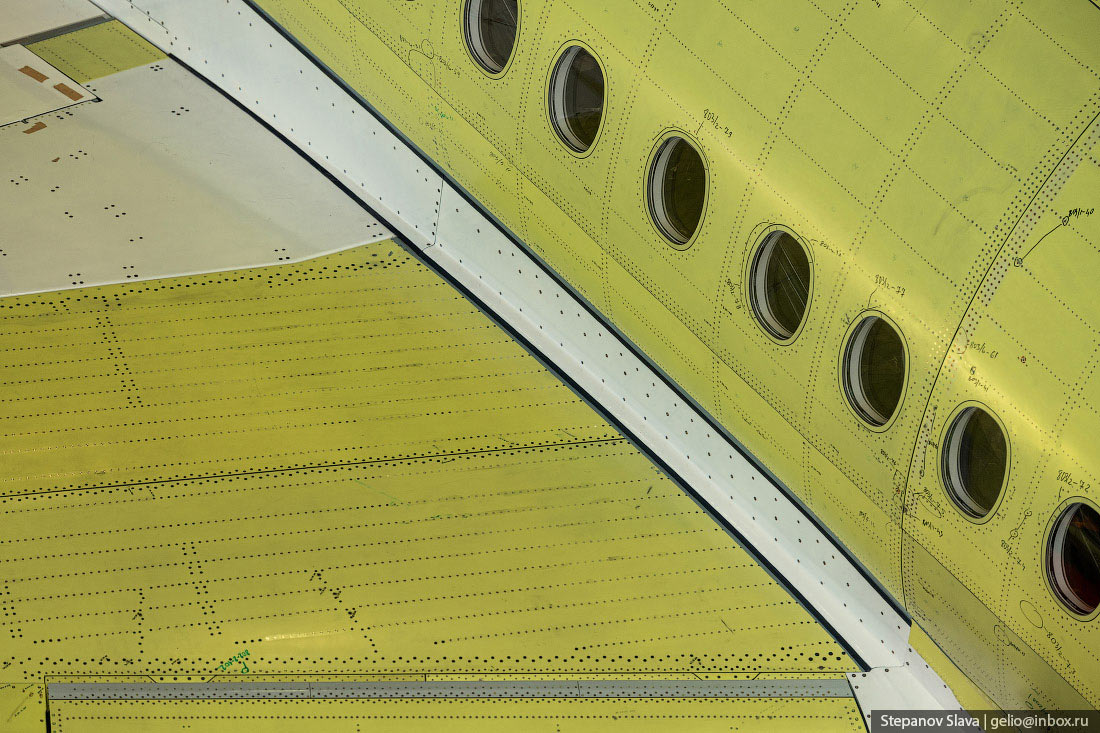

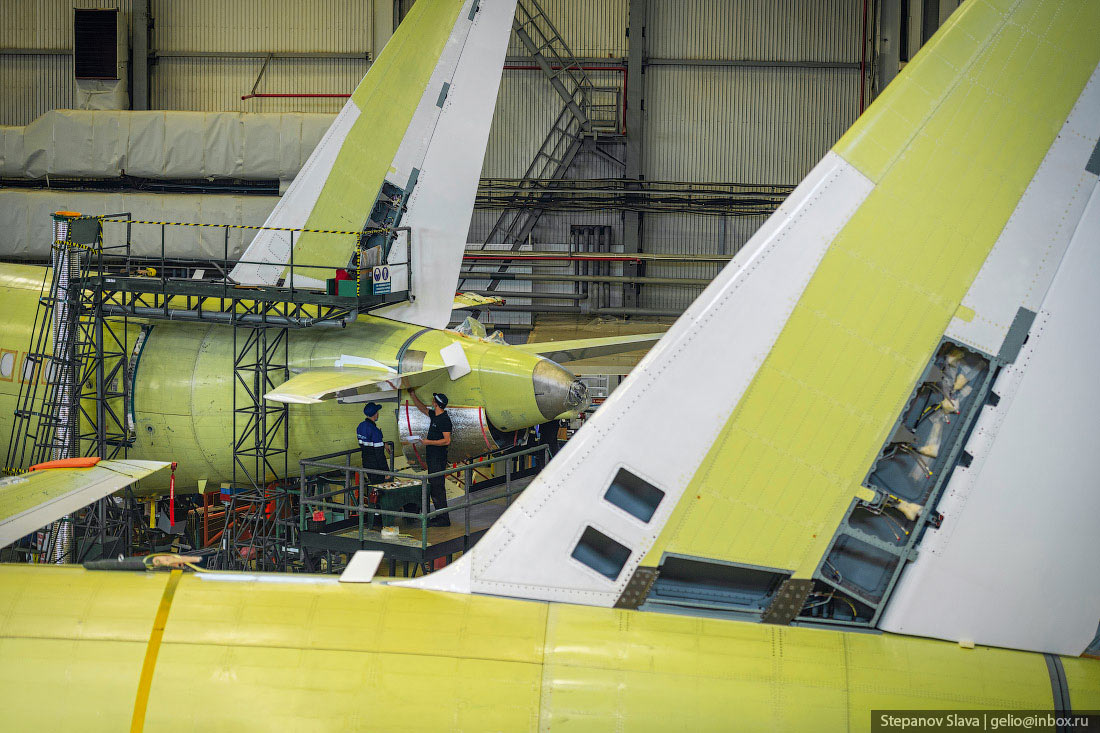

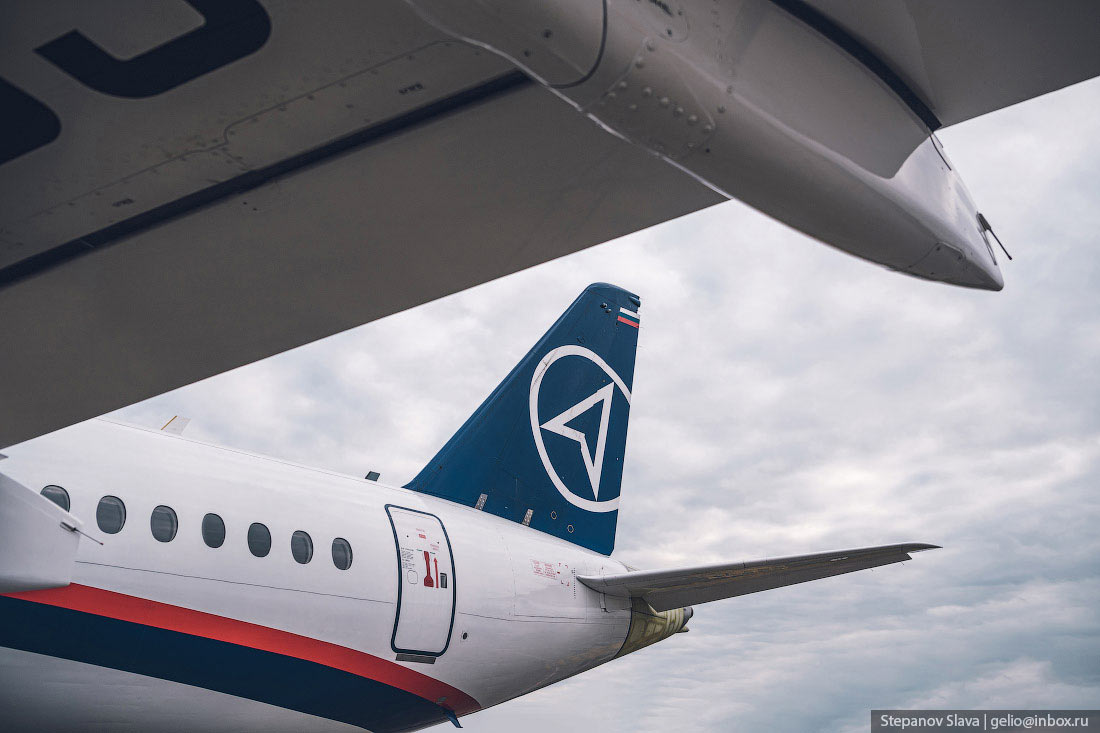

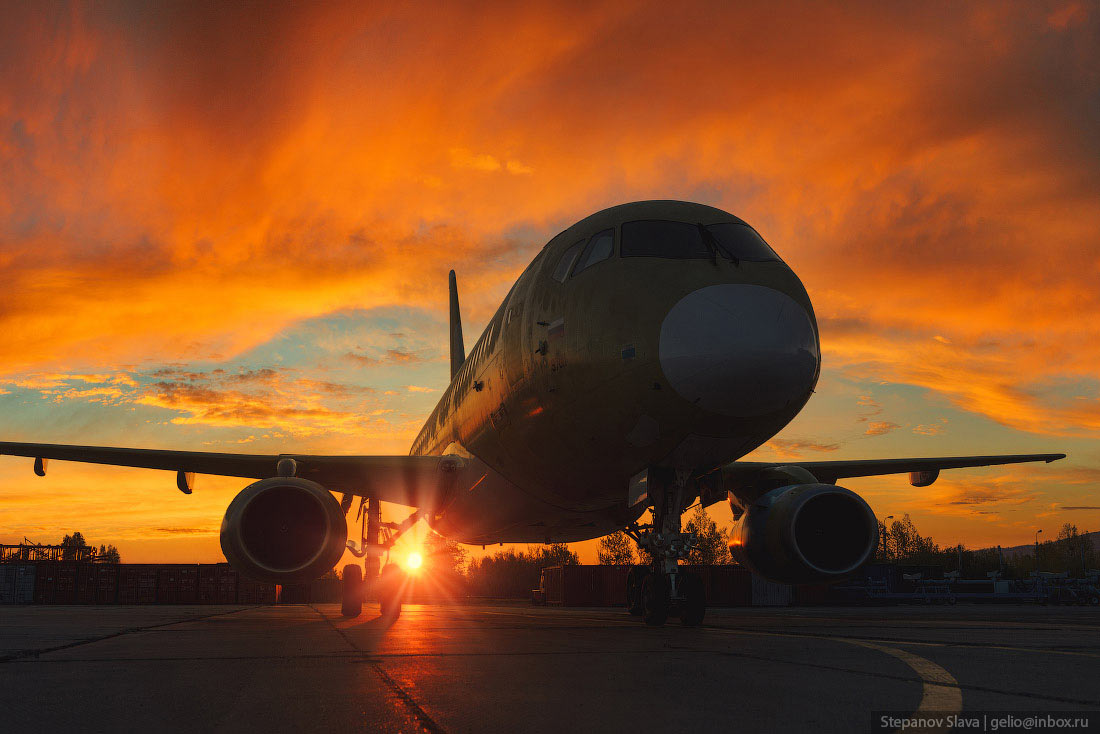

15. Механизации крыла, рули направления и высоты, и другие детали выполнены из композиционных материалов. Алюминиевые части фюзеляжа покрыты жёлто-зелёной грунтовкой, а детали из композитных материалов белого цвета.

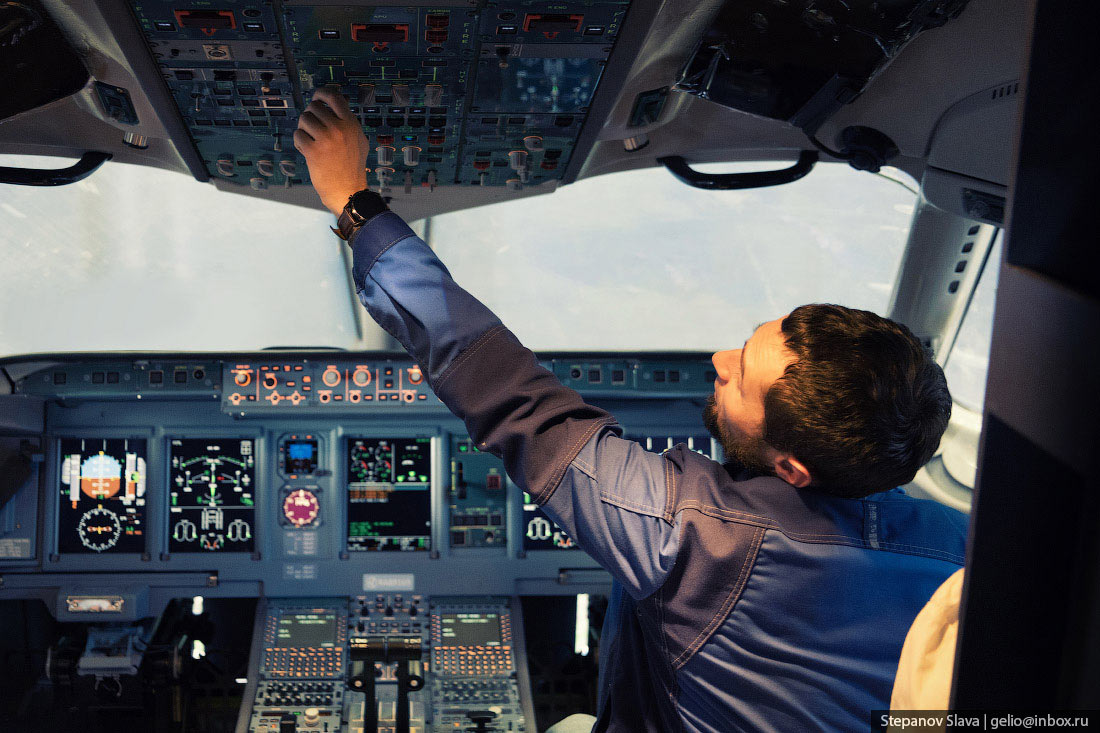

16. Отработка систем под током. Оборудование тестируется в рабочем режиме.
17. Когда самолёт будет готов к полётам — он отправляется в Ульяновск на покраску.

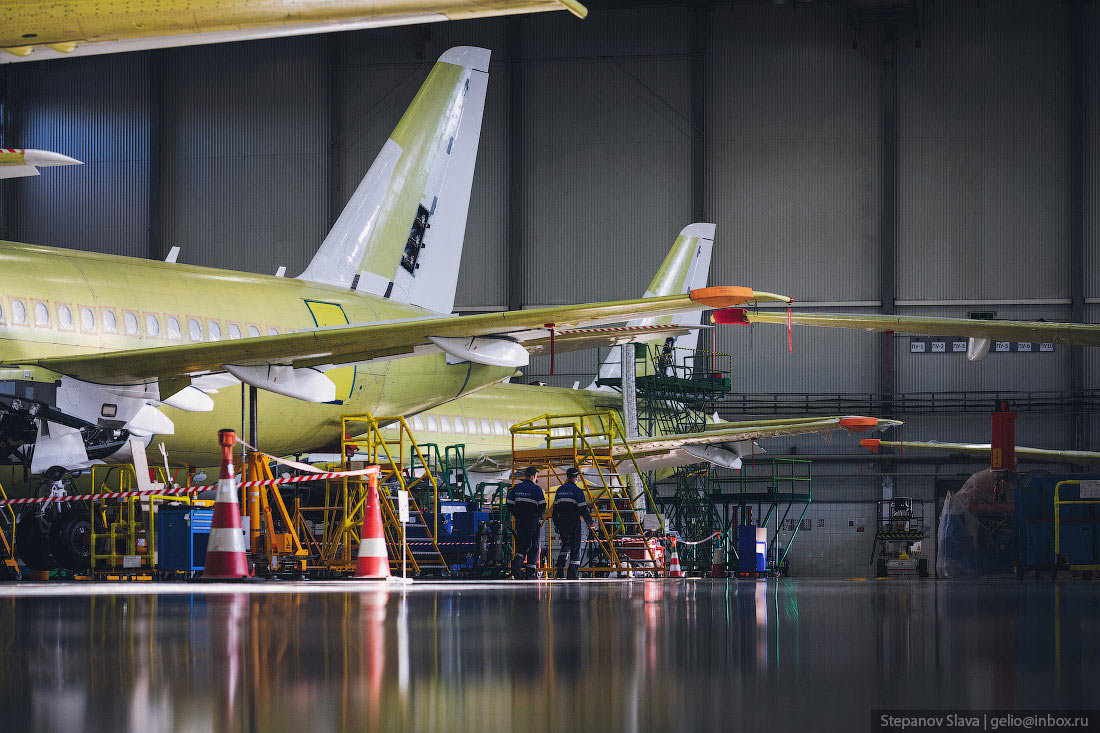

18. Используется конвейерный принцип сборки — одновременно на разных стадиях производства находится несколько машин. На выпуск одного лайнера уходит примерно 84 рабочих дня.
19. После завершения сборки самолёт передают на лётно-технические испытания. Как правило, лётная программа каждого нового самолёта состоит из восьми полётов, во время которых происходит тестирование систем в воздухе.
20. У Superjet 100 есть две модификации по дальности полёта — базовая (Basic/B) рассчитана на дальность до 3048 км, с увеличенной дальностью (LongRange/LR) — на 4578 км.
21.

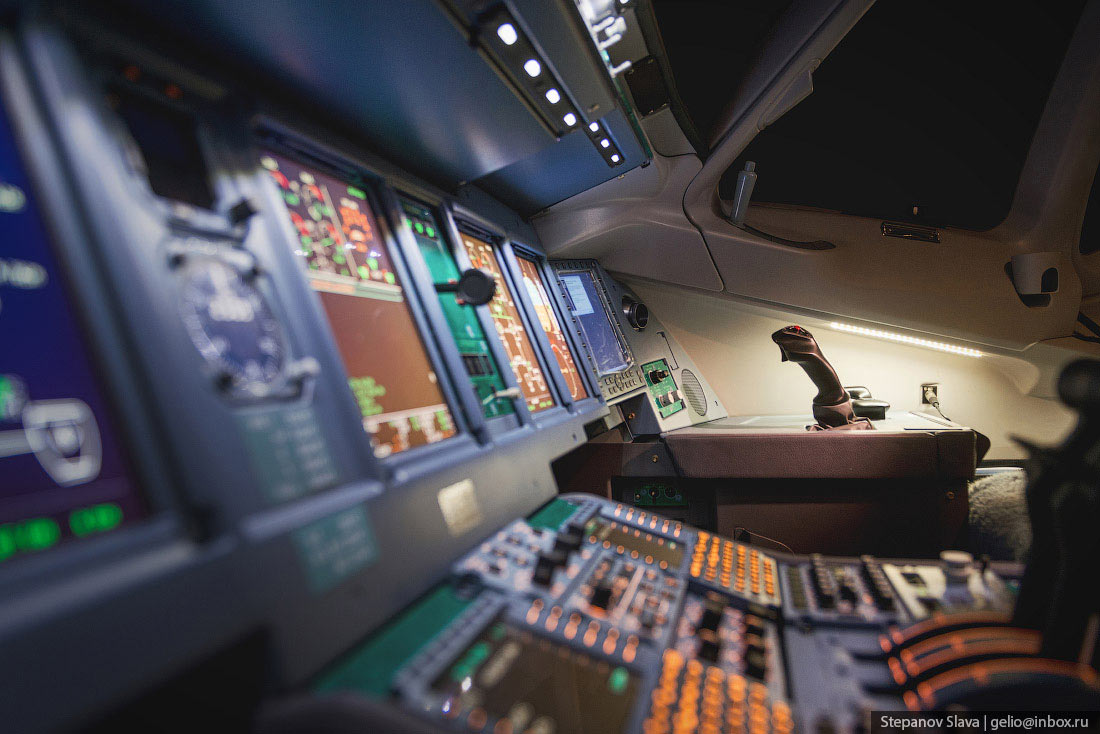

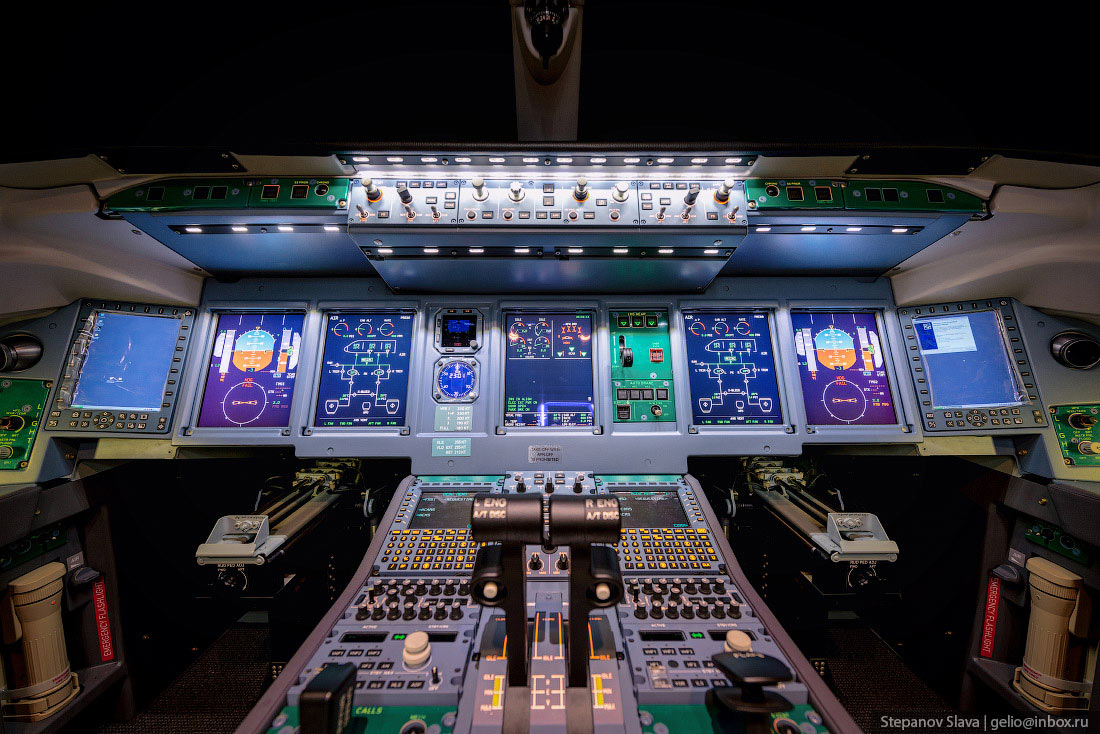

22. Кабина пилотов.

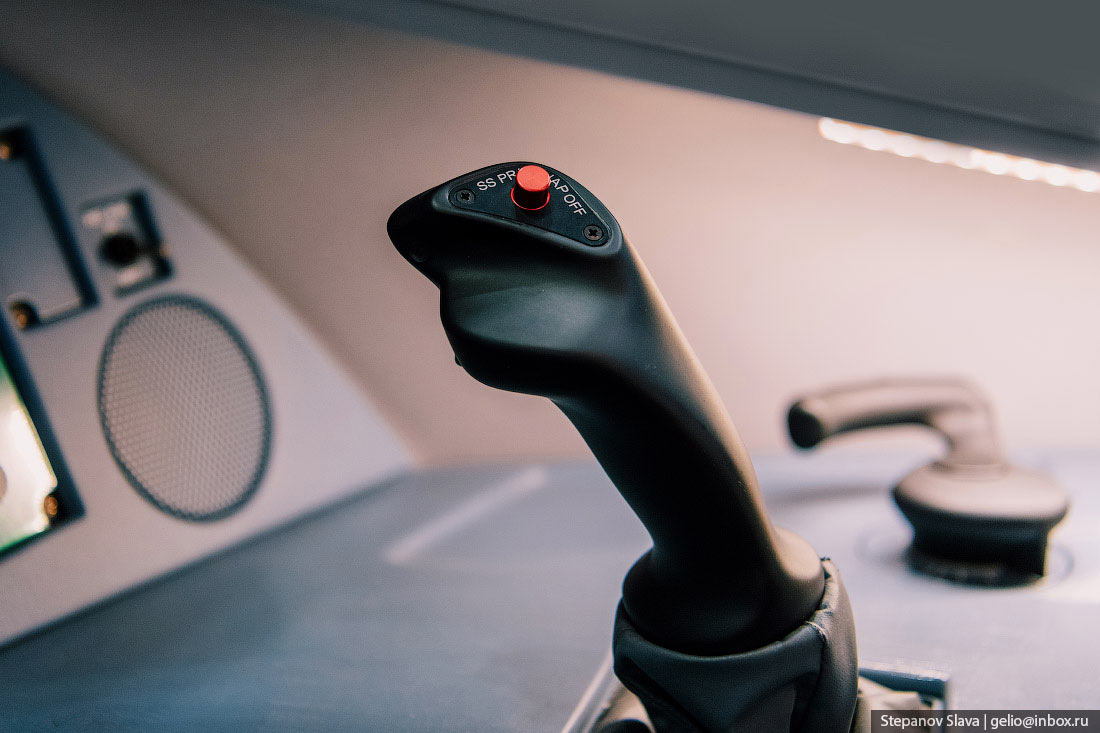

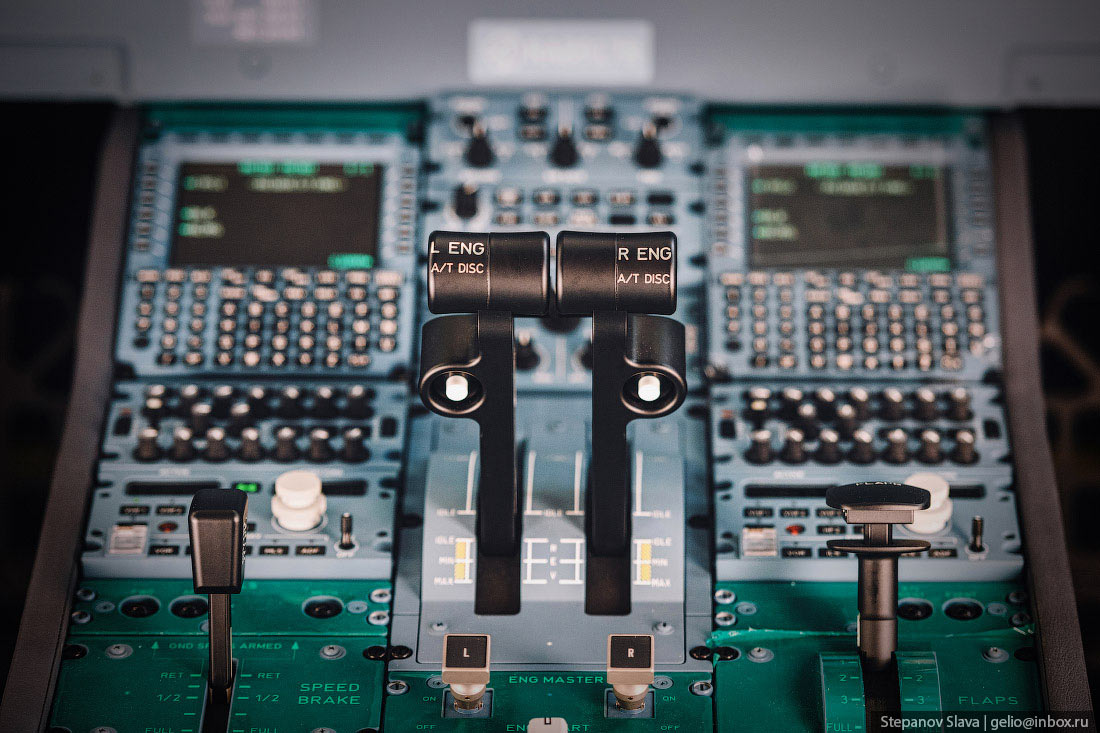

23. Для управления используется боковая ручка — Superjet 100 стал первым российским серийным гражданским самолётом с «сайдстиком».
24. В управлении реализована концепция Human Centered Design — это позволило оптимизировать размещение рычагов управления и приборного оборудования. Теперь в случае внештатной ситуации завершить полёт сможет даже один пилот.
25. Кабина пилотов оснащена интуитивно понятными средствами управления, которые разрабатывались совместно с летчиками.
26. Из Комсомольска Superjet 100совершает перелёт в Жуковский, где его принимают заказчики.

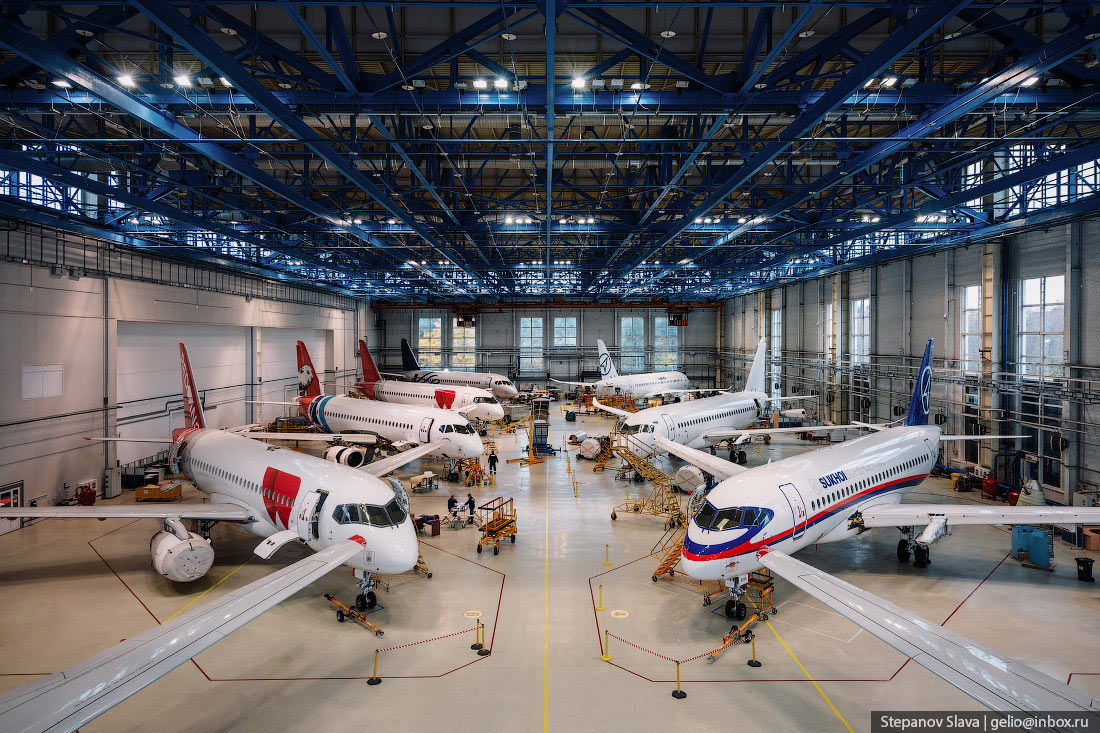

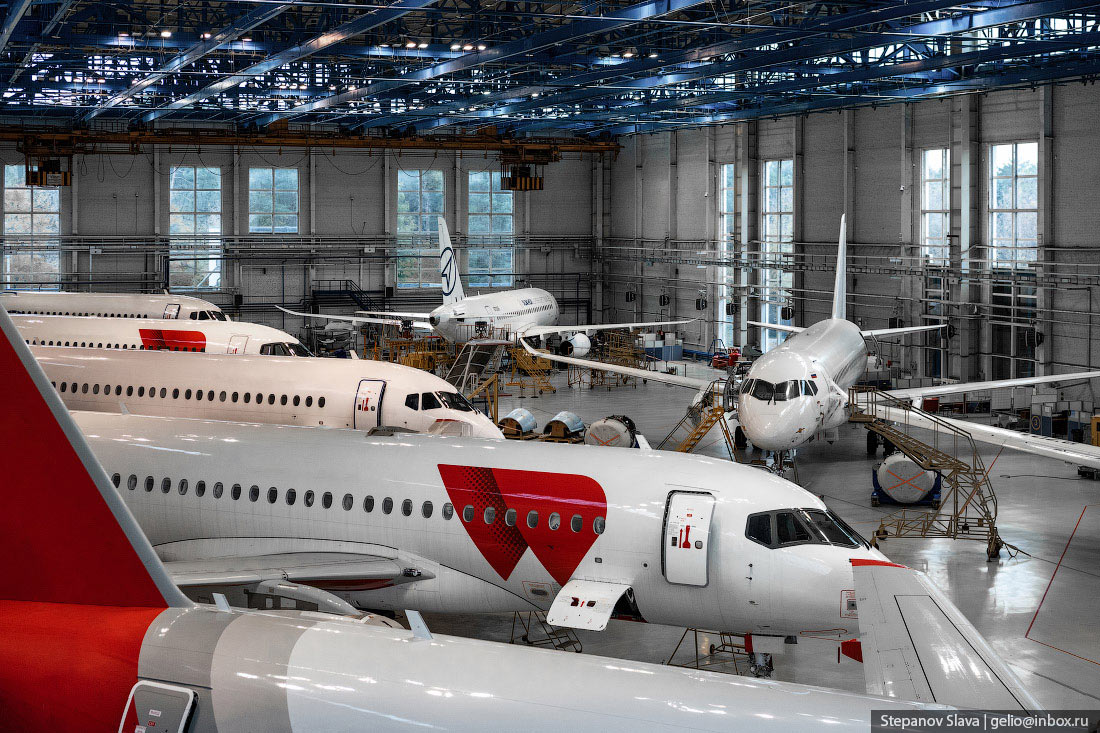

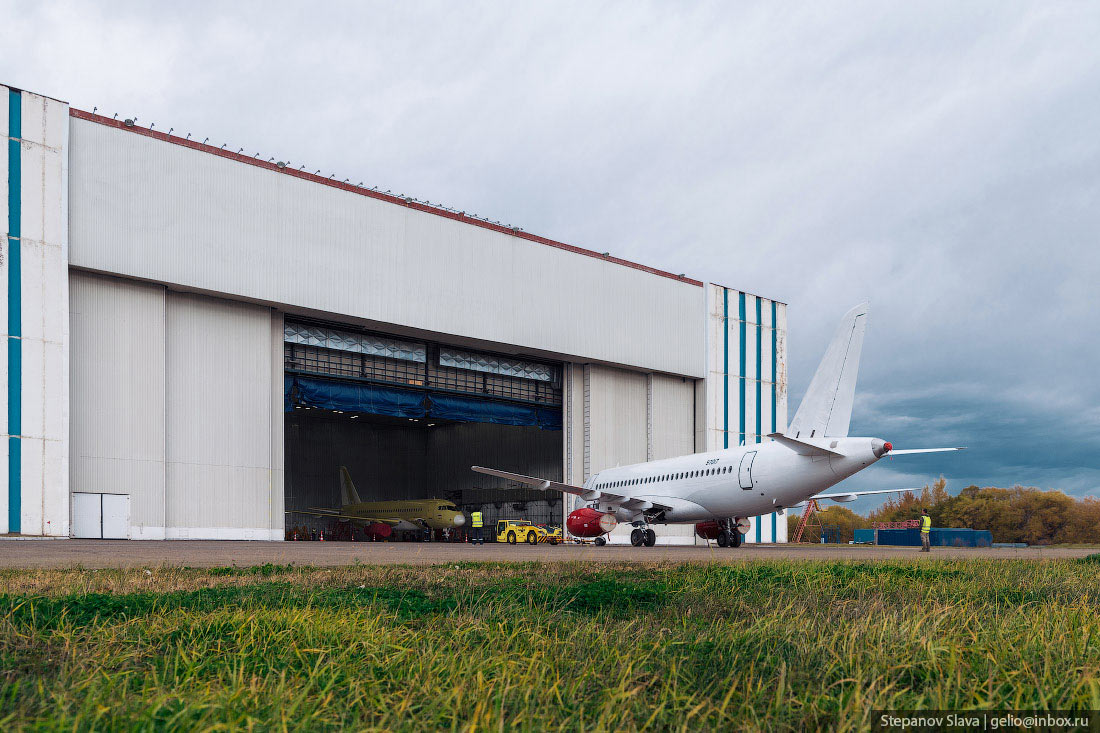

27. Центр технического обслуживания самолётов в Жуковском.

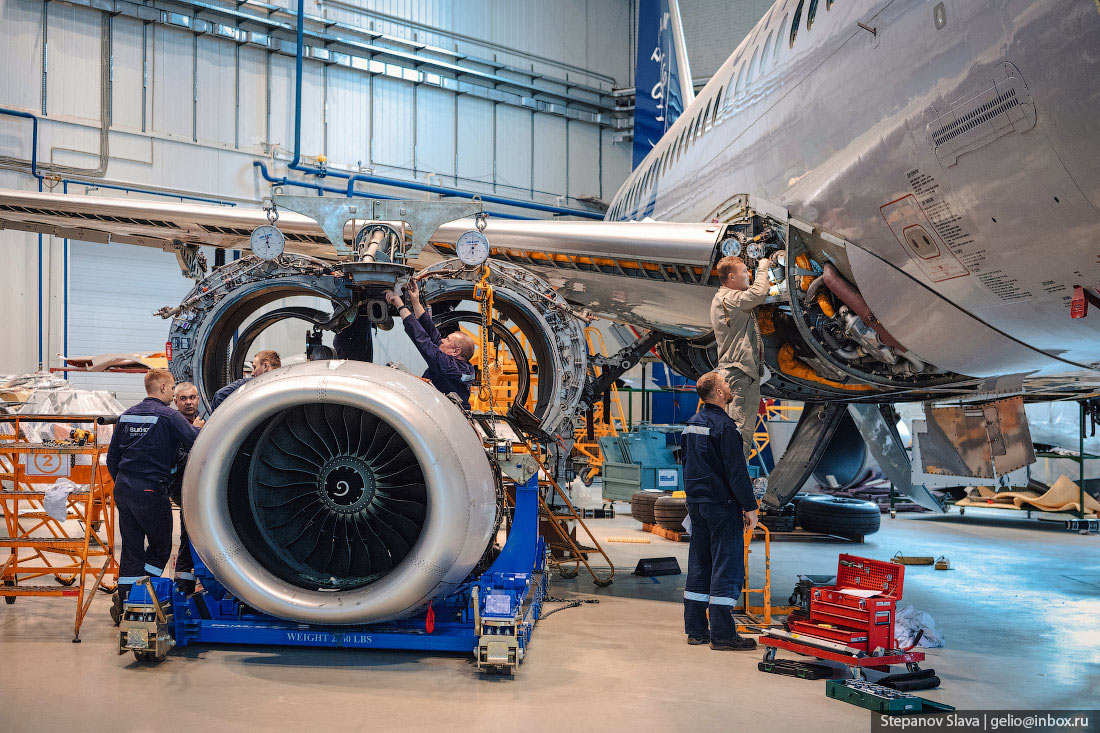

28. Работы с двигателем.
В двигателях Суперджет 100 реализована новая цифровая система управления третьего поколения FADEC, которая оптимизирует выполнение полётов и снижает расход топлива. Компоненты левого и правого двигателей взаимозаменяемы — один комплект деталей можно использовать для обслуживания и ремонта обоих агрегатов. В конструкции используется двустворчатая гондола. Такая конструкция упрощает обслуживание и доступ к быстросменным блокам.
29.В Жуковскомпо заказу эксплуатантов выполняются наиболее сложных процедуры технического обслуживания работ.

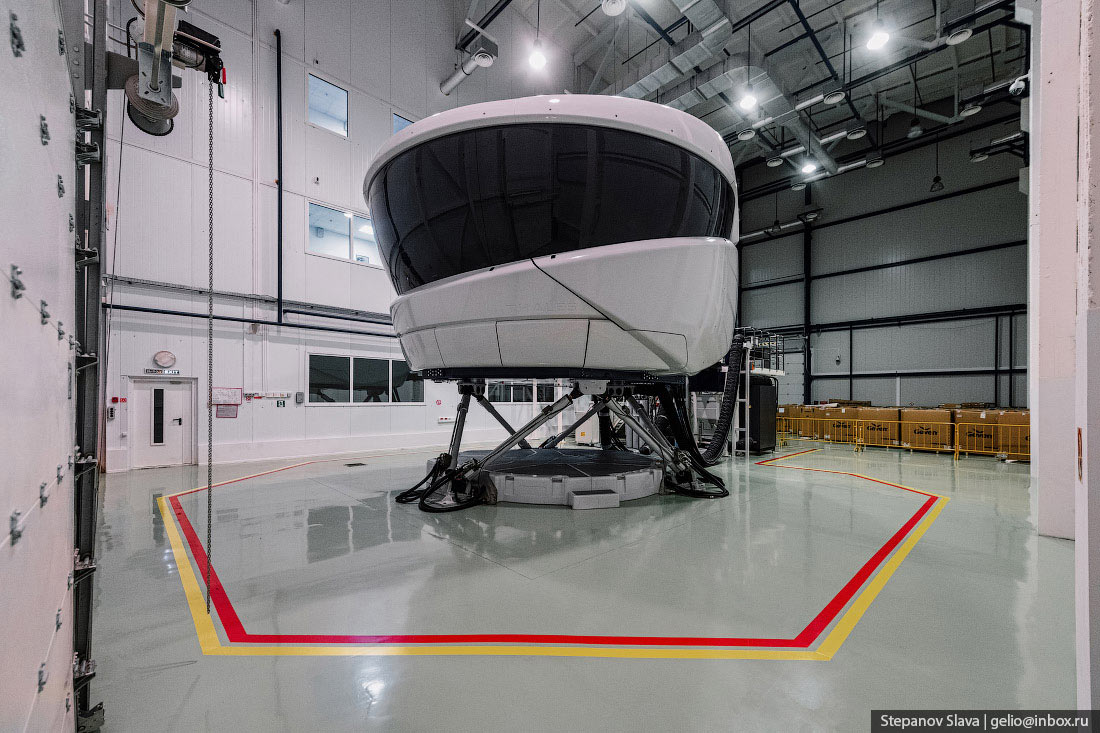

30. Комплексный пилотажный тренажёр самолета Superjet 100 в Жуковском. Аналогичные тренажеры установлены в учебных центрах в Шереметьево и Венеции, а также в Ульяновске – в университете гражданской авиации.
31. Оптимальное сочетание вместимости, дальности и комфорта самолета Superjet 100 позволило в последние годы десятки новых маршрутов в обход Москвы.
32. В 2021 году производство и поставки самолётов Superjet 100 выросли более чем в два раза: поставлено 28 воздушных судов, в том числе, 23 новых лайнера.
P.S. Источники «Известий» в отрасли оценивают долю иностранных комплектующих в текущей версии SSJ100 от 50 до 75%.
