Подключить своими руками двигатель по схеме «звезда-треугольник»

Одним из весомых недостатков мощных асинхронных электродвигателей является их «тяжелый» пуск, который сопровождается огромными начальными токами в этот момент. В результате чего в сети появляется большой скачек напряжения. Такие «провалы» могут негативно сказаться на работу электроники или других электроагрегатов работающих на этой же линии.

Для плавного пуска используют схему включения «звезда-треугольник». При которой в начале запуска двигатель включается звездой, а когда вал мотора раскрутиться до рабочих оборотов электроника переключит его в схему треугольником. Я покажу как собрать пусковой и управляющий блок, который будет не только управлять запуском и остановкой двигателя, но и при пуске будет менять схемы его включения

Понадобится

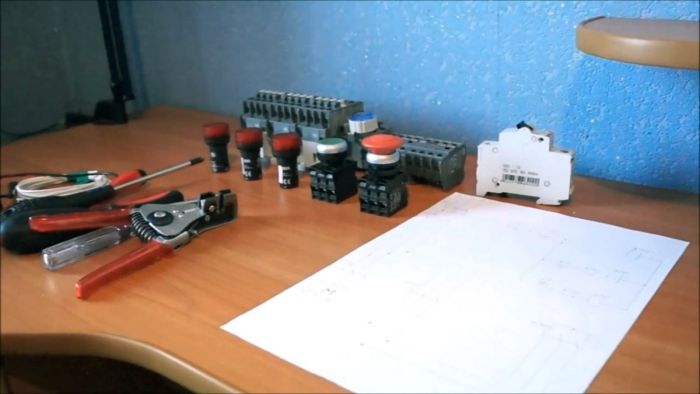

Для подключения нам понадобятся:

• 3 пускателя, для управления силовой частью;
• приставка с выдержкой времени - реле времени регулируемое;
• 2 приставки с нормально открытыми и замкнутыми контактами;
• кнопки «Пуск» и «Стоп»;
• 3 лампочки, для наглядного вида работы пускателя;
• автоматический выключатель однополюсной.

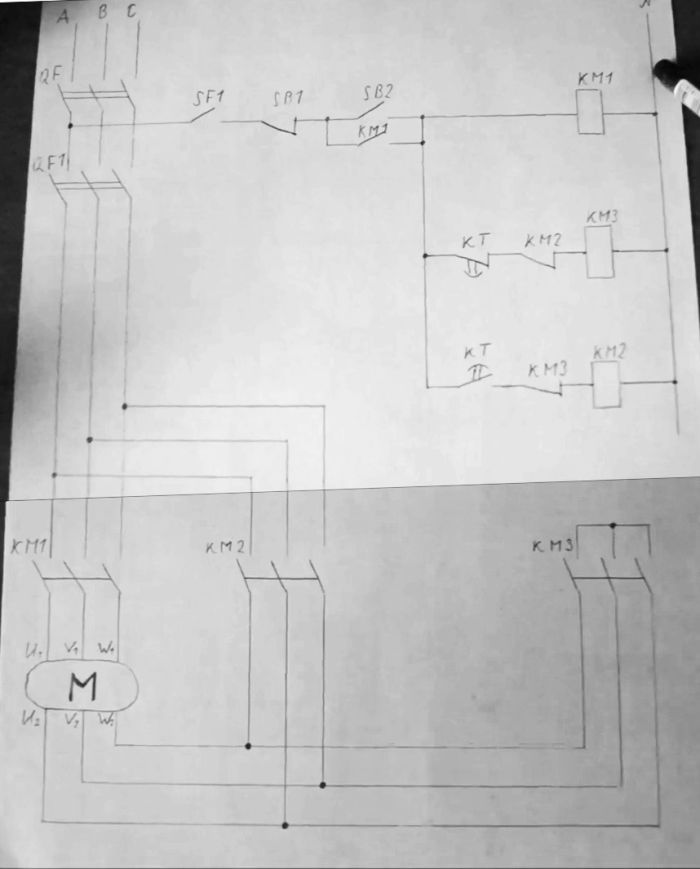

Схема переключения асинхронного двигателя «звезда-треугольник»

Подключение проводится по заранее нарисованной схеме.

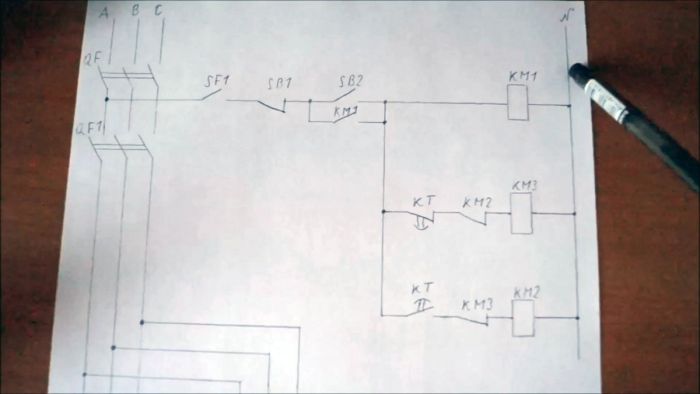

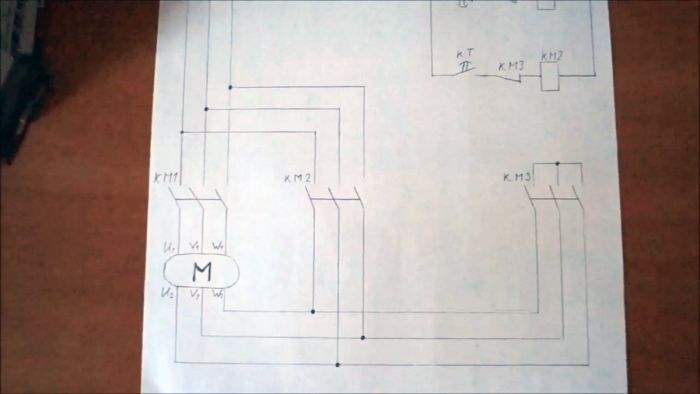

На схеме представлена силовая часть и цепи управления. В силовую часть входят:

• вводной автоматический выключатель;
• 3 мощных пускателя, управляющие силовой цепью включения «звезда-треугольник»;
• электродвигатель.

При включении по схеме «звезда» работают первый и третий пускатели, при включении по схеме «треугольник» работают первый и второй пускатели. В силу отсутствия возможности подключения к сети 380 В ограничимся визуальным рассмотрением работы системы без двигателей. К цепям управления относятся:

• автоматический выключатель однополюсный;
• кнопки «Пуск» и «Стоп»;
• три катушки пускателя;
• нормально замкнутый контакт;
• нормально открытый контакт;
• контакты реле времени.

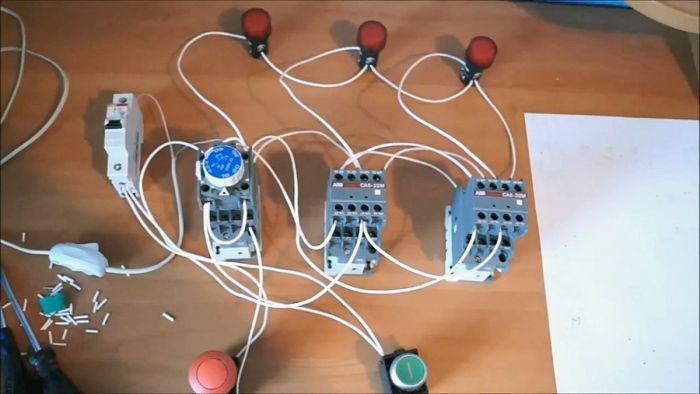

Собираем схему для демонстрации работы автоматической системы.

Параллельно катушкам пускателя подключены сигнальные лампы, чтобы вы наглядно увидели работу.

Проверка системы

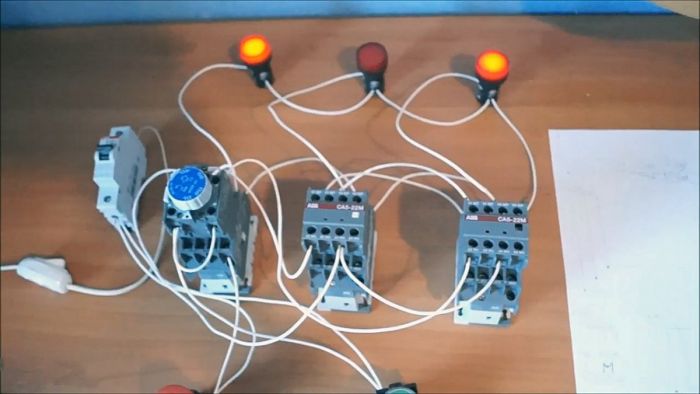

Включаем автоматический выключатель, тем самым подаем питание на всю схему. Нажимаем кнопку «Пуск» для запуска электродвигателя. И у нас притянулись первый и третий пускатели, загорелись лампочки 1 и 3 – означающие, что двигатель включен по схеме «звезда».

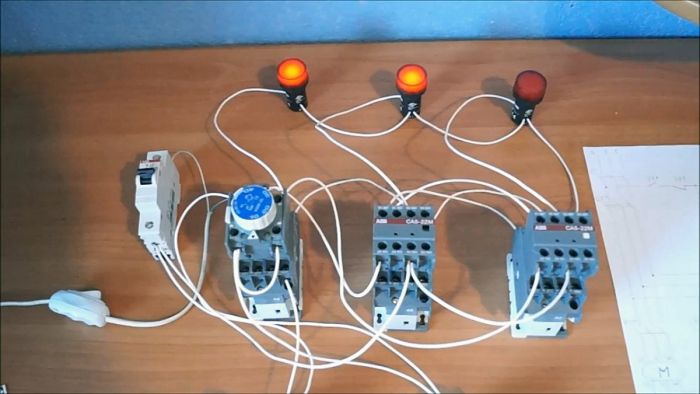

Через некоторое время срабатывает таймер, притягиваются первый и второй пускатели, загорелись лампочки 1 и 2 – что значит двигатель подключен по схеме «треугольник».

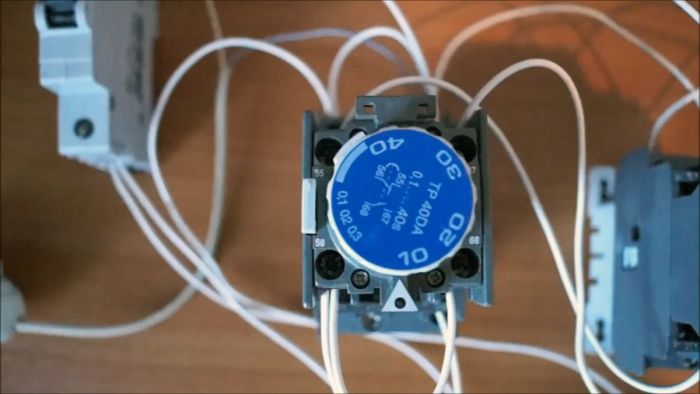

Время на приставке можно регулировать от 100 миллисекунд до 40 секунд. в зависимости от того, как быстро двигатель набирает обороты.

Нажимаем кнопку «Стоп» и все останавливается. При подключении двигателя надо учитывать подключение фаз мотора. В данном случае на начало обмотки приходит фаза А, на конец обмотки фаза B. На начало второй обмотки должна приходить фаза В, на конец – фаза С. На начало третьей обмотки должна приходить фаза С, на конец – фаза А.
